Vervangen van hydraulische pomplei en diafragma's
INFORMATIE
Alleen gekwalificeerd en ervaren personeel mag deze bewerking uitvoeren. Neem contact op met uw Ecorobotix-dealer.
INFORMATIE
Gebruikt olie mag nooit in het riool of in het milieu worden geloosd. Recycle gebruikt olie in overeenstemming met de lokale regelgeving.
Deze procedure is gecertificeerd door Ecorobotix en kan afwijken van die van de fabrikant van de hydraulische pomp. Het wordt aanbevolen om de officiële procedure in de gebruiksaanwijzing van de fabrikant te raadplegen. Ecorobotix kan niet aansprakelijk worden gesteld voor enige storing als gevolg van ingreep.
Om de hydraulische pomplei te vervangen:
-
Zorg dat de pomp stilstaat. Laat minimaal 60 minuten afkoelen voordat u deze aanraakt.
-
Slangen losmaken. Schroef alle slangen los en verwijder deze van de hydraulische pomp.
-
Verwijder de pomp uit de dubbele tankmodule. Schroef de 4 steunbouten los en verwijder voorzichtig de pomp en de steun ervan uit de dubbele tankmodule.
-
Verwijder de hydraulische pomp uit de beugel. Schroef de 2 bouten los die de pomp en de beugel bij elkaar houden en plaats de pomp op een vlak, stabiel werkoppervlak.
-
Plaats een opvangbak dicht bij de pomp. De bak moet groot genoeg zijn om 700 ml | 23,6 fl oz olie op te vangen.
-
Gebruikte olie afvoeren. Verwijder de vulkap en kantel vervolgens de pomp om alle olie in de opvangbak af te voeren.
-
Verwijder de pompkoppen. Draai de bouten los die de pompkoppen vastzetten en verwijder ze één voor één.
-

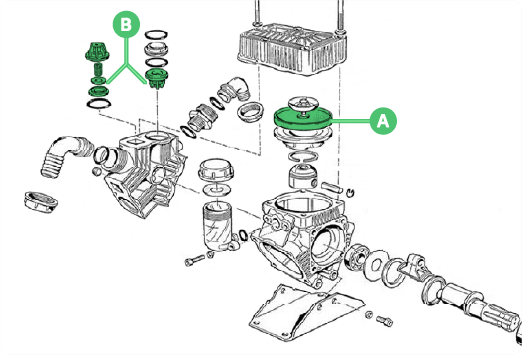

Verwijder de diafrагma's. Draai de bevestigingsbout en diafrагmaplaat los en verwijder deze. Verwijder vervolgens voorzichtig het gebruikte diafrагma.
-
Voer resterende olie af. Voer de resterende gebruikte olie in de opvangbak af.
-
Installeer nieuwe diafrагma's. Smeer het diafrагma met nieuwe olie, voer het diafrагma vervolgens door de zuiger en plaats het aan de onderkant. Vervang de diafrагmaplaat en bout en draai deze vast. Raadpleeg het aanhaalmoment volgens boutgrootte: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.
-
Vervang de klepppen. Verwijder de oude klep en vervang deze door een nieuwe.
-
Monteer de pompkoppen opnieuw. Plaats de pompkoppen in positie en zet deze vast door de overeenkomstige borgbouten aan te draaien. Neem de bovenstaande aanhaalomenten in acht.
-
Vul met nieuw olie. Open de vulkap en vul met nieuw olie tot het aangegeven minimumniveau.
-
Monteer de pomp opnieuw. Monteer de pomp op de steun door de 2 borgbouten aan te draaien. Vervang en zet de pomp op de dubbele tank module vast door de 4 borgbouten aan te draaien, en verbind vervolgens de eerder losgemaakte slangen.
-
Controleer het olieniveau. Controleer regelmatig het olieniveau en de kleur. Vervang de olie volgens de periodiciteitstabel.
