In het veld

  1. Zorg ervoor dat de lenzen van de 6 Vision boxes schoon en in goede staat zijn. Gebruik indien nodig een schone doek en glasreinigingsvloeistof om deze schoon te maken.

INFORMATIE

Gebruik geen hogedrukspuit om de optieken schoon te maken.

INFORMATIE

De twee eindflitsboxen zijn op dit moment niet toegankelijk; daarom kunnen deze alleen na het verlagen van de modules worden gereinigd.


  1. Verlaag de achterste drie-puntskoppeling zodat de wielen van de centrale module de grond raken.


  1. Stel de achterste drie-puntskoppeling in de werkpositie in, dat wil zeggen met gebruik van het langwerpige bevestigingsgat voor de topschakelbout.

INFORMATIE

De topschakelbout dient zich in het midden van het langwerpige gat te bevinden wanneer de machine vlak is, om de machine de helling van het terrein te laten volgen.


  1. Stel de paralleliteit van de centrale module ten opzichte van de grond in:

    1. Stel de hoogte van de drie-puntskoppeling zo in dat de pen op de bovenste middenarm in het midden van het sleufgat staat.

    2. Stel de liftstop van de tractor zo in dat de afdekplaaten evenwijdig aan de grond staan.

    3. Controleer visueel de paralleliteit.


  1. Ontgrendel de veiligheidssluitingen op de modules.


  1. Breng de achterste drie-puntskoppeling omhoog.


  1. Breng de zijmodules omlaag.

  2. Reinig de optiek van de eindflitsunits indien nodig.


  1. Stel de hoogte van de zijwielen in overeenkomstig de hoogte van de wielen van de centrale module.


  1. Stel de horizontale positie van de wielen in. Aandraaien en losdraaien gebeurt met een steeksleutel van 17 mm | 0,67 in.


  1. Configureer de sturingsmodus van de wielen:

    1. Zwenkwielen: grasland

    2. Vaste wielen: akkerbouw, onkruid- en groenteteelten.


  1. Verlaag de spuitmachine totdat de wielen de grond raken.


  1. Stel de hoogte van de spuitbomen in zodat het onderste gedeelte van de mondstukken verticaal 20 cm | 7,87 inch van de te behandelen oppervlakken verwijderd is. Stel de hoogte in naar het ontwikkelingsstadium van het gewas.

Images_Régler hauteur des barres.png


  1. Het hefysteem van de spuitbomen wordt bediend:

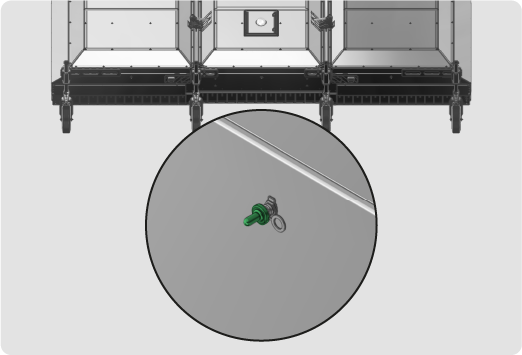

    1. Via de knop aan de achterkant van elke module (spuitbomen omhoog en omlaag brengen).

    2. Via het tablet met de AutoBar-functie, die automatisch en continu alle spuitbomen tot binnen 26 cm | 10,24 inch van het te behandelen doel instelt.

INFORMATIE

De AutoBar-functie kan niet worden gebruikt om obstakels (stenen, takken, enz.) te vermijden.



  1. Verlaag de twee voorste afdekplaaten en de twee achterste afdekplaaten zodanig dat maximale lichtuitsluiting wordt bereikt, maar hoog genoeg om beschadiging door schuring van de afdekplaaten op de grond te voorkomen.
