GEFAHR
Die Zapfwelle ist gefährlich und kann schwere Verletzungen verursachen. Stoppen Sie immer den Motor vor dem Anschließen oder Trennen und stellen Sie sicher, dass alle Sicherheitsabdeckungen richtig angebracht sind.
-
Prüfen Sie, dass die unteren Lenkarme sowohl der hinteren als auch der vorderen Dreipunktaufhängung des Traktors auf die gleiche Höhe eingestellt sind.
-

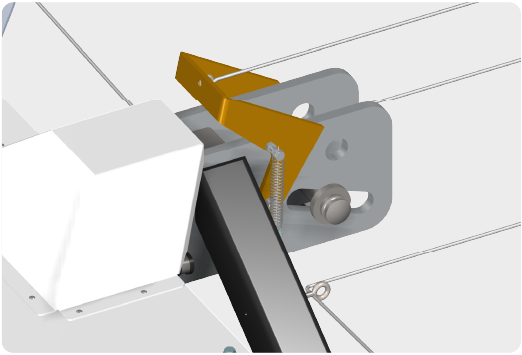

Verbinden Sie die Spritze mit der hinteren Dreipunktaufhängung in der Transportposition. Verwenden Sie das kreisförmige Befestigungsloch in der oberen Dreipunktverbindung oder das Langloch mit der Sicherheitssperre.
-
Verbinden Sie die linken und rechten Hubzylinder mit einer Hydraulikeinheit.
-
Stellen Sie den Steuerhebel am Steuerventil des Traktors in die Schwimmstellung.
-
Reinigen Sie die Hydraulikschlauchenden, bevor Sie sie an den Traktor anschließen.
-

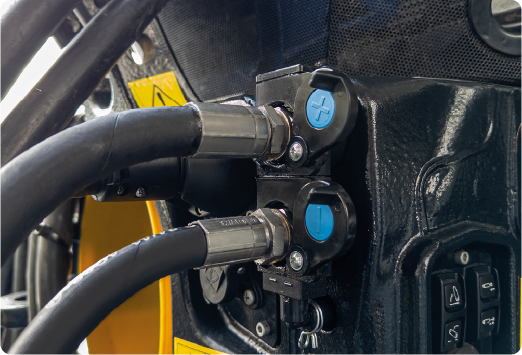

Schließen Sie die Hydraulikschläuche an die Traktor-Steuereinheiten an.
-
-
Druckaufbau im Verteiler.
-
Heben Sie die hintere Dreipunktaufhängung an.
-
Heben Sie beide Parkstützen an.
-
Verbinden Sie die Spritzbrühe-Verteilungsschläuche. Die Einlass- und Auslassanschlüsse sind kodiert.
INFORMATION
Stellen Sie sicher, dass die Schläuche für alle Positionen der Dreipunktaufhängung ausreichend Durchgang haben.
-

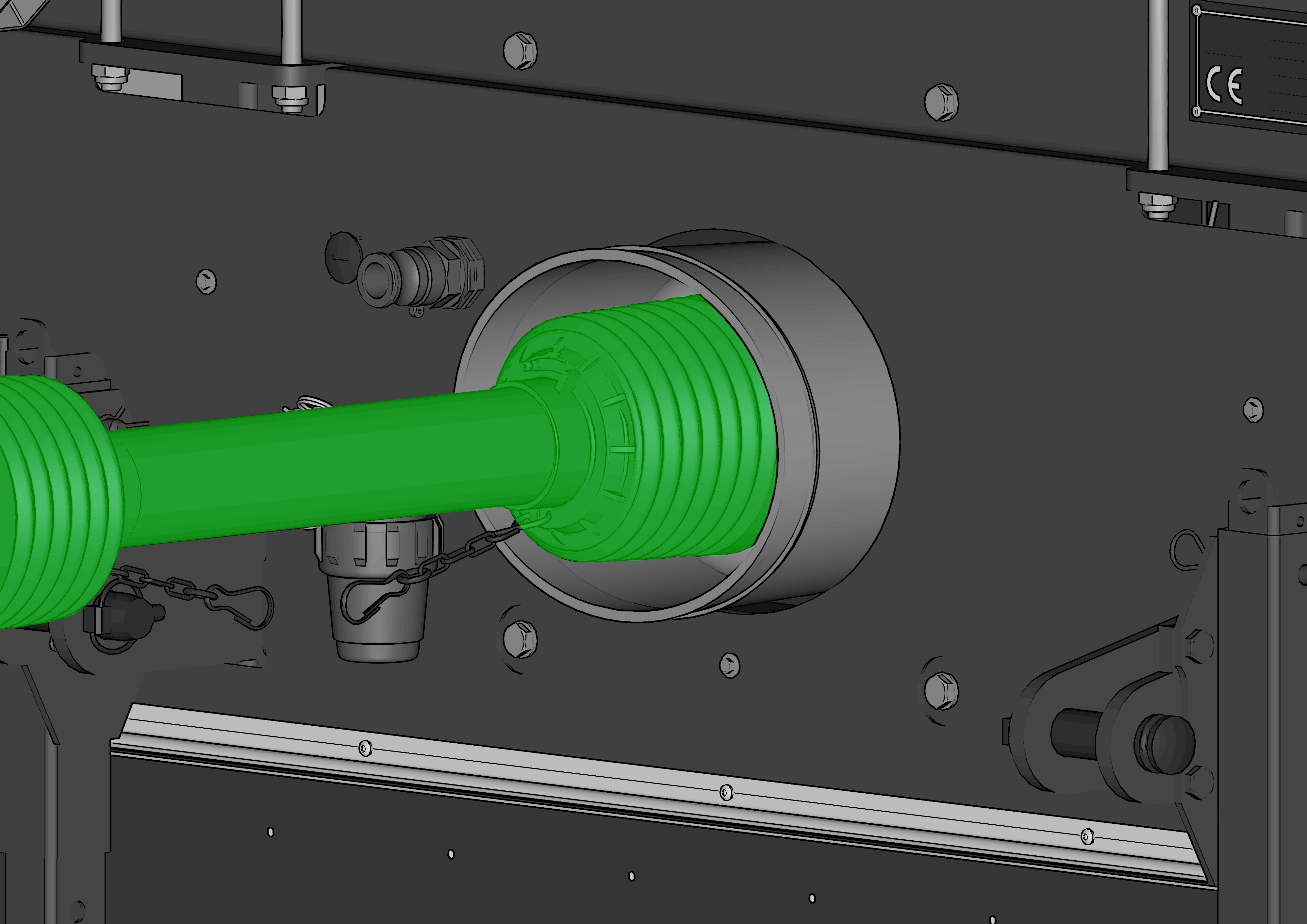

Verbinden Sie die Zapfwelle.
-
Verbinden Sie den 7-poligen Stecker der Rücklichter mit dem Traktor. Das Kabel verläuft an der gleichen Stelle wie die Hydraulikschläuche.
-
Verriegeln Sie die Lenkung der Stützräder, indem Sie die Stifte in Position 2 bringen.
