Im Feld

  1. Stellen Sie sicher, dass die Linsen der 6 Vision Boxes sauber und in gutem Zustand sind. Verwenden Sie bei Bedarf ein sauberes Tuch und Glasreiniger, um sie zu reinigen.

INFORMATION

Verwenden Sie keine Hochdruckreiniger zur Reinigung der Optik.

INFORMATION

Auf die beiden Endblitz-Boxen kann zu diesem Zeitpunkt nicht zugegriffen werden; daher können sie nur nach Absenken der Module gereinigt werden.


  1. Senken Sie die hintere Dreipunkt-Anhängerkupplung ab, sodass die Räder des Mittelmoduls den Boden berühren.


  1. Stellen Sie die hintere Dreipunkt-Anhängerkupplung in Arbeitsposition ein, indem Sie das längliche Befestigungsloch für die Oberlenker-Anhängerkupplung verwenden.

INFORMATION

Die Oberlenker-Anhängerkupplung sollte sich in der Mitte des länglichen Lochs befinden, wenn die Maschine waagerecht ist, damit sie der Bodeneigung folgen kann.


  1. Justieren Sie die Parallelität des zentralen Moduls zum Boden:

    1. Stellen Sie die Höhe der Drei-Punkt-Anhängerkupplung so ein, dass der Bolzen am oberen Mittelarm mittig im Langloch sitzt.

    2. Stellen Sie den Hubendschalter so ein, dass die Abdeckungen parallel zum Boden liegen.

    3. Prüfen Sie die Parallelität visuell.


  1. Entriegeln Sie die Sicherheitshaken der Module.


  1. Heben Sie die hintere Drei-Punkt-Anhängerkupplung an.


  1. Senken Sie die Seitenmodule ab.

  2. Reinigen Sie bei Bedarf die Optik der Endblitzeinheiten.


  1. Stellen Sie die Höhe der Seitenräder auf Höhe der Zentralmodulräder ein.


  1. Stellen Sie die horizontale Position der Räder ein. Festziehen und Lösen erfolgt mit einem 17-mm-Gabelschlüssel.


  1. Konfigurieren Sie den Radlenkungsmodus:

    1. Schwenkräder: Grasland

    2. Feste Räder: Feldfrüchte, unkrautbehandelte Kulturen oder Gemüse


  1. Senken Sie die Spritze, bis die Räder den Boden berühren


  1. Stellen Sie die Höhe des Spritzgestänges so ein, dass der untere Teil der Düsen vertikal 20 cm | 7,87 in von den zu behandelnden Oberflächen entfernt ist Passen Sie die Höhe an die Entwicklungsstufe der Kultur an

Images_Régler hauteur des barres.png

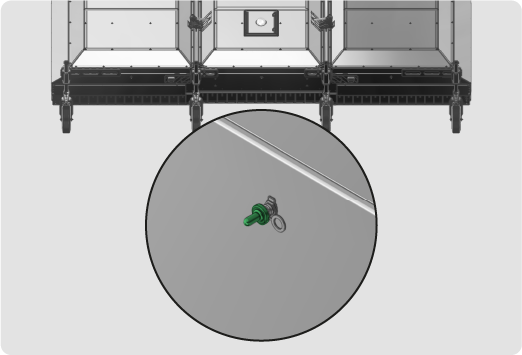

  1. Das Hebsystem des Spritzgestänges wird betätigt:

    1. Durch den Knopf auf der Rückseite jedes Moduls (Anheben und Absenken des Gestänges)

    2. Auf dem Tablet mit der AutoBar-Funktion, die automatisch und kontinuierlich alle Gestänge auf 26 cm | 10,24 in an das zu behandelnde Ziel anpasst

INFORMATION

Die AutoBar-Funktion kann nicht verwendet werden, um Hindernisse (Steine, Äste usw.) zu umgehen



  1. Senken Sie die beiden vorderen und die beiden hinteren Abdeckungen so tief ab, dass sie maximal Licht blockieren, aber hoch genug sind, um Schäden durch Reiben am Boden zu verhindern
