Ersatz

Austausch von Hydraulikpumpenöl und Membranen

INFORMATION

Nur qualifiziertes und erfahrenes Personal darf diesen Vorgang durchführen. Kontaktieren Sie Ihren Ecorobotix-Händler.

INFORMATION

Entsorgen Sie gebrauchtes Öl niemals im Abfluss oder in der Umwelt. Recyceln Sie gebrauchtes Öl gemäß lokaler Vorschriften.

Dieses Verfahren ist von Ecorobotix zertifiziert und kann vom Verfahren des Hydraulikpumpenherstellers abweichen. Es wird empfohlen, das offizielle Verfahren im Benutzerhandbuch des Herstellers zu konsultieren. Ecorobotix kann nicht für Schäden verantwortlich gemacht werden, die durch Manipulationen entstehen.

Zum Wechsel des Hydraulikpumpenöls:

1. Stellen Sie sicher, dass die Pumpe stillsteht. Vor dem Handling 60 Minuten abkühlen lassen.

2. Schläuche trennen. Alle Schläuche von der Hydraulikpumpe abschrauben und trennen.

3. Pumpe aus dem Doppeltankmodul entfernen. Die 4 Haltebolzen abschrauben und dann die Pumpe mit Halterung vorsichtig aus dem Doppeltankmodul herausnehmen.

4. Hydraulikpumpe von der Halterung entfernen. Die 2 Bolzen, die Pumpe und Halterung verbinden, abschrauben und dann die Pumpe auf eine flache, stabile Arbeitsfläche legen.

5. Stellen Sie eine Auffangwanne direkt neben die Pumpe. Die Wanne muss groß genug sein, um 700 ml | 23,6 fl oz Öl aufzunehmen.

6. Gebrauchtes Öl ablassen. Fülldeckel entfernen und die Pumpe kippen, um das gesamte Öl in die Auffangwanne zu entleeren.

7. Pumpenkopf entfernen. Schrauben, die die Pumpenkopfhalterung sichern, lösen und die Köpfe einzeln abnehmen.

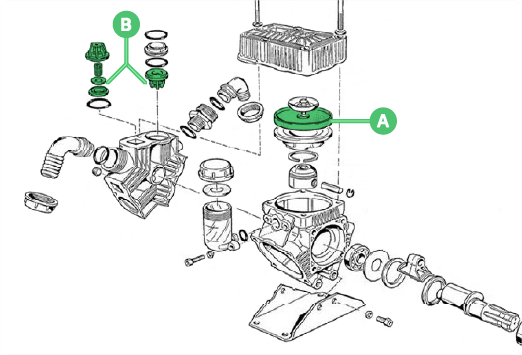

8. Membranen entfernen. Befestigungsschraube und Membranplatte abschrauben und abnehmen. Anschließend die gebrauchte Membran vorsichtig herausnehmen.

9. Restöl ablassen. Verbleibendes gebrauchtes Öl in die Auffangwanne entleeren.

10. Neue Membranen einbauen. Membran mit neuem Öl einschmieren, dann durch den Kolben führen und am Boden platzieren. Membranplatte und Schraube wieder anbringen und festziehen. Anzugsdrehmoment gemäß Schraubengröße beachten: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Ventile ersetzen. Das alte Ventil entfernen und durch ein neues ersetzen.

12. Pumpenköpfe wieder montieren. Pumpenköpfe in Position bringen und mit den entsprechenden Befestigungsbolzen sichern. Die vorgegebenen Anzugsdrehmomente beachten.

13. Mit neuem Öl auffüllen. Fülldeckel öffnen und mit neuem Öl bis zur minimalen Füllhöhe auffüllen.
    Ausschließlich SAE 30 Öl verwenden.

14. Pumpe wieder zusammenbauen. Pumpe durch Festziehen der zwei Befestigungsbolzen auf ihrer Halterung montieren. Pumpe am Doppeltank-Modul mit vier Befestigungsbolzen wieder anbringen und sichern, anschließend die zuvor abgetrennten Schläuche wieder anschließen.

15. Ölstand überwachen. Ölstand und -farbe regelmäßig kontrollieren. Öl nach Maßgabe der Periodizitätstabelle ersetzen.
