Udskiftning

Udskiftning af hydraulisk pumpeolie og membraner

INFORMATION

Kun kvalificeret og erfaret personale må udføre denne operation. Kontakt din Ecorobotix-forhandler.

INFORMATION

Bortskaf aldrig brugt olie ned i afløbet eller i miljøet. Recyklér brugt olie i overensstemmelse med lokale regler.

Denne procedure er certificeret af Ecorobotix og kan afvige fra hydraulikpumpens producents procedure. Det anbefales at konsultere den officielle procedure i producentens brugermanual. Ecorobotix kan ikke holdes ansvarlig for eventuelle fejl som følge af indgriben.

Sådan skiftes hydraulikpumpeolie:

1. Sørg for, at pumpen er stoppet. Lad den køle af i 60 minutter, før den håndteres.

2. Frakobl slanger. Skru alle slanger fra hydraulikpumpen ud og frakobl dem.

3. Fjern pumpe fra dobbelt tankmodul. Skru de 4 støttebolte ud, og fjern derefter pumpen og dens beslag forsigtigt fra dobbelt tankmodul.

4. Fjern hydraulikpumpen fra beslaget. Skru de 2 bolte, der holder pumpen og beslaget sammen, ud, og placer derefter pumpen på en flad, stabil arbejdsflade.

5. Placér en opsamlingstray tæt ved pumpen. Trayen skal være stor nok til at rumme 700 ml | 23,6 fl oz olie.

6. Dræn brugt olie. Fjern påfyldningslåget, og vip derefter pumpen for at dræne al olien ned i opsamlingstrayen.

7. Fjern pumpehovedet. Skru boltene, der sikrer pumpehovedet, ud, og fjern dem en efter en.

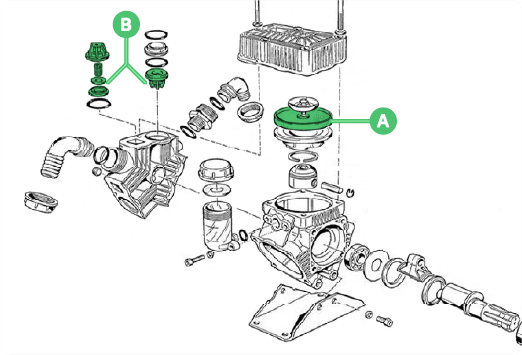

8. Fjern membranerne. Skru fastholdelsesbolten og membranpladen ud, og fjern dem. Fjern derefter forsigtigt den brugte membran.

9. Dræn resterende olie. Dræn den resterende brugte olie ned i opsamlingstrayen.

10. Installer nye membraner. Smør membranen med ny olie, før membranen gennem stemplet, og anbring den på bunden. Erstat membranpladen og bolten, og stram den. Se fastgørelses-drejningsmoment efter boltestørrelse: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Udskift ventiler. Fjern den gamle ventil og udskift med en ny.

12. Montér pumpehovedet igen. Placér pumpehovedet i position og sikr det ved at stramme de tilsvarende fastgøringsbolte. Overhold ovenstående stramningmomenter.

13. Påfyld ny olie. Åbn påfyldningslåget og påfyld ny olie til det angivne minimumsniveau.
    Brug udelukkende SAE 30 olie.

14. Montér pumpen igen. Montér pumpen på dens understøtning ved at stramme de 2 fastgøringsbolte. Udskift og sikr pumpen på dobbelt tankmodulet ved at stramme de 4 fastgøringsbolte, og forbind derefter de tidligere afkoblede slanger.

15. Overvåg oliemængden. Kontrollér oliemængde og farve regelmæssigt. Udskift olien i henhold til periodiseringstabellen.
