Periodiske inspektioner

  • Overhold de gældende standarder, regler og love.

  • Alt arbejde på maskinen skal udelukkende udføres af kvalificeret personale.

  • Medmindre andet er angivet, skal instruktionerne i dette afsnit udelukkende udføres med rent vand.

  • Brug påkrævet PV.


Identifikationsmærker

Tilstedeværelse og placering af producentskilte:

  • Sprøjteenheds-skilt

  • Dobbelt tankmoduls-skilt

  • Pumpeskilt


Foreløbige kontroller

  • Kontroller visuelt, at maskinen er ren. Hvis nødvendigt, skal maskinen rengøres efter proceduren i kapitlet Rengøring efter behandling.

  • Kontroller maskinen visuelt for eventuelle spor af herbicider, fungicider, insekticider eller gødninger.

  • Kontroller, at dæktrykket er 2,0 bar | 29 psi.

  • Kontroller, at alle komponenter angivet på sprøjteenheden og dobbelt tankmodulet er til stede og visuelt i god tilstand.

  • Kontroller, at sikkerhedsrelateret udstyr er til stede som beskrevet i kapitlet Vejsikkerhedsanordninger og krav (Vejsikkerhedsenheder og krav).

  • Kontroller PTO-aksel.

  • Udfør en generel driftskontrol.


Træk


Lækage fra væskekredsløbssystemet

Der må ikke forekomme lækage fra sprøjtens væskekredsløbssystem. Kontroller væskekredsløbssystemet visuelt for lækager.

Se væskekredsløbsdiagrammet ved behov (Fluiddiagram).


Ramme og støttedele

Kontroller visuelt, at alle støttedele og rammen er i god stand uden fejl, ekstrem korrosion eller andre mangler, der kunne påvirke maskinens drift.


Sikring af foldbare/sammenfoldbare dele

I henhold til Håndtering af sidemodulerne:

  • Kontroller, at sikkerhedskroge og betjeningsstrengle er til stede og funktionelle, før modulerne løftes eller sænkes.

  • Kontroller, at sidemodulerne kan betjenes.


Krav til maskinen

Lækager (med pumpen stoppet)

  1. Fyld begge tanke til halvdelen af deres kapacitet med vand.

  2. Hold pumpen stoppet.

  3. Kontroller visuelt, at der ikke lækker væske fra nogen del af maskinen.

  4. Kontroller visuelt tankene for revner, huller eller andre åbninger, hvorigennem væske kan lække.


Lækager (med pumpen i drift og uden sprøjtning)

  1. Fyld begge tanke med vand til halvdelen af deres kapacitet.

  2. Sikr, at trykket er 4,0 bar | 58 psi.

  3. Kontroller visuelt maskinen for lækager.


Lækager (med pumpen i drift og med sprøjtning)

  1. Fyld begge tanke til halvdelen af deres kapacitet med vand.

  2. Åbn dyserne som beskrevet i kapitel Dyse-kontrol.

  3. Kontroller visuelt maskinen for lækager.


Sprøjtning på sprøjten selv

Denne test sikrer, at maskinen ikke sprøjter på sig selv.

  1. Fyld begge tanke til halvdelen af deres kapacitet med vand.

  2. Kontroller visuelt, at der ikke sprøjtes væske på nogen del af sprøjten eller på nogen beskyttelsesudstyr.


Pump

For målinger på pumpen skal koblingstørrelserne være BSP 1 1/4″.


Sprøjtepumpens flowkapacitet

  1. Åbn udlødskredsen på pumpens niveau.

  2. Tilslut en flowmåler og et væskeindsamlingssystem.

  3. Start pumpen.

  4. Foretag flowmålingen. Flow-hastigheden skal være 60 l/min | 16 US gpm.


Sprøjtetrykspulser

  1. Pumpens pulsamplituder skal kontrolleres.

  2. Start af sprøjtekontrolsystem.

  3. Kontroller, at trykket på tabletten er 3 bar | 44 psi.


Omrøringsenheder

Kontroller, at omrøringen er synlig.

https://ecorobotix-user-manual.atlassian.net/wiki/s/1262048869/6452/2ef421ea87febf37890d2fb0e5bb13917e70857c/_/images/icons/emoticons/information.png Se Omrøringskapitel (Omrøring).


Sprøjtevæsketank

Låg

Kontroller visuelt, at låget på begge tanke er til stede og i god stand.


Påfyldningshul

Kontroller visuelt, at påfyldningsåbningerne på begge tanke er til stede og ikke tilstoppet.


Trykudligning

Visuel kontrol af tilstedeværelse og funktion af overtryksreguleringen på plantebeskyttelsestanken samt trykreguleringsventilet på maskinen.


Væskeniveauindikator

Kontroller visuelt, at væskeniveauindikatoren på sprøjtevæsketanken eller på hele tanksamlingen er tilstrækkelig synlig og læselig fra førerens plads og fra påfyldningsstedet.


Tømning af sprøjtevæsketank

Test begge tankafløbsventiler. (Vandafløb (33) og Sprøjtevæskeafløb (34) på væskekredsløbsdiagrammet (Fluiddiagram).


Målerings-, kontrol- og reguleringssystemer

Tilstand og funktion

  1. Alle instrumenter og kontrolelementer på maskinen, som er påkrævet til måling, regulering og kontrol af feltsprøjten, skal fungere korrekt.

  2. Kontroller, at maskinen kan tændes med ON/OFF-knappen på HMI'et.

  3. Kontroller, at tabletten fungerer.

  4. Bekræft, at tabletten kan forbinde til enhedens Wi-Fi.

  5. Kontroller, at pumpen starter ved at aktivere traktorens fronthydrauliske enhed.

    https://ecorobotix-user-manual.atlassian.net/wiki/s/1262048869/6452/2ef421ea87febf37890d2fb0e5bb13917e70857c/_/images/icons/emoticons/information.png Hovedventilen skal være placeret lodret.

  6. Kontroller, at pumpen stopper og starter ved at positionere hovedventilen vandret og derefter lodret.


Start væskecirkulationen i systemet.

  1. Kontroller, at trykmanometeret på dispensersystemet angiver tryk.

  2. Kontroller, at tabletten angiver tryk.

  3. Åbn og luk alle dyser på tabletten.


Tilgængelighed

  1. Fra traktorkabinettet:

    1. Kontroller, at niveauindikatoren er læsbar over hele højden.

    2. Kontroller, at distributionssystemets trykmanometer er aflæseligt.

    3. Kontroller, at tabletten er funktionel.

  2. På det dobbelte tankmodul:

    1. Kontroller, at trykregulatoren fungerer ved let at ændre trykket og aflæse værdien på trykmanometeret.


Drift af rampesektionerne

  1. Sæt det fluidiske kredsløb under tryk.

  2. I applikationen skal du aktivere Flushing-tilstand (Skylning).

  3. Test successivt sprøjtebommene én efter én ved at aktivere og deaktivere de forskellige 2-meter sektioner i brugergrænsefladens brugergrænseflade på tabletten.

  4. Kontroller, at bommene sprøjter.


Drift af rampesektionerne

Kontrol af hastighed

  1. I brugergrænsefladens skal du oprette en mission og starte den.

  2. Kør maskinen med konstant hastighed over en lige strækning.

  3. Kontroller, at hastigheden angivet på tabletten svarer til hastigheden angivet på traktorens tæller (afvigelser på omkring ± 0,5 km/h | 0,31 mph er normale).


Kontrol af trykmanometeret

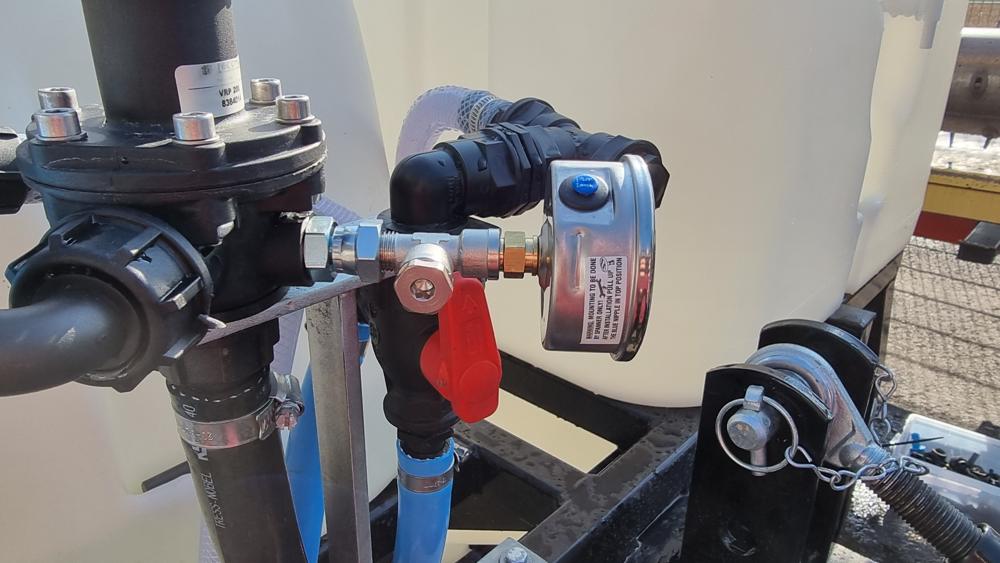

  1. Montér et referencetryk manometer på trykmanometrets T-stykke. Gevindstørrelse: G1/4″.

  2. Start pumpen.

  3. Sammenlign værdierne på maskinens trykmanometer og referencetrykmanometeret.

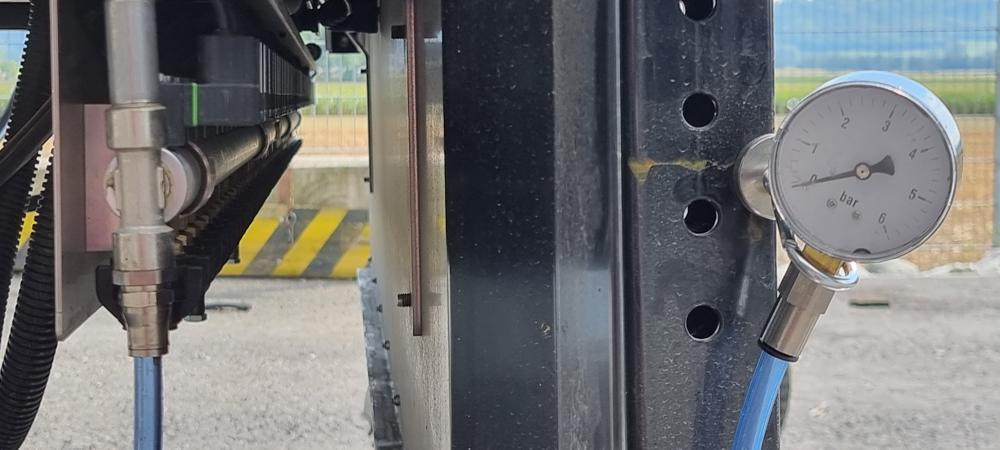

Kontrol af trykensor på venstre bom

  1. Sænk venstre sidemodul.

  2. Montér et referencetrykmanometer på T-stykket på bomben.

  3. Start pumpen.

  4. Sammenlign værdierne for det tryk, der vises på tabletten, og referencemanometeret.



Dysekontrol af væskeflow

  1. Sænk sidemodulerne.

  2. Tænd for væskecirkulationen.

  3. Dræn systemet (Udluftning af kredsløbet).

  4. Placer en målecylinder under en dyse.

  5. Åbn dysen i ét minut.

  6. Kontrollér det indsamlede volumen.




Trykregulator

  1. Sænk sidemodulerne.

  2. Tænd for væskecirkulationen.

  3. Dræn systemet (Udluftning af kredsløbet).

  4. Læs trykværdien på tabletten.

  5. Åbn en hel bom.

  6. Læs trykværdien på tabletten og sammenlign med den tidligere værdi.


Trykmanometer

Tilstedeværelse

  1. Kontroller visuelt, at trykmanometeret på fordelingssystemet er til stede.

  2. Kontroller på tablets, at venstre boms trykensor returnerer en værdi.


Diameter på det analoge trykmanometer

Kontroller, at diameter på fordelingssystemets trykmanometer er 63 mm | 2.48 in eller større.


Skalering

  1. Kontroller, at trykmanometeret har en fuld skala på 6 bar | 87 psi.

  2. Kontroller, at manometeret har 1 bar | 14.5 psi inddelinger.


Aflæselighed

Kontroller, at trykmanometeret på sprøjtesystemet kan aflæses fra traktorens hytte.


Slanger og rør

Tilstand af slanger og rør

  • Kontroller visuelt, at forbindelserne er korrekte.

  • Kontroller de maksimale bøjninger. (Minimalt bøjningsradius for rørene).

  • Kontroller visuelt, at de ikke lækker.

  • Kontroller visuelt, at de er i god tilstand, og at de ikke er oppustede.


Filtre

Filterliste

https://ecorobotix-user-manual.atlassian.net/wiki/s/1262048869/6452/2ef421ea87febf37890d2fb0e5bb13917e70857c/_/images/icons/emoticons/information.png Se væskekredsløbsdiagrammet (Fluiddiagram) for nomenklatur.

  • Filterkurv til vandtank (30).

  • Filterkurv til sprøjtevæsketank (29).

  • Sugningsfilter (4).

  • Sektionsfilter (18).


Tests

For alle filtre defineret ovenfor skal:

  • Visuelt kontrollere, at filtrene er til stede.

  • Visuelt kontrollere deres tilstand.

  • Visuelt kontrollere, at maskestørrelserne er passende (Filtre).

  • Kontrollere, at filtrene kan udskiftes med nye, hvis nødvendigt.


Sprøjtebom og dyseophængning

Stabilitet af sprøjtebommen i vandret retning

  1. Sænk sidemodulerne.

  2. For hver af de 3 bommer skal:

    1. Sænk ramperne til minimum ved hjælp af de medfølgende kontakter.

    2. Visuelt kontrollere, at bommerne er vandrette.

    3. Hæv ramperne til maksimum ved hjælp af de medfølgende kontakter.

    4. Kontroller visuelt, at ramperne ikke har overdreven løbespil, når de er hævet.


Konstruktionsmæssige defekter

  1. Sænk sidemodulerne.

  2. For hver af de 3 bommer skal:

    1. Kontroller for eventuel overdreven løshed ved træk eller tryk med hånden.


Dyseafstand

  1. Sænk sidemodulerne.

  2. For hver af de 3 boer

    1. Sænk ramperne til minimumposition ved hjælp af de medfølgende kontakter.

    2. Kontroller, at afstanden mellem hver dyse er 4 cm | 1,57 in.


Dyseretning

  1. Sænk sidemodulerne.

  2. Justér højden på bomerne, således at dysernes nedre ender ligger 20 cm | 7,87 in fra jorden.

  3. På tabletten skal du klikke på knappen Priming.

  4. Kontroller visuelt, at strålerne er lodret orienterede.


Højdeforskel (vertikalt mellemrum)

  1. Sænk sidemodulerne.

  2. Justér højden på bomerne, således at dysernes nedre ender ligger 20 cm | 7,87 in fra jorden.

  3. Kontroller, at afstanden til jorden er identisk for alle dyser.


Afvigelser i det vandrette plan

  1. Sænk sidemodulerne.

  2. For hver af de 3 bommer skal:

    1. Sænk ramperne til minimum ved hjælp af de medfølgende kontakter.

    2. Kontroller visuelt, at ramperne ikke er bøjede i det vandrette plan.


Højdeindstilling

  1. Kontrollér, at højdeindstillingskontakterne på ramperne er funktionsdygtige.

  2. Kontrollér visuelt, at ramperne forbliver stabile efter en ændring i højdeindstillingen.


Dæmpning, balancekorrektion og stabilisering i det vertikale plan

Kontrollér visuelt, at ramperne bevæger sig op og ned jævnt.


Trykkompenseret tilbagestrømning

  • Hvis maskinen er udrustet med et trykreguleringssystem, skal tryksvingningen, målt på sprøjtningens trykmanometer 10 sekunder efter lukning af en bom, ikke overstige ± 10 %, når sektionerne lukkes én efter én.

  • Funktionsprøve med fuldt sprøjtebom: luk bomerne én efter én og aflæs sprøjtningstryket vist på tabletten. Se kapitel Marksstart.


Dyser

Ækvivalens

Kontrollér visuelt, at alle dyser er af samme type.

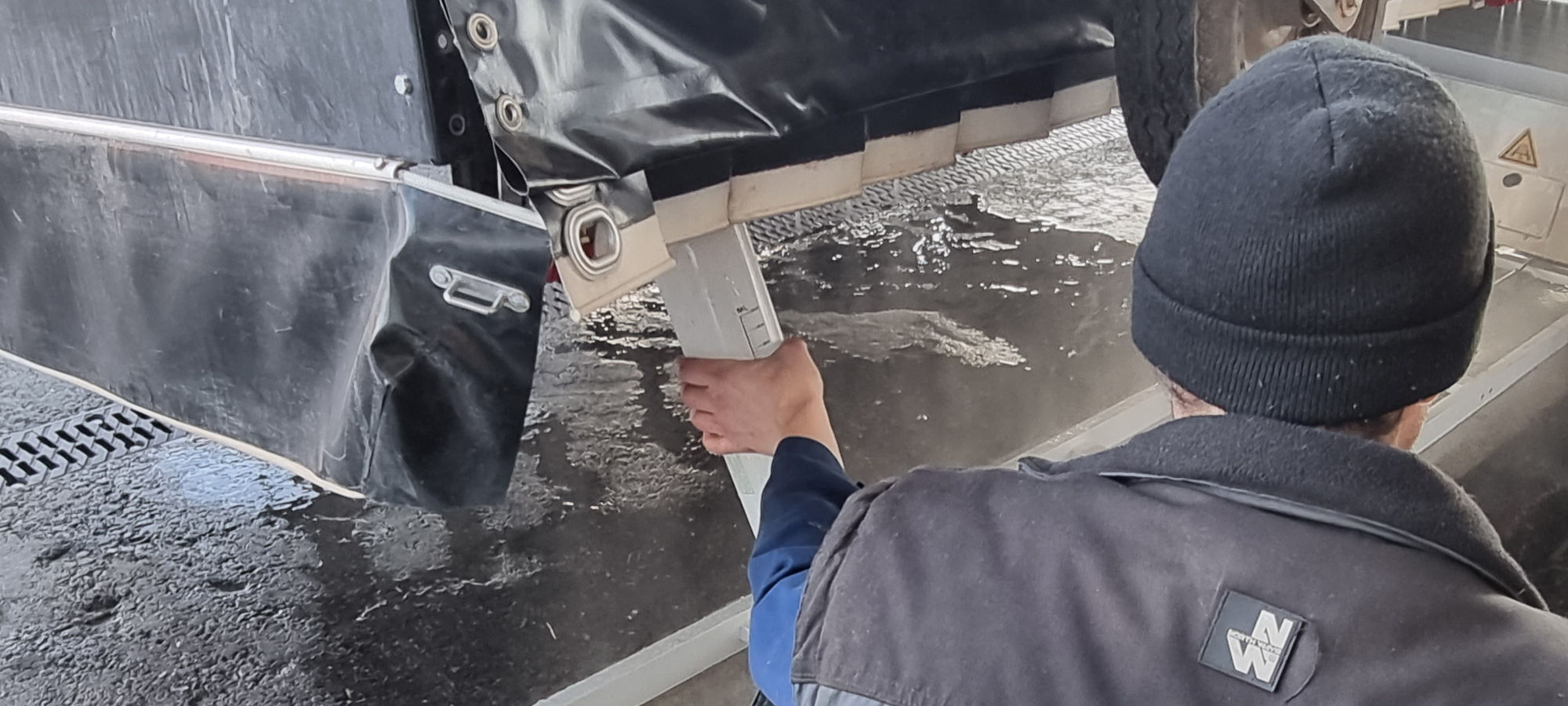

Dråbe for dråbe

5 sekunder efter sprøjtningstryket er lukket, må der ikke løbe mere end 2 ml | 0,07 fl oz ud af dyserne.

  1. Aktivér Priming-tilstanden (Priming / iltudledning).

  2. Deaktiver Priming-tilstanden (Priming / iltudledning).

  3. Placer en målecylinder under en dyse.

  4. Vent i 5 sekunder.

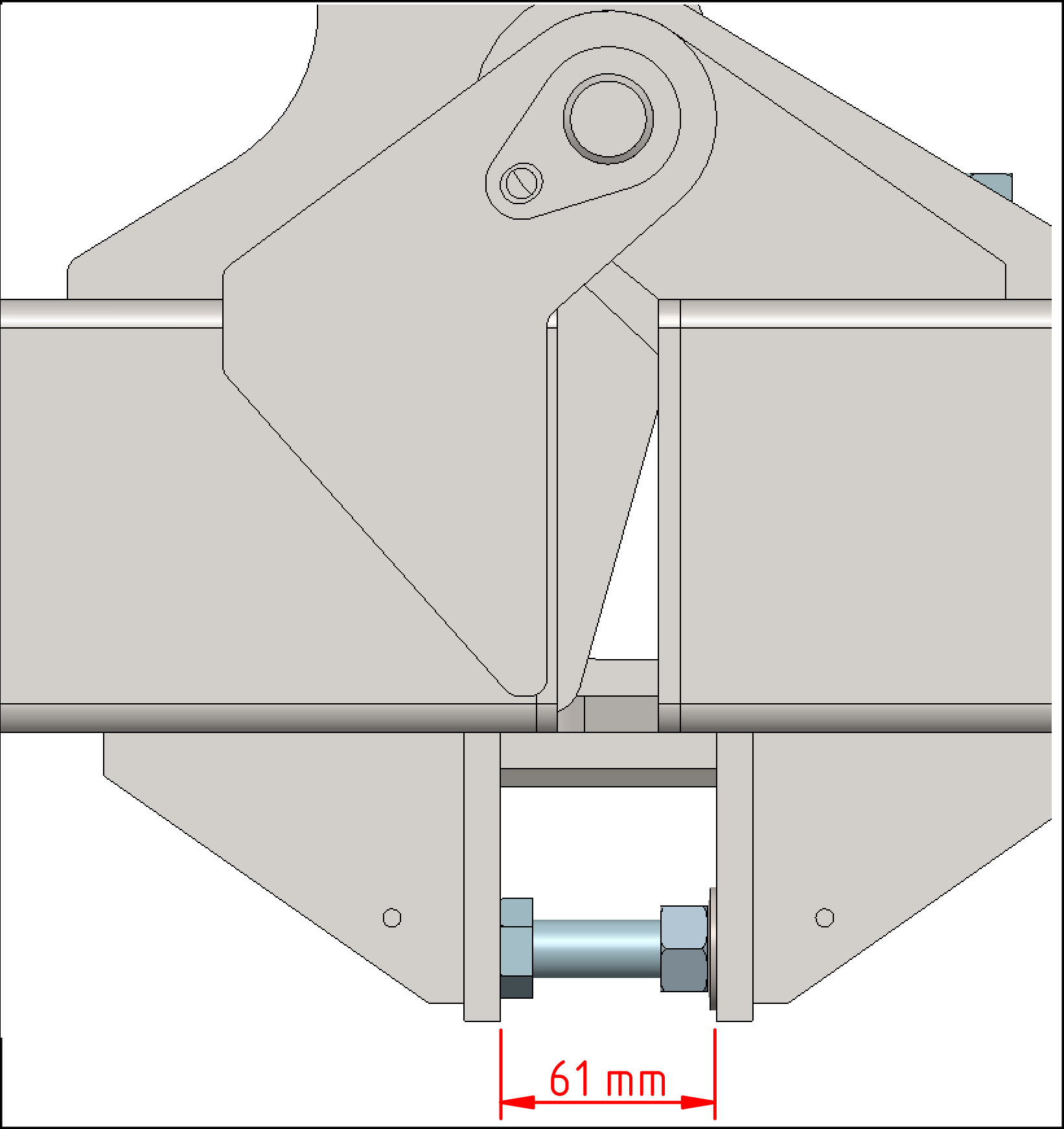

Enhedernes horisontallitet

Hvis enhederne skal være horisontale uden at røre jorden, skal stopskruerne justeres, således at de rager 61 mm | 2,4 in ud. Der er 6 skruer, der skal justeres.

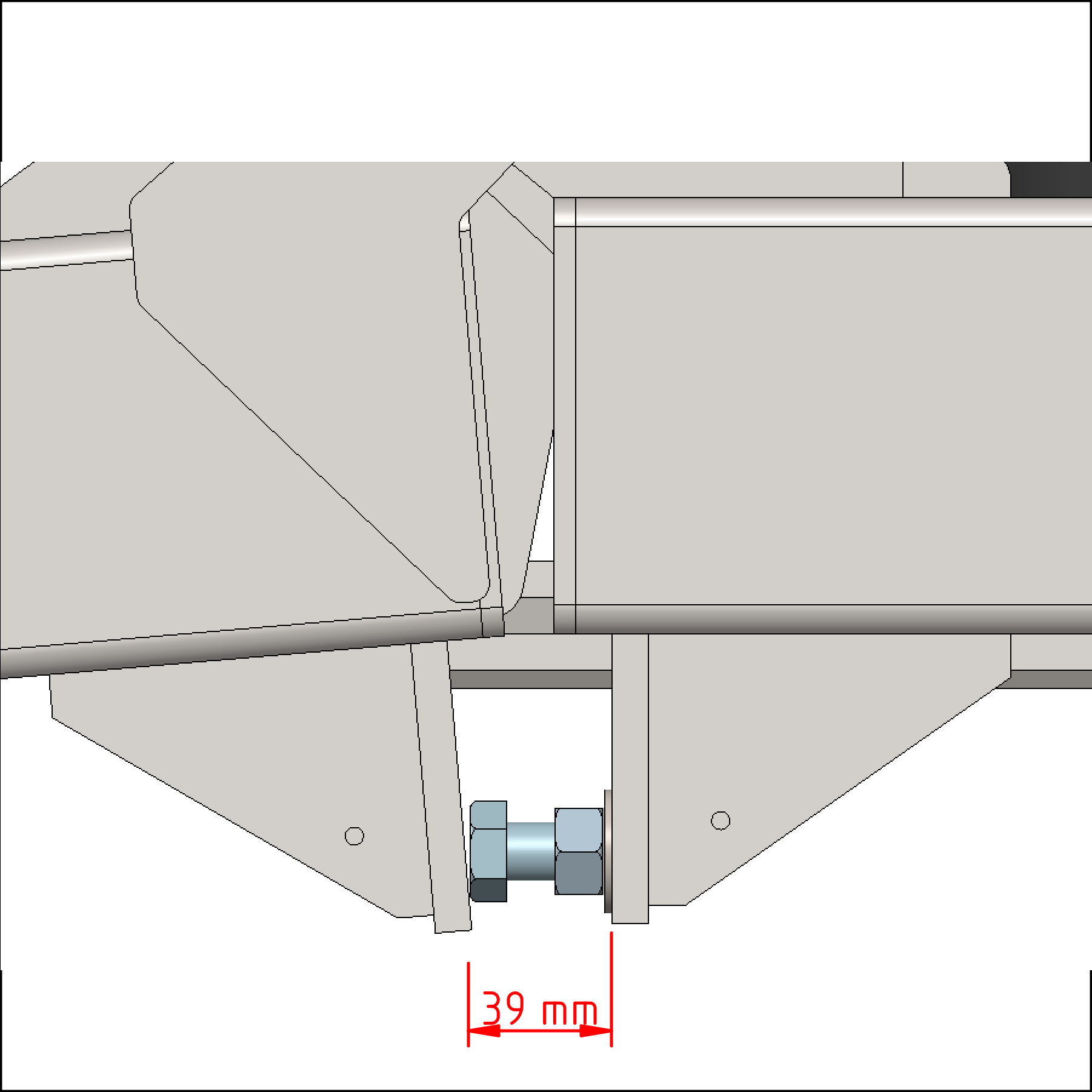

INFORMATION

Disse skruer skal justeres til deres oprindelige position (39 mm | 1,54 in), før maskinen kan bruges normalt igen.
