På marken

  1. Sikr, at linserne på de 6 Vision boxes er rene og i god stand. Hvis det er nødvendigt, skal du bruge en ren klud og glasplejesmiddel til at rengøre dem.

INFORMATION

Brug ikke en højtryksrenser til rengøring af optikken.

INFORMATION

De to end-blink-bokse kan ikke tilgås på dette tidspunkt; derfor kan de kun rengøres efter sænkning af modulerne.


  1. Sænk det bageste trepunktstræk, så hjulene på centermodulet berører jorden.


  1. Indstil det bageste trepunktstræk i arbejdsstillingen, hvilket betyder at bruge det aflange monteringshul til toplinktræk.

INFORMATION

Toplinken skal være i midten af det aflange hul, når maskinen er plan, for at tillade maskinen at følge jordoverfladens hældning.


  1. Juster paralleliteten af det centrale modul i forhold til jorden:

    1. Juster højden på tre-punkts træk, således at stiften på den øvre midterarm er placeret i midten af det slitsede hul.

    2. Juster traktorens løftestop, således at dækslet er parallelt med jorden.

    3. Foretag visuelt kontrol for parallelitet.


  1. Lås sikkerhedskrogene på modulerne op.


  1. Løft tre-punkts træk bagud.


  1. Sænk sidemodulerne.

  2. Rens optikken på endeblitzsenhederne, hvis det er nødvendigt.


  1. Juster sidehjulenes højde for at matche centermodulehjomlenes højde.


  1. Juster hjulenes vandrette position. Stramning og løsning udføres med en 17 mm | 0,67 in åben ringnøgle.


  1. Konfigurer hjulstyremode:

    1. Svingbare hjul: græsland

    2. Faste hjul: markafgrøder, ukrudtsryddede afgrøder eller grøntsager.


  1. Sænk sprøjten, indtil hjulene rører jorden.


  1. Juster højden på sprøjtebommene, således at den nederste del af dyserne er 20 cm | 7,87 tommer lodret væk fra de behandlede overflader. Juster højden efter udviklingsstadiet for afgrøden.

Images_Régler hauteur des barres.png

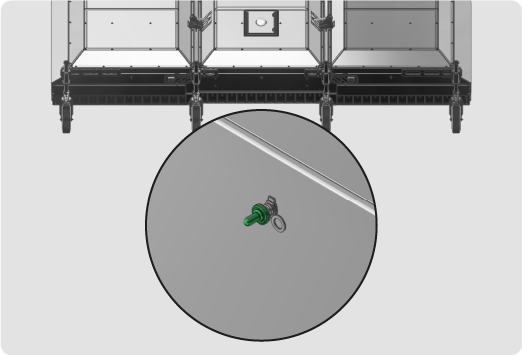

  1. Løftesystemet for sprøjtebommene betjenes:

    1. Ved knappen på bagsiden af hvert modul (løftning og sænkning af bommene).

    2. På tabletten med AutoBar-funktionen, som automatisk og kontinuerligt justerer alle bommene til inden for 26 cm | 10,24 tommer fra behandlingsmålet.

INFORMATION

AutoBar-funktionen kan ikke anvendes til at undgå forhindringer (sten, grene osv.).



  1. Sænk de to forreste dæksler og de to bageste dæksler tilstrækkeligt ned for at blokere maksimalt lys, men tilstrækkeligt højt op til at forhindre skader fra dæksel, der gnider mod jorden.
