Sprøjtetræk

FARE

Kraftudtagsaksel (PTO) er farlig og kan forårsage alvorlige skader. Stop altid motoren før tilslutning eller frakobling, og sikr, at alle sikkerhedskapper er korrekt monteret.


  1. Kontroller, at de nedre trækstænger på både traktorens bag- og fronttrebenet træk er indstillet til samme højde.

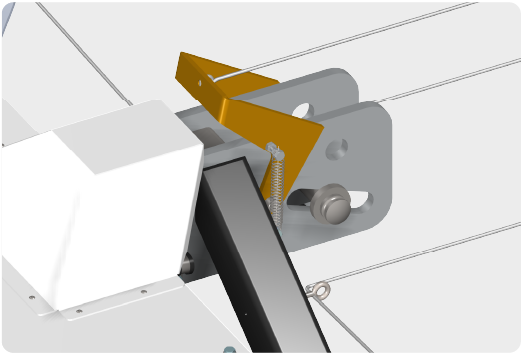

  1. Tilslut sprøjten til traktorens bag-trebenet træk i transportposition. Anvend det cirkulære fastgøringshul i det øvre trebenet trækled, eller spalten med sikkerhedsfastgøringen.


  1. Tilslut venstre og højre løftecylindre til en hydraulisk enhed.
    https://ecorobotix-user-manual.atlassian.net/wiki/s/1262048869/6452/2ef421ea87febf37890d2fb0e5bb13917e70857c/_/images/icons/emoticons/information.png Denne enhed skal have en flydende stilling (neutral stilling).

    1. Sæt kontrolhåndtaget på kontrolventilen på traktoren i flydende stilling.

    2. Rens enderne på hydraulikslangerne før tilslutning til traktoren.

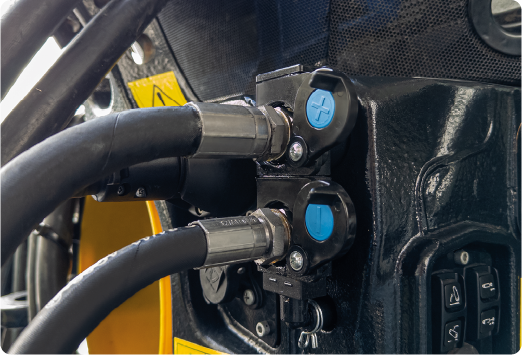

    3. Tilslut hydraulikslangerne til traktorens kontrolenheder.

  2. Tryksæt fordeleren.

  3. Løft traktorens bag-trebenet træk.


  1. Løft begge parkeringsstøtter.


  1. Tilslut sprøjtevæske-fordelingslangerne. Indlæts- og udløbsforbindelserne er nøglestyreret.

INFORMATION

Sørg for, at slangerne har tilstrækkelig plads til alle positioner på trebenet træk.

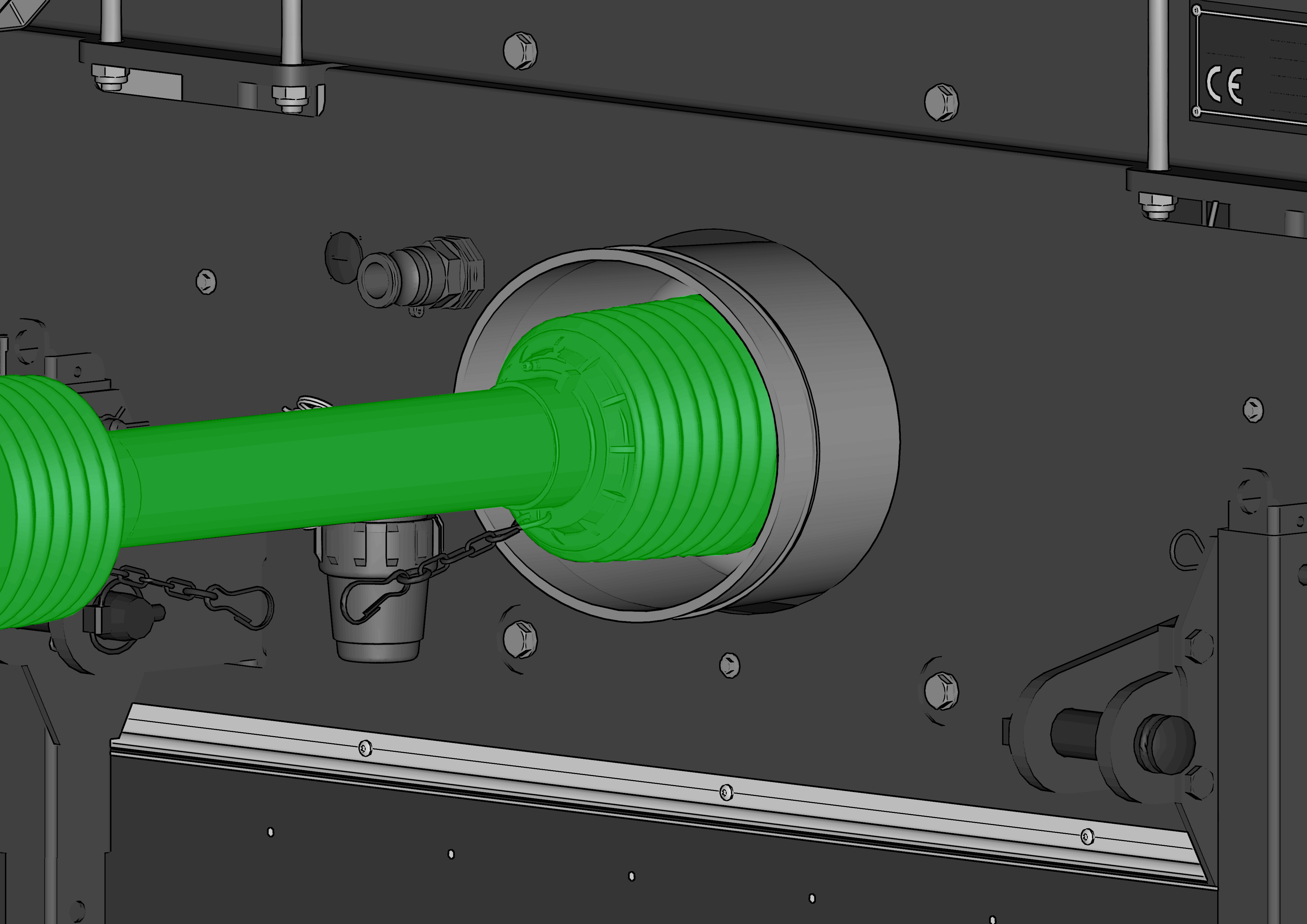

  1. Tilslut kraftudtagsaksel (PTO).



  1. Tilslut 7-pols stikket fra bagende kørelys til traktoren. Kablet føres samme sted som de hydrauliske slanger.


  1. Lås styringen af svinghjulene ved at anbringe stifterne i position 2.
