Inspecții periodice

Plăcuțe de identificare

Prezența și poziția plăcuțelor producătorului:

• Plăcuță modul de stropire

• Plăcuță modul rezervor dual

• Plăcuță pompă

Verificări preliminare

• Verificați vizual că mașina este curată. Dacă este necesar, curățați mașina conform procedurii din capitolul Curățare după tratament.

• Verificați vizual mașina pentru a identifica orice urme de erbicide, fungicide, insecticide sau îngrășăminte.

• Verificați că presiunea anvelopelor este de 2,0 bar | 29 psi.

• Verificați că toate componentele indicate pe modulul de stropire și modulul rezervor dual sunt prezente și se află vizual în bună stare.

• Verificați că echipamentele legate de siguranță sunt prezente așa cum sunt descrise în capitolul Dispozitive de siguranță rutieră și cerințe (Dispozitive de siguranță rutieră și cerințe obligatorii).

• Verificați tomă de forță.

• Efectuați o verificare generală de funcționare.

Cuplare

• Mașina trebuie să fie cuplate în conformitate cu capitolele Cuplarea pulverizatorului și Cuplarea sistemului de rezervoare (Cuplarea pulverizatorului & Cuplare sistem de rezervoare)

• Conectați PTO-ul (priza de putere) așa cum se arată în capitolul Instrucțiuni de siguranță (Instrucțiuni de siguranță).

Scurgeri din sistemul fluid al pulverizatorului

Nu se permit scurgeri din sistemul fluid al pulverizatorului. Verificați vizual sistemul fluid pentru scurgeri.

Cadru și piese de susținere

Verificați vizual că toate piesele de susținere și cadrul sunt în bună stare, fără anomalii, coroziune extremă sau alte defecte care ar putea afecta funcționarea mașinii.

Blocarea pieselor pliabile/compactabile

Conform Manipulării modulelor laterale:

• Verificați că cârligele de siguranță și șnururile de acționare sunt prezente și funcționale înainte de ridicarea sau coborârea modulelor.

• Verificați că modulele laterale pot fi operate.

Cerințe pentru mașină

Scurgeri (cu pompa oprită)

1. Umpleți ambele rezervoare până la jumătate din capacitatea lor cu apă.

2. Mențineți pompa oprită.

3. Verificați vizual că nu există scurgeri de fluid din nicio parte a mașinii.

4. Verificați vizual rezervoarele pentru a identifica fisuri, găuri sau alte deschideri prin care ar putea scurge fluid.

Scurgeri (cu pompa în funcțiune și fără stropire)

1. Umpleți ambele rezervoare cu apă până la jumătate din capacitatea lor.

2. Asigurați-vă că presiunea este de 4,0 bar | 58 psi.

3. Verificați vizual mașina pentru scurgeri.

Scurgeri (cu pompa în funcțiune și cu stropire)

1. Umpleți ambele rezervoare până la jumătate din capacitatea lor cu apă.

2. Deschideți duzele așa cum este descris în capitolul Verificarea duzelor.

3. Verificați vizual mașina pentru scurgeri.

Stropire pe pulverizator

Acest test asigură că mașina nu stropeşte pe ea însăşi.

1. Umpleți ambele rezervoare până la jumătate din capacitatea lor cu apă.

2. Verificați vizual că nu se pulverizează lichid pe nicio parte a pulverizatorului sau pe nicio protecție.

Pompă

Pentru măsurări pe pompă, dimensiunile cuplajului sunt BSP 1 1/4″.

Debitul pompei de stropire

1. Deschideți circuitul de descărcare la nivelul pompei.

2. Conectați un debitmetru și un sistem de colectare a lichidului.

3. Porniți pompa.

4. Efectuați măsurarea debitului. Debitul trebuie să fie 60 l/min | 16 US gpm.

Impulsuri de presiune la pulverizare

1. Amplitudinile impulsurilor pompei sunt verificate.

2. Pornirea sistemului de control al pulverizatorului

3. Verificați că presiunea este 3 bar | 44 psi pe tableta.

Agitatoare

Verificați că agitarea este vizibilă.

Vedeți capitolul Agitare (Agitare).

Rezervor de soluție de stropit

Capace

Verificați vizual că capacele ambelor rezervoare sunt prezente și în stare bună.

Orificiu de umplere

Verificați vizual că orificiile ambelor rezervoare sunt prezente și nu sunt obturate.

Compensare de presiune

Control vizual al prezenței și funcționării reglajului suprapresiunii pe rezervorul fitosanitar, precum și al valvei de reglare a presiunii pe mașină.

Indicator de nivel

Verificați vizual că indicatorul de nivel al lichidului din rezervorul de soluție de stropit sau din ansamblul complet al rezervorului este suficient de vizibil și ușor de citit din scaunul șoferului și din locul unde se efectuează umplerea mașinii.

Golirea rezervorului de soluție de stropit

Testați ambele valve de drenaj al rezervorului. (Drenaj apă (33) și Drenaj soluție de stropit (34) pe Diagrama sistemului fluid (Diagramă fluidică).

Sisteme de măsurare, control și reglare

Stare și funcționare

1. Toate instrumentele și comenzile prezente pe mașină, necesare pentru măsurarea, reglarea și controlul pulverizatorului de câmp, trebuie să funcționeze corect.

2. Verificați dacă mașina poate fi pornită cu butonul ON/OFF de pe HMI.

3. Verificați că tableta funcționează.

4. Verificați că tableta poate se conecteze la Wi-Fi-ul unității.

5. Verificați că pompa pornește prin angrenarea unității hidraulice frontale a tractorului.

   Valva generală trebuie să fie poziționată vertical.

6. Verificați că pompa se oprește și pornește prin poziționarea valvei generale orizontal și apoi vertical.

Porniți circulația lichidului în sistem.

1. Verificați că manometrul de pe sistemul de distribuție indică presiune.

2. Verificați că tableta indică presiune.

3. Pe tablă, deschideți și închideți toate duzele.

Accesibilitate

1. Din cabina tractorului:

   1. Verificați că indicatorul de nivel este lizibil pe toată înălțimea.

   2. Verificați că manometrul sistemului de distribuție este ușor de citit.

   3. Verificați că tableta este funcțională.

2. Pe modulul cu rezervor dual:

   1. Verificați funcționarea regulatorului de presiune prin schimbarea ușoară a presiunii și citirea valorii returnate de manometru.

Funcționarea secțiunilor rampe

1. Puneți circuitul fluid sub presiune.

2. În aplicație, activați modul Flushing (Clătire).

3. Testați succesiv barele de stropire una câte una, activând și dezactivând diferitele secțiuni de 2 metri în interfața utilizator pe tableta.

4. Verificați că barele de stropire stropesc.

Funcționarea secțiunilor rampe

Verificarea vitezei

1. În interfața utilizator, creați o misiune și lansați-o.

2. Conduceți mașina la o viteză constantă pe o distanță rectilinie.

3. Verificați că viteza indicată pe tableta corespunde vitezei indicate de contorul tractorului (abaterile de aproximativ ± 0,5 km/h | 0,31 mph sunt normale).

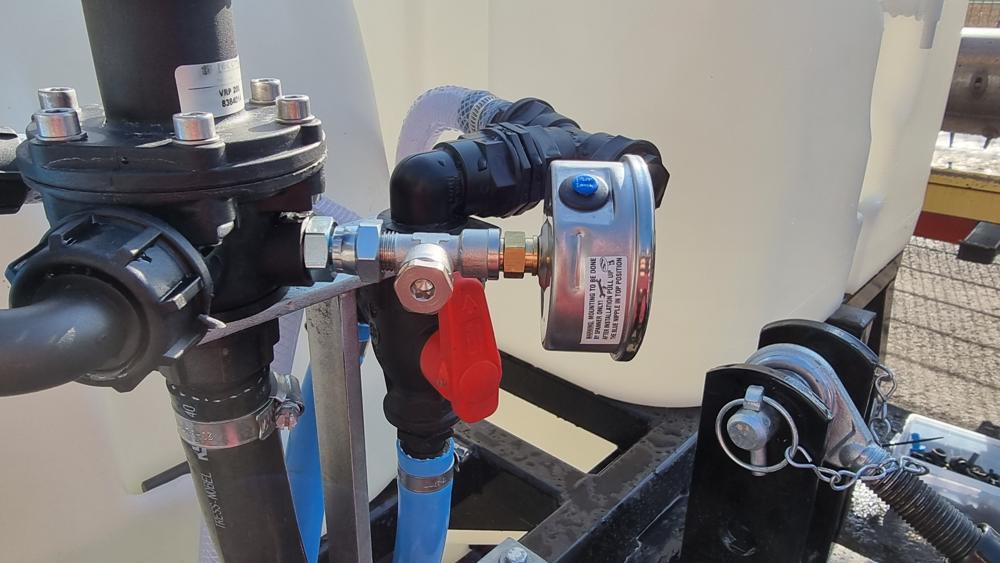

Verificarea manometrului

1. Montați un manometru de referință pe piesa T a manometrului. Dimensiunea filetului: G1/4″.

2. Porniți pompa.

3. Comparați valorile manometrului mașinii cu valorile manometrului de referință.

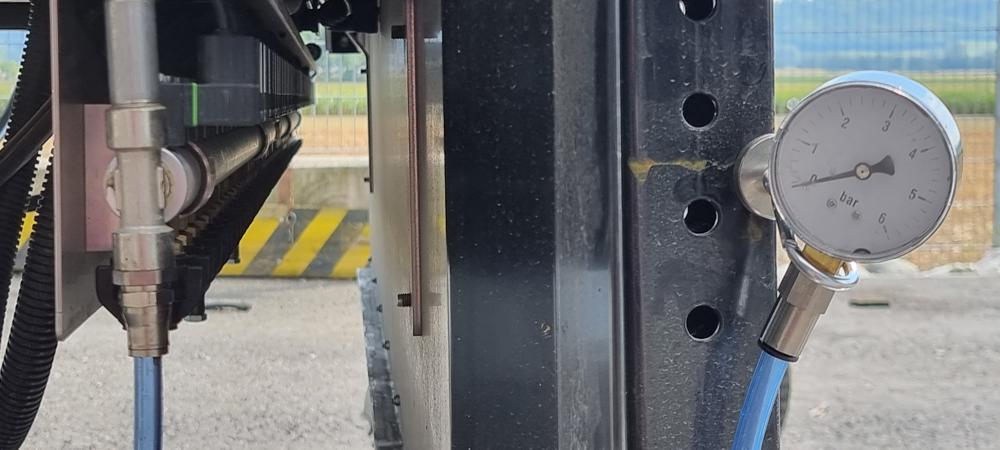

Verificarea senzorului de presiune de pe bara de stropire din partea stângă

1. Coborâți modulul din partea stângă.

2. Montați un manometru de referință pe piesa T a barei de stropire.

3. Porniți pompa.

4. Comparați valorile presiunii afișate pe tableta cu valorile manometrului de referință.

Controlul debitului duzei

1. Coborâți modulele laterale.

2. Porniți circulația lichidului.

3. Drenați sistemul (Evacuarea aerului din circuit).

4. Plasați un cilindru gradat sub o duzență.

5. Deschideți duzența pentru o durată de un minut.

6. Verificați volumul colectat.

Regulator de presiune

1. Coborâți modulele laterale.

2. Porniți circulația lichidului.

3. Drenați sistemul (Evacuarea aerului din circuit).

4. Citiți valoarea presiunii pe tableta.

5. Deschideți o bară de stropire completă.

6. Citiți valoarea presiunii pe tableta și comparați-o cu valoarea anterioară.

Manometru

Prezență

1. Verificați vizual prezența manometrului sistemului de distribuție.

2. Verificați pe tableta dacă senzorul de presiune al bărei de stropire din stânga returnează o valoare.

Diametrul manometrului analogic

Verificați că diametrul manometrului sistemului de distribuție este 63 mm | 2,48 in sau mai mare.

Scala de măsură

1. Verificați că manometrul are scala completă de 6 bar | 87 psi.

2. Verificați că manometrul are gradații de 1 bar | 14,5 psi.

Lizibilitate

Verificați că manometrul sistemului de distribuție poate fi citit din cabina tractorului.

Furtunuri și conducte

Starea furtunurilor și conductelor

• Verificați vizual corectitudinea conexiunilor.

• Verificați îndoiturile maxime. (Raza de curbură minimă a conductelor).

• Verificați vizual că nu prezintă scurgeri.

• Verificați vizual că sunt în stare bună și că nu sunt deteriorate.

Filtre

Lista filtrelor

Consultați Diagrama a sistemului fluid (Diagramă fluidică) pentru nomenclatură.

• Coș-filtru al rezervorului de apă (30).

• Coș-filtru al rezervorului de soluție de stropit (29).

• Filtru de aspirație (4).

• Filtru de secțiune (18).

Teste

Pentru toate filtrele definite mai sus:

• Verificați vizual prezența filtrelor.

• Verificați vizual starea acestora.

• Verificați vizual că dimensiunile ochiurilor sunt corespunzătoare (Filtre).

• Verificați că filtrele pot fi înlocuite cu altele noi, dacă este necesar.

Bară de stropire și atașare duze

Stabilitatea barei de stropire în direcția orizontală

1. Coborâți modulele laterale.

2. Pentru fiecare dintre cele 3 bare:

   1. Coborâți rampele la poziția minimă folosind comutatoarele prevăzute.

   2. Verificați vizual că barele sunt orizontale.

   3. Ridicați rampele la poziția maximă folosind comutatoarele prevăzute.

   4. Verificați vizual că rampeле nu prezintă joc excesiv atunci când sunt ridicate.

Defecte structurale

1. Coborâți modulele laterale.

2. Pentru fiecare dintre cele 3 bare:

   1. Verificați pentru orice mișcare excesivă atunci când sunt trase sau împinse manual.

Distanța dintre duze

1. Coborâți modulele laterale.

2. Pentru fiecare din cele 3 bare de stropire

   1. Coborâți rampeле la minimum folosind comutatoarele prevăzute.

   2. Verificați că distanța dintre fiecare duză este 4 cm | 1,57 in.

Orientarea duzelor

1. Coborâți modulele laterale.

2. Reglați înălțimea barelor de stropire astfel încât capetele inferioare ale duzelor să fie la 20 cm | 7,87 in de la sol.

3. Pe tableta, apăsați butonul Priming.

4. Verificați vizual că jeturile sunt verticale.

Diferență de înălțime (gol vertical)

1. Coborâți modulele laterale.

2. Reglați înălțimea barelor de stropire astfel încât capetele inferioare ale duzelor să fie la 20 cm | 7,87 in de la sol.

3. Verificați că distanța la sol este aceeași pentru toate duzele.

Abateri în planul orizontal

1. Coborâți modulele laterale.

2. Pentru fiecare dintre cele 3 bare:

   1. Coborâți rampele la poziția minimă folosind comutatoarele prevăzute.

   2. Verificați vizual că rampeле nu sunt îndoite în planul orizontal.

Reglarea înălțimii

1. Verificați că întrerupătoarele de reglare a înălțimii de pe rampe sunt funcționale.

2. Verificați vizual că rampeле rămân stabile după o schimbare în reglarea înălțimii.

Amortizare, corecție de echilibru și stabilizare în planul vertical

Verificați vizual că rampeле se ridică și coboară lin.

Retur compensat de presiune

• Dacă mașina este echipată cu un sistem de reglare a presiunii, măsurat pe manometrul de stropire 10 secunde după închiderea unei bare de stropire, variația presiunii nu depășește ± 10% atunci când secțiunile sunt închise una câte una.

• Testare funcțională, cu bară de stropire completă, închideți barele de stropire una câte una și citiți presiunea de stropire afișată pe tableta. Consultați capitolul Începutul câmpului.

Duze

Echivalență

Verificați vizual că toate dozele sunt de același tip.

Picătură cu picătură

5 secunde după oprirea presiunii de stropire, nu vor curge mai mult de 2 ml | 0,07 fl oz din duze.

1. Activați modul Priming (Amorsare).

2. Dezactivați modul Priming (Amorsare).

3. Plasați un cilindru gradat sub o duzență.

4. Așteptați 5 secunde.

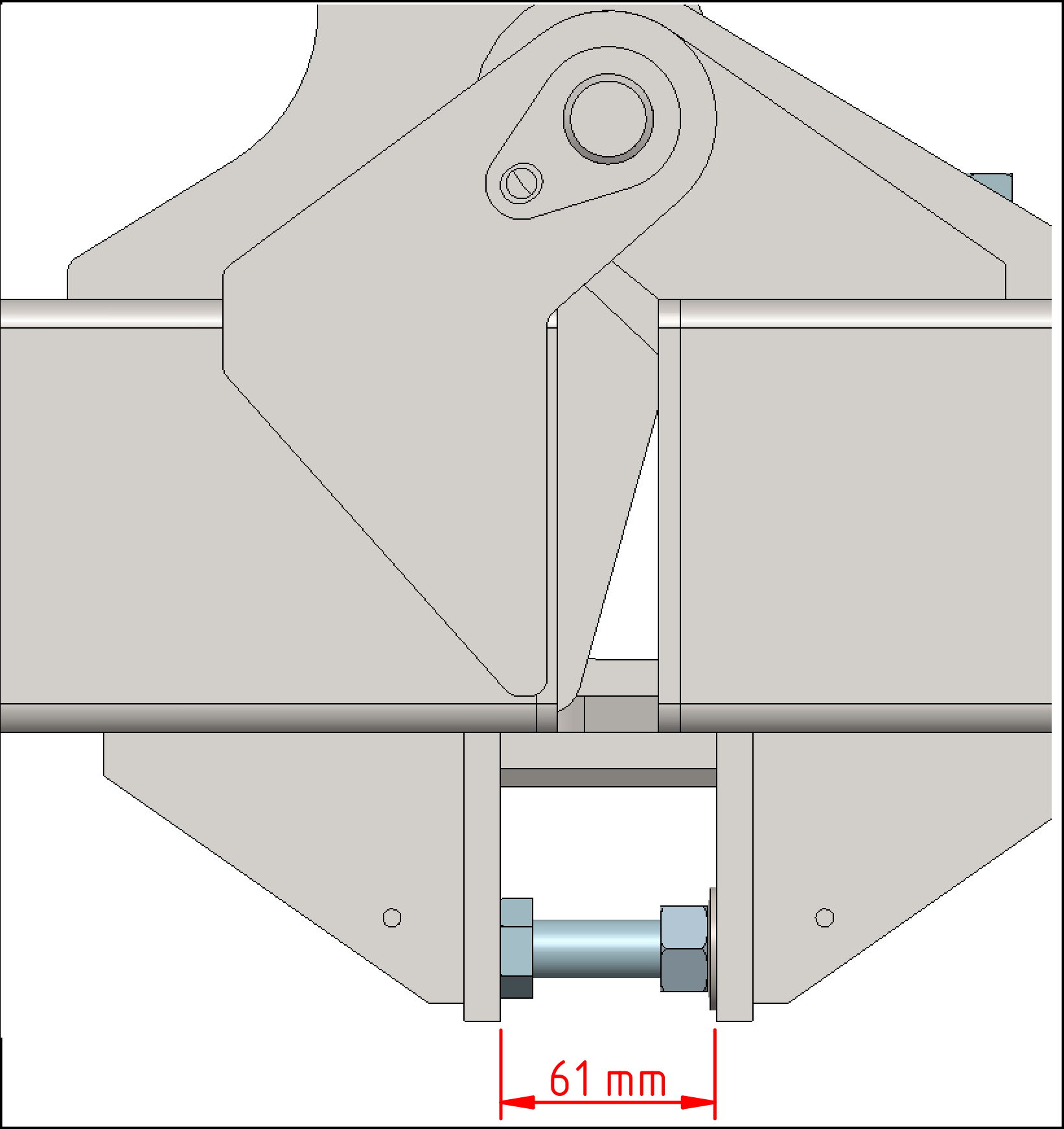

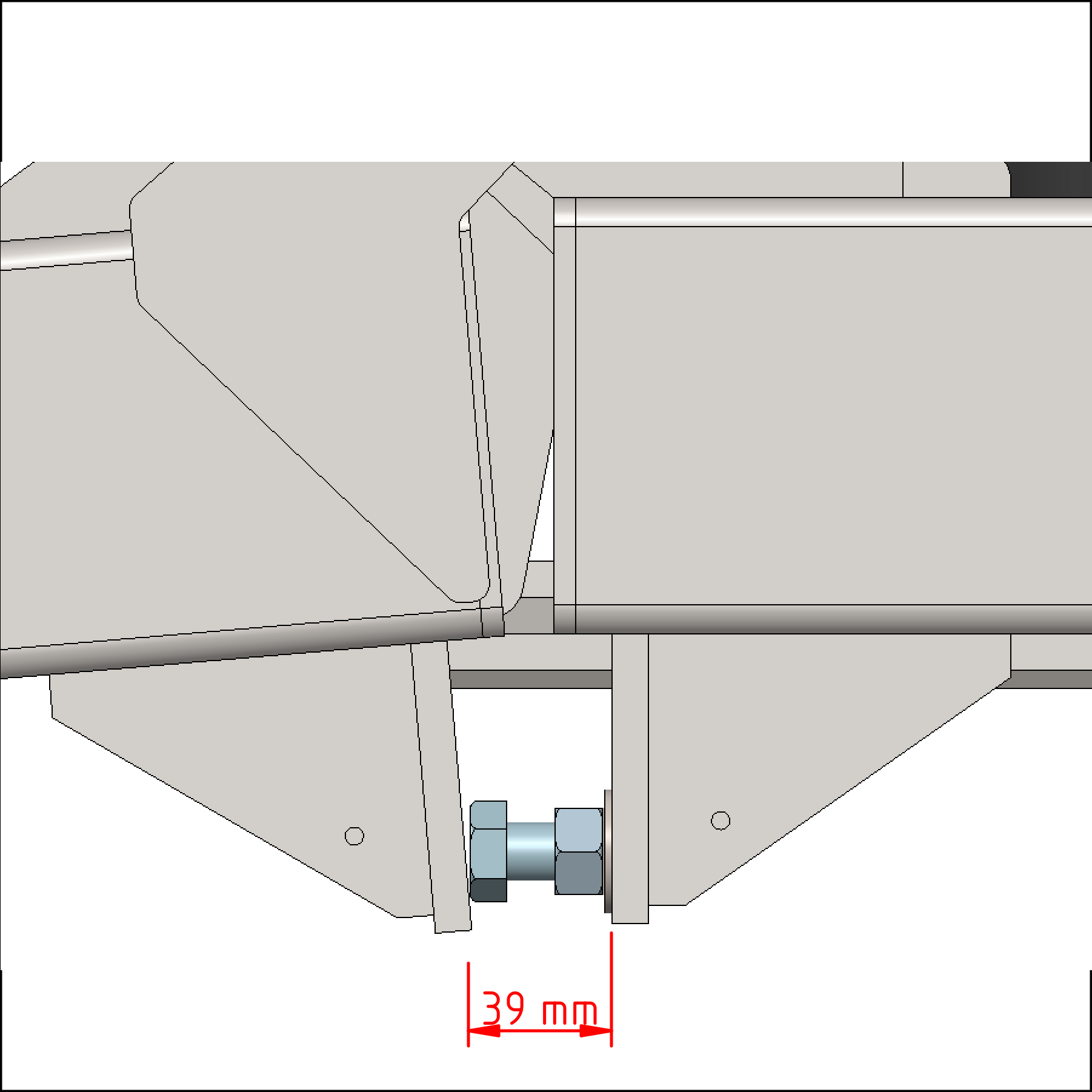

Orizontalitatea unităților

Dacă unitățile trebuie să fie orizontale fără a atinge solul, șuruburile de oprire trebuie obligatoriu ajustate astfel încât să iasă 61 mm | 2,4 in. Sunt 6 șuruburi de ajustat.
