Înlocuire

Înlocuirea uleiului pompei hidraulice și a diafragmelor

INFORMAȚII

Numai personalul calificat și experimentat trebuie să efectueze această operație. Contactați distribuitorul dvs. Ecorobotix.

INFORMAȚII

Nu aruncați niciodată uleiul folosit în scurgere sau în mediu. Reciclați uleiul folosit în conformitate cu regulamentele locale.

Această procedură este certificată de Ecorobotix și poate diferi de cea a producătorului pompei hidraulice. Se recomandă consultarea procedurii oficiale din manualul utilizatorului producătorului. Ecorobotix nu poate fi răspunzător pentru nicio defecțiune rezultată din manipulări neautorizate.

Pentru a schimba uleiul pompei hidraulice:

1. Asigurați-vă că pompa este oprită. Lăsați să se răcească timp de 60 de minute înainte de manipulare.

2. Deconectați furtunurile. Deșurubați și deconectați toate furtunurile de la pompa hidraulică.

3. Scoateți pompa din modulul rezervor dual. Deșurubați cei 4 bolți de sprijin, apoi scoateți cu atenție pompa și suportul acesteia din modulul rezervor dual.

4. Scoateți pompa hidraulică din suport. Deșurubați cei 2 bolți care țin pompa și suportul împreună, apoi plasați pompa pe o suprafață de lucru plană și stabilă.

5. Plasați o tavă de scurgere lângă pompă. Tava trebuie să fie suficient de mare pentru a conține 700 ml | 23,6 fl oz de ulei.

6. Scurgeți uleiul folosit. Scoateți și înlăturați capacul de umplere, apoi înclinați pompa pentru a scurge tot uleiul în tava de scurgere.

7. Înlăturați capetele de pompă. Deșurubați bolturile care fixează capetele de pompă și înlăturați-le una câte una.

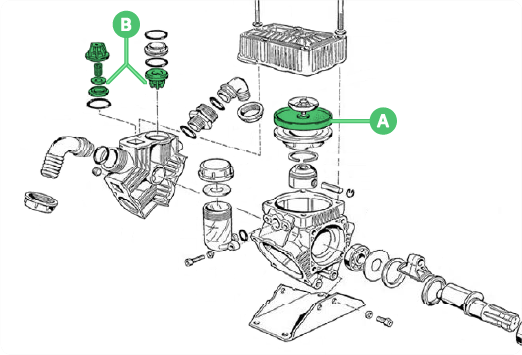

8. Înlăturați diafragmele. Deșurubați și înlăturați boltul de fixare și placa diafragmei. Apoi, scoateți cu grijă diafragma folosită.

9. Scurgeți uleiul rămas în tava de scurgere.

10. Instalați diafragme noi. Unsurați diafragma cu ulei nou, apoi introduceți diafragma prin piston și poziționați-o în partea de jos. Înlocuiți placa diafragmei și boltul, apoi strângeți. Consultați cuplul de strângere conform dimensiunii boltului: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Înlocuiți valvele. Scoateți valva veche și înlocuiți-o cu una nouă.

12. Remontați capetele de pompă. Poziționați capetele de pompă și fixați-le prin strângerea șuruburilor de fixare corespunzătoare. Respectați momentele de strângere indicate mai sus.

13. Umpleți cu ulei nou. Deschideți capacul de umplere și umpleți cu ulei nou până la nivelul minim indicat.
    Utilizați exclusiv ulei SAE 30.

14. Remontați pompa. Asamblați pompa pe suportul său prin strângerea celor 2 șuruburi de fixare. Înlocuiți și fixați pompa pe modulul rezervor dual prin strângerea celor 4 șuruburi de fixare, apoi reconectați furtunurile anterior deconectate.

15. Monitorizați nivelul uleiului. Verificați nivelul și culoarea uleiului în mod regulat. Înlocuiți uleiul conform tabelului de periodicitate.
