NIEBEZPIECZEŃSTWO
Wał odbioru mocy (WOM) jest niebezpieczny i może spowodować poważne urazy. Zawsze zatrzymaj silnik przed podłączeniem lub odłączeniem i upewnij się, że wszystkie osłony bezpieczeństwa są prawidłowo zamontowane.
-
Sprawdź, czy dolne ramiona zarówno tylnego, jak i przedniego trójpunktowego systemu zaczepu ciągnika są ustawione na tej samej wysokości.
-

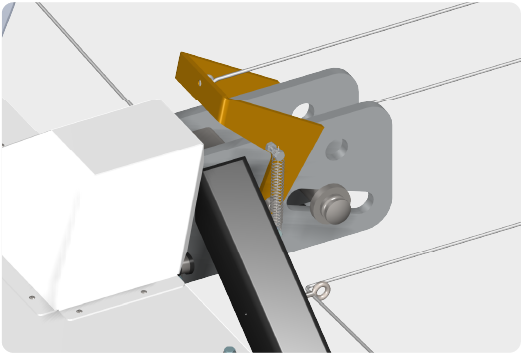

Podłącz opryskiwacz do tylnego trójpunktowego zaczepu w pozycji transportowej. Użyj okrągłego otworu mocującego w górnym trójpunktowym ramieniu lub szczeliny z zatrzaskiem bezpieczeństwa.
-
Podłącz lewy i prawy cylinder podnoszący do urządzenia hydraulicznego.
-
Ustaw dźwignię sterowania na zawórze sterującym ciągnika w pozycji zmiennoprzepływowej.
-
Oczyść końce węży hydraulicznych przed podłączeniem ich do ciągnika.
-

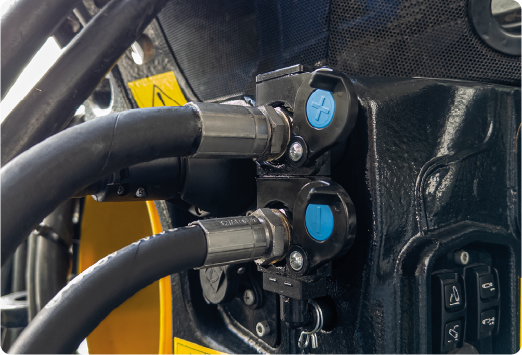

Podłącz węże hydrauliczne do jednostek sterujących ciągnika.
-
-
Zwiększ ciśnienie w rozdzielaczu.
-
Podnieś tylny trójpunktowy system zaczepu.
-
Podnieś oba podpory parkingowe.
-
Podłącz węże rozprowadzające ciecz roboczą. Połączenia wlotowe i wylotowe posiadają kluczowanie.
INFORMACJA
Upewnij się, że przewody mają wystarczającą luz dla wszystkich pozycji trójpunktowego systemu zaczepu.
-

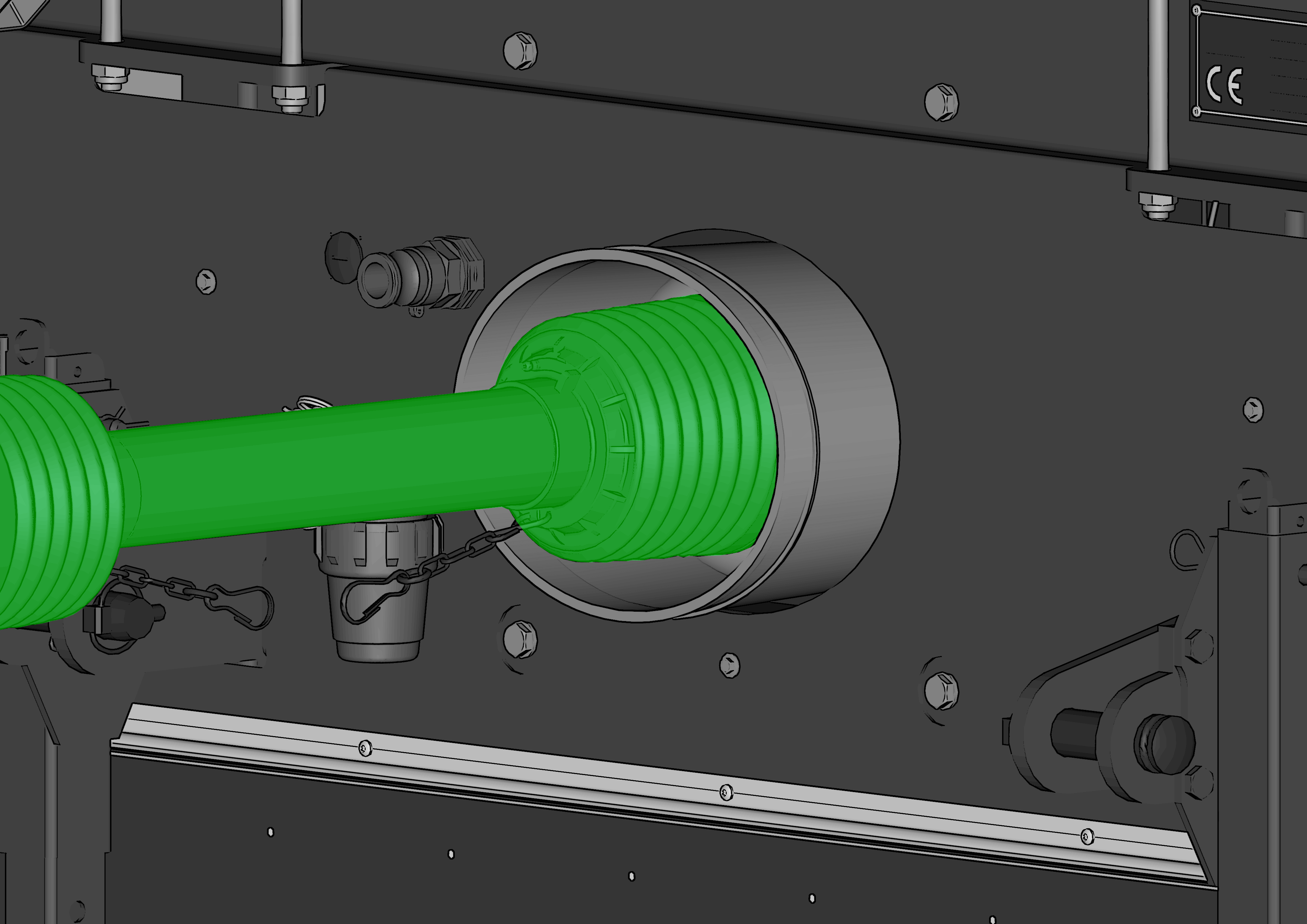

Podłącz wał odbioru mocy (WOM).
-
Podłącz wtyczkę 7-stykową świateł tylnych do ciągnika. Kabel biegnie w tym samym miejscu co przewody hydrauliczne.
-
Zablokuj skręt kół wariatorowych, wstawiając zawleczki w pozycję 2.
