Poniższa tabela przedstawia granice kinematyczne i dynamiczne, które muszą być respektowane w celu zapewnienia bezpiecznego użytkowania maszyny dla bezpieczeństwa zarówno ludzi, jak i samej maszyny.
Opis

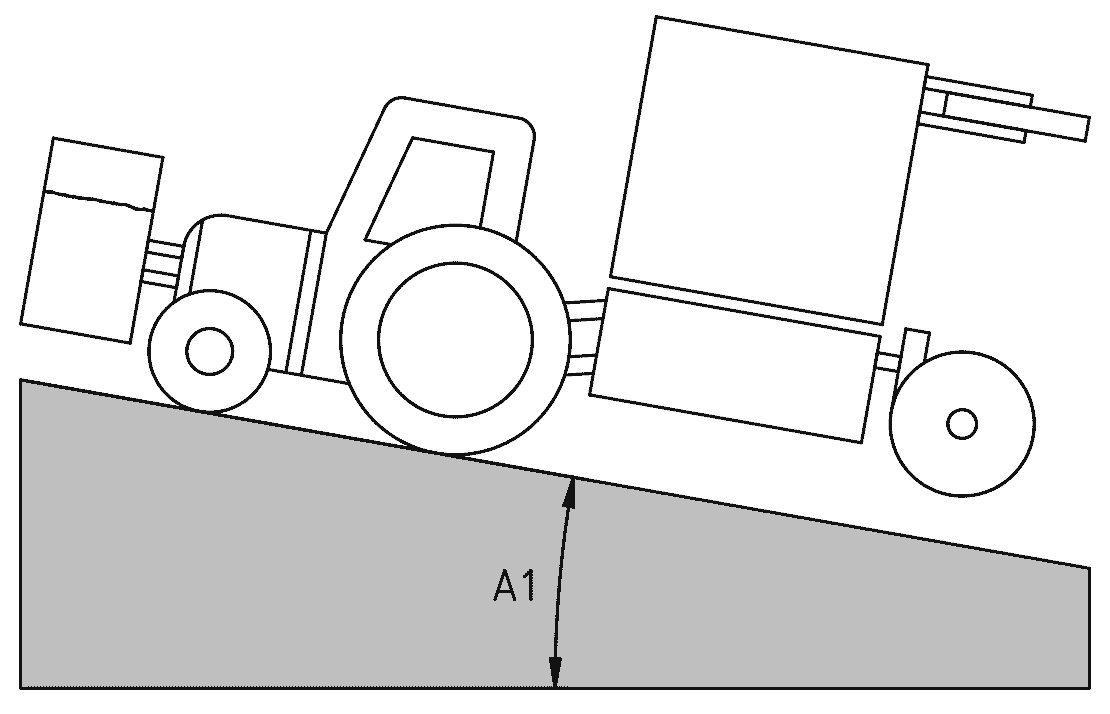

A1 Maksymalne nachylenie podczas wjazdu i zjazdu z modułami w pozycji transportowej.
Wartość
Patrz dokumentacja techniczna ciągnika.
Czynnik ograniczający
Obciążenie przedniej osi.

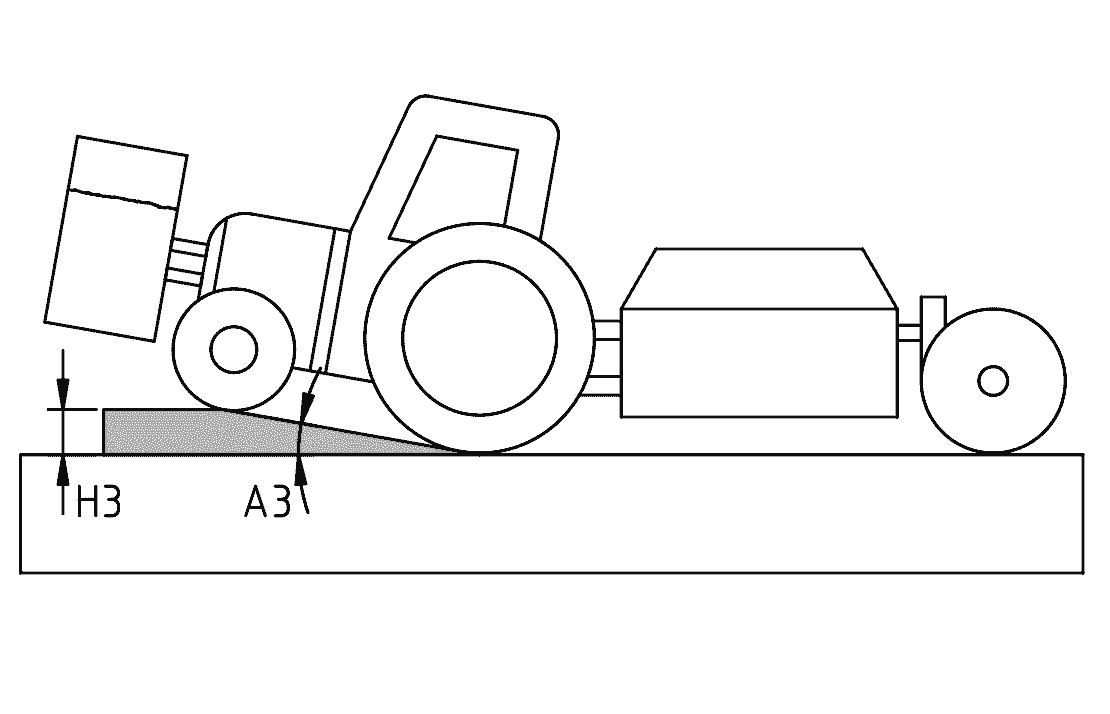

A3 Maksymalny kąt pochylenia ciągnika z modułami w pozycji roboczej.
± 3.2°
Wymiary otworu podłużnego na zaczepu trójpunktowym.
H3 Odpowiadająca wysokość dla ciągnika o rozstawie osi 2 m | 78 in.
11 cm | 4,3 in
Identycznie jak A3.

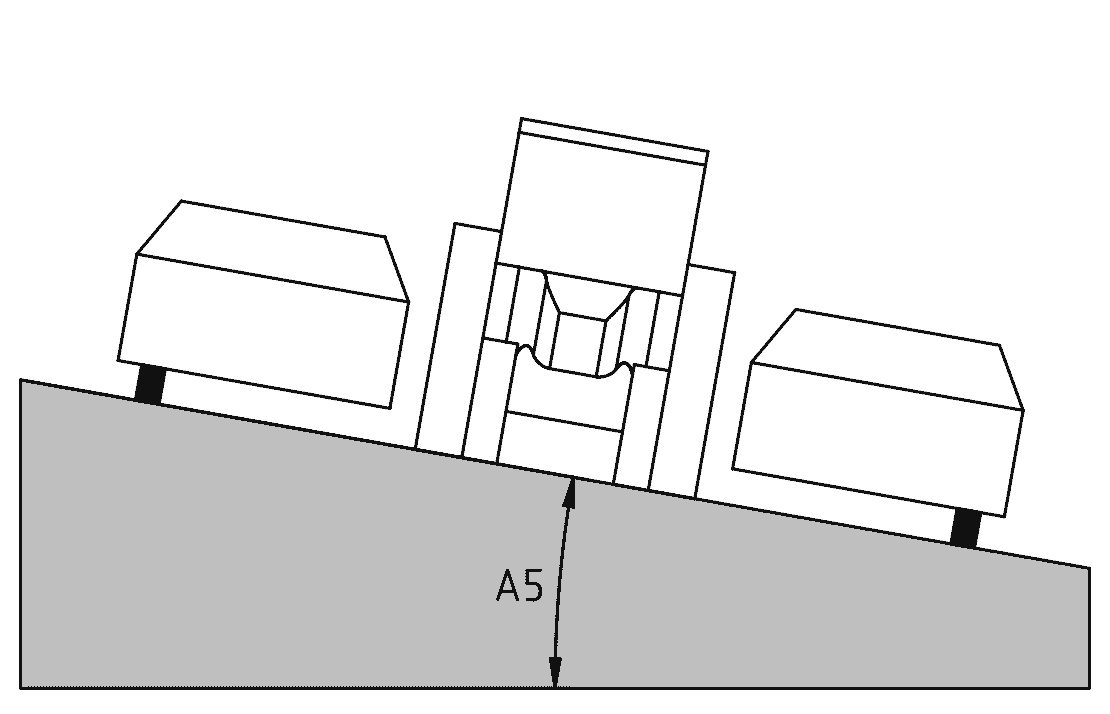

A5 Maksymalny kąt przechylenia ciągnika i modułów w pozycji roboczej.
Patrz dokumentacja techniczna ciągnika.
Granice ciągnika.

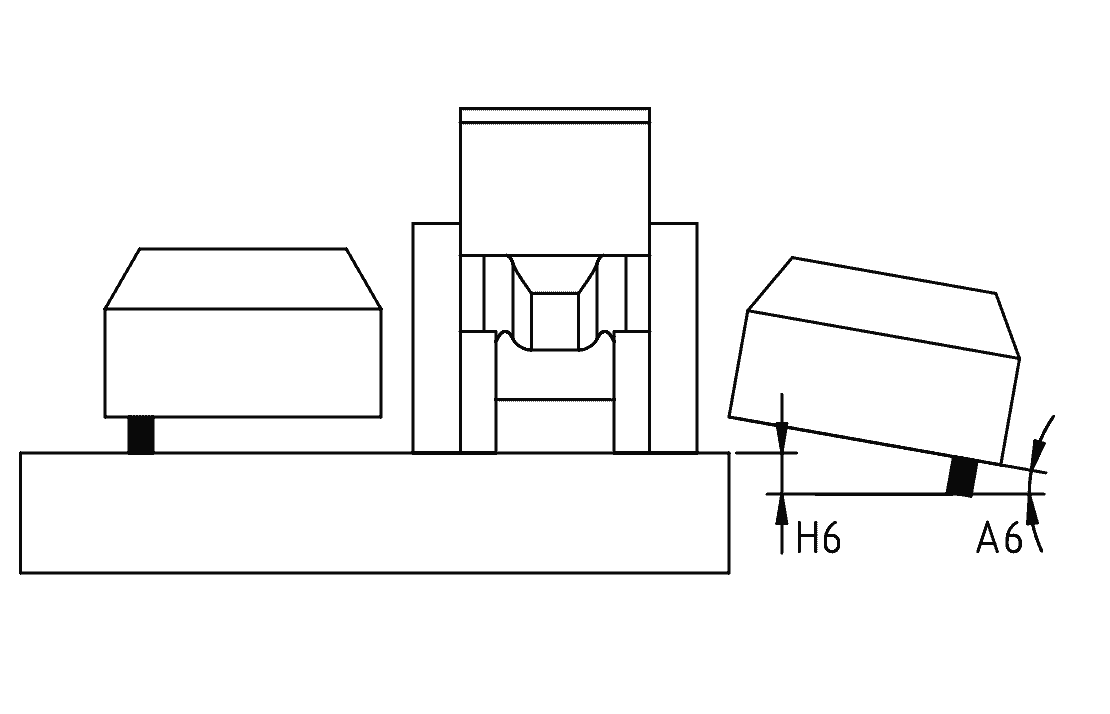

A6 Kąt ugięcia modułów bocznych. Jest to kąt między poziomem a modułami bocznymi, gdy ich koła nie dotykają już gruntu.
12°
Ograniczniki modułów.
H6 Ugięcie pionowe na końcach modułów bocznych.
42 cm | 16,5 in
Takie samo jak A6.

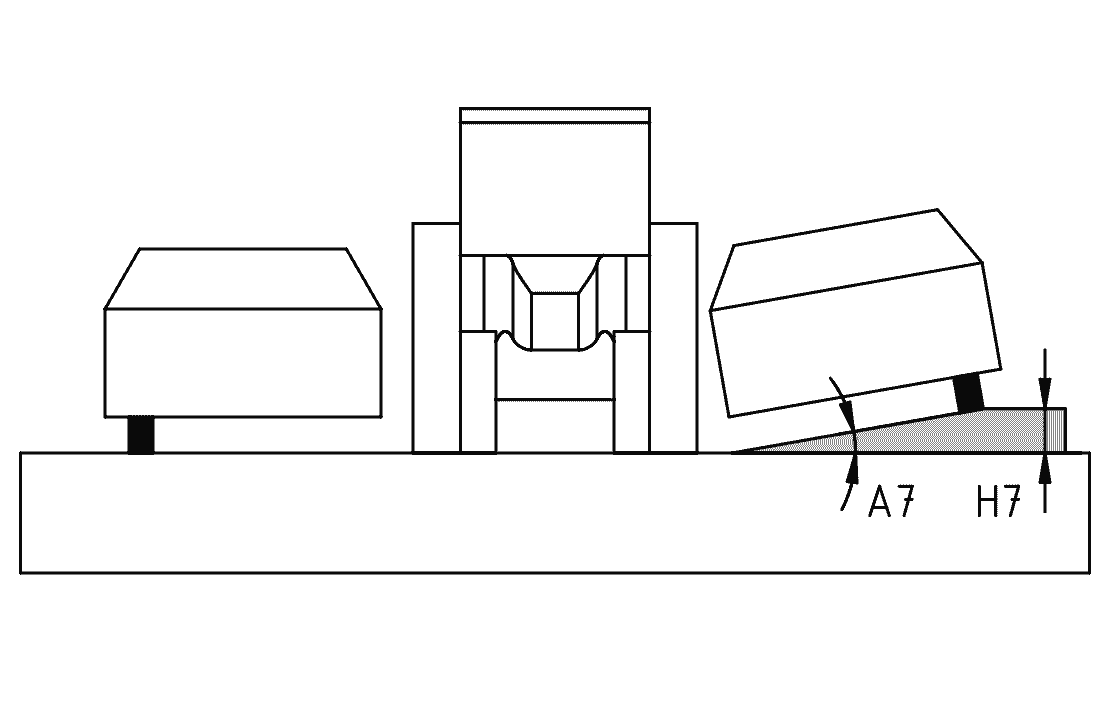

A7 Maksymalny kąt przechyłu modułów bocznych.
± 10°
Jakość oprysku jest zmniejszona, ponieważ sąsiednie moduły nie opryskują już w tych samych kierunkach. Od -10° w dół pokrycie strumieni jest zbyt duże. Od +10° w górę pokrycie strumieni jest zbyt małe.
H7 Odpowiadająca wysokość.
± 35 cm | 13,8 in
Takie samo jak A7.

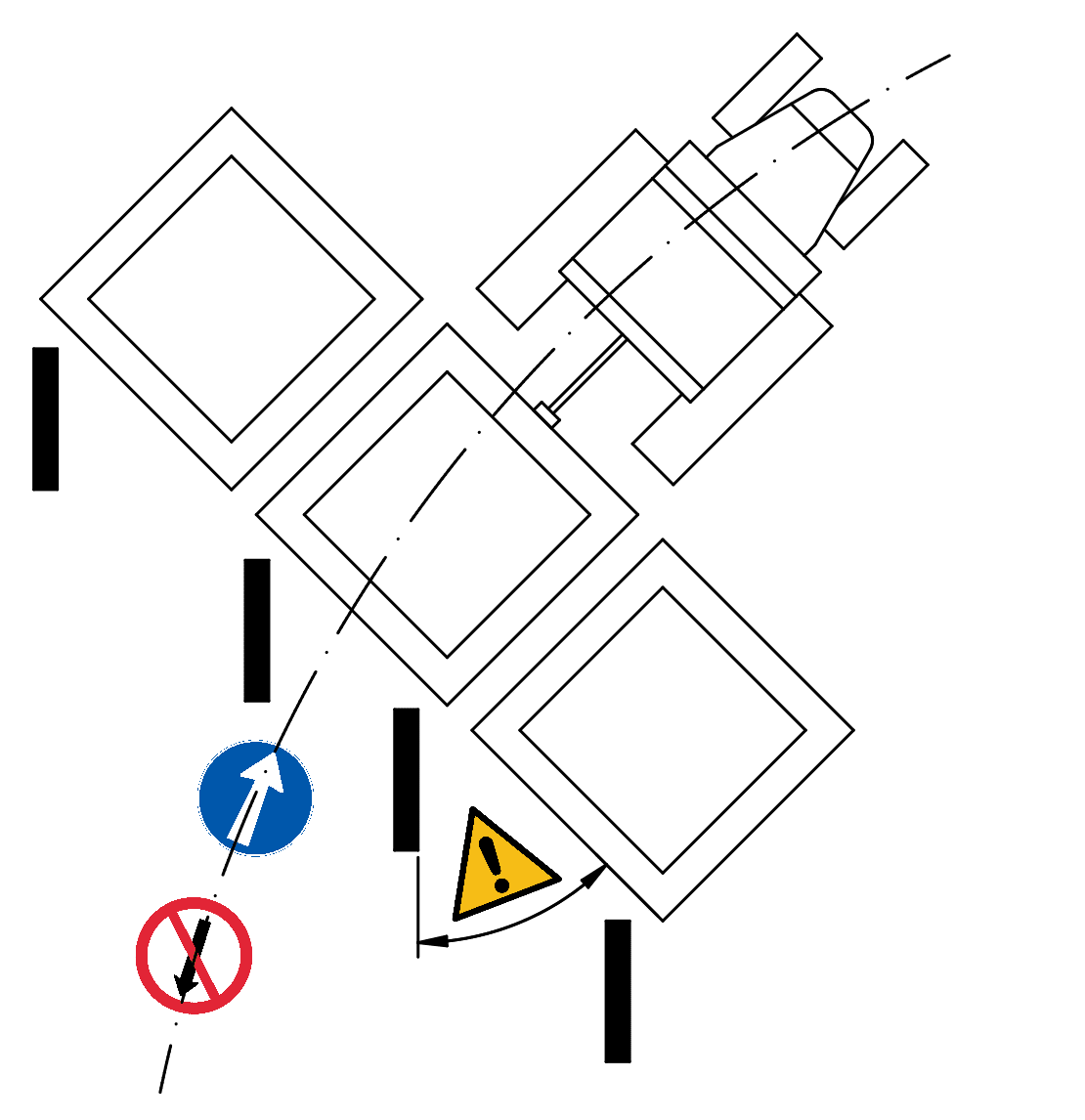

Kierunek jazdy w zakrętach, gdy moduły znajdują się w pozycji roboczej.
Zawsze do przodu.
Ograniczniki kół obrotowych maszyny.

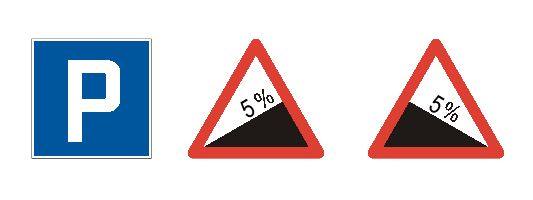

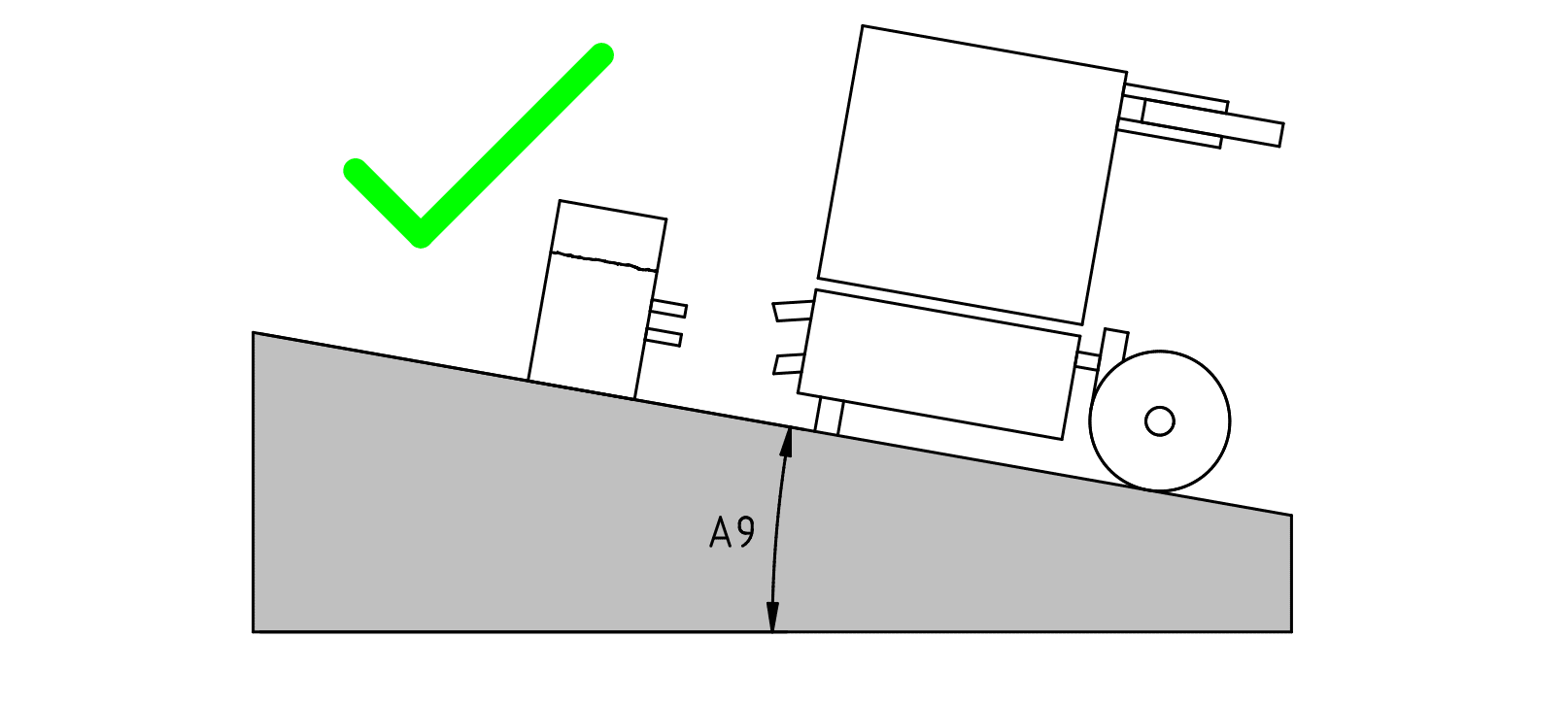

A9 Maksymalny kąt nachylenia podczas parkowania, moduły w pozycji transportowej, niezależnie od orientacji maszyny.
3° (~5%)
Limit przyczepności podpór parkingowych.
OSTRZEŻENIA
-

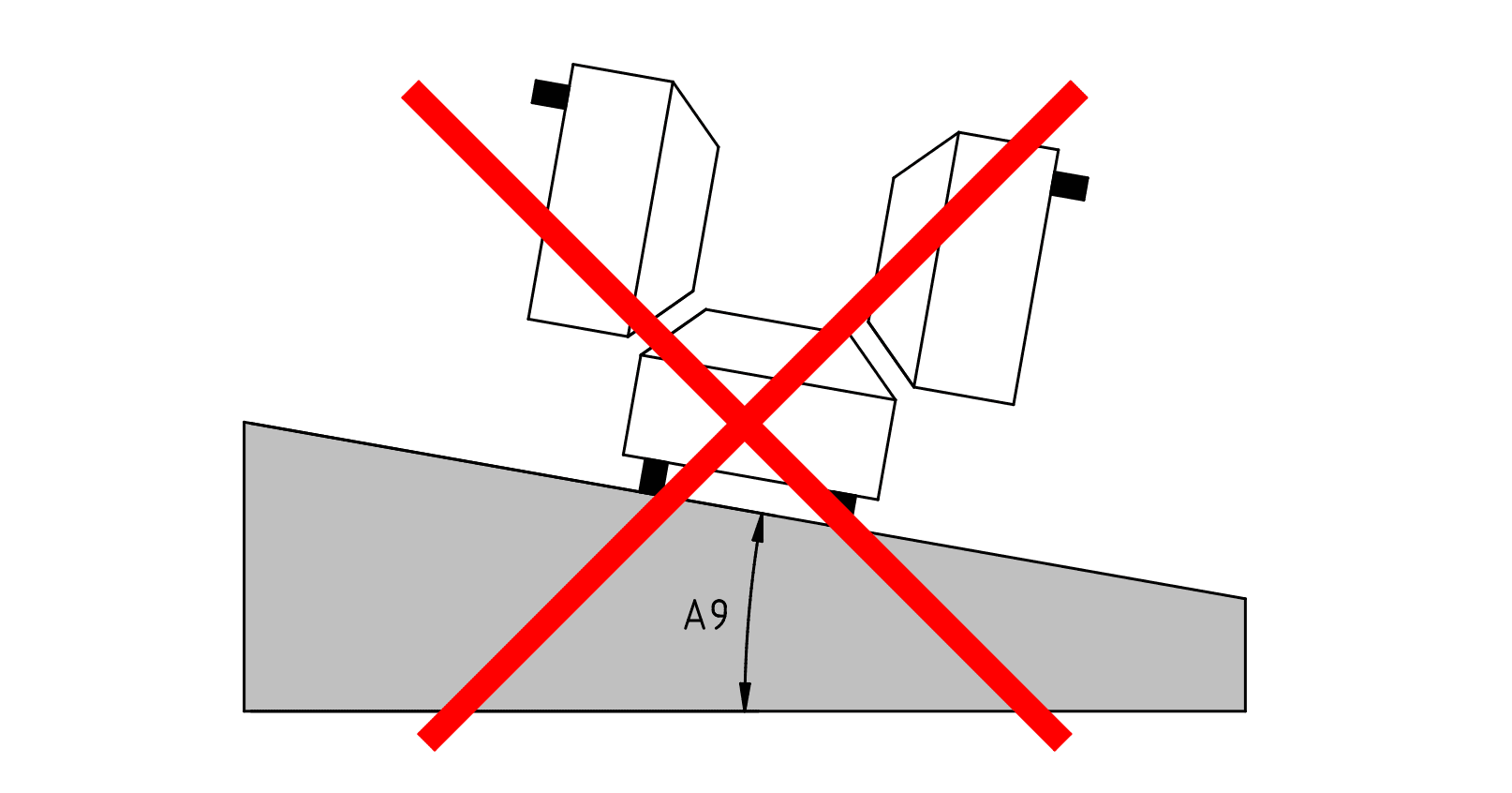

Nigdy nie podnosić ani nie opuszczać modułów bocznych, gdy maszyna jest ustawiona prostopadle do kierunku nachylenia terenu, ponieważ wstrząsy mogą spowodować przewrócenie maszyny.
-
Jeśli grunt jest nierówny i maszyna jest odłączona, musi być zaparkowana w kierunku nachylenia terenu. Zabrania się parkowania prostopadle do nachylenia.
V1 Prędkość jazdy w ruchu drogowym, gdy maszyna jest połączona z ciągnikiem.
-
CH : 40 km/h | 25 mph
-
FR : 25 km/h | 15 mph
Zależy od kraju, ciągnika i innych warunków. Należy respektować obowiązujące ustawodawstwo. W każdym przypadku nie przekraczaj prędkości 40 km/h | 25 mph.
V2 Prędkość ruchu w ruchu drogowym, gdy maszyna jest transportowana na przyczepie.
CH : 100 km/h | 62 mph
Zależy od kraju, przyczepy i innych warunków. Należy respektować obowiązujące ustawodawstwo.
