Wymiana

Wymiana oleju pompy hydraulicznej i przepon

INFORMACJA

Operację tę powinien wykonywać wyłącznie personel wykwalifikowany i doświadczony. Skontaktuj się z dystrybutorem firmy Ecorobotix.

INFORMACJA

Nigdy nie wylewaj zużytego oleju do kanalizacji ani do środowiska. Poddaj recyklingowi zużyty olej zgodnie z lokalnymi przepisami.

Procedura ta jest certyfikowana przez firmę Ecorobotix i może różnić się od procedury producenta pompy hydraulicznej. Zaleca się zapoznanie się z oficjalną procedurą zawartą w instrukcji użytkownika producenta. Firma Ecorobotix nie ponosi odpowiedzialności za żadne uszkodzenia wynikające z ingerencji.

Aby wymienić olej pompy hydraulicznej:

1. Upewnij się, że pompa jest zatrzymana. Pozwól jej ochłodzić się przez 60 minut przed przystąpieniem do pracy.

2. Odłącz przewody. Odkręć i odłącz wszystkie przewody od pompy hydraulicznej.

3. Wyjmij pompę z modułu zbiornika podwójnego. Odkręć 4 śruby mocujące, a następnie ostrożnie wyjmij pompę wraz z uchwytem z modułu zbiornika podwójnego.

4. Wyjmij pompę hydrauliczną z uchwytu. Odkręć 2 śruby łączące pompę z uchwytem, a następnie umieść pompę na płaskiej, stabilnej powierzchni roboczej.

5. Umieść tackę do zbierania oleju blisko pompy. Tacka powinna być wystarczająco duża, aby pomieścić 700 ml | 23.6 fl oz oleju.

6. Spuść zużyty olej. Usuń korkę napełniającą, a następnie przechyl pompę, aby spuścić cały olej do tackę do zbierania oleju.

7. Usuń głowice pompy. Odkręć śruby mocujące głowice pompy i usuń je jeden po drugim.

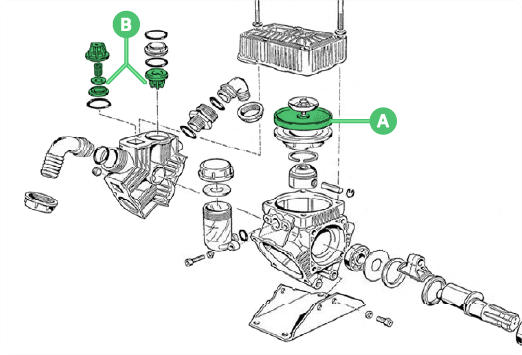

8. Usuń przepony. Odkręć i usuń śrubę mocującą oraz płytę przepony. Następnie ostrożnie usuń zużytą przeponę.

9. Spuść pozostały olej. Spuść pozostały zużyty olej do tackę do zbierania oleju.

10. Zainstaluj nowe przepony. Nasmaruj przeponę nowym olejem, a następnie przeprowadź przeponę przez tłok i umieść ją na dnie. Zamontuj płytę przepony i śrubę, następnie dokręć. Zastosuj moment dokręcenia zgodnie z rozmiarem śruby: M6x1: 5 Nm / M8x1.25: 12 Nm / M10x1.25: 25 Nm.

11. Wymień zawory. Usuń stary zawór i zastąp go nowym.

12. Ponownie zamontuj głowice pompy. Umieść głowice pompy w odpowiedniej pozycji i zabezpiecz je, dokręcając odpowiednie śruby montażowe. Przestrzegaj podanych powyżej momentów dokręcenia.

13. Napełnij nowym olejem. Otwórz korkę napełniającą i napełnij nowym olejem do minimalnego poziomu wskazanego na zbiorniku.
    Używaj wyłącznie oleju SAE 30.

14. Zmontuj ponownie pompę hydrauliczną. Zmontuj pompę hydrauliczną na jej podporze, dokręcając 2 śruby montażowe. Wymień i zabezpiecz pompę hydrauliczną na module zbiornika podwójnego, dokręcając 4 śruby montażowe, a następnie podłącz poprzednio rozłączone przewody.

15. Monitoruj poziom oleju. Regularnie sprawdzaj poziom oleju i jego kolor. Wymień olej zgodnie z tabelą okresowości wymiany.
