Okresowe przeglądy

Tabliczki identyfikacyjne

Obecność i umiejscowienie tablic producenta:

• Tablica modułu oprysku

• Tablica modułu zbiornika podwójnego

• Tablica pompy

Kontrole wstępne

• Musisz wizualnie sprawdzić, czy maszyna jest czysta. W razie potrzeby należy oczyścić maszynę zgodnie z procedurą opisaną w rozdziale Czyszczenie po zabiegu.

• Musisz wizualnie sprawdzić maszynę pod kątem obecności śladów herbicydów, fungicydów, insektycydów lub nawozów.

• Należy sprawdzić, czy ciśnienie opon wynosi 2,0 bar | 29 psi.

• Musisz sprawdzić, czy wszystkie komponenty wskazane na module oprysku i module zbiornika podwójnego są obecne i wizualnie w dobrym stanie.

• Należy sprawdzić, czy urządzenia związane z bezpieczeństwem są obecne zgodnie z opisem zawartym w rozdziale Urządzenia bezpieczeństwa na drodze i wymagania (Urządzenia bezpieczeństwa ruchu drogowego i wymagania).

• Musisz sprawdzić wał odbioru mocy.

• Należy wykonać ogólną kontrolę pracy urządzenia.

Zaczep

• Maszyna musi być zaczepiania zgodnie z rozdziałami Zaczep opryskiwacza i Zaczep systemu zbiorników (Zaczepianie opryskiwacza & Zaczep systemu zbiorników)

• Należy podłączyć wał odbioru mocy (WOM) zgodnie z instrukcjami zawartymi w rozdziale Instrukcje bezpieczeństwa (Instrukcje bezpieczeństwa).

Nieszczelność układu płynów

Nie może być żadnych nieszczelności w płynowym układzie opryskiwacza. Należy przeprowadzić wizualną kontrolę układu płynów w celu wykrycia nieszczelności.

Rama i części wspierające

Należy przeprowadzić wizualną kontrolę wszystkich części wspierających i ramy, aby upewnić się, że znajdują się w dobrym stanie, bez anomalii, ekstremalnej korozji lub innych defektów, które mogłyby wpłynąć na pracę maszyny.

Blokowanie części składanych/rozkładanych

Zgodnie z procedurą Obsługi modułów bocznych:

• Należy sprawdzić, czy wszystkie haki bezpieczeństwa i linki sterujące są obecne i funkcjonalne przed podnoszeniem lub opuszczaniem modułów.

• Należy sprawdzić, czy moduły boczne można obsługiwać.

Wymagania dla maszyny

Nieszczelności (przy wyłączonej pompie)

1. Należy napełnić oba zbiorniki wodą do połowy ich pojemności.

2. Należy utrzymywać pompę w stanie wyłączonym.

3. Należy wizualnie sprawdzić, czy z żadnej części maszyny nie wycieka płyn.

4. Należy wizualnie sprawdzić zbiorniki pod kątem pęknięć, otworów lub innych przejść, przez które może wyciiekać płyn.

Przecieki (przy pompie działającej i bez oprysku)

1. Trzeba napełnić oba zbiorniki wodą do połowy ich pojemności.

2. Należy upewnić się, że ciśnienie wynosi 4,0 bar | 58 psi.

3. Należy wizualnie sprawdzić maszynę pod kątem przecieków.

Przecieki (przy pompie działającej i podczas oprysku)

1. Należy napełnić oba zbiorniki wodą do połowy ich pojemności.

2. Należy otworzyć dysze zgodnie z opisem w rozdziale Sprawdzenie dysz.

3. Należy wizualnie sprawdzić maszynę pod kątem przecieków.

Oprysk na opryskiwaču

Badanie to zapewnia, że maszyna nie opryskuje sama siebie.

1. Należy napełnić oba zbiorniki wodą do połowy ich pojemności.

2. Należy wizualnie sprawdzić, czy żaden płyn nie jest opryskiwany na żadną część opryskiwacza lub na żadne osłony.

Pompa

W przypadku pomiarów na pompie wymiary połączenia wynoszą BSP 1 1/4″.

Wydajność pompy opryskowej

1. Należy otworzyć obwód wydechowy na poziomie pompy.

2. Trzeba podłączyć przepływomierz i system zbierający płyn.

3. Należy włączyć pompę.

4. Trzeba wykonać pomiar wydajności przepływu. Przepływ musi wynosić 60 l/min | 16 US gpm.

Pulsacje ciśnienia opryskiwacza

1. Należy sprawdzić amplitudy pulsacji pompy.

2. Uruchomienie systemu sterowania opryskiwaczem

3. Należy sprawdzić, czy ciśnienie wynosi 3 bar | 44 psi na urządzeniu.

Mieszadła

Należy sprawdzić, czy mieszanie jest widoczne.

Patrz rozdział Mieszanie (Mieszanie).

Zbiornik cieczy roboczej

Pokrywy

Należy wizualnie sprawdzić, czy pokrywy obu zbiorników są obecne i w dobrym stanie.

Otwór wlewowy

Należy wizualnie sprawdzić, czy otwory obu zbiorników są obecne i nie są zablokowane.

Kompensacja ciśnienia

Wizualna kontrola obecności i funkcjonowania regulacji nadciśnienia na zbiorniku fitosanitarnym oraz zaworu regulacji ciśnienia na maszynie.

Wskaźnik poziomu

Należy wizualnie sprawdzić, czy wskaźnik poziomu cieczy w zbiorniku cieczy roboczej lub w całym zespole zbiornika jest wystarczająco widoczny i czytelny z miejsca siedzenia operatora oraz z miejsca załadunku maszyny.

Opróżnianie zbiornika cieczy roboczej

Należy przetestować obydwa zawory spustowe zbiornika. (Spust wody (33) i Spust cieczy roboczej (34) na Schemacie układu płynów (Diagram przepływu).

Systemy pomiarowe, kontrolne i regulacyjne

Stan i funkcjonowanie

1. Wszystkie przyrządy i elementy sterujące znajdujące się na maszynie, które są wymagane do pomiaru, regulacji i kontroli opryskiwacza polowego, muszą funkcjonować prawidłowo.

2. Należy sprawdzić, czy maszyna może być uruchomiona przyciskiem ON/OFF na panelu HMI.

3. Należy sprawdzić, czy tablet pracuje poprawnie.

4. Trzeba zweryfikować, czy tablet może się połączyć z siecią Wi-Fi jednostki.

5. Należy sprawdzić, czy pompa uruchamia się poprzez włączenie przedniego hydraulicznego układu ciągnika.

   Zawór główny musi być ustawiony w pozycji pionowej.

6. Należy sprawdzić, czy pompa zatrzymuje się i uruchamia poprzez ustawienie zaworu głównego w pozycji poziomej, a następnie pionowej.

Trzeba uruchomić cyrkulację płynu w układzie.

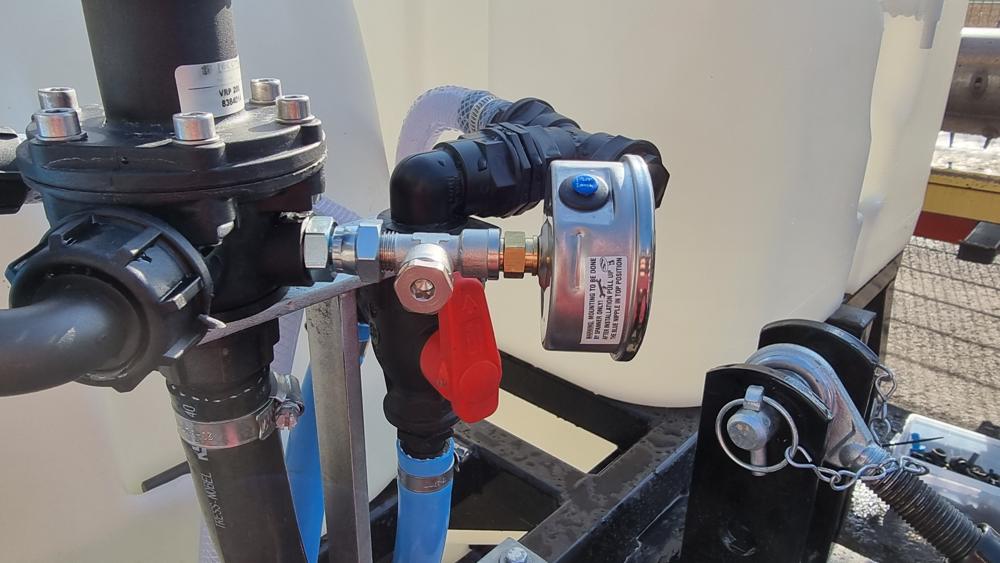

1. Należy sprawdzić, czy manometr w systemie dozowania wskazuje ciśnienie.

2. Należy sprawdzić, czy tablet wskazuje ciśnienie.

3. Na tablecie należy otworzyć i zamknąć wszystkie dysze.

Dostępność

1. Z kabiny ciągnika:

   1. Należy sprawdzić, czy wskaźnik poziomu jest czytelny na całej wysokości.

   2. Należy sprawdzić, czy manometr systemu rozdzielczego jest czytelny.

   3. Należy sprawdzić, czy tablet funkcjonuje prawidłowo.

2. Na module zbiornika dwukomorowego:

   1. Należy sprawdzić działanie regulatora ciśnienia poprzez nieznaczną zmianę ciśnienia i odczytanie wartości wskazanej przez manometr.

Działanie sekcji podestów

1. Należy poddać obwód fluidyczny ciśnieniu.

2. W aplikacji należy aktywować tryb Flushing (Płukanie).

3. Należy kolejno testować belki polowe jeden po drugim poprzez aktywowanie i dezaktywowanie różnych sekcji 2-metrowych w interfejsie użytkownika na tablecie.

4. Należy sprawdzić, czy belki polowe wykonują oprysk.

Działanie sekcji podestów

Sprawdzanie prędkości

1. W interfejsie użytkownika należy utworzyć misję i ją uruchomić.

2. Należy prowadzić maszynę ze stałą prędkością na prostej odcinku.

3. Należy sprawdzić, czy prędkość wskazana na tablecie odpowiada prędkości wskazanej na liczniku ciągnika (odchylenia wynoszące około ± 0,5 km/h | 0,31 mph są normalne).

Sprawdzanie manometru

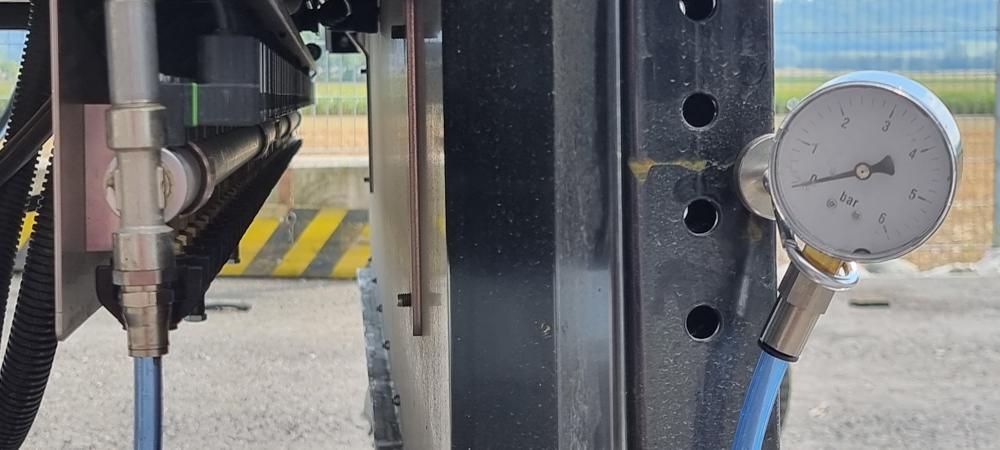

1. Należy zamontować manometr odniesienia na trójniku manometru. Rozmiar gwintu: G1/4″.

2. Należy włączyć pompę.

3. Należy porównać wartości manometru ciśnienia maszyny z manometrem ciśnienia odniesienia.

Sprawdzanie czujnika ciśnienia na lewej belce polowej

1. Należy opuścić lewy moduł boczny.

2. Należy zamontować manometr odniesienia na trójniku belki polowej.

3. Należy włączyć pompę.

4. Należy porównać wartości ciśnienia wyświetlane na tablecie z manometrem odniesienia.

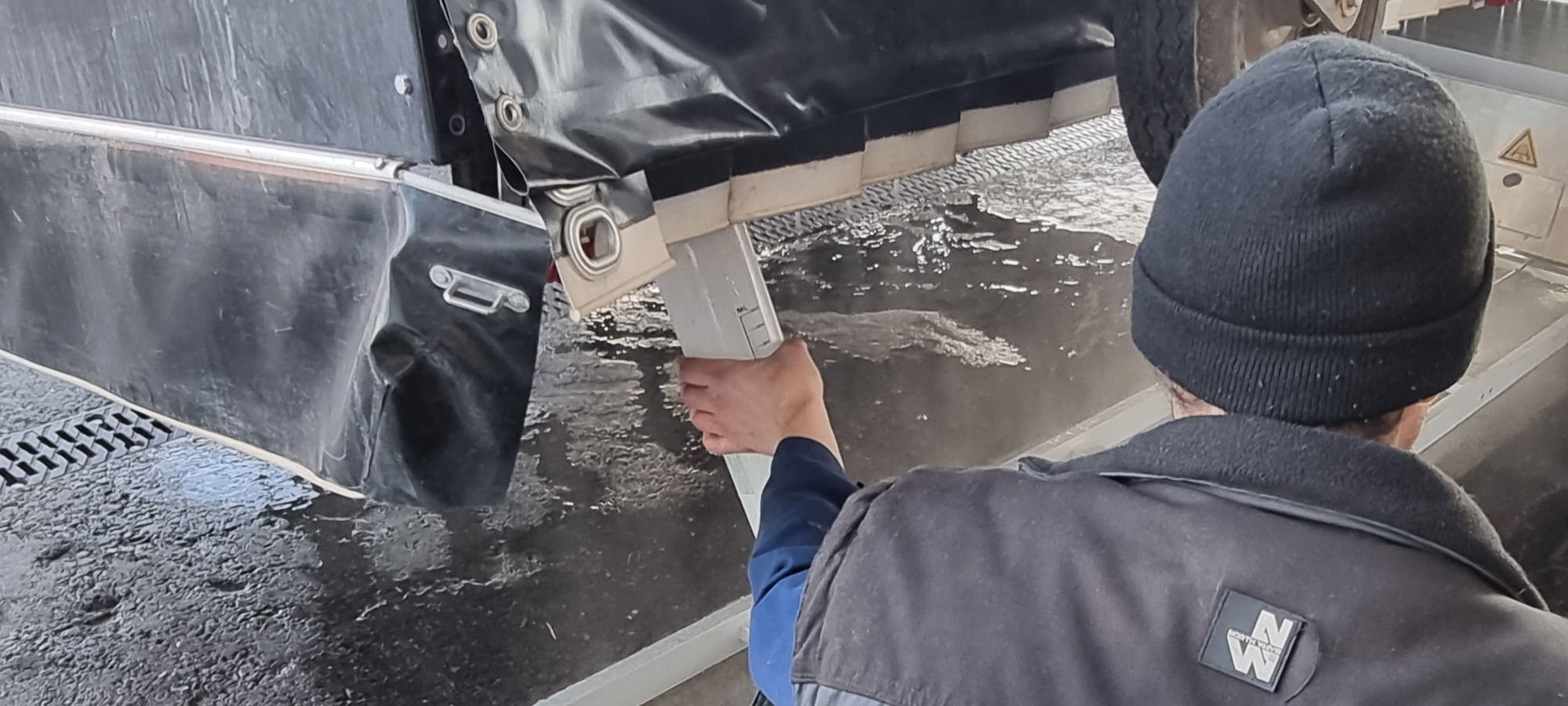

Kontrola przepływu dyszy

1. Należy opuścić moduły boczne.

2. Należy włączyć cyrkulację płynu.

3. Należy opróżnić system (usuwanie powietrza z obwodu).

4. Należy umieścić cylinder miarowy pod dyszą.

5. Należy otworzyć dyszę na czas jednej minuty.

6. Należy sprawdzić zebrana objętość.

Regulator ciśnienia

1. Należy opuścić moduły boczne.

2. Należy włączyć cyrkulację płynu.

3. Należy opróżnić system (usuwanie powietrza z obwodu).

4. Należy odczytać wartość ciśnienia na tablecie.

5. Należy otworzyć całą belkę polową.

6. Należy odczytać wartość ciśnienia na tablecie i porównać z poprzednią wartością.

Manometr

Obecność

1. Należy przeprowadzić wizualną kontrolę obecności manometru systemu rozdzielczego.

2. Należy sprawdzić na tablecie, czy czujnik ciśnienia lewej belki polowej zwraca wartość.

Średnica manometru analogowego

Należy sprawdzić, że średnica manometru systemu rozdzielczego wynosi 63 mm | 2.48 in lub większa.

Zakres pomiarowy

1. Należy sprawdzić, że manometr ma pełny zakres 6 bar | 87 psi.

2. Należy sprawdzić, że manometr posiada podziałkę 1 bar | 14.5 psi.

Czytelność

Należy sprawdzić, że manometr na systemie dozowania można odczytać z kabiny traktora.

Węże i przewody

Stan węży i przewodów

• Należy przeprowadzić wizualną kontrolę poprawności połączeń.

• Należy sprawdzić maksymalne zagięcia. (Minimalny promień zagięcia przewodów).

• Należy przeprowadzić wizualną kontrolę braku wycieków.

• Należy przeprowadzić wizualną kontrolę, czy znajdują się w dobrym stanie i czy nie są rozdęte.

Filtry

Lista filtrów

Odwołaj się do Schematu układu płynów (Diagram przepływu) w celu ustalenia nomenklaturowych odniesień.

• Kosz filtracyjny zbiornika wody (30).

• Kosz filtracyjny zbiornika ciecz roboczą (29).

• Filtr ssący (4).

• Filtr ciśnieniowy (18).

Badania

Dla wszystkich filtrów wymienionych powyżej:

• Należy wizualnie sprawdzić obecność filtrów.

• Należy wizualnie sprawdzić ich stan.

• Należy wizualnie sprawdzić, czy rozmiary oczek siatki są odpowiednie (Filtry).

• Należy sprawdzić możliwość zastąpienia filtrów nowymi w razie potrzeby.

Belka polowa i mocowanie dysz rozpylających

Stabilność belki polowej w kierunku poziomym

1. Należy opuścić moduły boczne.

2. Dla każdej z trzech belek polowych:

   1. Należy opuścić podesty do poziomu minimum za pomocą przewidzianych przełączników.

   2. Należy wizualnie sprawdzić, czy belki polowe znajdują się w pozycji poziomej.

   3. Należy podnieść podesty do poziomu maksimum za pomocą przewidzianych przełączników.

   4. Należy wizualnie sprawdzić, czy podesty nie wykazują nadmiernego luzu po podniesieni.

Defekty strukturalne

1. Należy opuścić moduły boczne.

2. Dla każdej z trzech belek polowych:

   1. Trzeba sprawdzić, czy przy pociągnięciu lub naciśnięciu ręką nie występuje nadmierna luz.

Odstęp dysz

1. Należy opuścić moduły boczne.

2. Dla każdej z 3 belek polowych

   1. Należy opuścić podesty co najmniej przy użyciu udostępnionych przełączników.

   2. Trzeba sprawdzić, czy odległość między każdą dyszą wynosi 4 cm | 1,57 cala.

Orientacja dyszy

1. Należy opuścić moduły boczne.

2. Należy regulować wysokość belek polowych tak, aby dolne końce dysz znajdowały się 20 cm | 7,87 cala od gruntu.

3. Na tablecie należy kliknąć przycisk Primowania.

4. Trzeba wizualnie sprawdzić, czy strumienie są ustawione pionowo.

Różnica wysokości (szczelina pionowa)

1. Należy opuścić moduły boczne.

2. Należy regulować wysokość belek polowych tak, aby dolne końce dysz znajdowały się 20 cm | 7,87 cala od gruntu.

3. Trzeba sprawdzić, czy odległość do gruntu jest jednakowa dla wszystkich dysz.

Odchylenia w płaszczyźnie poziomej

1. Należy opuścić moduły boczne.

2. Dla każdej z trzech belek polowych:

   1. Należy opuścić podesty do poziomu minimum za pomocą przewidzianych przełączników.

   2. Należy wizualnie sprawdzić, czy podesty nie są zagięte w płaszczyźnie poziomej.

Regulacja wysokości

1. Należy sprawdzić, czy włączniki regulacji wysokości na podestach są funkcjonalne.

2. Należy wizualnie sprawdzić, czy podesty pozostają stabilne po zmianie ustawienia wysokości.

Tłumienie, korekcja równowagi i stabilizacja w płaszczyźnie pionowej

Należy wizualnie sprawdzić, czy podesty poruszają się płynnie w górę i w dół.

Zwrot wyrównany ciśnieniem

• Jeśli maszyna jest wyposażona w system regulacji ciśnienia, mierzone na manometrze oprysku 10 sekund po zamknięciu belki polowej, zmiana ciśnienia nie przekracza ± 10% gdy sekcje są zamykane kolejno jedna po drugiej.

• Test funkcjonalny z pełną belką polową – należy zamknąć belki polowe kolejno jedna po drugiej i odczytać ciśnienie oprysku wyświetlane na tablecie. Patrz rozdział Początek pola.

Dysze

Równoważność

Należy wizualnie sprawdzić, że wszystkie dysze są tego samego typu.

Kropla po kropli

5 sekund po wyłączeniu ciśnienia oprysku z dysz wypływa nie więcej niż 2 ml | 0,07 fl oz.

1. Należy aktywować tryb Priming (Zasysanie / odpowietrzanie).

2. Należy dezaktywować tryb Priming (Zasysanie / odpowietrzanie).

3. Należy umieścić cylinder miarowy pod dyszą.

4. Należy czekać przez 5 sekund.

Poziomość urządzeń

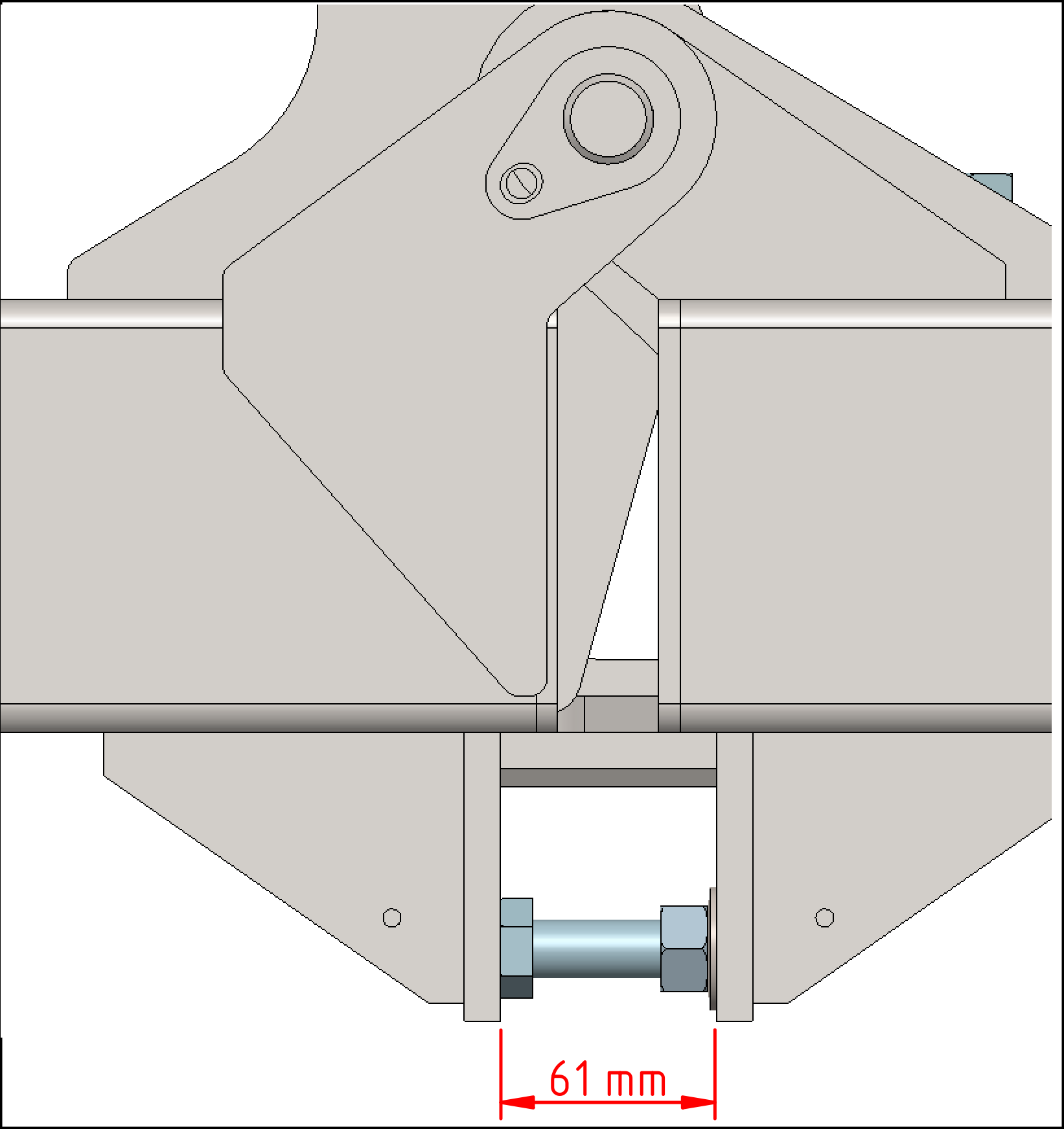

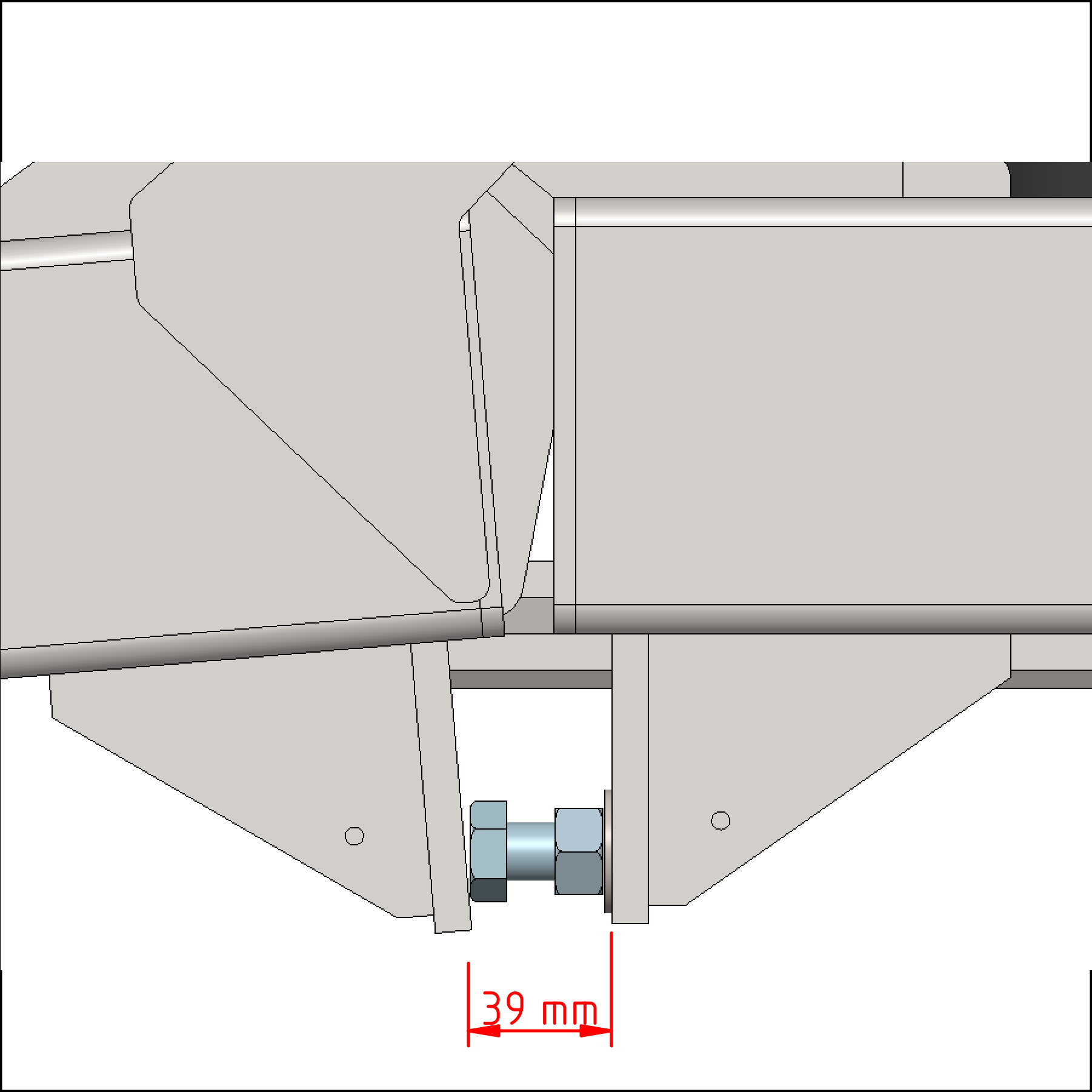

Jeśli urządzenia muszą być poziome bez dotykania ziemi, należy wyregulować śruby zatrzymujące tak, aby wysuwały się na 61 mm | 2.4 in. Należy wyregulować 6 śrub.
