Sostituzione dell'olio della pompa idraulica e dei diaframmi
INFORMAZIONI
Solo il personale qualificato ed esperto deve eseguire questa operazione. Contattare il rivenditore Ecorobotix.
INFORMAZIONI
Non smaltire mai l'olio usato nello scarico o nell'ambiente. Riciclare l'olio usato in conformità alle normative locali.
Questa procedura è certificata da Ecorobotix e può differire da quella del produttore della pompa idraulica. Si consiglia di consultare la procedura ufficiale nel manuale d'uso del produttore. Ecorobotix non può essere ritenuta responsabile per alcun guasto derivante da manomissioni.
Per cambiare l'olio della pompa idraulica:
-
Assicurarsi che la pompa sia ferma. Lasciare raffreddare per 60 minuti prima di maneggiare.
-
Scollegare i tubi. Svitare e scollegare tutti i tubi dalla pompa idraulica.
-
Rimuovere la pompa dal modulo serbatoio doppio. Svitare i 4 bulloni di supporto, quindi rimuovere con cautela la pompa e il suo supporto dal modulo serbatoio doppio.
-
Rimuovere la pompa idraulica dalla staffa. Svitare i 2 bulloni che collegano la pompa e la staffa insieme, quindi posizionare la pompa su una superficie di lavoro piana e stabile.
-
Posizionare un vassoio di raccolta in prossimità della pompa. Il vassoio deve essere sufficientemente capiente per contenere 700 ml | 23,6 fl oz di olio.
-
Scaricare l'olio usato. Rimuovere il tappo di riempimento, quindi inclinare la pompa per scaricare completamente tutto l'olio nel vassoio di raccolta.
-
Rimuovere le teste pompa. Svitare i bulloni che fissano le teste pompa e rimuoverle una alla volta.
-

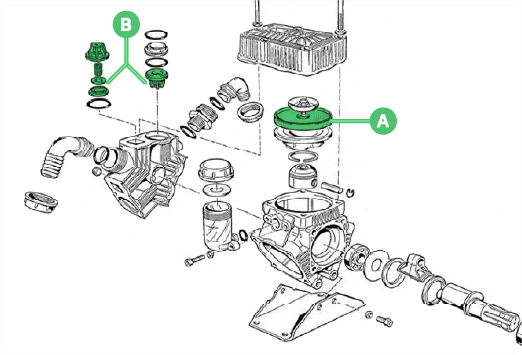

Rimuovere i diaframmi. Svitare e rimuovere il bullone di fissaggio e la piastra del diaframma. Quindi rimuovere con attenzione il diaframma usato.
-
Scaricare l'olio residuo rimanente nel vassoio di raccolta.
-
Installare i nuovi diaframmi. Lubrificare il diaframma con olio nuovo, quindi inserire il diaframma attraverso lo stantuffo e posizionarlo al fondo. Sostituire la piastra del diaframma e il bullone, quindi serrare. Fare riferimento alle coppie di serraggio secondo la dimensione del bullone: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.
-
Sostituire le valvole. Rimuovere la valvola vecchia e sostituirla con una nuova.
-
Rimontare le teste pompa. Posizionare le teste pompa in sede e fissarle serrando i corrispondenti bulloni di fissaggio. Osservare le coppie di serraggio sopra indicate.
-
Riempire con olio nuovo. Aprire il tappo di riempimento e riempire con olio nuovo fino al livello minimo indicato.
-
Rimontare la pompa. Assemblare la pompa sul suo supporto serrando i 2 bulloni di fissaggio. Rimontare e fissare la pompa sul modulo a doppio serbatoio serrando i 4 bulloni di fissaggio, quindi riconnettere i tubi precedentemente scollegati.
-
Monitorare il livello dell'olio. Controllare regolarmente il livello e il colore dell'olio. Sostituire l'olio secondo la tabella di periodicità.
