Ispezioni periodiche

Targhe di identificazione

Presenza e posizione delle targhe del costruttore:

• Targa del modulo di irrorazione

• Targa del modulo serbatoio doppio

• Targa della pompa

Controlli preliminari

• Verificare visivamente che la macchina sia pulita. Se necessario, pulire la macchina secondo la procedura descritta nel capitolo Pulizia dopo il trattamento.

• Verificare visivamente la macchina per eventuali tracce di erbicidi, fungicidi, insetticidi o fertilizzanti.

• Verificare che la pressione dei pneumatici sia 2,0 bar | 29 psi.

• Verificare che tutti i componenti indicati sul modulo di irrorazione e sul modulo serbatoio doppio siano presenti e visivamente in buone condizioni.

• Verificare che l'equipaggiamento relativo alla sicurezza sia presente come descritto nel capitolo Dispositivi di sicurezza stradale e requisiti (Dispositivi di sicurezza stradale e prescrizioni obbligatorie).

• Controllare la presa di forza.

• Eseguire un controllo generale di funzionamento.

Attacco

• La macchina deve essere agganciata in conformità ai capitoli Attacco dell'irroratrice e Attacco del sistema di serbatoi (Attacco dell'irroratrice & Attacco sistema di serbatoi)

• Collegare la presa di forza (PTO) come indicato nel capitolo Istruzioni di sicurezza (Istruzioni di sicurezza).

Perdite del sistema fluidico

Non devono verificarsi perdite dal sistema fluidico dell'irroratrice. Controllare visivamente il sistema fluidico per eventuali perdite.

Telaio e componenti di supporto

Controllare visivamente che tutte le parti di supporto e il telaio siano in buone condizioni, privi di anomalie, corrosione estrema o altri difetti che potrebbero compromettere il funzionamento della macchina.

Bloccaggio delle parti pieghevoli/richiudibili

In conformità a Movimentazione dei moduli laterali:

• Verificare che i ganci di sicurezza e i cavi di azionamento siano presenti e funzionali prima di sollevare o abbassare i moduli.

• Verificare che i moduli laterali possano essere azionati.

Requisiti della macchina

Perdite (con pompa spenta)

1. Riempire entrambi i serbatoi fino alla metà della loro capacità con acqua.

2. Mantenere la pompa ferma.

3. Verificare visivamente che nessun fluido fuoriesca da alcuna parte della macchina.

4. Verificare visivamente i serbatoi per eventuali crepe, fori o altre aperture attraverso cui del fluido potrebbe fuoriuscire.

Perdite (con pompa in funzione e senza irrorazione)

1. Riempire entrambi i serbatoi con acqua fino a metà della loro capacità.

2. Accertarsi che la pressione sia 4,0 bar | 58 psi.

3. Verificare visivamente la macchina per eventuali perdite.

Perdite (con pompa in funzione e con irrorazione)

1. Riempire entrambi i serbatoi fino alla metà della loro capacità con acqua.

2. Aprire gli ugelli come descritto nel capitolo Controllo degli ugelli.

3. Verificare visivamente la macchina per eventuali perdite.

Irrorazione sull'irroratrice

Questo test assicura che la macchina non irrorzi se stessa.

1. Riempire entrambi i serbatoi fino alla metà della loro capacità con acqua.

2. Verificare visivamente che nessun liquido sia irrorato su alcuna parte dell'irroratrice o su alcuna protezione.

Pompa

Per le misurazioni sulla pompa, le dimensioni dell'accoppiamento sono BSP 1 1/4″.

Portata della pompa di irrorazione

1. Aprire il circuito di scarico a livello della pompa.

2. Collegare un flussometro e un sistema di raccolta del liquido.

3. Avviare la pompa.

4. Eseguire la misurazione della portata. La portata deve essere 60 l/min | 16 US gpm.

Impulsi di pressione di spruzzo

1. Le ampiezze dell'impulso della pompa devono essere controllate.

2. Avvio del sistema di controllo dell'irroratrice

3. Verificare che la pressione sia 3 bar | 44 psi sulla tavoletta.

Agitatori

Verificare che l'agitazione sia visibile.

Vedere il capitolo Agitazione (Agitazione).

Serbatoio di miscela

Coperchi

Verificare visivamente che i coperchi di entrambi i serbatoi siano presenti e in buone condizioni.

Foro di riempimento

Verificare visivamente che gli orifizi di entrambi i serbatoi siano presenti e non ostruiti.

Compensazione della pressione

Controllo visivo della presenza e del funzionamento della regolazione della sovrapressione sul serbatoio fitoiateutico nonché della valvola di regolazione della pressione sulla macchina.

Indicatore di livello

Verificare visivamente che l'indicatore del livello del liquido nel serbatoio di miscela o nell'intero gruppo serbatoi sia sufficientemente visibile e leggibile dal sedile del conducente e dal luogo di riempimento della macchina.

Svuotamento del serbatoio di miscela

Collaudare entrambe le valvole di scarico del serbatoio. (Scarico acqua (33) e Scarico miscela (34) sul diagramma fluidico (Diagramma fluidico).

Sistemi di misurazione, controllo e regolazione

Condizioni e funzionamento

1. Tutti gli strumenti e i comandi presenti sulla macchina, necessari per la misurazione, la regolazione e il controllo dell'irroratrice, devono funzionare correttamente.

2. Verificare che la macchina possa essere accesa mediante il pulsante ON/OFF sull'HMI.

3. Verificare che la tavoletta sia in funzione.

4. Verificare che la tavoletta sia in grado di connettersi al Wi-Fi dell'unità.

5. Verificare che la pompa si avvii attivando l'unità idraulica anteriore del trattore.

   La valvola generale deve essere posizionata verticalmente.

6. Verificare che la pompa si arresti e si avvii posizionando la valvola generale orizzontalmente e quindi verticalmente.

Avviare la circolazione del liquido nel sistema.

1. Verificare che il manometro del sistema di erogazione indichi la pressione.

2. Verificare che la tavoletta indichi la pressione.

3. Sulla tavoletta, aprire e chiudere tutti gli ugelli.

Accessibilità

1. Dalla cabina del trattore:

   1. Verificare che l'indicatore di livello sia leggibile su tutta l'altezza.

   2. Verificare che il manometro del sistema di distribuzione sia leggibile.

   3. Verificare che la tavoletta sia funzionante.

2. Sul modulo serbatoio doppio:

   1. Verificare che il regolatore di pressione sia funzionante modificando leggermente la pressione e leggendo il valore restituito dal manometro.

Funzionamento delle sezioni di rampa

1. Mettere il circuito fluidico sotto pressione.

2. Sull'applicazione, attivare la modalità Flushing (Risciacquo).

3. Testare successivamente le barre irroratrici una per una attivando e disattivando le diverse sezioni di 2 metri nell'interfaccia utente sulla tavoletta.

4. Verificare che le barre irroratrici stiano irrorando.

Funzionamento delle sezioni di rampa

Controllo della velocità

1. Sull'interfaccia utente, creare una missione e avviarla.

2. Condurre la macchina a velocità costante su una distanza rettilinea.

3. Verificare che la velocità indicata sulla tavoletta corrisponda alla velocità indicata sul contachilometri del trattore (deviazioni di circa ± 0,5 km/h | 0,31 mph sono normali).

Controllo del manometro

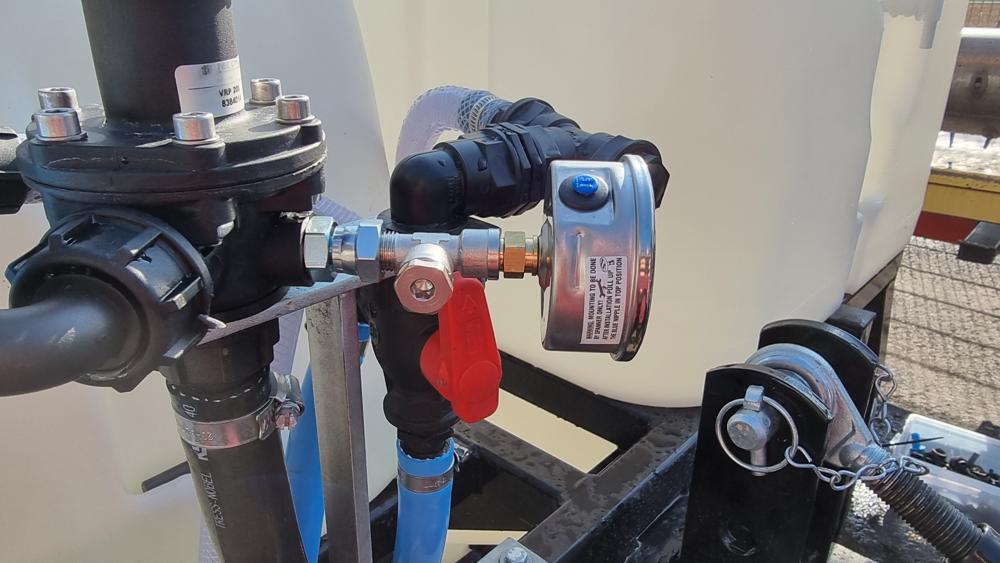

1. Montare un manometro di riferimento sul raccordo a T del manometro. Filettatura: G1/4″.

2. Avviare la pompa.

3. Confrontate i valori del manometro della macchina con il manometro di riferimento.

Controllo del sensore di pressione sulla barra irroratrice sinistra

1. Abbassate il modulo laterale sinistro.

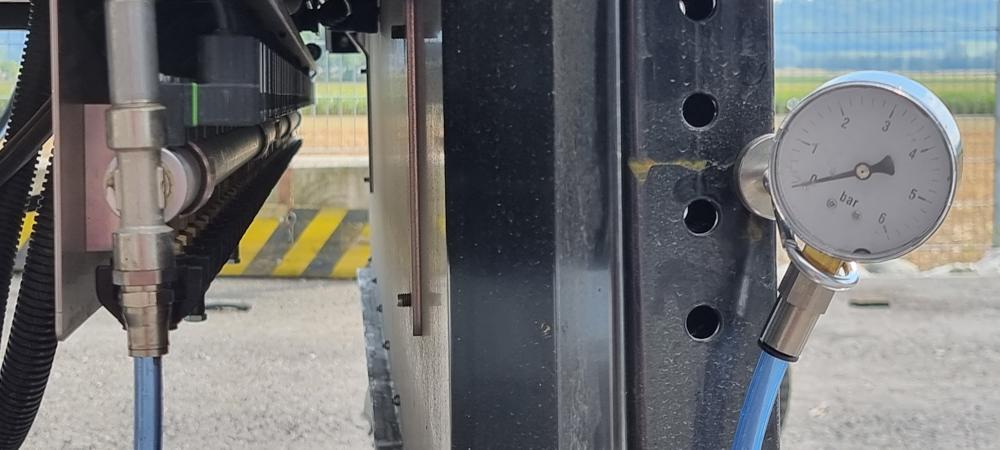

2. Montate un manometro di riferimento sul pezzo a T della barra irroratrice.

3. Avviare la pompa.

4. Confrontate i valori della pressione visualizzati sulla tavoletta con il manometro di riferimento.

Controllo della portata dell'ugello

1. Abbassate i moduli laterali.

2. Avviate la circolazione del liquido.

3. Drenate il sistema (Spurgo dell'aria dal circuito).

4. Posizionate un cilindro graduato sotto un ugello.

5. Aprite l'ugello per un minuto.

6. Controllate il volume raccolto.

Regolatore di pressione

1. Abbassate i moduli laterali.

2. Avviate la circolazione del liquido.

3. Drenate il sistema (Spurgo dell'aria dal circuito).

4. Leggete il valore di pressione sulla tavoletta.

5. Aprite una barra irroratrice completa.

6. Leggete il valore di pressione sulla tavoletta e confrontatelo con il valore precedente.

Manometro

Presenza

1. Verificare visivamente che il manometro del sistema di distribuzione sia presente.

2. Verificare sulla tavoletta che il sensore di pressione della barra irroratrice sinistra restituisca un valore.

Diametro del manometro analogico

Verificare che il diametro del manometro del sistema di distribuzione sia pari a 63 mm | 2,48 in o superiore.

Taratura

1. Verificare che il manometro abbia una portata massima di 6 bar | 87 psi.

2. Verificare che il manometro abbia graduazioni di 1 bar | 14,5 psi.

Leggibilità

Verificare che il manometro sul sistema di erogazione sia leggibile dalla cabina del trattore.

Tubi e condotte

Condizione dei tubi e delle condotte

• Verificare visivamente che i raccordi siano corretti.

• Controllare le curve massime. (Raggio di curvatura minimo delle condotte).

• Verificare visivamente che non presentino perdite.

• Verificare visivamente che siano in buone condizioni e che non presentino gonfiori.

Filtri

Elenco dei filtri

Fare riferimento al diagramma fluidico (Diagramma fluidico) per la nomenclatura.

• Cestello filtro del serbatoio dell'acqua (30).

• Cestello filtro del serbatoio della miscela (29).

• Filtro di aspirazione (4).

• Filtro di sezione (18).

Verifiche

Per tutti i filtri definiti in precedenza:

• Verificare visivamente che i filtri siano presenti.

• Verificare visivamente le loro condizioni.

• Verificare visivamente che le dimensioni delle maglie siano appropriate (Filtri).

• Verificare che i filtri possano essere sostituiti con nuovi se necessario.

Barra irroratrice e attacco degli ugelli

Stabilità della barra irroratrice in direzione orizzontale

1. Abbassate i moduli laterali.

2. Per ciascuna delle 3 barre irroratrici:

   1. Abbassare le rampe al minimo utilizzando gli interruttori forniti.

   2. Verificare visivamente che le barre irroratrici siano orizzontali.

   3. Sollevare le rampe al massimo utilizzando gli interruttori forniti.

   4. Verificare visivamente che le rampe non presentino gioco eccessivo quando sollevate.

Difetti strutturali

1. Abbassate i moduli laterali.

2. Per ciascuna delle 3 barre irroratrici:

   1. Controllare l'assenza di allentamenti eccessivi quando tirate o spinte a mano.

Spaziatura degli ugelli

1. Abbassate i moduli laterali.

2. Per ciascuna delle 3 barre irroratrici

   1. Abbassare le rampe al minimo utilizzando gli interruttori forniti.

   2. Verificare che la distanza tra ciascun ugello sia 4 cm | 1,57 in.

Orientamento degli ugelli

1. Abbassate i moduli laterali.

2. Regolare l'altezza delle barre irroratrici affinché le estremità inferiori degli ugelli si trovino a 20 cm | 7,87 in dal suolo.

3. Sulla tavoletta, fare clic sul pulsante Priming.

4. Verificare visivamente che i getti siano verticali.

Differenza di altezza (distacco verticale)

1. Abbassate i moduli laterali.

2. Regolare l'altezza delle barre irroratrici affinché le estremità inferiori degli ugelli si trovino a 20 cm | 7,87 in dal suolo.

3. Controllare che la distanza dal suolo sia identica per tutti gli ugelli.

Deviazioni nel piano orizzontale

1. Abbassate i moduli laterali.

2. Per ciascuna delle 3 barre irroratrici:

   1. Abbassare le rampe al minimo utilizzando gli interruttori forniti.

   2. Verificare visivamente che le rampe non siano piegate nel piano orizzontale.

Regolazione dell'altezza

1. Verificare che gli interruttori di regolazione dell'altezza sulle rampe siano funzionali.

2. Controllare visivamente che le rampe rimangono stabili dopo una modifica della regolazione dell'altezza.

Smorzamento, correzione dell'equilibrio e stabilizzazione nel piano verticale

Controllare visivamente che le rampe si alzano e si abbassano agevolmente.

Ritorno compensato in pressione

• Se la macchina è dotata di un sistema di regolazione della pressione, misurato sul manometro di irrorazione 10 secondi dopo la chiusura di una barra irroratrice, la variazione di pressione non deve superare ± 10% quando le sezioni vengono chiuse una per una.

• Prova funzionale: con una barra irroratrice completa, chiudere le barre irroratrici una alla volta e leggere la pressione di irrorazione visualizzata sulla tavoletta. Vedere capitolo Inizio del campo.

Ugelli

Equivalenza

Controllare visivamente che tutti gli ugelli siano dello stesso tipo.

Goccia per goccia

5 secondi dopo lo spegnimento della pressione di irrorazione, non più di 2 ml | 0,07 fl oz fuoriusciranno dagli ugelli.

1. Attivare la modalità Priming (Adescamento).

2. Disattivare la modalità Priming (Adescamento).

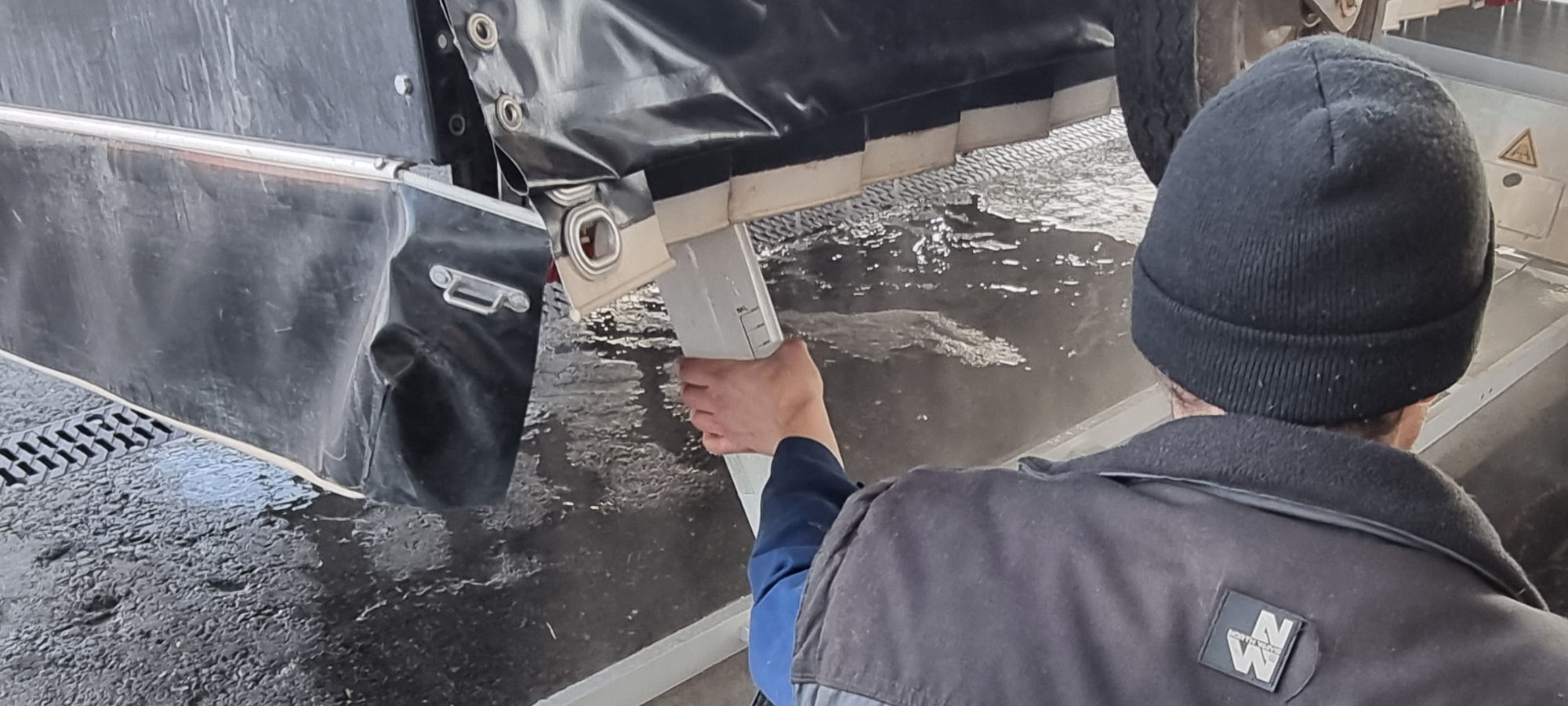

3. Posizionate un cilindro graduato sotto un ugello.

4. Attendere 5 secondi.

Orizzontalità delle unità

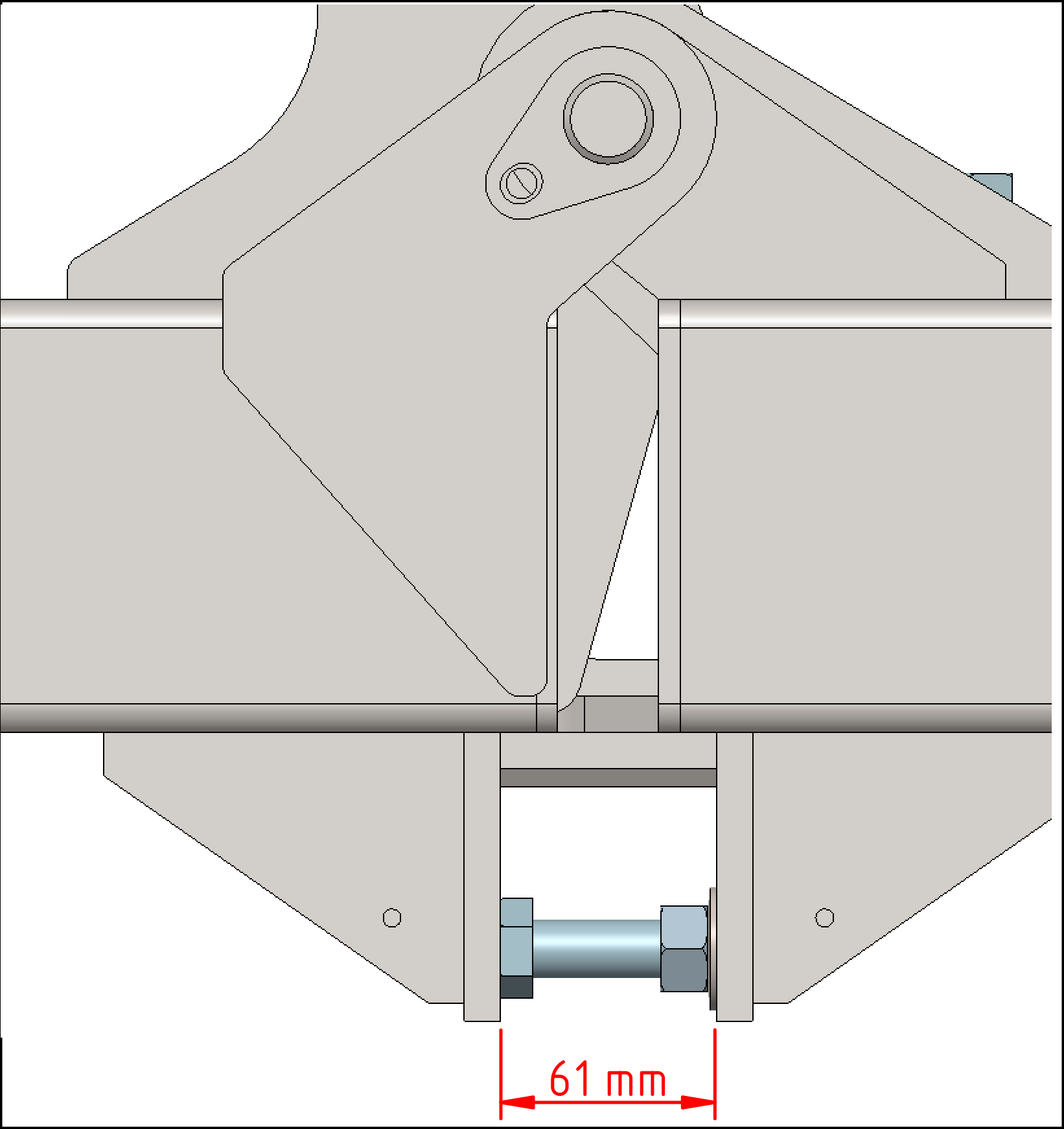

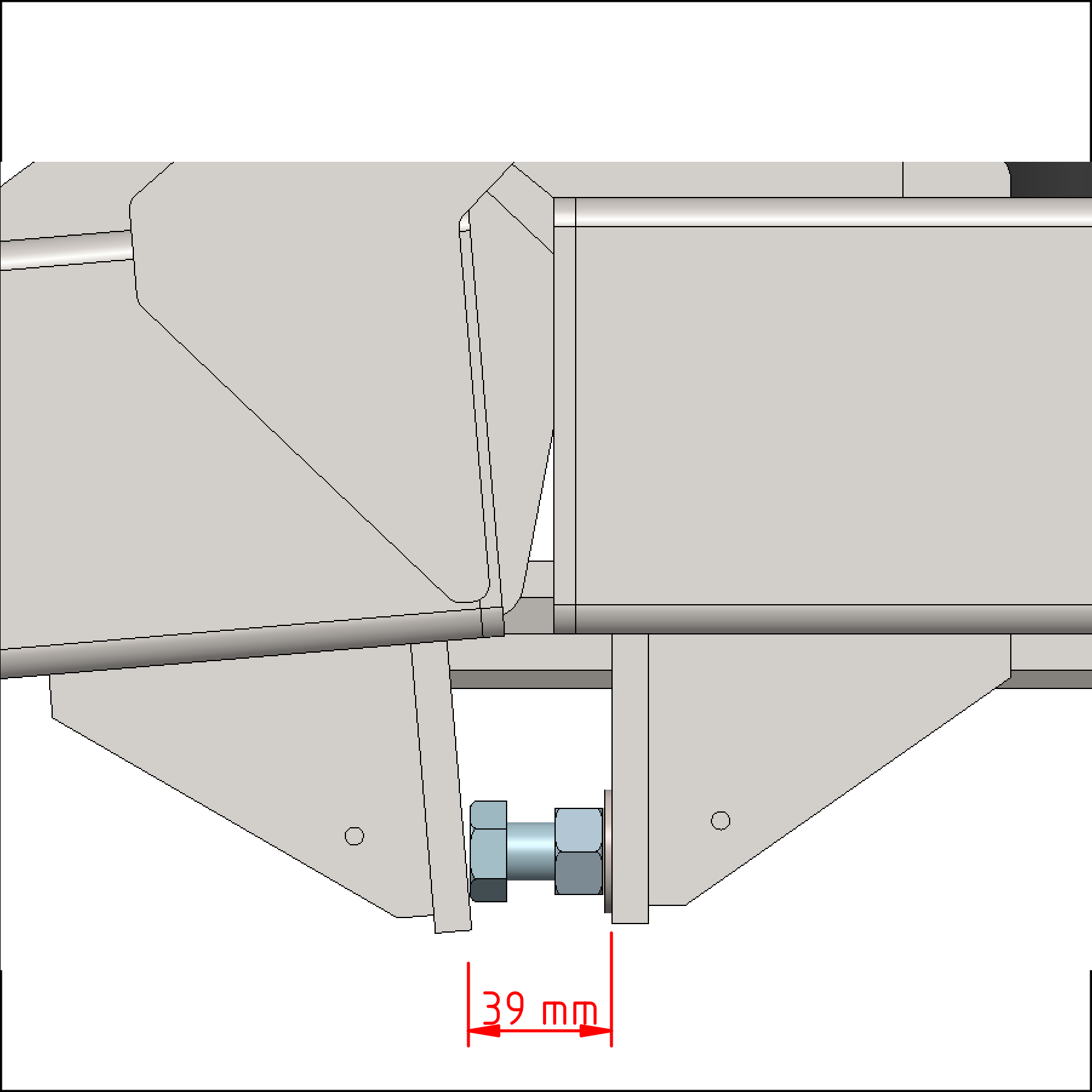

Se le unità devono essere orizzontali senza toccare il terreno, le viti di arresto devono essere regolate in modo che sporgano 61 mm | 2,4 in. Sono presenti 6 viti da regolare.
