Nel campo

  1. Assicurarsi che le lenti delle 6 Vision Box siano pulite e in buone condizioni. Se necessario, utilizzare un panno pulito e un liquido per la pulizia del vetro per pulirle.

INFORMAZIONE

Non utilizzare una idropulitrice per pulire l'ottica.

INFORMAZIONE

Le due scatole flash alle estremità non sono accessibili in questo momento; pertanto, possono essere pulite solo dopo l'abbassamento dei moduli.


  1. Abbassare l'attacco a tre punti posteriore in modo che le ruote del modulo centrale tocchino il terreno.


  1. Configurare l'attacco a tre punti posteriore nella posizione di lavoro, utilizzando il foro di montaggio oblunga per l'attacco del tirante superiore.

INFORMAZIONE

L'attacco del tirante superiore deve trovarsi al centro del foro oblunga quando la macchina è in piano, per consentire alla macchina di seguire l'inclinazione del terreno.


  1. Regolare il parallelismo del modulo centrale rispetto al suolo:

    1. Regolare l'altezza dell'attacco a tre punti affinché il perno sul braccio centrale superiore sia posizionato al centro del foro sagomato.

    2. Regolare l'arresto di sollevamento del trattore affinché i coperchi siano paralleli al suolo.

    3. Controllare visivamente il parallelismo.


  1. Sbloccare i ganci di sicurezza sui moduli.


  1. Sollevare l'attacco a tre punti posteriore.


  1. Abbassare i moduli laterali.

  2. Pulire l'ottica dei flash terminali se necessario.


  1. Regolare l'altezza delle ruote laterali in modo che corrisponda all'altezza delle ruote del modulo centrale.


  1. Regolare la posizione orizzontale delle ruote. L'allentamento e il serraggio si eseguono con una chiave inglese da 17 mm | 0,67 in.


  1. Configurare la modalità di sterzo delle ruote:

    1. Ruote girevoli: pascoli

    2. Ruote fisse: colture da campo, colture diserbomate o ortaggi.


  1. Abbassare l'irroratrice finché le ruote non toccano il terreno.


  1. Regolare l'altezza delle barre irroratrici in modo che la parte inferiore degli ugelli sia a 20 cm | 7,87 pollici di distanza verticale dalle superfici da trattare. Regolare l'altezza in base allo stadio di sviluppo della coltura.

Images_Régler hauteur des barres.png

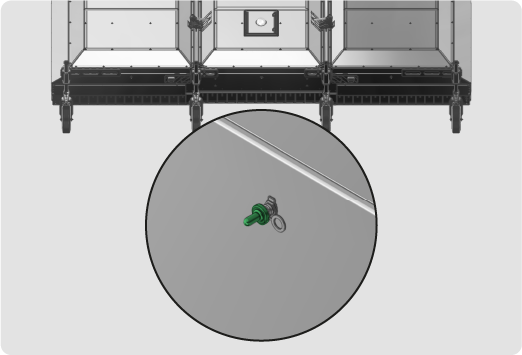

  1. Il sistema di sollevamento delle barre irroratrici è azionato:

    1. Dal pulsante ubicato sul retro di ogni modulo (sollevamento e abbassamento delle barre).

    2. Sul tablet con la funzione AutoBar, che regola automaticamente e continuamente tutte le barre a una distanza di 26 cm | 10,24 pollici dal bersaglio da trattare.

INFORMAZIONE

La funzione AutoBar non può essere utilizzata per evitare ostacoli (pietre, rami, ecc.).



  1. Abbassare i due deflettori anteriori e i due deflettori posteriori a sufficienza per bloccare la massima quantità di luce, ma mantenendoli abbastanza alti da prevenire danni dall'attrito dei deflettori sul terreno.
