La seguente tabella mostra i limiti cinematici e dinamici che devono essere rispettati al fine di utilizzare la macchina in completa sicurezza sia per le persone che per la macchina stessa.
Descrizione

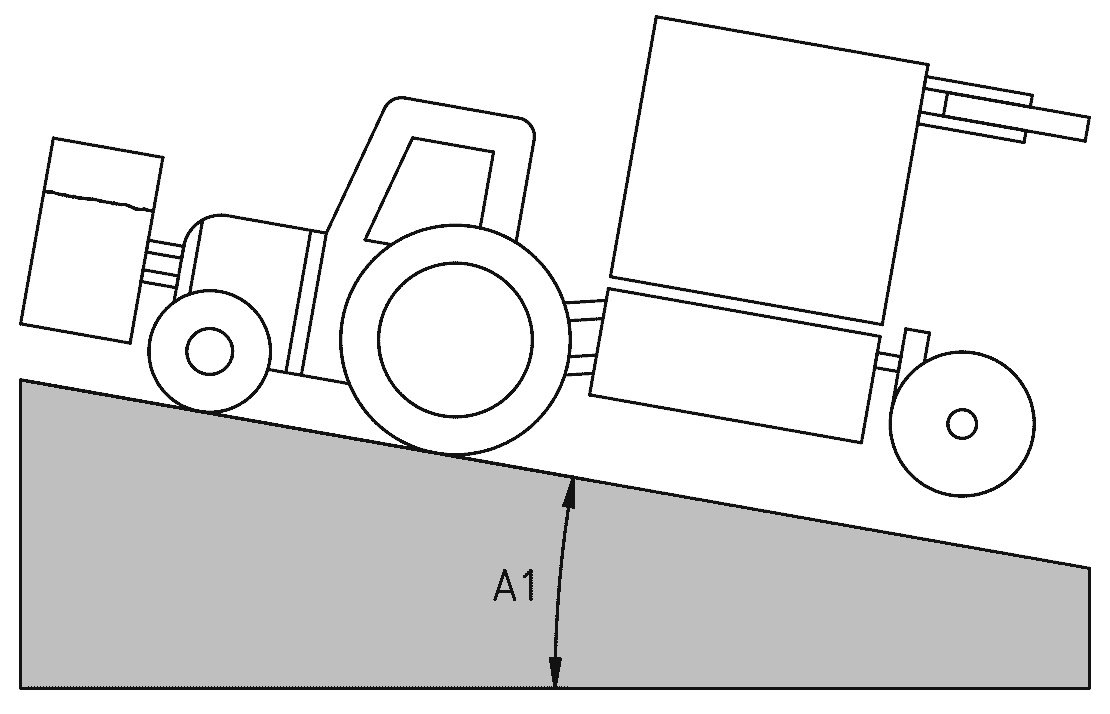

A1 Pendenza massima in salita e discesa con i moduli in posizione di trasporto.
Valore
Consultare la documentazione tecnica del trattore.
Fattore limitante
Carico sull'asse anteriore.

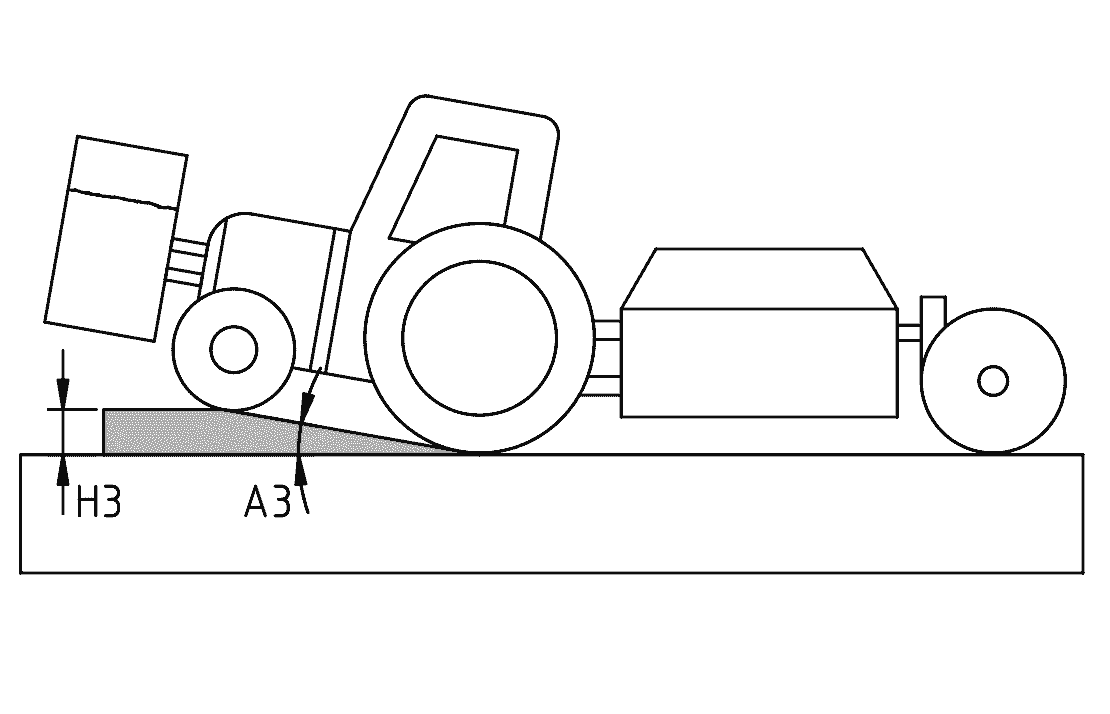

A3 Angolo di assetto massimo del trattore con i moduli in posizione di lavoro.
± 3.2°
Dimensioni del foro oblugo sull'attacco a tre punti.
H3 Altezza corrispondente per un trattore con passo di 2 m | 78 in.
11 cm | 4,3 in
Come A3.

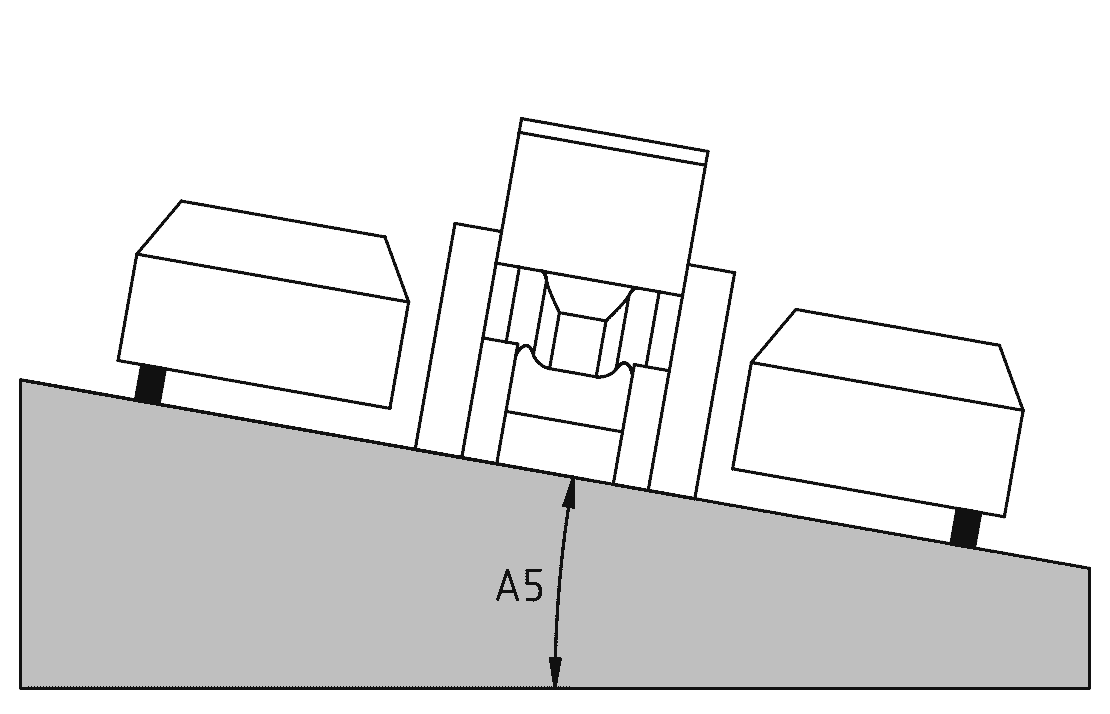

A5 Angolo di inclinazione massima del trattore e dei moduli in posizione di lavoro.
Consultare la documentazione tecnica del trattore.
Limiti del trattore.

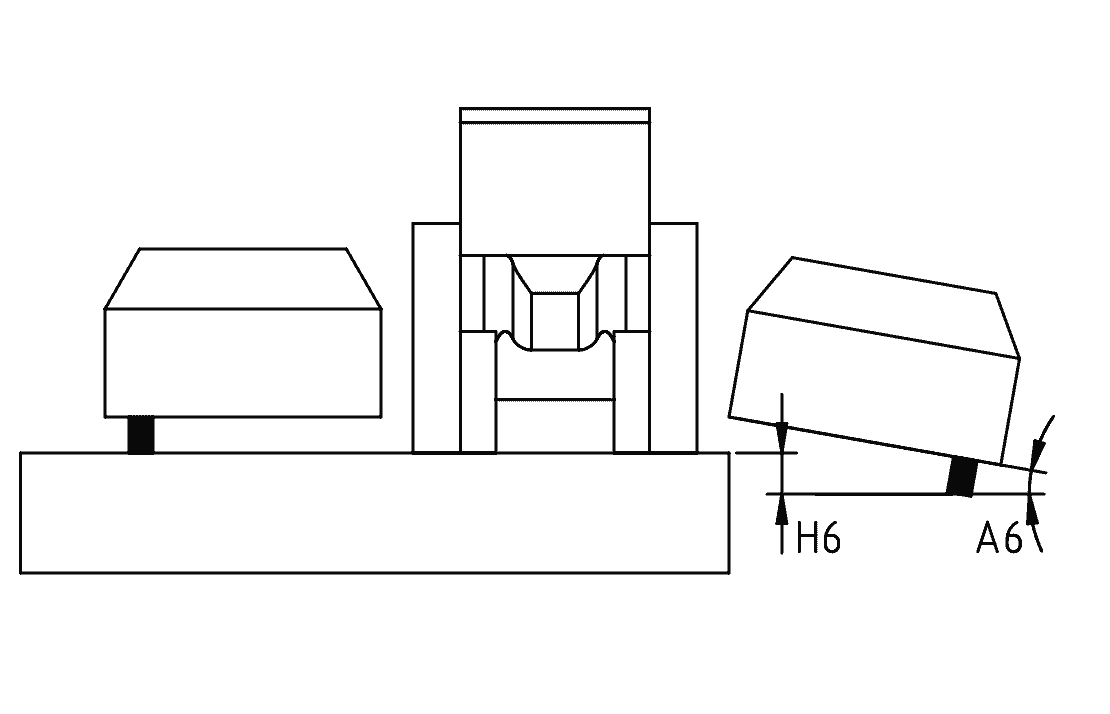

A6 Angolo di cedimento dei moduli laterali. È l'angolo tra l'orizzontale e i moduli laterali quando le loro ruote non toccano più il terreno.
12°
Arresti dei moduli.
H6 Cedimento verticale alle estremità dei moduli laterali.
42 cm | 16,5 in
Come A6.

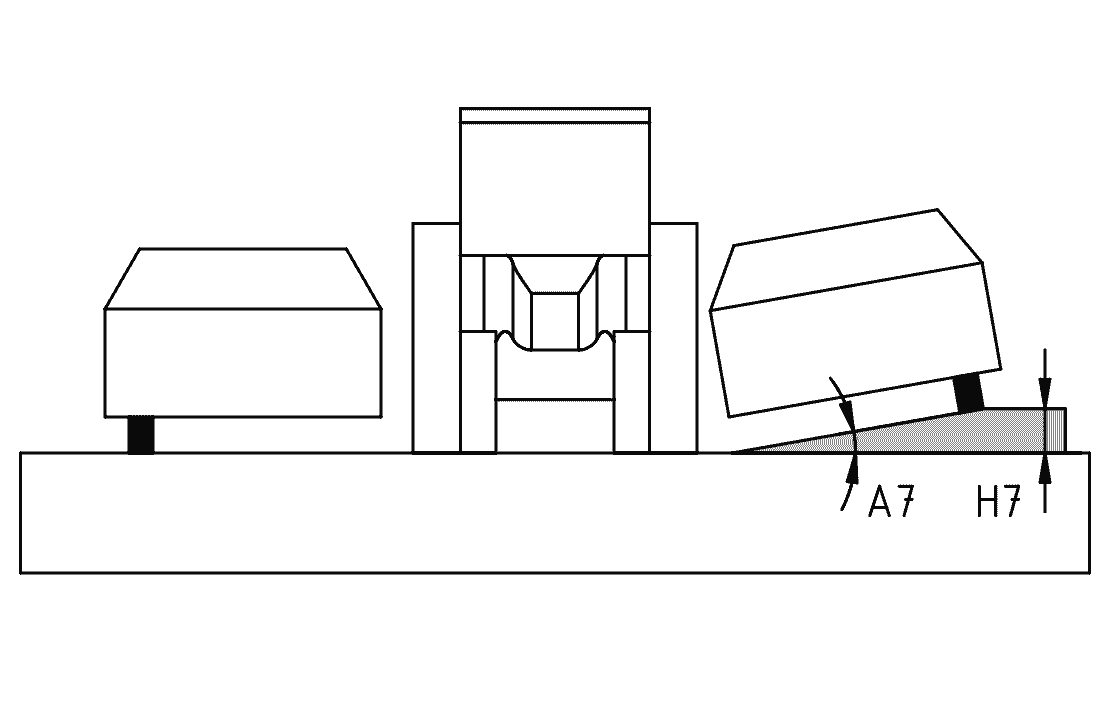

A7 Angolo di rollio massimo dei moduli laterali.
± 10°
La qualità della polverizzazione è ridotta perché i moduli adiacenti non spruzzano più nelle stesse direzioni. Da -10° verso il basso, la sovrapposizione dei getti è eccessiva. Da +10° verso l'alto, la sovrapposizione dei getti è insufficiente.
H7 Altezza corrispondente.
± 35 cm | 13,8 in
Come A7.

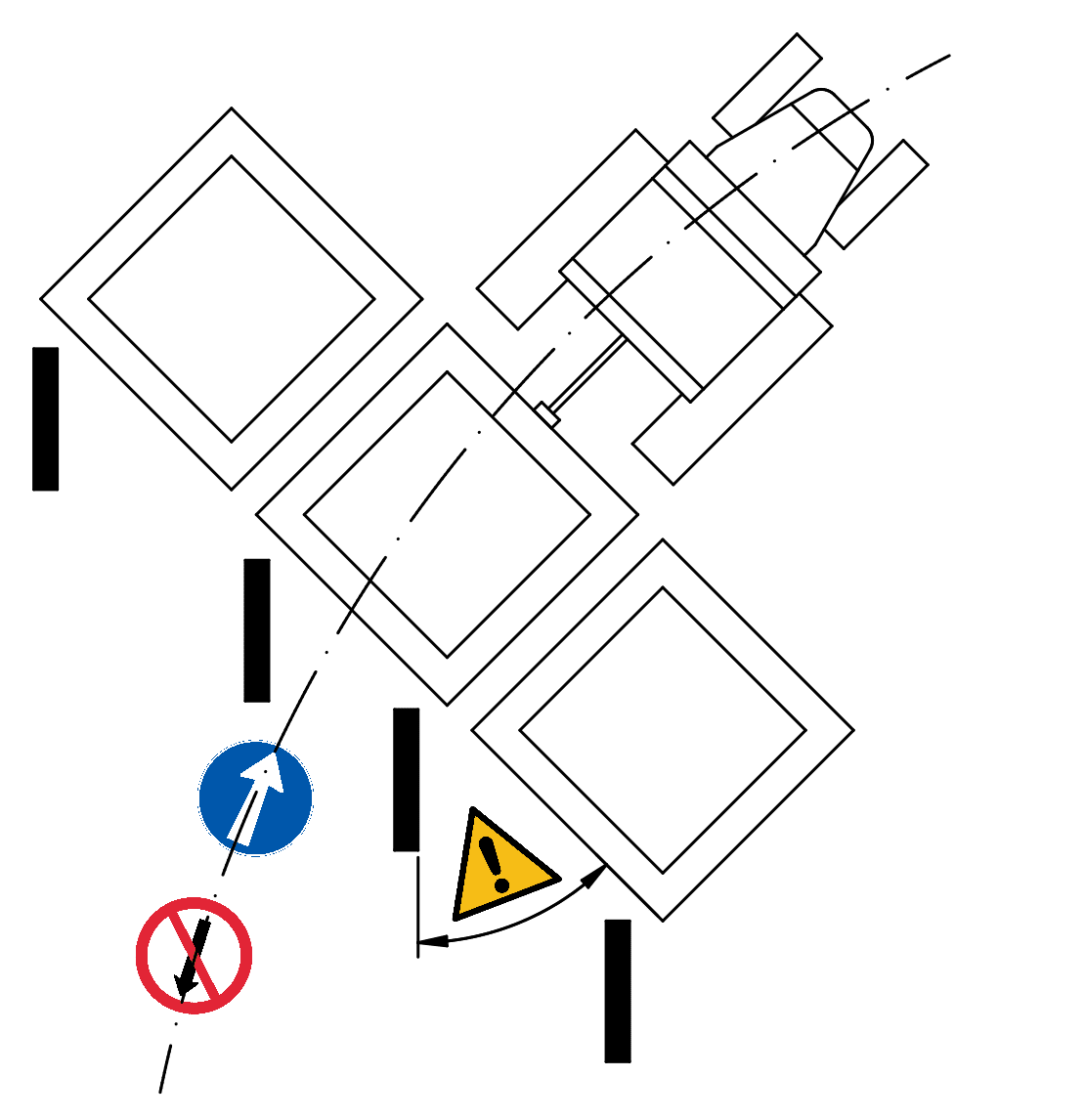

Direzione di marcia in curva quando i moduli sono in posizione di lavoro.
Sempre in avanti.
Arresti delle ruote girevoli della macchina.

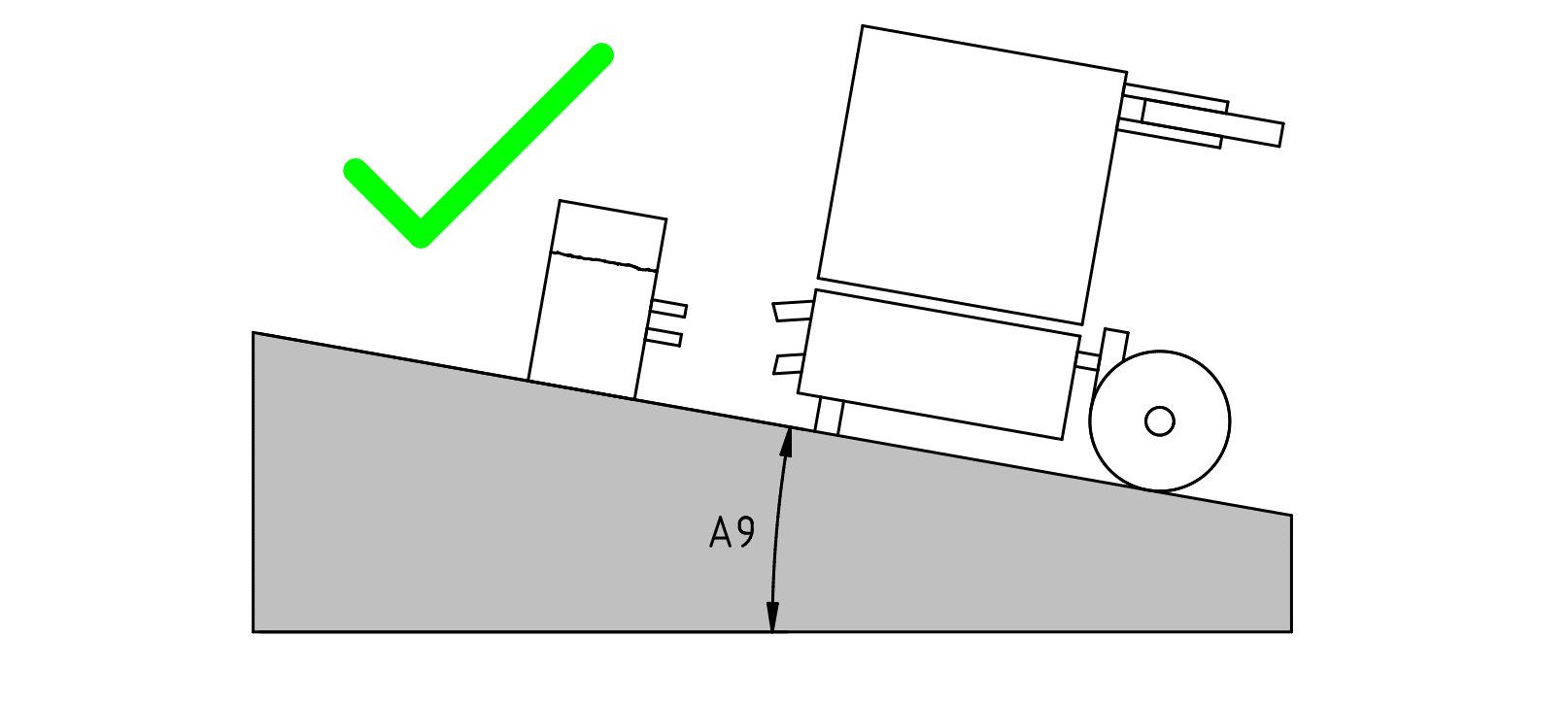

A9 Angolo di pendenza massimo quando parcheggiata, moduli in posizione di trasporto, indipendentemente dall'orientamento della macchina.
3° (~5%)
Limite di aderenza dei supporti di parcheggio.
AVVERTENZE
-

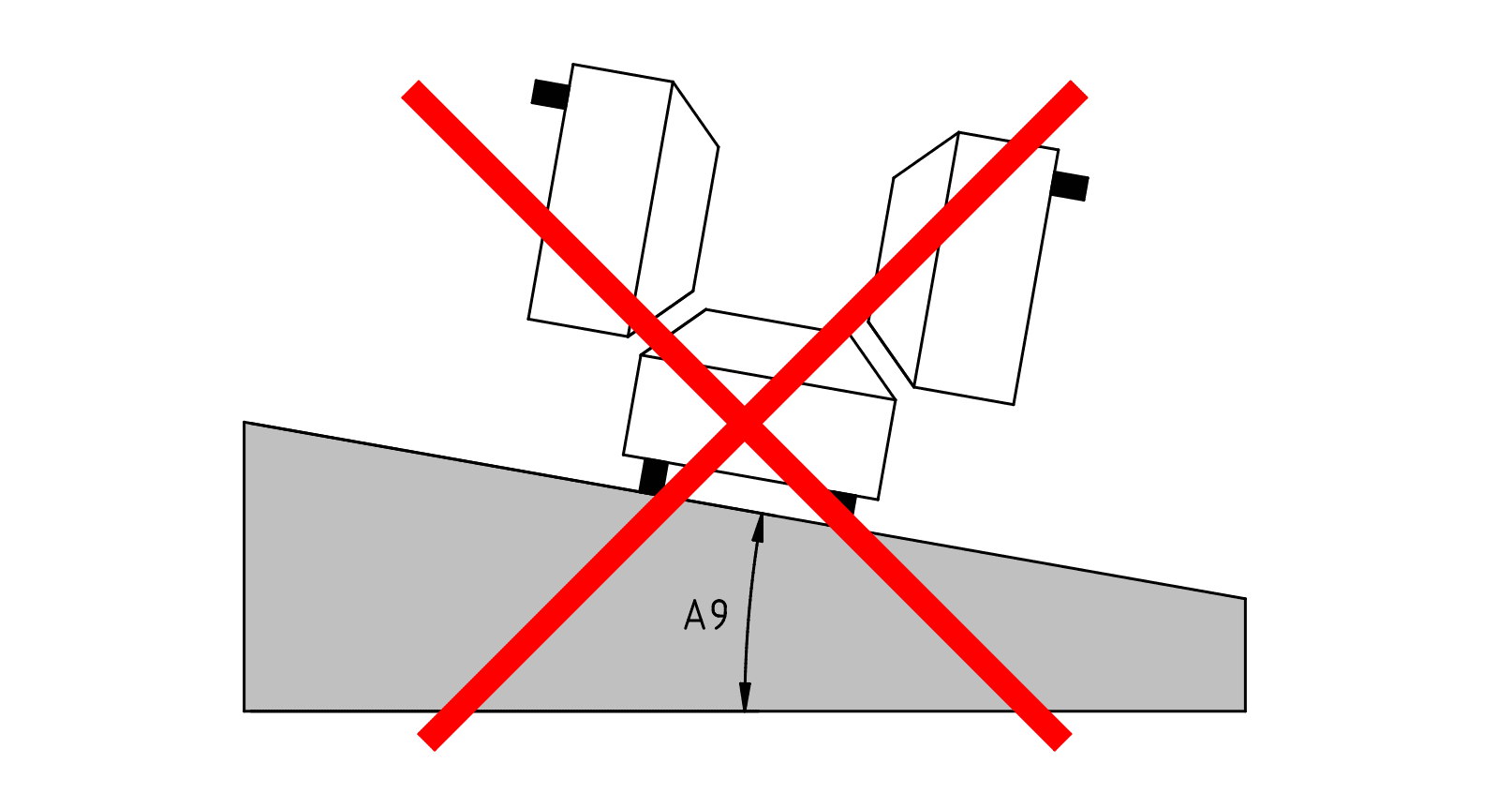

Non alzare né abbassare mai i moduli laterali quando la macchina è perpendicolare alla direzione della pendenza, poiché gli urti potrebbero causare il ribaltamento della macchina.
-
Se il terreno non è piano e la macchina è scollegata, deve essere parcheggiata nella direzione della pendenza. È vietato parcheggiare in posizione perpendicolare al pendio.
V1 Velocità di guida nel traffico stradale quando la macchina è accoppiata al trattore.
-
CH : 40 km/h | 25 mph
-
FR : 25 km/h | 15 mph
Dipende dal paese, dal trattore e da altre condizioni. Rispettare la legislazione vigente. In ogni caso, non superare la velocità di 40 km/h | 25 mph.
V2 Velocità di traffico nel traffico stradale quando la macchina è trasportata su rimorchio.
CH : 100 km/h | 62 mph
Dipende dal paese, dal rimorchio e da altre condizioni. Rispettare la legislazione vigente.
