Remplacement

Remplacement de l'huile et des diaphragmes de la pompe hydraulique

INFORMATION

Seul le personnel qualifié et expérimenté doit effectuer cette opération. Contactez votre revendeur Ecorobotix.

INFORMATION

Ne jamais jeter l'huile usagée dans les égouts ou dans l'environnement. Recycler l'huile usagée conformément aux réglementations locales.

Cette procédure est certifiée par Ecorobotix et peut différer de celle du fabricant de la pompe hydraulique. Il est recommandé de consulter la procédure officielle dans le manuel d'utilisation du fabricant. Ecorobotix ne peut être tenu responsable de tout dysfonctionnement résultant de manipulations.

Pour changer l'huile de la pompe hydraulique :

1. S'assurer que la pompe est arrêtée. Laisser refroidir pendant 60 minutes avant de manipuler.

2. Déconnecter les flexibles. Dévisser et déconnecter tous les flexibles de la pompe hydraulique.

3. Retirer la pompe du module de réservoir double. Dévisser les 4 boulons de support, puis retirer soigneusement la pompe et son support du module de réservoir double.

4. Retirer la pompe hydraulique du support. Dévisser les 2 boulons qui maintiennent la pompe et le support, puis placer la pompe sur une surface de travail plane et stable.

5. Placez un bac de récupération à proximité de la pompe. Le bac doit être suffisamment grand pour contenir 700 ml | 23,6 fl oz d'huile.

6. Vidangez l'huile usagée. Retirez le bouchon de remplissage, puis inclinez la pompe pour faire s'écouler totalement l'huile dans le bac de récupération.

7. Démontez les têtes de pompe. Dévissez les boulons de fixation des têtes de pompe et retirez-les une par une.

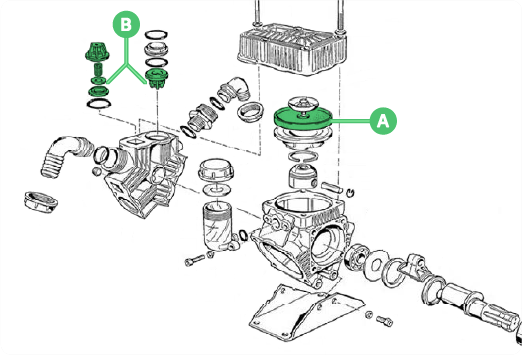

8. Démontez les diaphragmes. Dévissez et déposez le boulon de fixation et la plaque de diaphragme. Retirez ensuite avec précaution le diaphragme usagé.

9. Vidangez les derniers résidus d'huile dans le bac de récupération.

10. Installez les nouveaux diaphragmes. Graissez le diaphragme avec de l'huile neuve, puis engagez-le à travers le piston et positionnez-le au fond. Remettez en place la plaque de diaphragme et le boulon, puis serrez. Reportez-vous au couple de serrage selon le diamètre du boulon : M6x1 : 5 Nm / M8x1,25 : 12 Nm / M10x1,25 : 25 Nm.

11. Remplacer les vannes. Retirer l'ancienne vanne et la remplacer par une nouvelle.

12. Réinstaller les têtes de pompe. Placer les têtes de pompe en position et les fixer en serrant les boulons de fixation correspondants. Respecter les couples de serrage mentionnés ci-dessus.

13. Remplir avec de l'huile neuve. Ouvrir le bouchon de remplissage et verser de l'huile neuve jusqu'au niveau minimal indiqué.
    Utiliser uniquement de l'huile SAE 30.

14. Réassembler la pompe. Assembler la pompe sur son support en serrant les 2 boulons de fixation. Replacer et fixer la pompe sur le module de réservoir double en serrant les 4 boulons de fixation, puis reconnecter les tuyaux précédemment débranchés.

15. Surveiller le niveau d'huile. Vérifier régulièrement le niveau et la couleur de l'huile. Remplacer l'huile selon le tableau de périodicité.
