Le tableau suivant présente les limites cinématiques et dynamiques à respecter impérativement pour assurer la sécurité des personnes et de la machine.
Description

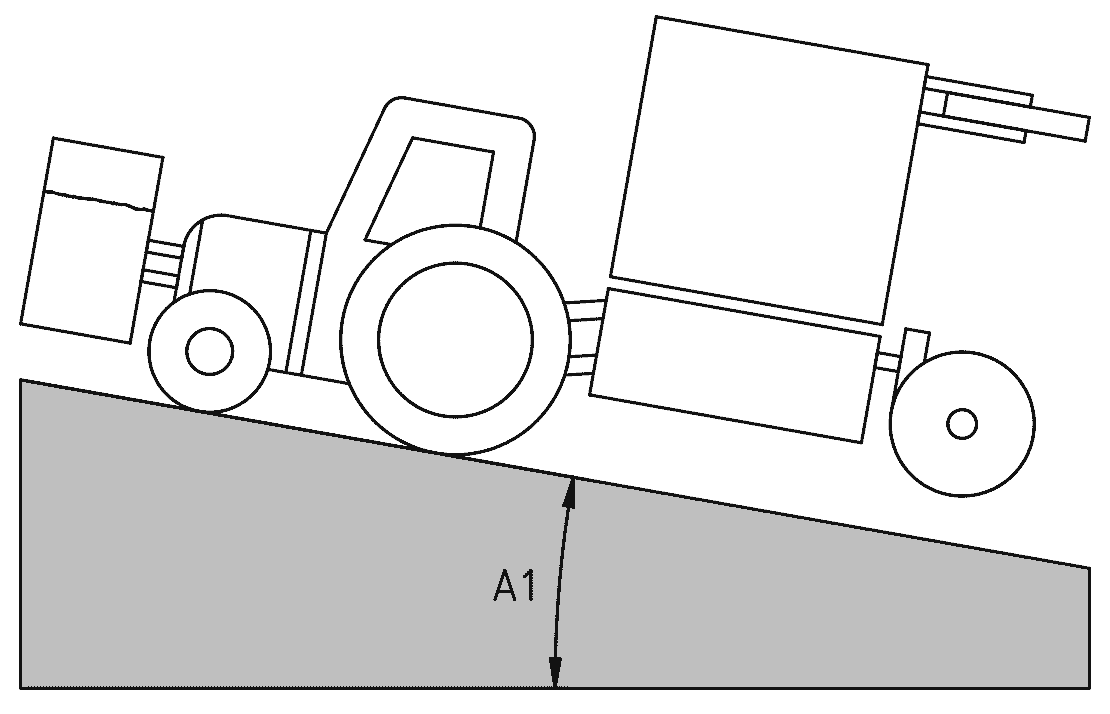

A1 Pente maximale en montée et descente avec les modules en position de transport
Valeur
Consulter la documentation technique du tracteur
Facteur limitant
Charge sur l'essieu avant

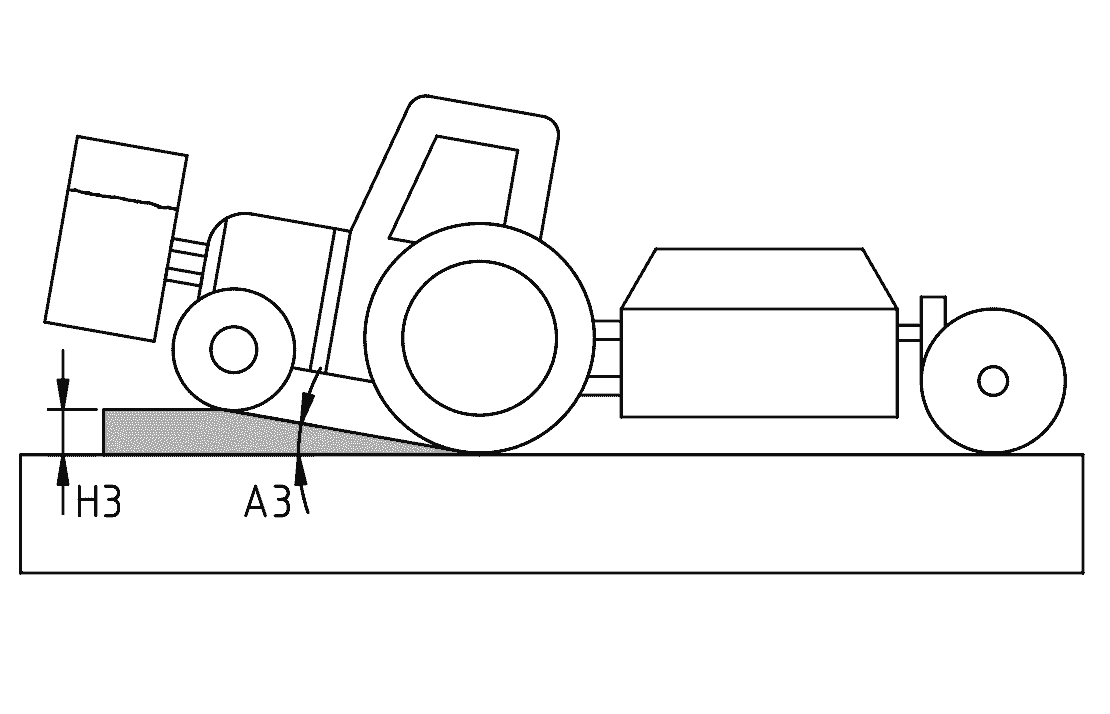

A3 Angle d'inclinaison maximal du tracteur avec les modules en position de travail
± 3.2°
Dimensions du trou oblong sur l'attelage trois points
H3 Hauteur correspondante pour un tracteur avec un empattement de 2 m | 78 pouces
11 cm | 4,3 pouces
Identique à A3

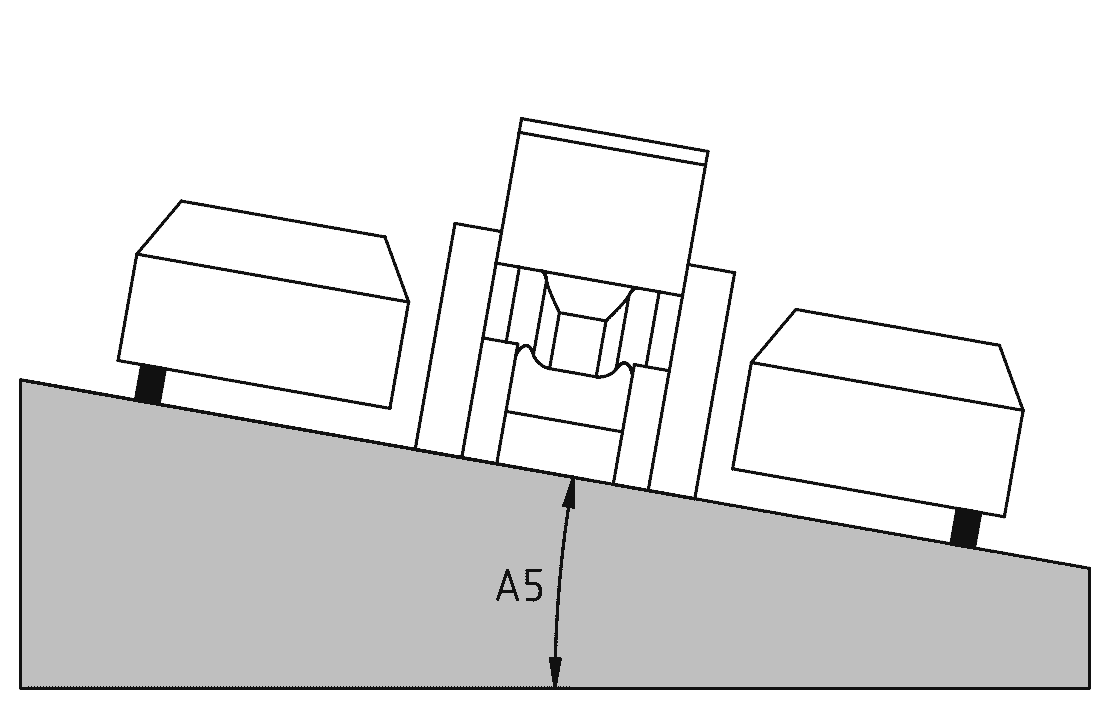

A5 Angle de basculement maximal du tracteur et des modules en position de travail
Consulter la documentation technique du tracteur
Limites du tracteur

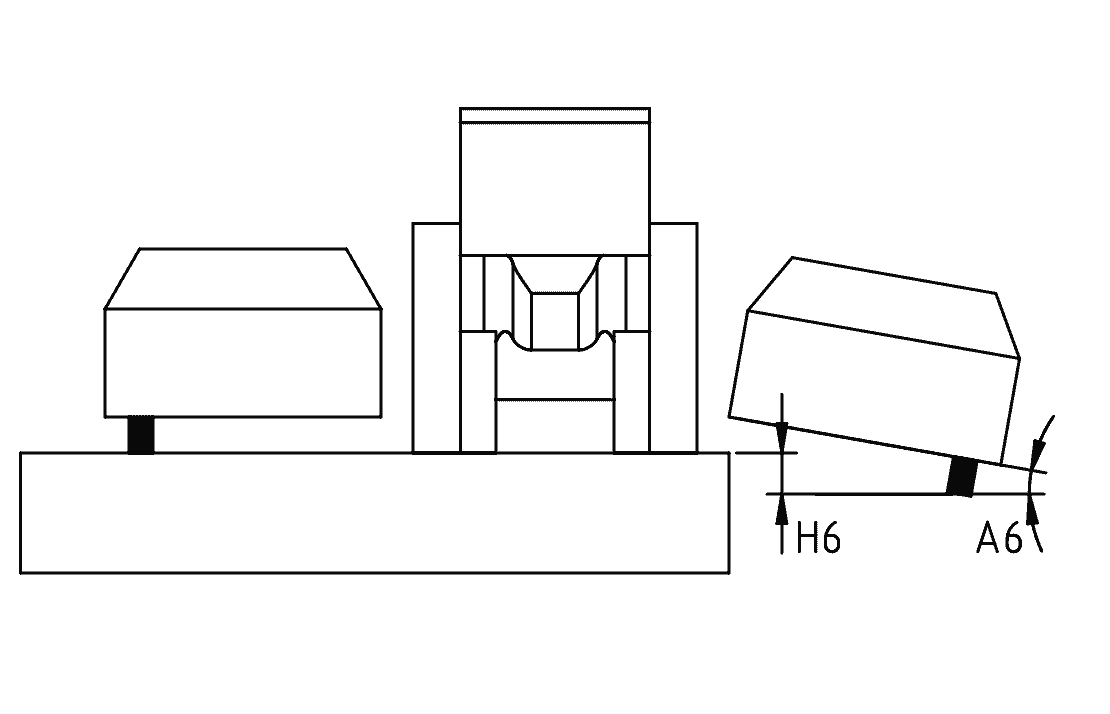

A6 Angle d'affaissement des modules latéraux Angle entre l'horizontale et les modules latéraux lorsque leurs roues ne touchent plus le sol
12°
Arrêts des modules
H6 Affaissement vertical aux extrémités des modules latéraux.
42 cm | 16,5 po
Identique à A6.

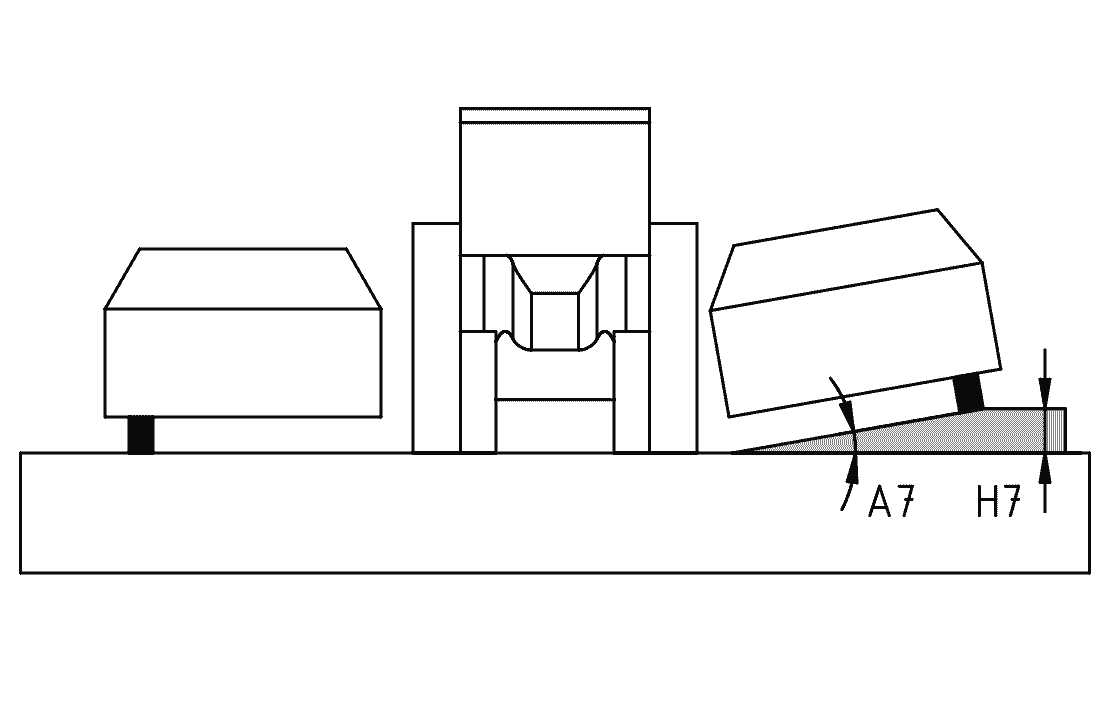

A7 Angle de roulis maximal des modules latéraux.
± 10°
La qualité de pulvérisation est réduite car les modules adjacents ne pulvérisent plus dans la même direction. À partir de -10° vers le bas, le chevauchement des jets est trop important. À partir de +10° vers le haut, le chevauchement des jets est trop faible.
H7 Hauteur correspondante.
± 35 cm | 13,8 po
Identique à A7.

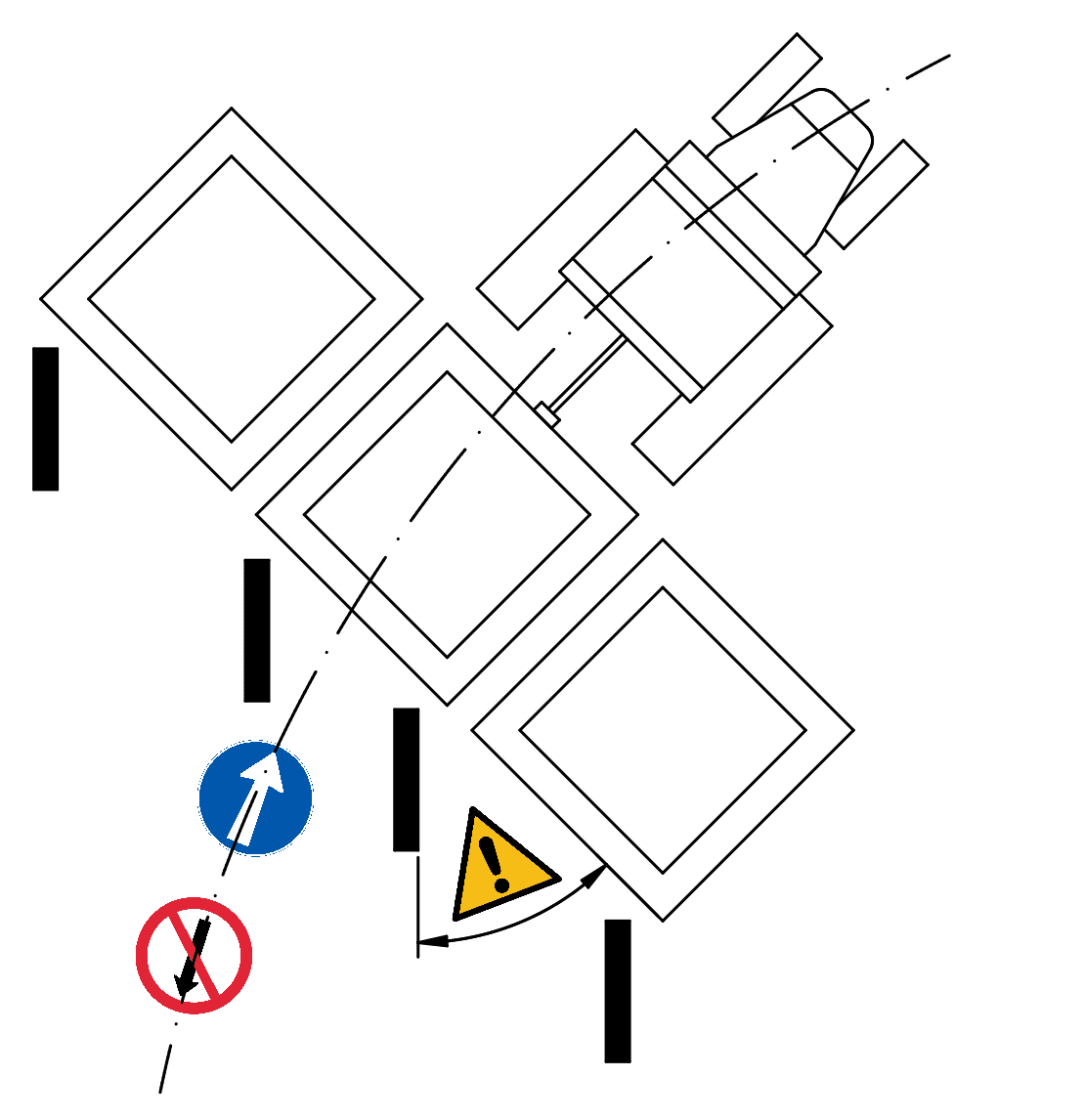

Direction de déplacement dans les virages lorsque les modules sont en position de travail.
Toujours vers l'avant.
Arrêts des roues pivotantes de la machine.

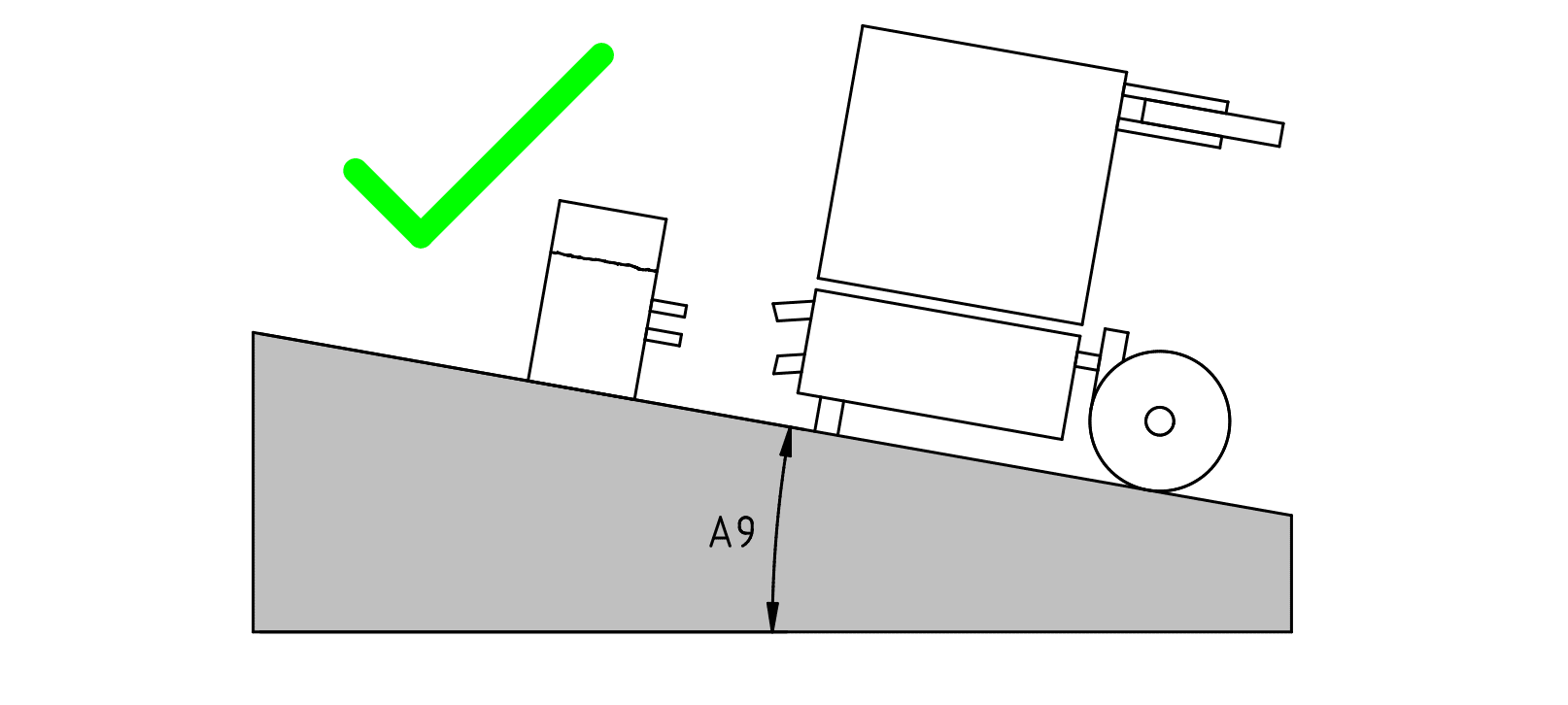

A9 Angle maximal de pente en stationnement, modules en position de transport, quelle que soit l'orientation de la machine.
3° (~5%)
Limite d'adhérence des supports de stationnement.
AVERTISSEMENTS
-

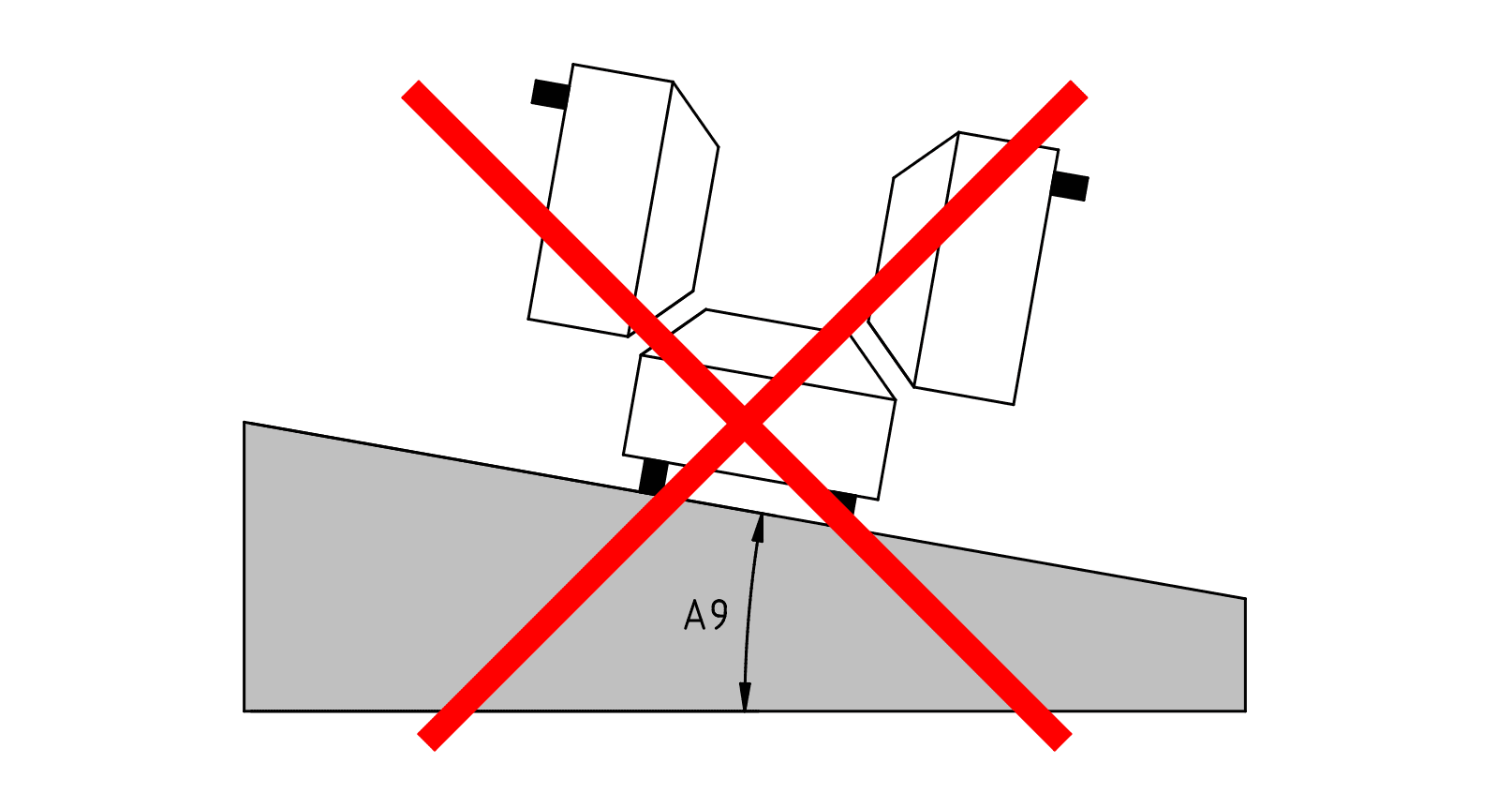

Ne jamais lever ni abaisser les modules latéraux lorsque la machine est perpendiculaire à la direction de la pente, car les à-coups pourraient provoquer son renversement.
-
Si le terrain n'est pas régulier et que la machine est détachée, la garer dans le sens de la pente. Il est interdit de stationner perpendiculairement à la pente.
V1 Vitesse de conduite sur route lorsque la machine est attelée au tracteur.
-
CH : 40 km/h | 25 mph
-
FR : 25 km/h | 15 mph
Varie selon le pays, le tracteur et d'autres conditions. Respecter la législation en vigueur. En aucun cas, ne pas dépasser la vitesse de 40 km/h | 25 mph.
V2 Vitesse de circulation routière lors du transport de la machine sur une remorque.
CH : 100 km/h | 62 mph
Varie selon le pays, la remorque et d'autres conditions. Respecter la législation en vigueur.
