Reemplazo

Reemplazo del aceite y membranas de la bomba hidráulica

INFORMACIÓN

Solo personal cualificado y experimentado debe realizar esta operación. Contacte con su distribuidor de Ecorobotix.

INFORMACIÓN

Nunca vierta el aceite usado por el desagüe o en el medio ambiente. Recicle el aceite usado según las normativas locales.

Este procedimiento está certificado por Ecorobotix y puede diferir del procedimiento del fabricante de la bomba hidráulica. Se recomienda consultar el procedimiento oficial en el manual de usuario del fabricante. Ecorobotix no se responsabilizará de los fallos resultantes de manipulaciones indebidas.

Para cambiar el aceite de la bomba hidráulica:

1. Asegúrese de que la bomba esté detenida. Deje enfriar durante 60 minutos antes de manipularla.

2. Desconecte las mangueras. Desatornille y desconecte todas las mangueras de la bomba hidráulica.

3. Retire la bomba del módulo del depósito dual. Desatornille los 4 tornillos de soporte y, a continuación, retire cuidadosamente la bomba y su soporte del módulo del depósito dual.

4. Retire la bomba hidráulica del soporte. Desatornille los 2 tornillos que sujetan la bomba y el soporte, y luego coloque la bomba sobre una superficie de trabajo plana y estable.

5. Coloque una bandeja de goteo cerca de la bomba. La bandeja debe ser lo suficientemente grande para contener 700 ml | 23.6 fl oz de aceite.

6. Drene el aceite usado. Quite y retire la tapa de llenado, luego incline la bomba para drenar todo el aceite en la bandeja de goteo.

7. Retire las cabezas de la bomba. Desatornille los pernos que aseguran las cabezas de la bomba y retírelas una por una.

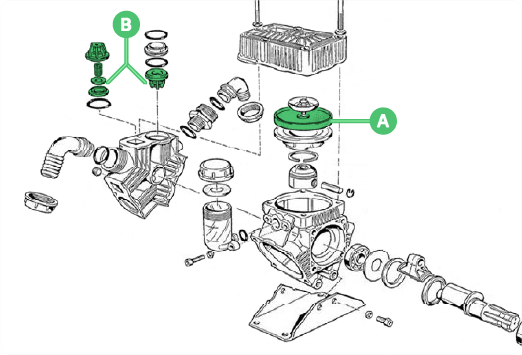

8. Retire las membranas. Desatornille y retire el perno de fijación y la placa de la membrana. Luego, retire cuidadosamente la membrana usada.

9. Drene cualquier aceite restante. Vierta el aceite usado restante en la bandeja de goteo.

10. Instale nuevas membranas. Lubrique la membrana con aceite nuevo, luego introdúzcala a través del pistón y colóquela en la parte inferior. Reemplace la placa de la membrana y el perno, y apriete. Consulte el par de apriete según el tamaño del perno: M6x1: 5 Nm / M8x1.25: 12 Nm / M10x1.25: 25 Nm.

11. Reemplace las válvulas. Retire la válvula antigua y sustitúyala por una nueva.

12. Reinstale las cabezas de la bomba. Coloque las cabezas de la bomba en posición y asegúrelas apretando los tornillos de fijación correspondientes. Observe los pares de apriete indicados anteriormente.

13. Rellene con aceite nuevo. Abra el tapón de llenado y añada aceite nuevo hasta el nivel mínimo indicado.
    Utilice únicamente aceite SAE 30.

14. Vuelva a montar la bomba. Monte la bomba sobre su soporte apretando los 2 tornillos de fijación. Reemplace y asegure la bomba en el módulo del depósito doble apretando los 4 tornillos de fijación; a continuación, conecte los conductos previamente desconectados.

15. Controle el nivel de aceite. Compruebe periódicamente el nivel y color del aceite. Reemplace el aceite según la tabla de periodicidad.
