PELIGRO
La toma de fuerza (TDF) es peligrosa y puede causar lesiones graves. Detenga siempre el motor antes de conectar o desconectar, y asegúrese de que todos los resguardos de seguridad estén correctamente colocados.
-
Compruebe que los brazos inferiores tanto del sistema de tres puntos trasero como del delantero del tractor están a la misma altura.
-

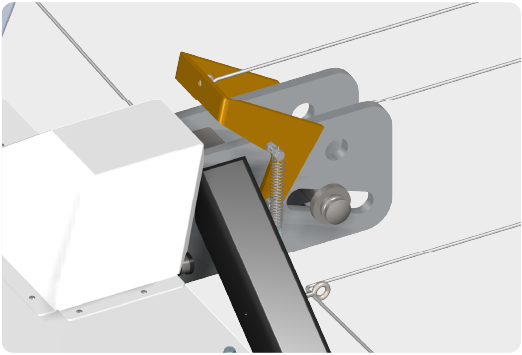

Conecte el pulverizador al enganche de tres puntos trasero en posición de transporte. Utilice el orificio de fijación circular en el enlace superior de tres puntos, o el orificio ranurado con el seguro de seguridad.
-
Conecte los cilindros de elevación izquierdo y derecho a una unidad hidráulica.
-
Sitúe la palanca de control de la válvula de control del tractor en posición flotante.
-
Limpie los extremos de las mangueras hidráulicas antes de conectarlas al tractor.
-

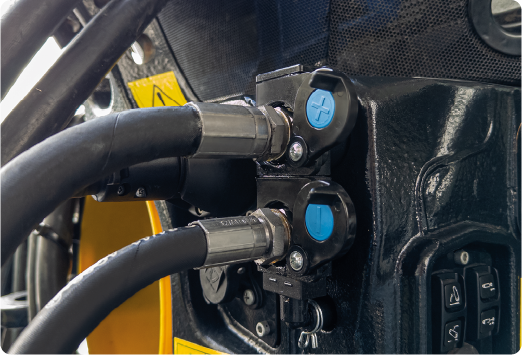

Conecte las mangueras hidráulicas a las unidades de control del tractor.
-
-
Presurice el distribuidor.
-
Eleve el sistema de tres puntos trasero.
-
Levante ambos soportes de estacionamiento.
-
Conecte las mangueras de distribución del caldo. Las conexiones de entrada y salida están acanaladas.
INFORMACIÓN
Asegúrese de que las mangueras tengan suficiente holgura en todas las posiciones del enganche de tres puntos.
-

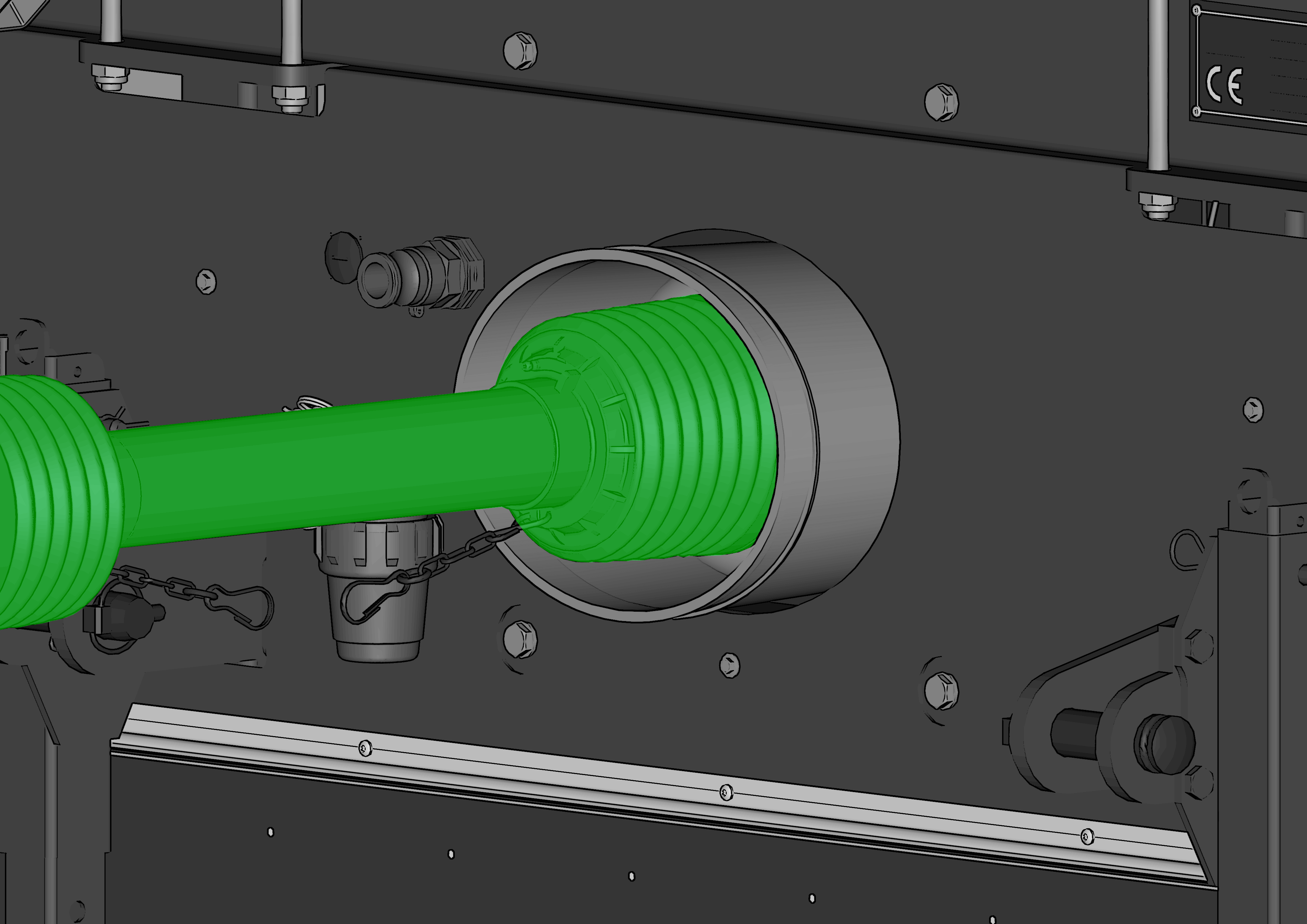

Conecte la toma de fuerza (TDF).
-
Conecte el conector de 7 pines de las luces de posición traseras al tractor. El cable discurre por el mismo recorrido que las mangueras hidráulicas.
-
Bloquee la dirección de las ruedas giratorias colocando los pasadores en la posición 2.
