En el campo

  1. Asegúrese de que las lentes de las 6 Vision boxes estén limpias y en buen estado. Si es necesario, use un paño limpio y líquido de limpieza de vidrios para limpiarlas.

INFORMACIÓN

No utilice un lavado a presión para limpiar las ópticas.

INFORMACIÓN

Las dos cajas de flash de los extremos no son accesibles en este punto; por lo tanto, solo pueden limpiarse después de bajar los módulos.


  1. Baje el enganche trasero de tres puntos para que las ruedas del módulo central toquen el suelo.


  1. Configure el enganche trasero de tres puntos en posición de trabajo, utilizando el orificio de montaje oblongo para el enganche del tirante superior.

INFORMACIÓN

El enganche del tirante superior debe estar en el centro del orificio oblongo cuando la máquina esté nivelada, para permitir que la máquina siga la pendiente del terreno.


  1. Ajustar el paralelismo del módulo central con respecto al suelo:

    1. Ajustar la altura del enganche de tres puntos para que el pasador del brazo central superior quede en el centro del orificio ranurado.

    2. Ajustar la parada del elevador del tractor para que las cubiertas queden paralelas al suelo.

    3. Comprobar visualmente el paralelismo.


  1. Desbloquear los seguros de seguridad de los módulos.


  1. Elevar el enganche de tres puntos trasero.


  1. Bajar los módulos laterales.

  2. Limpiar la óptica de las unidades de destello final si es necesario.


  1. Ajustar la altura de las ruedas laterales para que coincida con la altura de las ruedas del módulo central.


  1. Ajustar la posición horizontal de las ruedas. El apriete y aflojamiento se realiza con una llave de boca de 17 mm | 0,67 in.


  1. Configurar el modo de dirección de las ruedas:

    1. Ruedas giratorias: terreno herboso

    2. Ruedas fijas: cultivos de campo, cultivos desmalezados o verduras


  1. Bajar el pulverizador hasta que las ruedas toquen el suelo


  1. Ajustar la altura de los brazos del pulverizador para que la parte inferior de las boquillas esté a 20 cm | 7.87 in verticalmente separada de las superficies a tratar Ajustar la altura según la etapa de desarrollo del cultivo

Images_Régler hauteur des barres.png

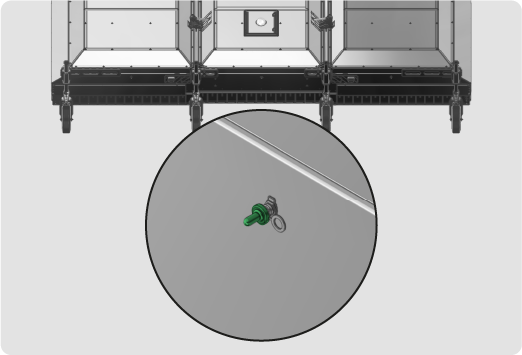

  1. El sistema de elevación de los brazos del pulverizador se acciona:

    1. Mediante el botón en la parte posterior de cada módulo (elevación y descenso de los brazos)

    2. En la tableta con la función AutoBar, que ajusta automática y continuamente todos los brazos a 26 cm | 10.24 in del objetivo a tratar

INFORMACIÓN

La función AutoBar no se puede utilizar para evitar obstáculos (piedras, ramas, etc.)



  1. Bajar las dos cubiertas delanteras y las dos cubiertas traseras lo suficiente para bloquear la mayor cantidad de luz posible, pero lo suficientemente altas para evitar daños por rozamiento en el suelo
