Заміна

Заміна гідравлічної олії насоса та діафрагм

ІНФОРМАЦІЯ

Цю операцію повинен виконувати лише кваліфікований та досвідчений персонал. Зверніться до дилера Ecorobotix.

ІНФОРМАЦІЯ

Ніколи не зливайте використану олію в каналізацію або в навколишнє середовище. Переробіть використану олію відповідно до місцевих нормативів.

Цей процес сертифікований компанією Ecorobotix і може відрізнятися від процедури виробника гідравлічного насоса. Рекомендується звернутися до офіційної процедури в посібнику користувача виробника. Компанія Ecorobotix не несе відповідальності за будь-які збої, що виникли внаслідок несанкціонованого втручання.

Для заміни гідравлічної олії насоса виконайте такі кроки:

1. Переконайтеся, що насос зупинений. Дайте насосу охолонути протягом 60 хвилин перед обробкою.

2. Від'єднайте шланги. Відкрутіть та від'єднайте всі шланги від гідравлічного насоса.

3. Видаліть насос з модуля подвійного бака. Відкрутіть 4 опорні болти, потім обережно видаліть насос та його опору з модуля подвійного бака.

4. Видаліть гідравлічний насос з кронштейна. Відкрутіть 2 болти, що утримують насос та кронштейн разом, потім поставте насос на плоску, стійку робочу поверхню.

5. Розташуйте піддон для збору олії близько до насоса. Піддон повинен бути достатньо великим, щоб вмістити 700 мл | 23,6 рідких унцій олії.

6. Зніміть використану олію. Відкрийте кришку заливного отвору, потім нахиліть насос, щоб злити всю олію в піддон для збору.

7. Зніміть голівки насоса. Відгвинтьте болти, що кріплять голівки насоса, та послідовно зніміть їх.

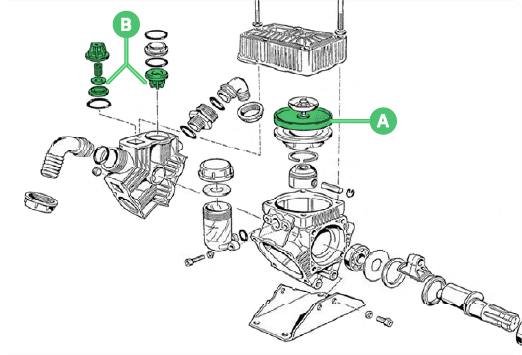

8. Зніміть діафрагми. Відгвинтьте та зніміть кріпильний болт та пластину діафрагми. Потім обережно зніміть використану діафрагму.

9. Зніміть залишкову олію. Злийте залишки використаної олії в піддон для збору.

10. Встановіть нові діафрагми. Змастіть діафрагму новою олією, пропустіть діафрагму через поршень та встановіть її на дно. Замініть пластину діафрагми та болт, потім затягніть їх. Дотримуйтеся моменту затягування відповідно до розміру болта: M6x1: 5 Нм / M8x1.25: 12 Нм / M10x1.25: 25 Нм.

11. Замініть клапани. Зніміть старий клапан і встановіть новий.

12. Переустановіть голівки насоса. Встановіть голівки насоса на місце та закріпіть їх, затягнувши відповідні кріпильні болти. Дотримуйтеся зазначених вище моментів затягування.

13. Заповніть новою олією. Відкрийте кришку заливного отвору та залийте нову олію до мінімального рівня, позначеного на ємності.
    Використовуйте виключно олію SAE 30.

14. Зберіть насос. Монтуйте насос на його опорі, затягнувши 2 кріпильні болти. Переустановіть та закріпіть насос на модулі подвійного танка, затягнувши 4 кріпильні болти, а потім підключіть раніше відключені шланги.

15. Контролюйте рівень олії. Регулярно перевіряйте рівень і колір олії. Замініть олію згідно з таблицею періодичності.
