Değiştirilmesi

Hidrolik pompa yağı ve diyaframlarının değiştirilmesi

BİLGİ

Bu işlemi yalnızca nitelikli ve deneyimli personel gerçekleştirmelidir. Ecorobotix bayınızla iletişim kurunuz.

BİLGİ

Kullanılan yağı asla drenajdan veya çevreye dökmeyiniz. Kullanılan yağı yerel düzenlemelere uygun olarak geri dönüştürünüz.

Bu prosedür Ecorobotix tarafından sertifikalanmıştır ve hidrolik pompa üreticisinin prosedüründen farklı olabilir. Resmi prosedürü üreticinin kullanıcı kılavuzundan danışmanız önerilir. Ecorobotix, müdahale sonucunda meydana gelen herhangi bir arızadan sorumlu tutulamaz.

Hidrolik pompa yağını değiştirmek için:

1. Pompanın durdurulduğundan emin olunuz. Taşımadan önce 60 dakika soğuması için bekleyiniz.

2. Hortumların bağlantısını kesiniz. Tüm hortumları hidrolik pompadan çıkarıp bağlantılarını kesiniz.

3. Pompayı çift tank modülünden çıkarınız. 4 adet destek cıvatası çıkarıp, pompayı ve desteğini dikkatle çift tank modülünden çıkarınız.

4. Hidrolik pompayı köşebenden çıkarınız. Pompayı köşebente bağlayan 2 cıvatayı çıkarıp, pompayı düz ve stabil bir çalışma yüzeyine yerleştiriniz.

5. Pompanın yakınına bir damla tepsisi yerleştirin. Tepsi, 700 ml | 23,6 fl oz yağ tutacak kadar büyük olmalıdır.

6. Kullanılmış yağı boşaltın. Dolum kapağını çıkarın, ardından pompayu eğerek yağın tamamını tepside boşaltın.

7. Pompa kafalarını çıkarın. Pompa kafalarını sabitleyen cıvataları gevşetin ve bunları tek tek çıkarın.

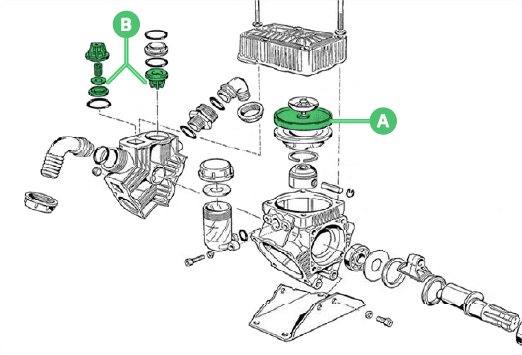

8. Diyaframları çıkarın. Sabitleme cıvatasını ve diyafram plakasını gevşetin ve çıkarın. Ardından kullanılmış diyaframı dikkatlice çıkarın.

9. Kalan yağı boşaltın. Kalan kullanılmış yağı tepside boşaltın.

10. Yeni diyaframları takın. Diyaframı yeni yağ ile yağlayın, ardından diyaframı pistondan geçirin ve alt kısma yerleştirin. Diyafram plakasını ve cıvatayı yerine takın ve sıkılaştırın. Cıvata boyutuna göre sıkılaştırma tork değerine başvurun: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Vanaları değiştirin. Eski vanayı çıkarın ve yerine yeni bir vana takın.

12. Pompa başlıklarını yeniden takın. Pompa başlıklarını yerine yerleştirin ve ilgili sabitleme cıvataları sıkılarak sabitleyin. Yukarıda belirtilen sıkma tork değerlerine uyun.

13. Yeni yağ ile doldurun. Dolum kapağını açın ve belirtilen minimum seviyeye kadar yeni yağ ile doldurun.
    Yalnızca SAE 30 yağı kullanın.

14. Pompayı yeniden monte edin. Pompayı desteğine 2 sabitleme cıvatası sıkılarak monte edin. Pompayı çift tank modülüne sabitleyin ve 4 sabitleme cıvatası sıkılarak güvenli hale getirin, ardından daha önce sökülen hortumları bağlayın.

15. Yağ seviyesini izleyin. Yağ seviyesini ve rengini düzenli olarak kontrol edin. Periyodiklik tablosuna göre yağı değiştirin.
