Substituição

Substituição do óleo e dos diafragmas da bomba hidráulica

INFORMAÇÃO

Apenas pessoal qualificado e experiente deve realizar esta operação. Contacte o seu distribuidor Ecorobotix.

INFORMAÇÃO

Nunca elimine óleo usado na canalização ou no meio ambiente. Proceda à reciclagem do óleo usado em conformidade com a legislação local.

Este procedimento é certificado pela Ecorobotix e pode diferir do procedimento do fabricante da bomba hidráulica. Recomenda-se consultar o procedimento oficial no manual do utilizador do fabricante. A Ecorobotix não pode ser responsabilizada por qualquer falha resultante de alterações.

Para alterar o óleo da bomba hidráulica:

1. Certifique-se de que a bomba está parada. Aguarde 60 minutos para arrefecer antes de manipular.

2. Desconecte as mangueiras. Desaperte e desconecte todas as mangueiras da bomba hidráulica.

3. Remova a bomba do módulo de duplo depósito. Desaperte os 4 parafusos de suporte, depois remova cuidadosamente a bomba e o seu suporte do módulo de duplo depósito.

4. Remova a bomba hidráulica do suporte. Desaperte os 2 parafusos que mantêm a bomba e o suporte juntos, depois coloque a bomba numa superfície de trabalho plana e estável.

5. Coloque uma bandeja de recolha junto à bomba. A bandeja deve ser suficientemente grande para conter 700 ml | 23,6 fl oz de óleo.

6. Drene o óleo usado. Remova a tampa de enchimento e, em seguida, incline a bomba para drenar todo o óleo para a bandeja de recolha.

7. Remova as cabeças de bomba. Desaperte os parafusos que fixam as cabeças de bomba e remova-os um a um.

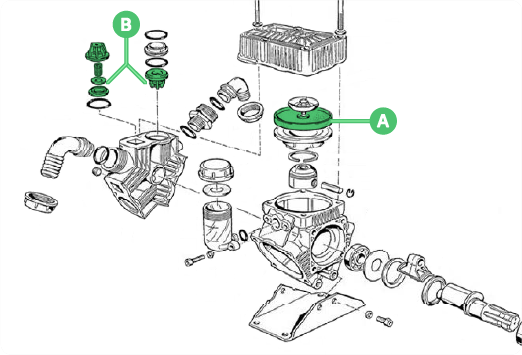

8. Remova os diafragmas. Desaperte e remova o parafuso de fixação e a placa do diafragma. De seguida, remova cuidadosamente o diafragma usado.

9. Drene o óleo restante. Drene o óleo usado remanescente para a bandeja de recolha.

10. Instale novos diafragmas. Lubrifique o diafragma com óleo novo e, em seguida, faça passar o diafragma através do êmbolo e coloque-o no fundo. Recoloque a placa do diafragma e o parafuso e aperte-os. Consulte o torque de aperto de acordo com o tamanho do parafuso: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Substitua as válvulas. Remova a válvula antiga e substitua-a por uma nova.

12. Recoloque as cabeças de bomba. Coloque as cabeças de bomba em posição e fixe-as apertando os pernos de fixação correspondentes. Respeite os torques de aperto acima indicados.

13. Encha com óleo novo. Abra a tampa de enchimento e encha com óleo novo até ao nível mínimo indicado.
    Utilize apenas óleo SAE 30.

14. Remonte a bomba. Monte a bomba no seu suporte apertando os 2 pernos de fixação. Substitua e fixe a bomba no módulo de duplo depósito apertando os 4 pernos de fixação, de seguida ligue as mangueiras previamente desligadas.

15. Monitore o nível de óleo. Verifique o nível e a cor do óleo regularmente. Substitua o óleo de acordo com a tabela de periodicidade.
