No campo

  1. Certifique-se de que as lentes das 6 Vision Boxes estão limpas e em bom estado. Se necessário, utilize um pano limpo e fluido de limpeza para vidros para as limpar.

INFORMAÇÃO

Não utilize um limpador de alta pressão para limpar a óptica.

INFORMAÇÃO

As duas caixas de flash nas extremidades não podem ser acedidas neste momento; portanto, podem ser limpas apenas após baixar os módulos.


  1. Baixe o engate traseiro de três pontos de modo a que as rodas do módulo central toquem o solo.


  1. Configure o engate traseiro de três pontos na posição de trabalho, utilizando o furo de encaixe alongado para o engate do tirante superior.

INFORMAÇÃO

O engate do tirante superior deverá estar no meio do furo alongado quando a máquina estiver nivelada, de modo a permitir que a máquina acompanhe a inclinação do terreno.


  1. Ajuste o paralelismo do módulo central em relação ao solo:

    1. Ajuste a altura do engate de três pontos de forma que o pino no braço central superior fique centrado no orifício ranhado.

    2. Ajuste o limitador de elevação do trator para que os painéis fiquem paralelos ao solo.

    3. Verifique visualmente o paralelismo.


  1. Desbloqueie os ganchos de segurança dos módulos.


  1. Levante o engate traseiro de três pontos.


  1. Abaixe os módulos laterais.

  2. Limpe a óptica das unidades de flash terminal, se necessário.


  1. Ajuste a altura das rodas laterais para corresponder à altura das rodas do módulo central.


  1. Ajuste a posição horizontal das rodas. O aperto e desaperto realizam-se com uma chave inglesa aberta de 17 mm | 0,67 pol.


  1. Configure o modo de direção das rodas:

    1. Rodas giratórias: pastagem

    2. Rodas fixas: culturas de campo, culturas capinadas ou hortícolas.


  1. Baixe o pulverizador até que as rodas toquem o solo.


  1. Ajuste a altura das barras de pulverização de modo que a parte inferior dos bicos se encontre 20 cm | 7,87 pol afastada verticalmente das superfícies a tratar. Ajuste a altura ao estádio de desenvolvimento da cultura.

Images_Régler hauteur des barres.png

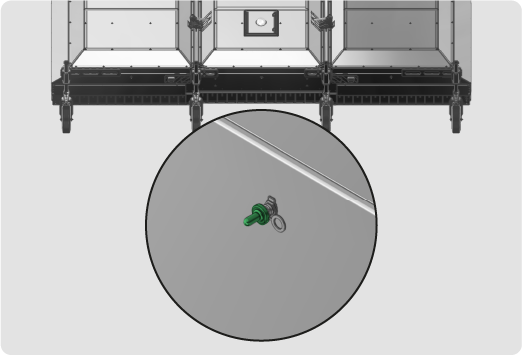

  1. O sistema de elevação das barras de pulverização é acionado:

    1. Pelo botão na parte traseira de cada módulo (levantamento e abaixamento das barras).

    2. No tablet através da função AutoBar, que ajusta automaticamente e continuamente todas as barras a uma distância de 26 cm | 10,24 pol do alvo a tratar.

INFORMAÇÃO

A função AutoBar não pode ser utilizada para evitar obstáculos (pedras, ramos, etc.).



  1. Baixe as duas coberturas dianteiras e as duas coberturas traseiras o suficientemente baixo para bloquear a quantidade máxima de luz, mas o suficientemente alto para evitar danos provocados pela cobertura a roçar no solo.
