A tabela seguinte apresenta os limites cinemáticos e dinâmicos que devem ser respeitados para utilizar a máquina em segurança completa, tanto para as pessoas como para a própria máquina.
Descrição

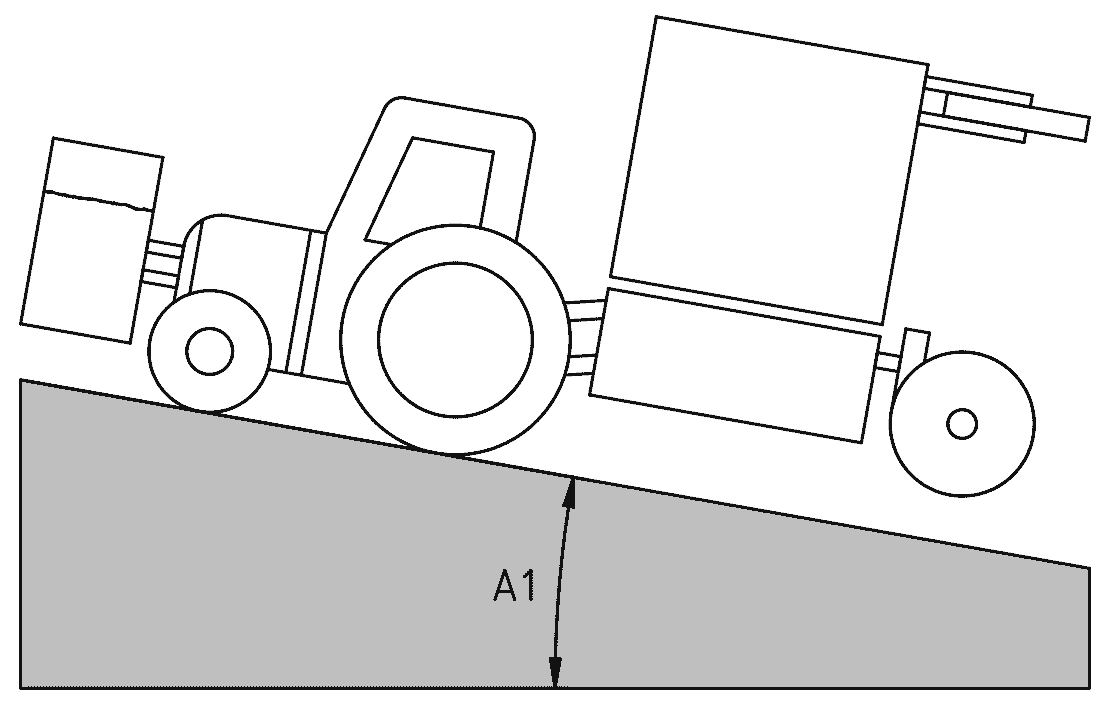

A1 Inclinação máxima na subida e descida com os módulos em posição de transporte.
Valor
Consulte a documentação técnica do trator.
Fator Limitante
Carga no eixo dianteiro.

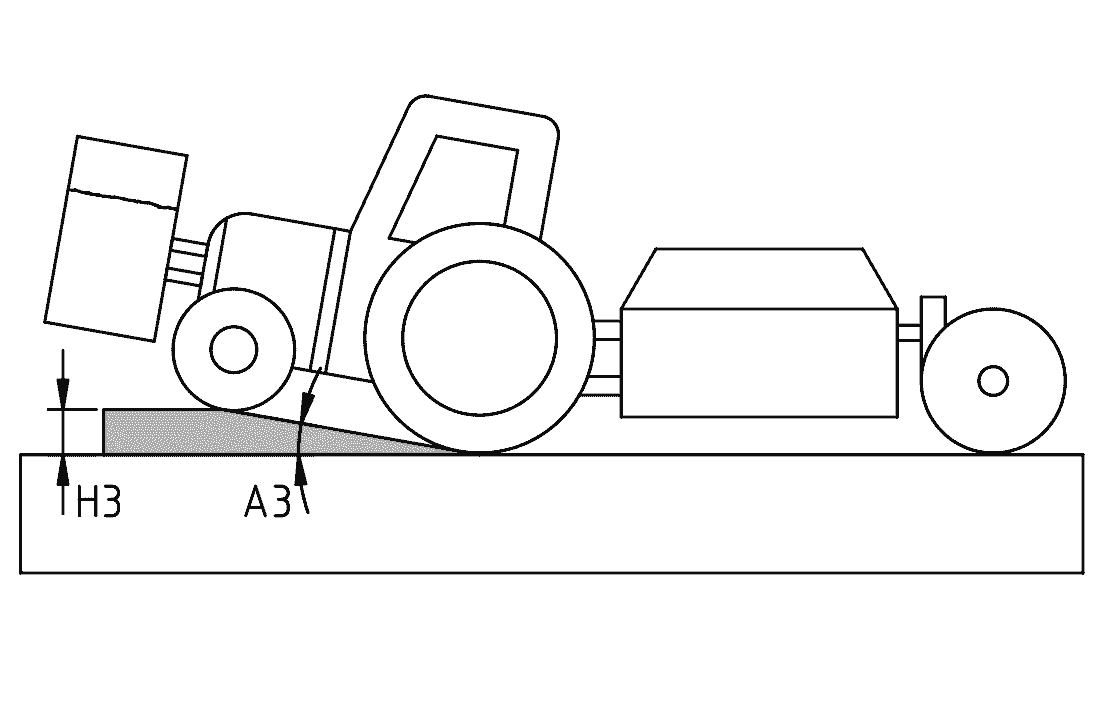

A3 Ângulo de inclinação longitudinal máximo do trator com os módulos em posição de trabalho.
± 3.2°
Dimensões do orifício alongado no engate de três pontos.
H3 Altura correspondente para um trator com distância entre eixos de 2 m | 78 polegadas.
11 cm | 4,3 polegadas
Igual a A3.

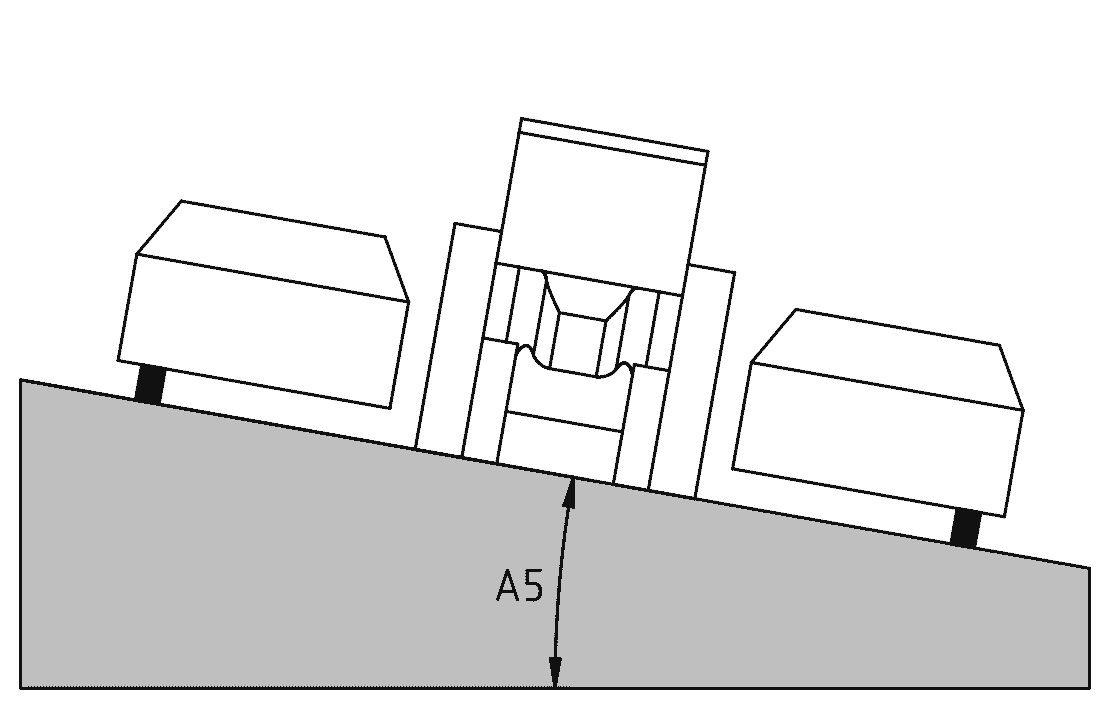

A5 Ângulo de inclinação transversal máximo do trator e dos módulos em posição de trabalho.
Consulte a documentação técnica do trator.
Limites do trator.

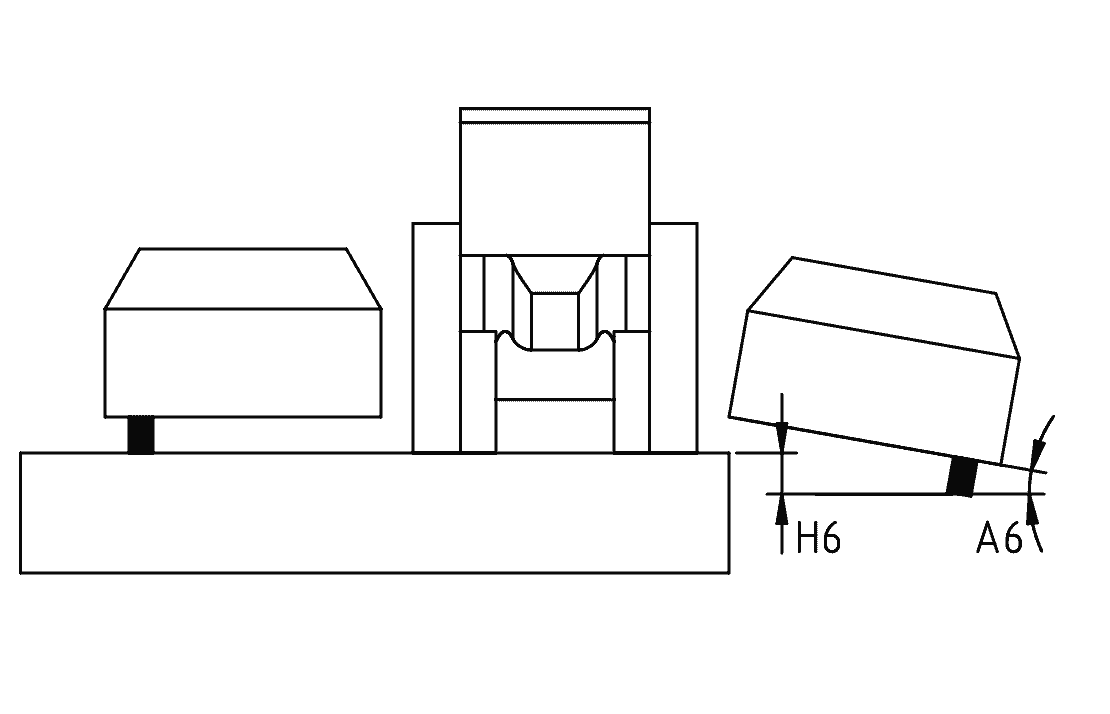

A6 Ângulo de pendência dos módulos laterais. É o ângulo entre a horizontal e os módulos laterais quando as suas rodas já não tocam o solo.
12°
Batentes dos módulos.
H6 Flecha vertical nas extremidades dos módulos laterais.
42 cm | 16,5 pol
Igual a A6.

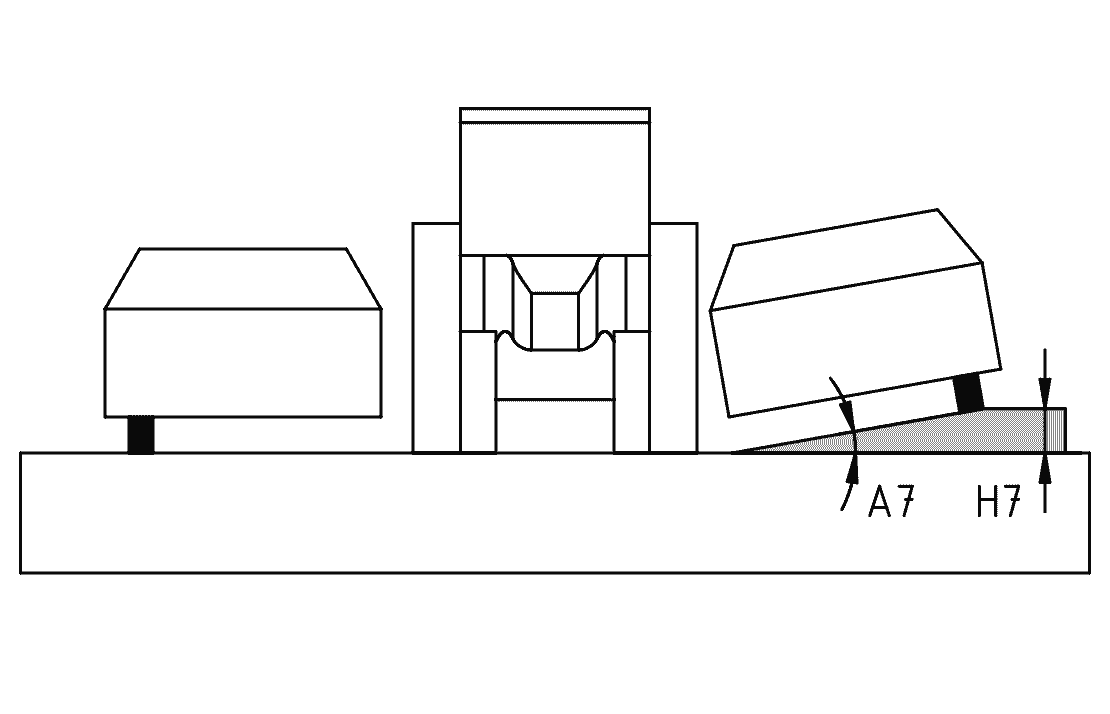

A7 Ângulo de inclinação transversal máximo dos módulos laterais.
± 10°
A qualidade de pulverização é reduzida porque os módulos adjacentes já não pulverizam nas mesmas direcções. A partir de -10°, a sobreposição dos jatos é demasiado grande. A partir de +10°, a sobreposição dos jatos é demasiado pequena.
H7 Altura correspondente.
± 35 cm | 13,8 pol
Igual a A7.

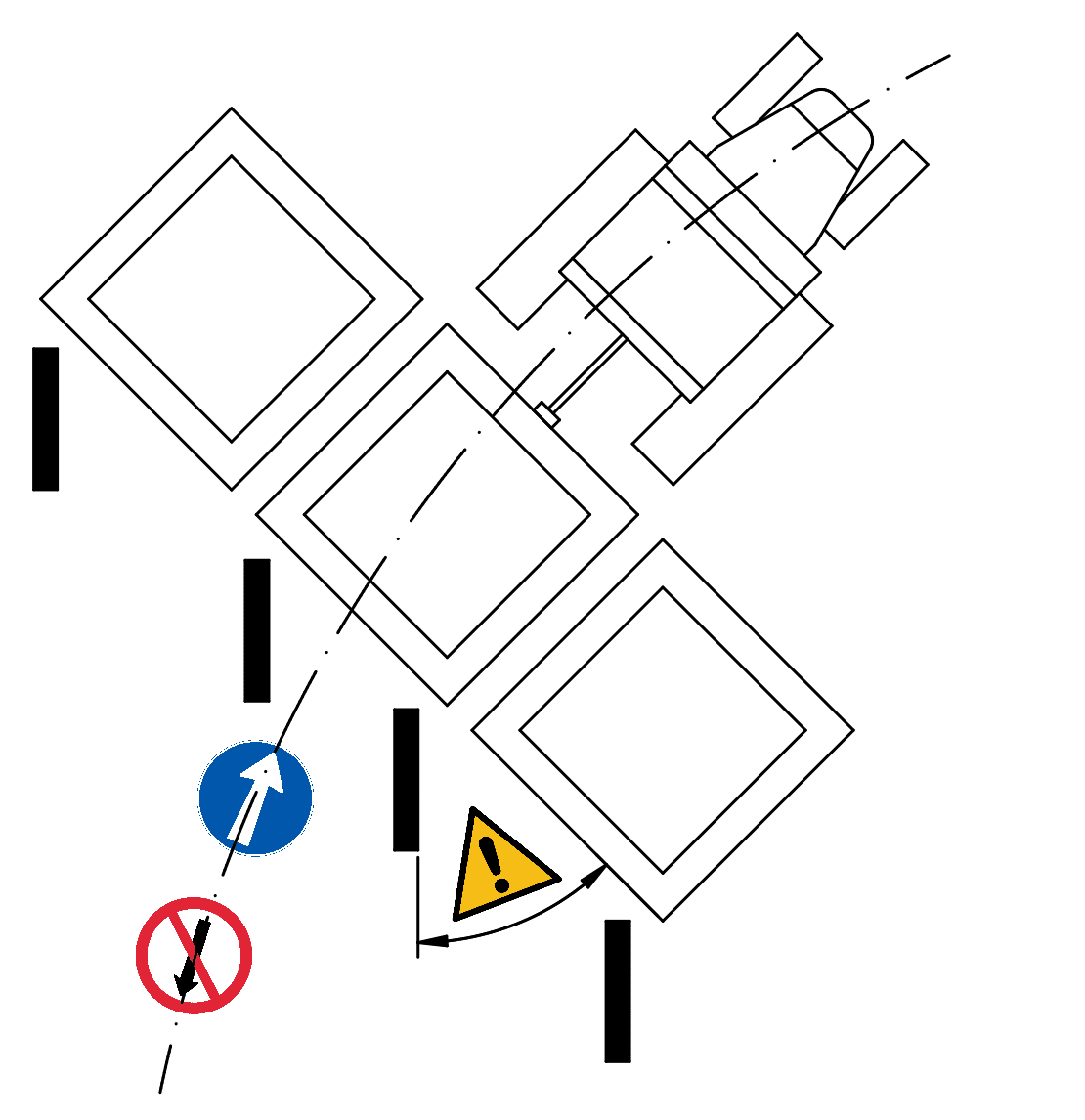

Direcção de deslocamento em curvas quando os módulos estão em posição de trabalho.
Sempre para a frente.
Batentes das rodas giratórias da máquina.

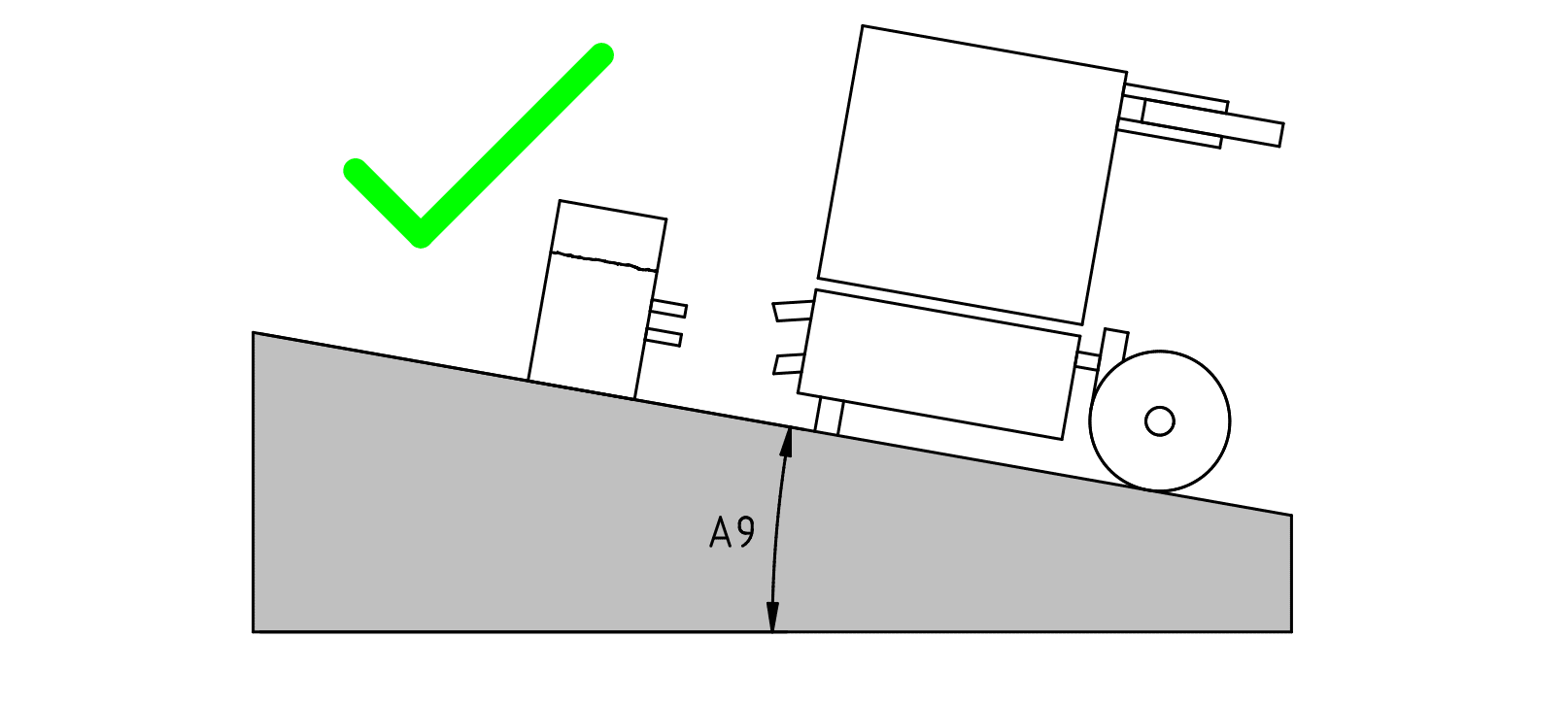

A9 Ângulo de inclinação máximo do terreno quando estacionado, módulos em posição de transporte, independentemente da orientação da máquina.
3° (~5%)
Limite de aderência dos calços de estacionamento.
AVISOS
-
Nunca levante nem baixe os módulos laterais quando a máquina estiver perpendicular à direcção da inclinação, pois os solavancos podem causar o capotamento da máquina.
-

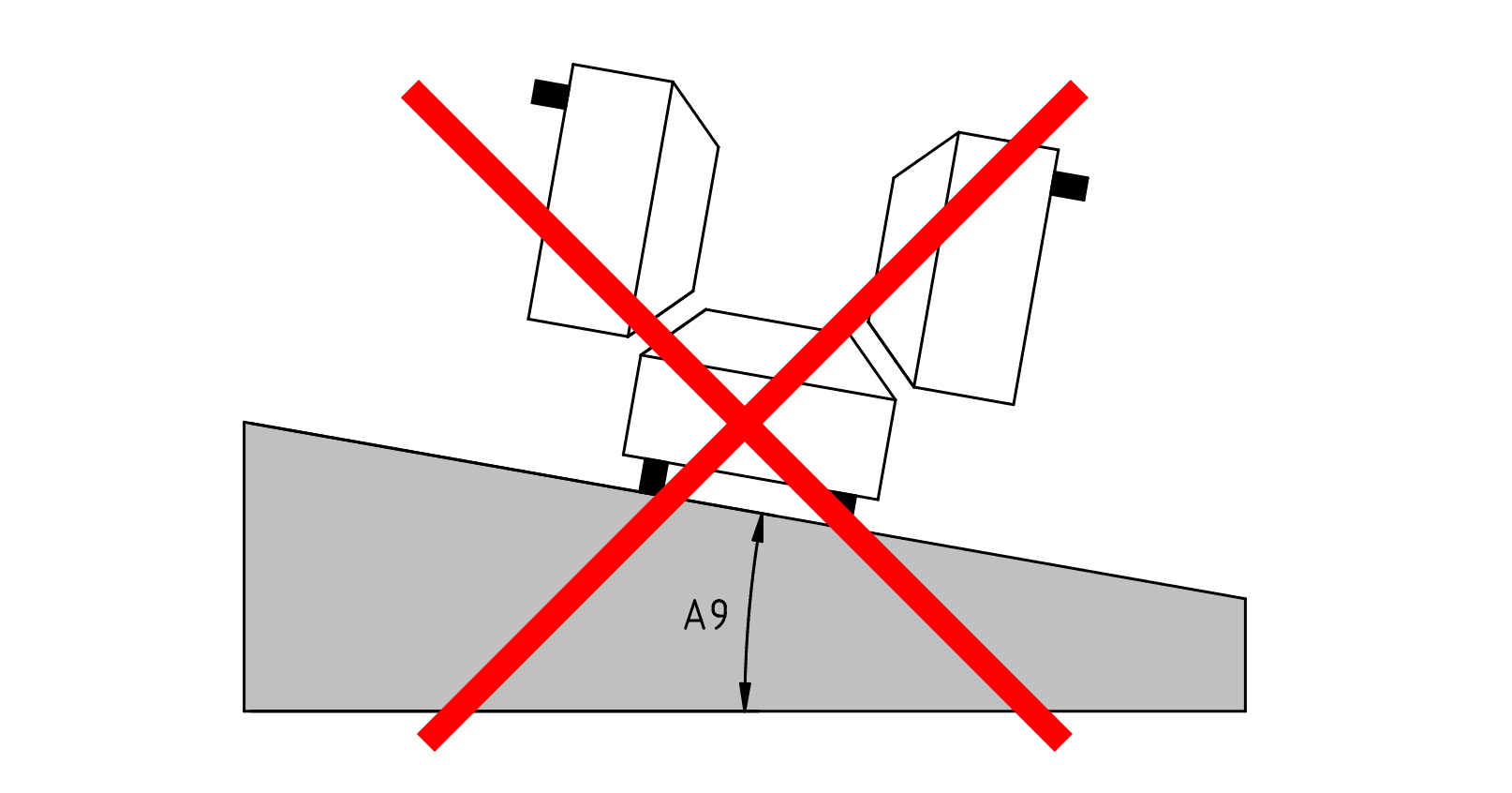

Se o terreno não for plano e a máquina estiver desacoplada, deve ser estacionada na direcção da inclinação. É proibido estacionar perpendicularmente à encosta.
V1 Velocidade de condução em tráfego rodoviário quando a máquina está acoplada ao trator.
-
CH : 40 km/h | 25 mph
-
FR : 25 km/h | 15 mph
Depende do país, trator e outras condições. Respeite a legislação em vigor. Em qualquer caso, não exceda a velocidade de 40 km/h | 25 mph.
V2 Velocidade de tráfego em tráfego rodoviário quando a máquina é transportada num reboque.
CH : 100 km/h | 62 mph
Depende do país, reboque e outras condições. Respeite a legislação em vigor.
