Rendszeres ellenőrzések

Azonosítótáblák

A gyártó táblái meglétének és elhelyezésének ellenőrzése:

• Permetezési modul táblája

• Kéttartályos modul táblája

• Szivattyú táblája

Előzetes ellenőrzések

• Vizuálisan ellenőrizni kell, hogy a gép tiszta-e. Szükség esetén a gépet a Kezelés utáni tisztítás fejezet előírásai szerint kell megtisztítani.

• Vizuálisan ellenőrizni kell a gépet herbicidek, fungicidek, insekticidek vagy műtrágyák nyomai szempontjából.

• Ellenőrizni kell, hogy a gumiabroncs nyomása 2,0 bar | 29 psi legyen.

• Ellenőrizni kell, hogy a permetezési modulon és a kéttartályos modulon feltüntetett összes alkatrész jelen van és vizuálisan jó állapotban van.

• Ellenőrizni kell, hogy a biztonság-technikai berendezés jelen van, ahogyan azt a Közlekedési biztonsági eszközök és követelmények fejezet előírja (Közúti biztonsági eszközök és követelmények).

• Ellenőrizni kell az erőátviteli tengely üzemi állapotát.

• Végezzen el egy általános működési ellenőrzést.

Vontatóberendezés

• A gépet a Permetező vontatóberendezés és Tartályrendszer vontatóberendezés fejezeteknek megfelelően kell vontatóberendezéshez csatlakoztatni (Permetező vontatóberendezése & Tartályrendszer vontatóberendezése)

• Csatlakoztassa a TLT-t (teljesítmény-leadó tengely) a Biztonsági utasítások fejezetben bemutatottak szerint (Biztonsági utasítások).

Fluidikai rendszer szivárgása

A permetező fluidikai rendszeréből nem szabad szivárgás előfordulnia. Vizuálisan ellenőrizze a fluidikai rendszert szivárgás szempontjából.

Váz és tartóelemek

Vizuálisan ellenőrizze, hogy az összes tartóelem és a váz jó állapotban van-e, nem mutat-e rendellenességeket, szélsőséges korrózióra vagy egyéb olyan hibákat, amelyek befolyásolhatnák a gép működését.

Összehajtható/összecsukható alkatrészek zárása

Az oldalsó modulok kezelésének megfelelően:

• A modulok emelésekor vagy süllyesztésekor ellenőrizze, hogy a biztonsági horgok és a működtető kötelek jelen vannak-e és működőképesek-e.

• Ellenőrizze, hogy az oldalsó modulok működtethetők-e.

A gépre vonatkozó követelmények

Szivárgások (szivattyú kikapcsolt állapotban)

1. Töltse meg mindkét tartályt vízzel a kapacitásuk feléig.

2. Tartsa a szivatttyút leállított állapotban.

3. Vizuálisan ellenőrizni kell, hogy a gép egyetlen részéből sem szivárog folyadék.

4. Vizuálisan ellenőrizni kell a tartályokat repedésekre, lyukakra vagy egyéb olyan nyílásokra, amelyeken keresztül folyadék szivároghat.

Szivárgások (szivattyú üzemeltetése közben, permetezés nélkül)

1. Mindkét tartályt félig fel kell tölteni vízzel.

2. Biztosítani kell, hogy a nyomás 4,0 bar | 58 psi legyen.

3. Vizuálisan ellenőrizni kell a gépet szivárgások szempontjából.

Szivárgások (szivattyú üzemeltetése közben, permetezéssel)

1. Töltse meg mindkét tartályt vízzel a kapacitásuk feléig.

2. Nyissa meg a fúvókákat a Fúvóka-ellenőrzés fejezetben leírtak szerint.

3. Vizuálisan ellenőrizni kell a gépet szivárgások szempontjából.

Permetezés a permetezőn

Ez a vizsgálat biztosítja, hogy a gép nem permetez önmagára.

1. Töltse meg mindkét tartályt vízzel a kapacitásuk feléig.

2. Vizuálisan ellenőrizni kell, hogy a permetezőn vagy annak védőfelületein nem permetezik fel folyadékot.

Szivattyú

A szivattyún végzett mérésekhez a csatlakozási méretek BSP 1 1/4″.

Permetező szivattyú térfogatárama

1. Nyissa meg a kibocsátási áramkört a szivattyú szintjén.

2. Csatlakoztasson egy térfogatáram-mérőt és egy folyadékgyűjtő rendszert.

3. Kapcsolja be a szivatttyút.

4. Végezze el a térfogatáram-mérést. Az áramlási sebesség 60 l/perc | 16 US gpm kell, hogy legyen.

Permetezési nyomás impulzusok

1. A szivattyú impulzus amplitúdóit ellenőrizni szükséges.

2. Permetező vezérlőrendszer indítása.

3. Biztosítani szükséges, hogy a nyomás 3 bar | 44 psi legyen a tablettán.

Keverők

Ellenőrizni szükséges, hogy a keverés látható legyen.

Lásd a Keverés fejezet (Keverés).

Permetlé tartály

Fedők

Vizuálisan ellenőrizni szükséges, hogy mindkét tartály fedői jelen vannak és jó állapotban vannak.

Töltőnyílás

Vizuálisan ellenőrizni szükséges, hogy mindkét tartály nyílásai jelen vannak és nem entozzödöttek.

Nyomáskompenzáció

Vizuálisan ellenőrizni szükséges a túlnyomás szabályozás jelenlétét és működését a növényvédelmi tartályon, valamint a gép nyomásszabályozó szelepét.

Szintkijelző

Vizuálisan ellenőrizni szükséges, hogy a permetlé tartályban vagy a teljes tartály szerkezetben a folyadékszint-kijelző kellőképpen látható és olvasható legyen az operátor ülésből és a gép töltési helyéről.

A permetlé tartály lecsapolása

Mindkét tartály leengedő szelepét tesztelje. (Vízleengedés (33) és Permetlé leengedés (34) a fluidikai diagramon (Fluidikus diagram).

Mérő-, szabályozó és vezérlőrendszerek

Állapot és működés

1. A permetezőgépen található összes mérő-, szabályozó és vezérlő eszköz és kezelőelem, mely a gabonapermetező megfelelő működéséhez szükséges, megfelelően kell működjön.

2. Ellenőrizze, hogy a gépet a HMI-n lévő ON/OFF gombbal be lehet-e kapcsolni.

3. Ellenőrizze, hogy a tabletta működik-e.

4. Biztosítsa, hogy a tabletta csatlakozni tudjon az egység Wi-Fi hálózatához.

5. Ellenőrizze, hogy a szivattyú a traktor előhidraulikus egységének bekapcsolásával elindul-e.

   A főszelepe függőleges helyzetben kell legyen.

6. Ellenőrizze, hogy a szivattyú leáll és elindul a főszelepe vízszintes helyzetből függőleges helyzetbe történő elforgatásával.

Indítsa el a folyadékcirkulációt a rendszerben.

1. Ellenőrizze, hogy az adagolórendszeren lévő nyomásmérő nyomást jelez-e.

2. Ellenőrizze, hogy a tabletta nyomásértéket jelez-e.

3. A tablettán nyissa meg és zárja be az összes fúvókát.

Akadálymentesség

1. A traktor kabinjából:

   1. Ellenőrizni kell, hogy a szintkijelző az egész magasság során olvasható legyen.

   2. Ellenőrizni kell, hogy az elosztórendszer nyomásmérője leolvasható legyen.

   3. Ellenőrizni kell, hogy a tabletta működőképes legyen.

2. A kéttartályos modulon:

   1. Ellenőrizni kell a nyomásszabályozó működését a nyomás enyhe megváltoztatásával és a nyomásmérő által visszaadott érték leolvasásával.

A szórókeret szakaszok működése

1. A fluidikus kört nyomás alá kell helyezni.

2. Az alkalmazáson aktiválni kell az Öblítés módot.

3. Egymás után tesztelni kell a szórókereteket egyenként a tabletta felhasználói felületén a különböző 2 méteres szakaszok aktiválásával és deaktiválásával.

4. Ellenőrizni kell, hogy a szórókeret permetez-e.

A szórókeret szakaszok működése

A sebesség ellenőrzése

1. A felhasználói felületen létre kell hozni egy missziót és el kell indítani.

2. A gépet állandó sebességgel kell vezetni egyenes távolság felett.

3. Ellenőrizni kell, hogy a tablettán megjelenített sebesség megfelel-e a traktor számlálóján megjelenített sebességnek (az ± 0,5 km/h | 0,31 mph körüli eltérések normálisak).

A nyomásmérő ellenőrzése

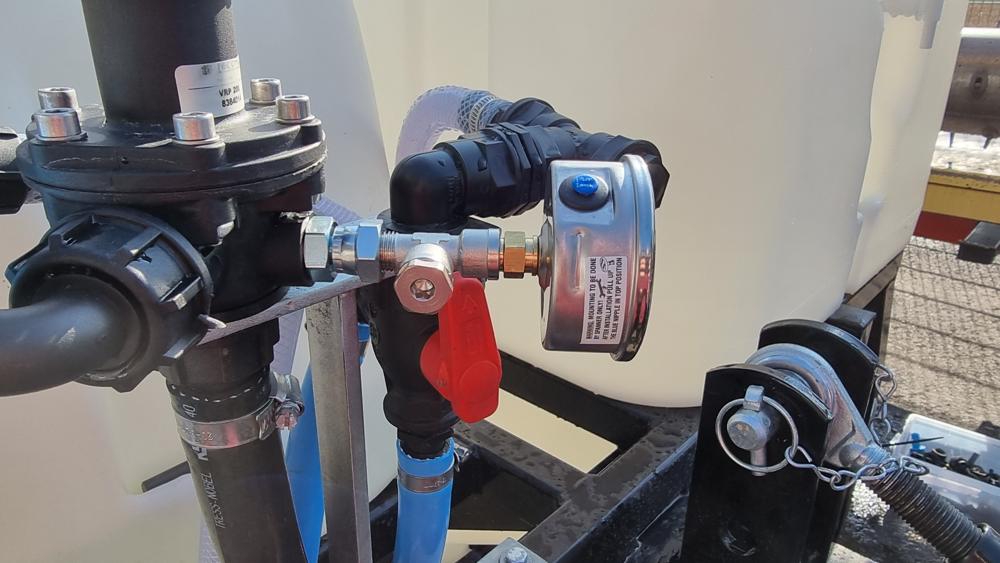

1. A nyomásmérő T-csatlakozóra referencia nyomásmérőt kell szerelni. Menetméret: G1/4″.

2. Kapcsolja be a szivatttyút.

3. Hasonlítsa össze a gép nyomásmérőjének és a referencia nyomásmérőjének értékeit.

A bal oldali szórókeret nyomásérz­ékelőjének ellenőrzése

1. Engedje le a bal oldali oldalsó modult.

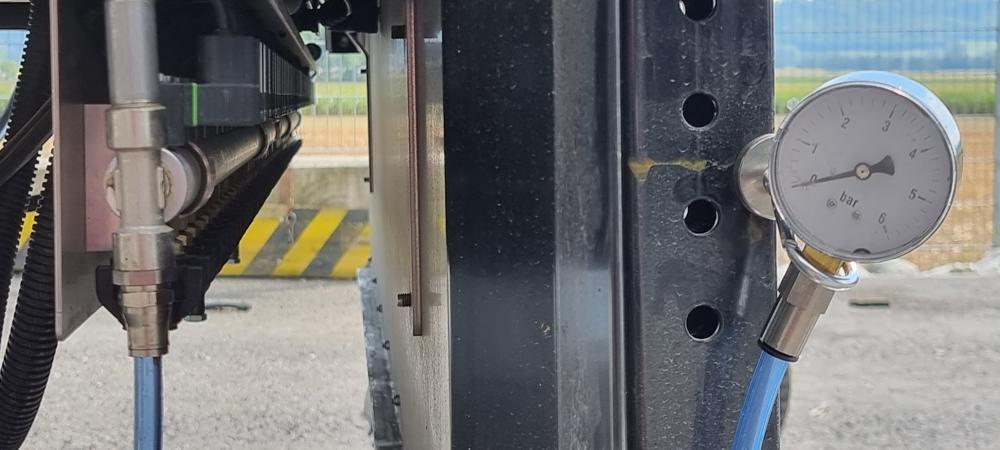

2. Szereljen fel egy referencia nyomásmérőt a szórókeret T-darabjára.

3. Kapcsolja be a szivatttyút.

4. Hasonlítsa össze a tablettán megjelenített nyomásértékeket a referencia manométer értékeivel.

Fúvóka áramlásszabályozása

1. Engedje le az oldalsó modulokat.

2. Kapcsolja be a folyadékkeringtetést.

3. Ürítse ki a rendszert (levegő kipréselése az áramkörből).

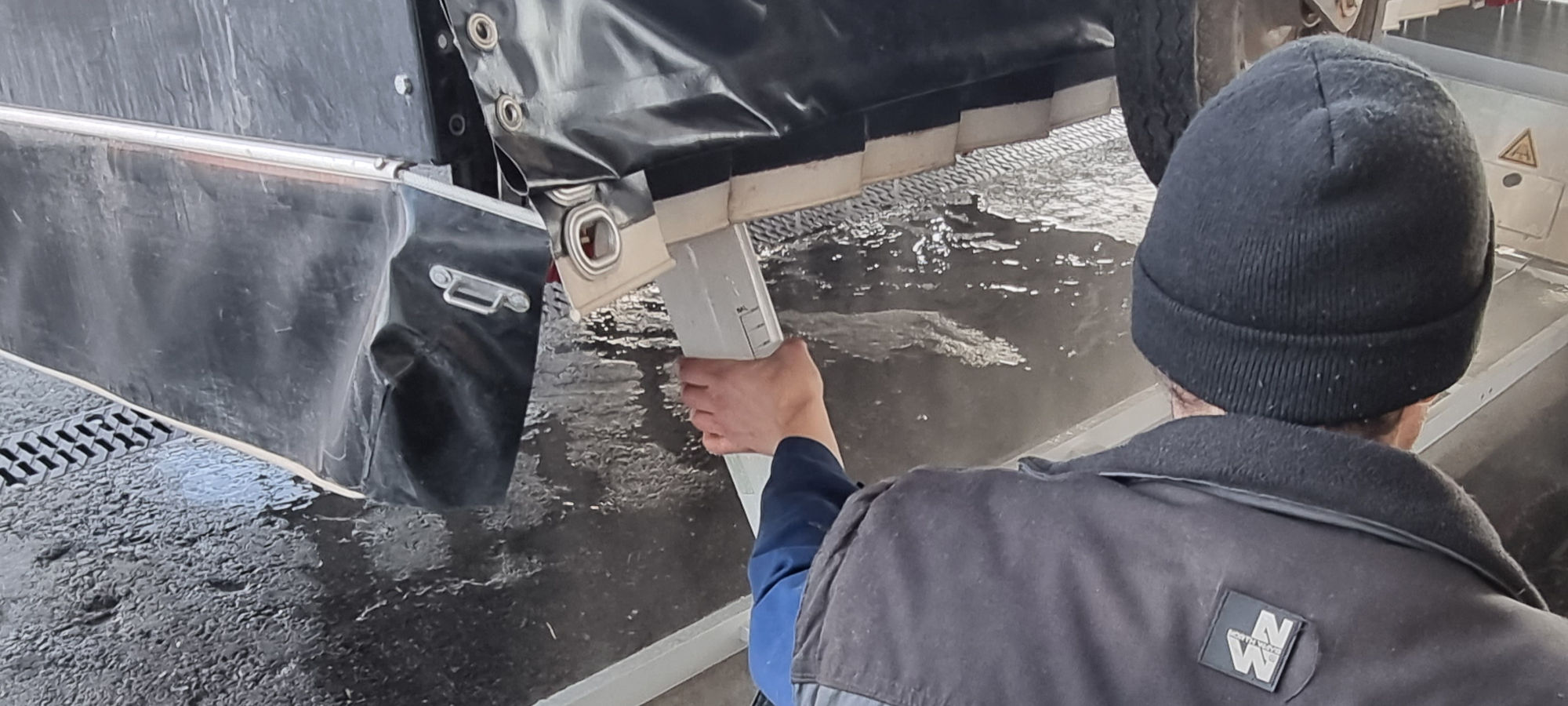

4. Helyezzen egy mérőhengert egy fúvóka alá.

5. Nyissa ki a fúvókát egy percre.

6. Ellenőrizze az összegyűjtött térfogatot.

Nyomásszabályozó

1. Engedje le az oldalsó modulokat.

2. Kapcsolja be a folyadékkeringtetést.

3. Ürítse ki a rendszert (levegő kipréselése az áramkörből).

4. Olvassa le a nyomásértéket a tablettáról.

5. Nyissa ki a teljes szórókeretet.

6. Olvassa le a nyomásértéket a tablettáról, és hasonlítsa össze az előző értékkel.

Nyomásmérő

Jelenlét

1. Vizuálisan ellenőrizni kell, hogy a szétosztórendszer nyomásmérője jelen van.

2. A tablettán ellenőrizni kell, hogy a bal oldali szórókeret nyomás érzékelője értéket ad vissza.

Az analóg nyomásmérő átmérője

Ellenőrizni kell, hogy a szétosztórendszer nyomásmérőjének átmérője 63 mm | 2,48 in vagy nagyobb.

Skálázás

1. Ellenőrizni kell, hogy a nyomásmérő teljes skálája 6 bar | 87 psi.

2. Ellenőrizni kell, hogy a manométer 1 bar | 14,5 psi osztásokkal rendelkezik.

Leolvashatóság

Ellenőrizni kell, hogy a szórórendszer nyomásmérője a traktor kabinjából leolvasható.

Csövek és vezetékek

A csövek és vezetékek állapota

• Vizuálisan ellenőrizni kell, hogy a csatlakozások helyesek.

• Ellenőrizni kell a maximális hajlítási sugarakat. (A csövek minimális hajlítási sugara).

• Vizuálisan ellenőrizni kell, hogy nem szivárognak.

• Vizuálisan ellenőrizni kell, hogy jó állapotban vannak és nincsenek felpuffadva.

Szűrők

Szűrőlista

Lásd a fluidikai diagramot (Fluidikus diagram) a nómenklatúrához.

• Víztartály szűrőkosár (30).

• Permetlé tartály szűrőkosár (29).

• Szívószűrő (4).

• Szakasz szűrő (18).

Vizsgálatok

Az összes fent meghatározott szűrőre:

• Vizuálisan ellenőrizni kell, hogy a szűrők jelen vannak.

• Vizuálisan ellenőrizni kell azok állapotát.

• Vizuálisan ellenőrizni kell, hogy a hálóméret megfelelő (Szűrők).

• Ellenőrizni kell, hogy a szűrőket szükség esetén új szűrőkkel lehet helyettesíteni.

Szórókeret és fúvóka csatlakoztatás

A szórókeret stabilitása vízszintes irányban

1. Engedje le az oldalsó modulokat.

2. A 3 szórókeret mindegyikéhez:

   1. A biztosított kapcsolók segítségével az elemeket a minimumra kell leereszteni.

   2. Vizuálisan ellenőrizni kell, hogy a szórókeretek vízszintesek.

   3. A biztosított kapcsolók segítségével az elemeket a maximumra kell emelni.

   4. Vizuálisan ellenőrizni kell, hogy a rámpák felemelt helyzetben nem rendelkeznek túlzott játékkal.

Szerkezeti hibák

1. Engedje le az oldalsó modulokat.

2. A 3 szórókeret mindegyikéhez:

   1. Kézzel történő húzáskor vagy toláskor szükséges ellenőrizni a túlzott lazaság hiányát.

Fúvóka távolság

1. Engedje le az oldalsó modulokat.

2. Mind a 3 szórókerethez

   1. A rámpákat a megadott kapcsolók segítségével minimális szintre le kell engedni.

   2. Ellenőrizni kell, hogy az egyes fúvókák közötti távolság 4 cm | 1.57 in.

Fúvóka orientáció

1. Engedje le az oldalsó modulokat.

2. A szórókeretek magasságát úgy kell beállítani, hogy a fúvókák alsó végei 20 cm | 7.87 in távolságban legyenek a talajszinttől.

3. A tablettán kattintson az Előjegyzés gombra.

4. Vizuálisan ellenőrizni kell, hogy a sugarak függőlegesek.

Magasságkülönbség (függőleges rés)

1. Engedje le az oldalsó modulokat.

2. A szórókeretek magasságát úgy kell beállítani, hogy a fúvókák alsó végei 20 cm | 7.87 in távolságban legyenek a talajszinttől.

3. Ellenőrizni kell, hogy az összes fúvóka talajig terjedő távolsága azonos.

Eltérések a vízszintes síkban

1. Engedje le az oldalsó modulokat.

2. A 3 szórókeret mindegyikéhez:

   1. A biztosított kapcsolók segítségével az elemeket a minimumra kell leereszteni.

   2. Vizuálisan ellenőrizni kell, hogy a rámpák nincsenek behajlítva a vízszintes síkban.

Magasság-beállítás

1. Ellenőrizni kell, hogy a rámpákon található magasság-beállítási kapcsolók működőképesek.

2. Vizuálisan ellenőrizni kell, hogy a rámpák a magasság-beállítás módosítása után stabilak maradnak.

Csillapítás, egyensúly-korrekció és stabilizáció a függőleges síkban

Vizuálisan ellenőrizni kell, hogy a rámpák zökkenőmentesen mozognak fel és le.

Nyomás-kompenzált visszatérés

• Amennyiben a gép nyomásszabályozó rendszerrel van felszerelve, a szórókeret lezárása után 10 másodperccel a permetezési nyomásmérőn mért nyomásváltozása nem haladja meg a ± 10%-ot, amikor a szakaszok egyenként lezárulnak.

• Működési vizsgálat: teljes szórókeret mellett az egyes szórókereteket sorban zárja le, és olvassa le a tablettán megjelenített permetezési nyomást. Lásd: A terep kezdete fejezet.

Fúvókák

Egyenértékűség

Vizuálisan ellenőrizni kell, hogy minden fúvóka azonos típusú.

Cseppenként

A permetezési nyomás kikapcsolása után 5 másodperccel a fúvókákból legfeljebb 2 ml | 0,07 fl oz folyhat ki.

1. Aktiválja a Priming módot (Befolyatás / Légtelenítés).

2. Kapcsolja ki a Priming módot (Befolyatás / Légtelenítés).

3. Helyezzen egy mérőhengert egy fúvóka alá.

4. Várjon 5 másodpercig.

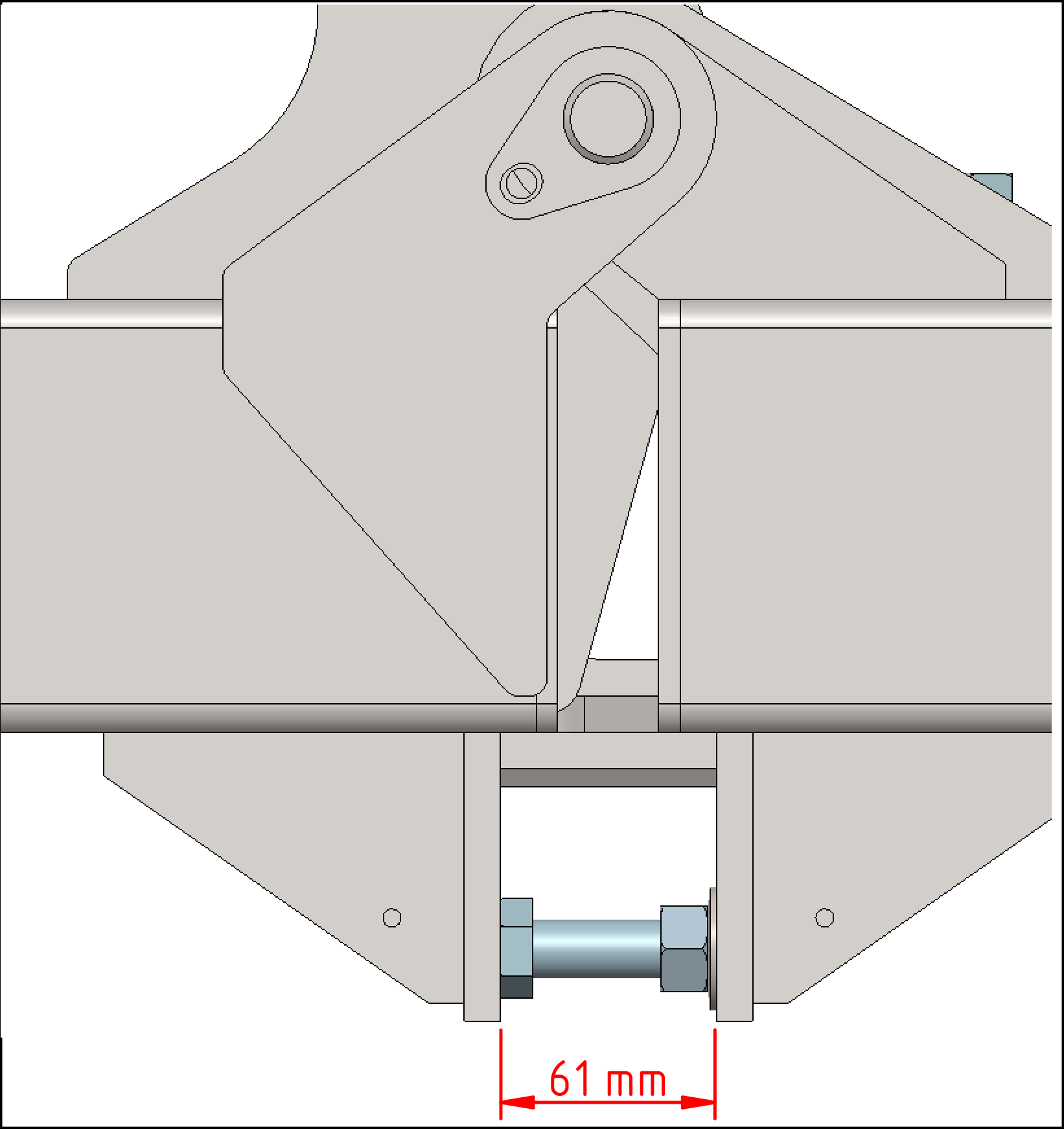

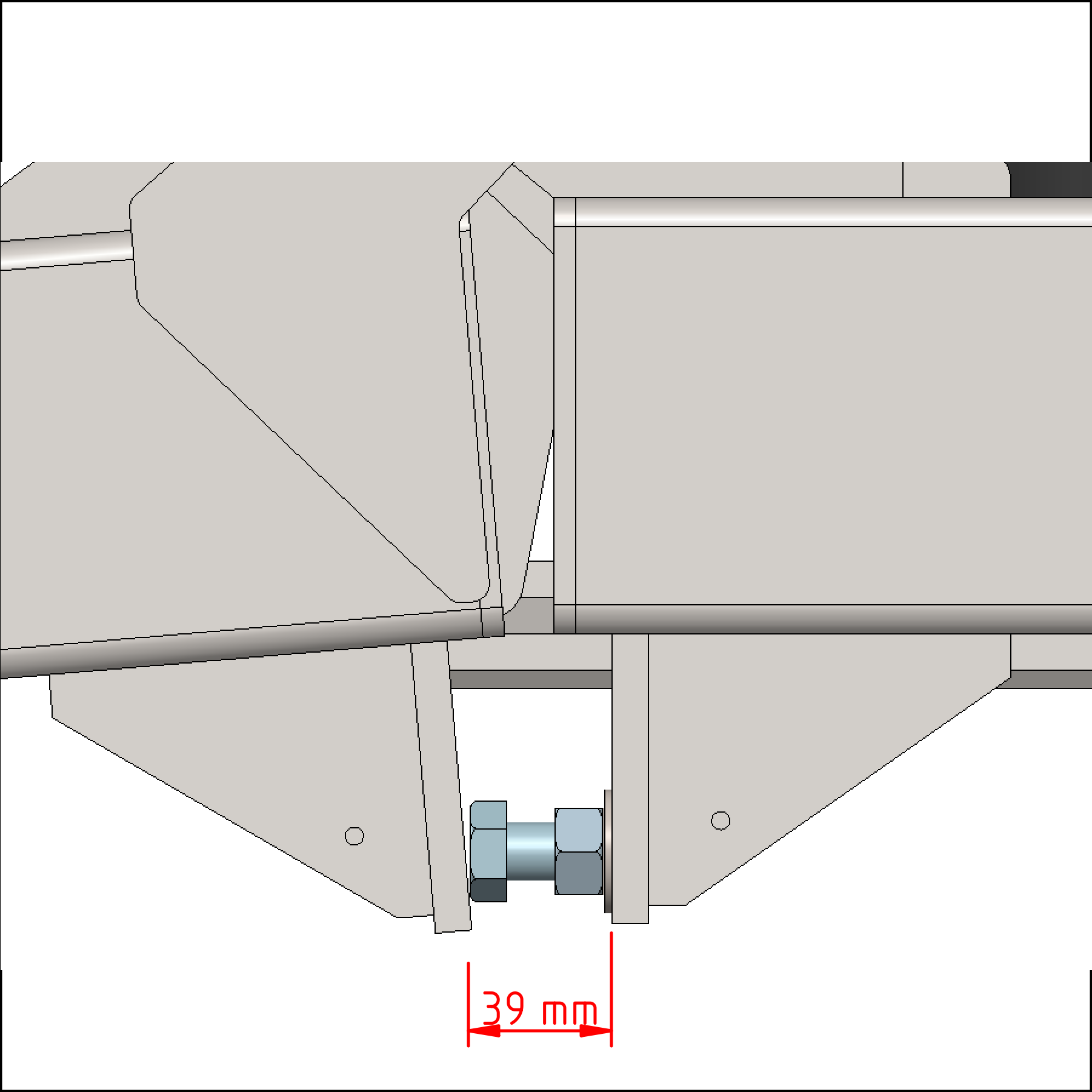

Az egységek vízszintessége

Amennyiben az egységeknek a talajt érintése nélkül vízszintesnek kell lenniük, a végállás csavarokat úgy kell beállítani, hogy 61 mm | 2,4 in-t kiálljanak. Összesen 6 darab csavar beállítása szükséges.
