Csere

Hidraulikus szivattyú olajának és membránjai cseréje

INFORMÁCIÓ

Ezt a műveletet csak képzett és tapasztalt személyzet végezheti el. Forduljon az Ecorobotix forgalmazójához.

INFORMÁCIÓ

Soha ne öntse le a használt olajat a lefolyóba vagy a környezetbe. Recyclelje a használt olajat a helyi előírásoknak megfelelően.

Ezt az eljárást az Ecorobotix tanúsította, és eltérhet a hidraulikus szivattyú gyártójának eljárásától. Javasolt az eljárást a gyártó felhasználói kézikönyvében konzultálni. Az Ecorobotix nem vállal felelősséget a tamperzésből eredő bármilyen meghibásodásért.

A hidraulikus szivattyú olajának cseréjéhez:

1. Gondoskodjon arról, hogy a szivattyú leálljon. Hagyja 60 percig hűlni a kezelés előtt.

2. Válassza le a csöveket. Csavarja ki és válassza le az összes csövet a hidraulikus szivattyúról.

3. Távolítsa el a szivattyút a kettős tartálymodul-ból. Csavarja ki a 4 támasztócsavart, majd óvatosan távolítsa el a szivattyút és annak támaszát a kettős tartálymodul-ból.

4. Távolítsa el a hidraulikus szivattyút a konzolról. Csavarja ki a 2 csavart, amely a szivattyút és a konzolt összetartja, majd helyezze a szivattyút egy sík, stabil munkafelületre.

5. Helyezzen egy csepptálcát a szivattyú közelébe. A tálcának elég nagynak kell lennie 700 ml | 23,6 fl oz olaj befogadásához.

6. Engedje le a használt olajat. Távolítsa el a töltőfedelet, majd döntse meg a szivattyút az összes olaj csepptálcába való levezetéséhez.

7. Távolítsa el a szivattyúfejeket. Csavarja ki a szivattyúfejeket rögzítő csavarokat és távolítsa el azokat egyenként.

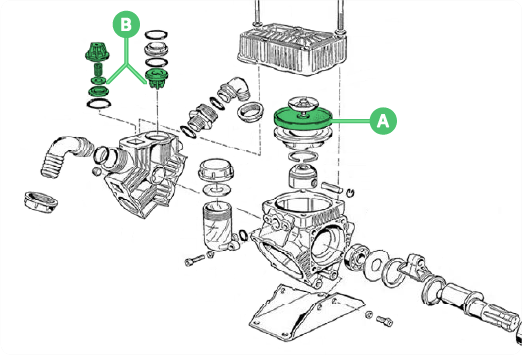

8. Távolítsa el a membránokat. Csavarja ki és távolítsa el a rögzítőcsavart és a membrántartó lemezt. Ezután óvatosan távolítsa el a használt membránt.

9. Engedje le a maradék olajat a csepptálcába.

10. Szereljen be új membránokat. Kenje meg a membránt új olajjal, majd vezesse át a dugattyún keresztül és helyezze el az alján. Helyezze vissza a membrántartó lemezt és csavart, majd húzza meg. A megfelelő meghúzási nyomatékot a csavar mérete szerint tekintse meg: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Cserélje ki a szelepeket. Távolítsa el a régi szelepet és helyettesítse új szeleppel.

12. Szereljevissze a szivattyúfejeket. Helyezze a szivattyúfejeket a helyükre és rögzítse a megfelelő rögzítőcsavarok meghúzásával. Tartsa be a fenti meghúzási nyomatékokat.

13. Töltse fel új olajjal. Nyissa meg a töltőfedelet és töltse fel új olajjal a jelzett minimális szintig.
    Kizárólag SAE 30 olaj használható.

14. Szereljevissze a szivattyút. Szereljefel a szivattyút a tartóján a 2 rögzítőcsavar meghúzásával. Cserélje ki és rögzítse a szivattyút a kettős tartály modulon a 4 rögzítőcsavar meghúzásával, majd csatlakoztassa az előzőleg lecsatlakoztatott csöveket.

15. Figyelje az olajszintet. Rendszeresen ellenőrizze az olajszintet és színét. Cserélje ki az olajat a periodicitási táblázat szerint.
