Αντικατάσταση

Αντικατάσταση υδραυλικού λαδιού αντλίας και διαφραγμάτων

ΠΛΗΡΟΦΟΡΙΕΣ

Μόνο ειδικευμένο και έμπειρο προσωπικό θα πρέπει να πραγματοποιεί αυτή τη λειτουργία. Επικοινωνήστε με τον αντιπρόσωπό σας της Ecorobotix.

ΠΛΗΡΟΦΟΡΙΕΣ

Μη απορρίπτετε ποτέ το χρησιμοποιημένο υδραυλικό λάδι στο αποχετευτικό σύστημα ή στο περιβάλλον. Ανακυκλώστε το χρησιμοποιημένο υδραυλικό λάδι σύμφωνα με τους τοπικούς κανονισμούς.

Αυτή η διαδικασία είναι πιστοποιημένη από την Ecorobotix και ενδέχεται να διαφέρει από εκείνη του κατασκευαστή της υδραυλικής αντλίας. Συνιστάται να συμβουλευθείτε την επίσημη διαδικασία στο εγχειρίδιο χρήστη του κατασκευαστή. Η Ecorobotix δεν δύναται να θεωρηθεί υπεύθυνη για οποιαδήποτε δυσλειτουργία που προκύπτει από παρεμβάσεις.

Για να αλλάξετε το υδραυλικό λάδι της αντλίας:

1. Βεβαιωθείτε ότι η αντλία είναι σταματημένη. Αφήστε να κρυώσει για 60 λεπτά πριν την επεξεργασία.

2. Αποσυνδέστε τους σωλήνες. Ξεβιδώστε και αποσυνδέστε όλους τους σωλήνες από την υδραυλική αντλία.

3. Αφαιρέστε την αντλία από τη διπλή μονάδα δεξαμενής. Ξεβιδώστε τους 4 κοχλίες στήριξης, στη συνέχεια αφαιρέστε προσεκτικά την αντλία και τον βραχίονά της από τη διπλή μονάδα δεξαμενής.

4. Αφαιρέστε την υδραυλική αντλία από τον βραχίονα. Ξεβιδώστε τους 2 κοχλίες που συγκρατούν την αντλία και τον βραχίονα μαζί, κατόπιν τοποθετήστε την αντλία σε επίπεδη, σταθερή επιφάνεια εργασίας.

5. Τοποθετήστε ένα δοχείο συλλογής υγρών κοντά στην αντλία. Το δοχείο πρέπει να έχει επαρκή χωρητικότητα να συγκρατήσει 700 ml | 23.6 fl oz υδραυλικού λαδιού.

6. Αποστραγγίστε το χρησιμοποιημένο υδραυλικό λάδι. Αφαιρέστε το καπάκι πλήρωσης και κλίνετε την αντλία για να αποστραγγίσετε όλο το υδραυλικό λάδι στο δοχείο συλλογής υγρών.

7. Αφαιρέστε τις κεφαλές αντλίας. Ξεσφίξτε τους κοχλίες που στερεώνουν τις κεφαλές αντλίας και αφαιρέστε τες μία προς μία.

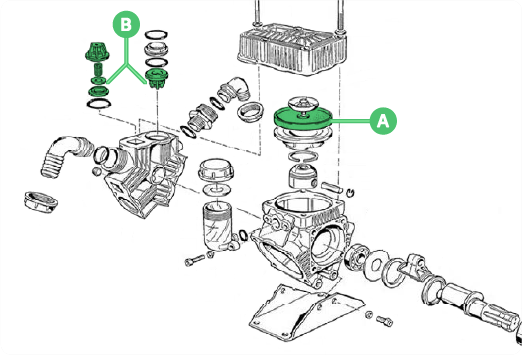

8. Αφαιρέστε τα διαφράγματα. Ξεσφίξτε και αφαιρέστε τον κοχλία στερέωσης και την πλάκα διαφράγματος. Στη συνέχεια αφαιρέστε προσεκτικά το χρησιμοποιημένο διάφραγμα.

9. Αποστραγγίστε το υπολειπόμενο υδραυλικό λάδι στο δοχείο συλλογής υγρών.

10. Εγκαταστήστε νέα διαφράγματα. Λιπάνετε το διάφραγμα με νέο υδραυλικό λάδι, στη συνέχεια περάστε το διάφραγμα μέσα από το έμβολο και τοποθετήστε το στον πυθμένα. Αντικαταστήστε την πλάκα διαφράγματος και τον κοχλία και σφίξτε τους. Ανατρέξτε στη ροπή σύσφιξης σύμφωνα με το μέγεθος του κοχλία: M6x1: 5 Nm / M8x1.25: 12 Nm / M10x1.25: 25 Nm.

11. Αντικαταστήστε τις βαλβίδες. Αφαιρέστε την παλιά βαλβίδα και αντικαταστήστε την με μια νέα.

12. Επανατοποθετήστε τις κεφαλές αντλίας. Τοποθετήστε τις κεφαλές αντλίας στη θέση τους και ασφαλίστε τις σφίγγοντας τους αντίστοιχους κοχλίες στερέωσης. Τηρήστε τις παραπάνω ροπές σύσφιξης.

13. Πληρώστε με νέο υδραυλικό λάδι. Ανοίξτε το καπάκι πλήρωσης και πληρώστε με νέο υδραυλικό λάδι μέχρι το ελάχιστο επίπεδο που υποδεικνύεται.
    Χρησιμοποιήστε μόνο υδραυλικό λάδι SAE 30.

14. Συναρμολογήστε την αντλία. Συναρμολογήστε την αντλία στη βάση της σφίγγοντας τους 2 κοχλίες στερέωσης. Αντικαταστήστε και ασφαλίστε την αντλία στη μονάδα διπλής δεξαμενής σφίγγοντας τους 4 κοχλίες στερέωσης, και στη συνέχεια συνδέστε τους προηγουμένως αποσυνδεδεμένους σωλήνες.

15. Παρακολουθήστε το επίπεδο του υδραυλικού λαδιού. Ελέγχετε το επίπεδο και το χρώμα του υδραυλικού λαδιού σε τακτικά διαστήματα. Αντικαταστήστε το υδραυλικό λάδι σύμφωνα με τον πίνακα περιοδικότητας.
