Περιοδικοί έλεγχοι

Πινακίδες αναγνώρισης

Παρουσία και θέση των πινακίδων κατασκευαστή:

• Πινακίδα μονάδας ψεκασμού

• Πινακίδα μονάδας διπλής δεξαμενής

• Πινακίδα αντλίας

Προκαταρκτικοί έλεγχοι

• Ελέγξτε οπτικά ότι η μηχανή είναι καθαρή. Εάν είναι απαραίτητο, καθαρίστε τη μηχανή σύμφωνα με τη διαδικασία του κεφαλαίου Καθαρισμός μετά τον ψεκασμό.

• Ελέγξτε οπτικά τη μηχανή για ίχνη διβολιδίων, μυκητοκτόνων, εντομοκτόνων ή λιπασμάτων.

• Ελέγξτε ότι η πίεση του ελαστικού είναι 2,0 bar | 29 psi.

• Ελέγξτε ότι όλα τα εξαρτήματα που υποδεικνύονται στη μονάδα ψεκασμού και στη μονάδα διπλής δεξαμενής είναι παρόντα και οπτικά σε καλή κατάσταση.

• Ελέγξτε ότι ο εξοπλισμός σχετικός με την ασφάλεια είναι παρών όπως περιγράφεται στο κεφάλαιο Συσκευές ασφαλείας οδικής κυκλοφορίας και απαιτήσεις (Συσκευές και απαιτήσεις οδικής ασφάλειας).

• Ελέγξτε τον άξονα κίνησης.

• Διενεργήστε γενικό έλεγχο λειτουργίας.

Σύστημα ρυμούλκησης

• Το μηχάνημα πρέπει να ρυμουλκηθεί σύμφωνα με τα κεφάλαια Σύστημα ρυμούλκησης ψεκαστικού και Σύστημα ρυμούλκησης δεξαμενών (Σύστημα ρυμούλκησης ψεκαστικού & Σύστημα δεξαμενών σύστημα ρυμούλκησης)

• Συνδέστε το PTO (άρθρωση μετάδοσης κίνησης) όπως φαίνεται στο κεφάλαιο Οδηγίες ασφαλείας (Οδηγίες Ασφάλειας).

Διαρροή συστήματος υγρών

Δεν πρέπει να υπάρχει διαρροή από το σύστημα υγρών του ψεκαστικού. Ελέγξτε οπτικώς το σύστημα υγρών για διαρροές.

Πλαίσιο και εξαρτήματα στήριξης

Ελέγξτε οπτικώς ότι όλα τα εξαρτήματα στήριξης και το πλαίσιο είναι σε καλή κατάσταση, χωρίς ανωμαλίες, ακραία διάβρωση ή άλλα ελαττώματα που δύνανται να επηρεάσουν τη λειτουργία του μηχανήματος.

Κλείδωμα αναδιπλούμενων / συμπτυσσόμενων μερών

Σύμφωνα με τον τρόπο χειρισμού των πλευρικών μονάδων:

• Ελέγξτε ότι οι γάντζοι ασφαλείας και τα συρόμενα καλώδια ενεργοποίησης είναι παρόντα και λειτουργικά πριν ανυψώσετε ή χαμηλώσετε τις μονάδες.

• Ελέγξτε ότι οι πλευρικές μονάδες μπορούν να λειτουργούν.

Απαιτήσεις για το μηχάνημα

Διαρροές (με αντλία σβηστή)

1. Γεμίστε και τις δύο δεξαμενές στο μισό της χωρητικότητάς τους με νερό.

2. Διατηρήστε την αντλία σβηστή.

3. Ελέγξτε οπτικά ότι δεν διαρρέει υγρό από κανένα μέρος του μηχανήματος.

4. Ελέγξτε οπτικά τις δεξαμενές για ρωγμές, οπές ή άλλα ανοίγματα από τα οποία ενδέχεται να διαρρεύσει υγρό.

Διαρροές (με αντλία σε λειτουργία και χωρίς ψεκασμό)

1. Γεμίστε και τις δύο δεξαμενές με νερό έως το ήμισυ της χωρητικότητάς τους.

2. Βεβαιωθείτε ότι η πίεση είναι 4,0 μπάρα | 58 psi.

3. Ελέγξτε οπτικά το μηχάνημα για διαρροές.

Διαρροές (με αντλία σε λειτουργία και ψεκασμό)

1. Γεμίστε και τις δύο δεξαμενές στο μισό της χωρητικότητάς τους με νερό.

2. Ανοίξτε τα ακροφύσια όπως περιγράφεται στο κεφάλαιο Έλεγχος ακροφυσίων.

3. Ελέγξτε οπτικά το μηχάνημα για διαρροές.

Ψεκασμός στο ψεκαστικό

Αυτή η δοκιμή διασφαλίζει ότι το μηχάνημα δεν ψεκάζει στον εαυτό του.

1. Γεμίστε και τις δύο δεξαμενές στο μισό της χωρητικότητάς τους με νερό.

2. Ελέγξτε οπτικά ότι δεν ψεκάζεται υγρό σε κανένα μέρος του ψεκαστικού ή σε οποιονδήποτε προστατευτικό εξοπλισμό.

Αντλία

Για μετρήσεις στην αντλία, οι διαστάσεις σύζευξης είναι BSP 1 1/4″.

Ρυθμός ροής αντλίας ψεκασμού

1. Ανοίξτε το κύκλωμα εκφόρτισης στο επίπεδο της αντλίας.

2. Συνδέστε ένα μετρητή ροής και ένα σύστημα συλλογής υγρού.

3. Ενεργοποιήστε την αντλία.

4. Λάβετε τη μέτρηση της ροής. Η παροχή ροής πρέπει να είναι 60 l/min | 16 US gpm.

Παλμοί πίεσης ψεκασμού

1. Ελέγχονται τα πλάτη παλμών της αντλίας.

2. Έναρξη συστήματος ελέγχου ψεκαστικού.

3. Ελέγχετε ότι η πίεση είναι 3 bar | 44 psi στο δισκίο.

Αναδευτήρες

Ελέγχετε ότι η ανάδευση είναι ορατή.

Δείτε κεφάλαιο Ανάδευση (Ανάδευση).

Δεξαμενή μίγματος ψεκασμού

Καπάκια

Ελέγχετε οπτικά ότι τα καπάκια και των δύο δεξαμενών είναι παρόντα και σε καλή κατάσταση.

Οπή πλήρωσης

Ελέγχετε οπτικά ότι οι οπές και των δύο δεξαμενών είναι παρούσες και δεν είναι φραγμένες.

Αντιστάθμιση πίεσης

Οπτικός έλεγχος της παρουσίας και της λειτουργίας της ρύθμισης υπερπίεσης στη φυτοφαρμακευτική δεξαμενή καθώς και της βαλβίδας ρύθμισης πίεσης στο μηχάνημα.

Δείκτης στάθμης

Ελέγχετε οπτικά ότι ο δείκτης στάθμης υγρού στη δεξαμενή μίγματος ή στο σύνολο του συγκροτήματος δεξαμενών είναι επαρκώς ορατός και αναγνώσιμος από το κάθισμα του οδηγού και από το σημείο πλήρωσης του μηχανήματος.

Αποστράγγιση της δεξαμενής μίγματος ψεκασμού

Δοκιμάστε και τις δύο βαλβίδες αποστράγγισης της δεξαμενής. (Αποστράγγιση νερού (33) και Αποστράγγιση μίγματος ψεκασμού (34) στο διάγραμμα ρευστοδυναμικής (Διάγραμμα ρευστού).

Συστήματα μέτρησης, ελέγχου και ρύθμισης

Κατάσταση και λειτουργία

1. Όλα τα όργανα και οι έλεγχοι που υπάρχουν στο μηχάνημα, τα οποία απαιτούνται για τη μέτρηση, τη ρύθμιση και τον έλεγχο του ψεκαστικού αγρού, πρέπει να λειτουργούν σωστά.

2. Ελέγξτε εάν το μηχάνημα μπορεί να ενεργοποιηθεί με το κουμπί ON/OFF στο HMI.

3. Ελέγξτε ότι το δισκίο λειτουργεί.

4. Επαληθεύστε ότι το δισκίο μπορεί να συνδεθεί στο Wi-Fi της μονάδας.

5. Ελέγξτε ότι η αντλία ξεκινά με την ενεργοποίηση της μπροστινής υδραυλικής μονάδας του ελκυστήρα.

   Η γενική βαλβίδα πρέπει να τοποθετηθεί κατακόρυφα.

6. Ελέγξτε ότι η αντλία σταματά και ξεκινά με την τοποθέτηση της γενικής βαλβίδας οριζόντια και στη συνέχεια κατακόρυφα.

Ξεκινήστε την κυκλοφορία του υγρού στο σύστημα.

1. Ελέγξτε ότι το μανόμετρο στο σύστημα διανομής υγρού δείχνει πίεση.

2. Ελέγξτε ότι το δισκίο δείχνει πίεση.

3. Στο δισκίο, ανοίξτε και κλείστε όλα τα ακροφύσια.

Προσβασιμότητα

1. Από την καμπίνα του τρακτέρ:

   1. Ελέγξτε ότι ο δείκτης στάθμης είναι ευανάγνωστος σε όλο το ύψος του.

   2. Ελέγξτε ότι το μανόμετρο πίεσης του συστήματος διανομής είναι ευανάγνωστο.

   3. Ελέγξτε ότι το δισκίο είναι λειτουργικό.

2. Στη δυαδική μονάδα δεξαμενής:

   1. Ελέγξτε ότι ο ρυθμιστής πίεσης λειτουργεί αλλάζοντας ελαφρώς την πίεση και διαβάζοντας την τιμή που επιστρέφει το μανόμετρο.

Λειτουργία των τμημάτων του βραχίονα ψεκασμού

1. Θέστε το υδροδυναμικό κύκλωμα υπό πίεση.

2. Στην εφαρμογή, ενεργοποιήστε τη λειτουργία Flushing (Ξέπλυμα).

3. Δοκιμάστε διαδοχικά τους βραχίονες ψεκασμού έναν προς έναν ενεργοποιώντας και απενεργοποιώντας τα διάφορα τμήματα των 2 μέτρων στη διεπαφή χρήστη του δισκίου.

4. Ελέγξτε ότι οι βραχίονες ψεκάζουν κανονικά.

Λειτουργία των τμημάτων του βραχίονα ψεκασμού

Έλεγχος της ταχύτητας

1. Στη διεπαφή χρήστη, δημιουργήστε μια αποστολή και εκκινήστε την.

2. Οδηγήστε τη μηχανή με σταθερή ταχύτητα σε ευθεία απόσταση.

3. Ελέγξτε ότι η ταχύτητα που υποδεικνύεται στο δισκίο αντιστοιχεί στη ταχύτητα που υποδεικνύεται στο μετρητή του τρακτέρ (αποκλίσεις περίπου ± 0,5 km/h | 0,31 mph είναι φυσιολογικές).

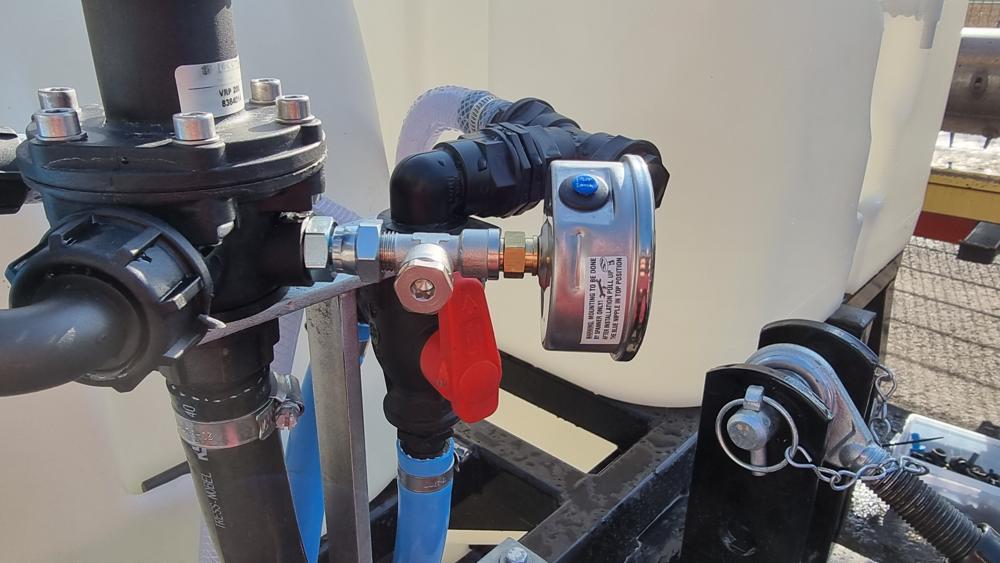

Έλεγχος του μανόμετρου

1. Τοποθετήστε ένα μανόμετρο αναφοράς στη σύνδεση Τ του μανόμετρου. Μέγεθος σπειράματος: G1/4″.

2. Ενεργοποιήστε την αντλία.

3. Συγκρίνετε τις ενδείξεις του μανομέτρου της μηχανής με το μανόμετρο αναφοράς.

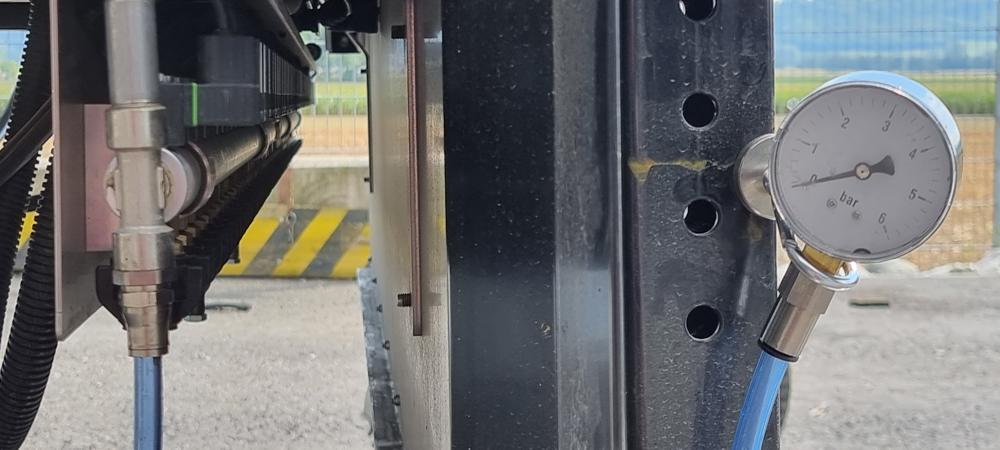

Έλεγχος του αισθητήρα πίεσης στον αριστερό βραχίονα ψεκασμού

1. Χαμηλώστε την αριστερή πλευρική μονάδα.

2. Τοποθετήστε ένα μανόμετρο αναφοράς στο T-κομμάτι του βραχίονα ψεκασμού.

3. Ενεργοποιήστε την αντλία.

4. Συγκρίνετε τις ενδείξεις της πίεσης που εμφανίζονται στο δισκίο με το μανόμετρο αναφοράς.

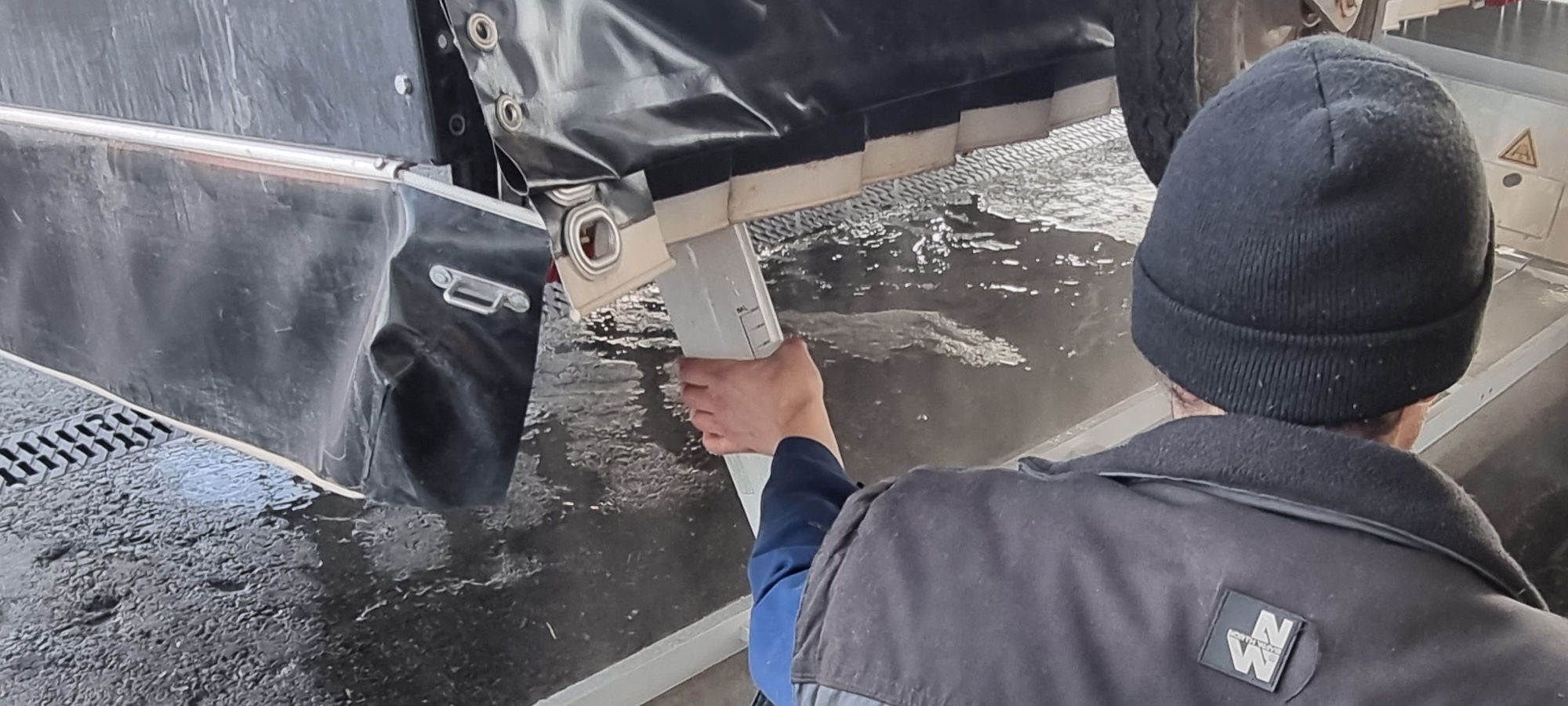

Έλεγχος ροής ακροφυσίου

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Ενεργοποιήστε την κυκλοφορία του υγρού.

3. Αποστραγγίστε το σύστημα (Απομάκρυνση αέρα από το κύκλωμα).

4. Τοποθετήστε ένα βαθμολογημένο κύλινδρο κάτω από ένα ακροφύσιο.

5. Ανοίξτε το ακροφύσιο για ένα λεπτό.

6. Ελέγξτε τον συλλεγμένο όγκο.

Ελεγκτής πίεσης

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Ενεργοποιήστε την κυκλοφορία του υγρού.

3. Αποστραγγίστε το σύστημα (Απομάκρυνση αέρα από το κύκλωμα).

4. Διαβάστε την ένδειξη πίεσης στο δισκίο.

5. Ανοίξτε έναν ολόκληρο βραχίονα ψεκασμού.

6. Διαβάστε την ένδειξη πίεσης στο δισκίο και συγκρίνετε με την προηγούμενη τιμή.

Μανόμετρο

Παρουσία

1. Ελέγξτε οπτικά ότι το μανόμετρο πίεσης του συστήματος διανομής είναι παρόν.

2. Ελέγξτε στο δισκίο ότι ο αισθητήρας πίεσης του αριστερού βραχίονα ψεκασμού επιστρέφει τιμή.

Διάμετρος του αναλογικού μανομέτρου

Ελέγξτε ότι η διάμετρος του μανομέτρου πίεσης του συστήματος διανομής είναι 63 mm | 2.48 in ή μεγαλύτερη.

Κλίμακα

1. Ελέγξτε ότι το μανόμετρο έχει πλήρη κλίμακα 6 bar | 87 psi.

2. Ελέγξτε ότι το μανόμετρο έχει διαβαθμίσεις 1 bar | 14.5 psi.

Αναγνωσιμότητα

Ελέγξτε ότι το μανόμετρο πίεσης του συστήματος διανομής υγρού μπορεί να διαβαστεί από την καμπίνα του ελκυστήρα.

Σωλήνες και σωλήνωση

Κατάσταση των σωλήνων και της σωλήνωσης

• Ελέγξτε οπτικά ότι οι συνδέσεις είναι σωστές.

• Ελέγξτε τις μέγιστες καμπύλες. (Ελάχιστη ακτίνα κάμψης των σωλήνων).

• Ελέγξτε οπτικά ότι δεν διαρρέουν.

• Ελέγξτε οπτικά ότι είναι σε καλή κατάσταση και ότι δεν είναι διογκωμένοι.

Φίλτρα

Κατάλογος φίλτρων

Ανατρέξτε στο Διάγραμμα Ροής Ρευστού (Διάγραμμα ρευστού) για την ονοματολογία.

• Καλάθι-φίλτρο δεξαμενής νερού (30).

• Καλάθι-φίλτρο δεξαμενής μίγματος ψεκασμού (29).

• Φίλτρο αναρρόφησης (4).

• Φίλτρο διατομής (18).

Δοκιμές

Για όλα τα φίλτρα που ορίζονται παραπάνω:

• Ελέγξτε οπτικά ότι τα φίλτρα είναι παρόντα.

• Ελέγξτε οπτικά την κατάστασή τους.

• Ελέγξτε οπτικά ότι τα μεγέθη του πλέγματος είναι κατάλληλα (Φίλτρα).

• Ελέγξτε ότι τα φίλτρα μπορούν να αντικατασταθούν με νέα εάν απαιτείται.

Βραχίονας ψεκασμού και προσάρτηση ακροφυσίου

Σταθερότητα του βραχίονα ψεκασμού στην οριζόντια διεύθυνση

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Για καθέναν από τους 3 βραχίονες:

   1. Χαμηλώστε τις ράμπες στο ελάχιστο χρησιμοποιώντας τους παρεχόμενους διακόπτες.

   2. Ελέγξτε οπτικά ότι οι βραχίονες είναι οριζόντιοι.

   3. Ανυψώστε τις ράμπες στο μέγιστο χρησιμοποιώντας τους παρεχόμενους διακόπτες.

   4. Ελέγξτε οπτικά ότι οι ράμπες δεν παρουσιάζουν υπερβολική χαλαρότητα όταν είναι ανυψωμένες.

Δομικά ελαττώματα

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Για καθέναν από τους 3 βραχίονες:

   1. Ελέγξτε για οποιαδήποτε υπερβολική χαλαρότητα όταν τραβιέται ή σπρώχνεται με το χέρι.

Απόσταση ακροφυσίων

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Για καθέναν από τους 3 βραχίονες ψεκασμού

   1. Χαμηλώστε τις ράμπες στο ελάχιστο χρησιμοποιώντας τους διακόπτες που παρέχονται.

   2. Ελέγξτε ότι η απόσταση μεταξύ κάθε ακροφυσίου είναι 4 cm | 1.57 in.

Προσανατολισμός ακροφυσίου

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Ρυθμίστε το ύψος των βραχιόνων ψεκασμού ώστε τα κάτω άκρα των ακροφυσίων να απέχουν 20 cm | 7.87 in από το έδαφος.

3. Στο δισκίο, κάντε κλικ στο κουμπί Priming.

4. Ελέγξτε οπτικά ότι οι φλέβες είναι κατακόρυφες.

Διαφορά ύψους (κατακόρυφο κενό)

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Ρυθμίστε το ύψος των βραχιόνων ψεκασμού ώστε τα κάτω άκρα των ακροφυσίων να απέχουν 20 cm | 7.87 in από το έδαφος.

3. Ελέγξτε ότι η απόσταση από το έδαφος είναι ίδια για όλα τα ακροφύσια.

Αποκλίσεις στο οριζόντιο επίπεδο

1. Χαμηλώστε τις πλευρικές μονάδες.

2. Για καθέναν από τους 3 βραχίονες:

   1. Χαμηλώστε τις ράμπες στο ελάχιστο χρησιμοποιώντας τους παρεχόμενους διακόπτες.

   2. Ελέγξτε οπτικά ότι οι ράμπες δεν είναι κεκαμμένες στο οριζόντιο επίπεδο.

Ρύθμιση ύψους

1. Ελέγξτε ότι οι διακόπτες ρύθμισης ύψους στις ράμπες είναι λειτουργικοί.

2. Ελέγξτε οπτικά ότι οι ράμπες παραμένουν σταθερές μετά από μεταβολή της ρύθμισης ύψους.

Απόσβεση, διόρθωση ισορροπίας και σταθεροποίηση στο κατακόρυφο επίπεδο

Ελέγξτε οπτικά ότι οι ράμπες ανεβαίνουν και κατεβαίνουν ομαλά.

Επιστροφή με αντιστάθμιση πίεσης

• Εάν το μηχάνημα είναι εξοπλισμένο με σύστημα ρύθμισης πίεσης, μετρημένη στο μανόμετρο ψεκασμού 10 δευτερόλεπτα μετά το κλείσιμο ενός βραχίονα ψεκασμού, η διακύμανση πίεσης δεν υπερβαίνει ± 10% όταν τα τμήματα κλείνουν ένα προς ένα.

• Δοκιμή λειτουργίας με πλήρη βραχίονα ψεκασμού: κλείστε τους βραχίονες ψεκασμού ένας κάθε φορά και διαβάστε την πίεση ψεκασμού που εμφανίζεται στο δισκίο. Δείτε κεφάλαιο Αρχή του χωραφιού.

Ακροφύσια

Ισοδυναμία

Ελέγξτε οπτικά ότι όλα τα ακροφύσια είναι του ίδιου τύπου.

Σταγόνα προς σταγόνα

5 δευτερόλεπτα μετά την απενεργοποίηση της πίεσης ψεκασμού, δεν θα ρέει περισσότερο από 2 ml | 0.07 fl oz από τα ακροφύσια.

1. Ενεργοποιήστε τη λειτουργία Priming (Απεναέρωση / αρχική πλήρωση).

2. Απενεργοποιήστε τη λειτουργία Priming (Απεναέρωση / αρχική πλήρωση).

3. Τοποθετήστε ένα βαθμολογημένο κύλινδρο κάτω από ένα ακροφύσιο.

4. Περιμένετε 5 δευτερόλεπτα.

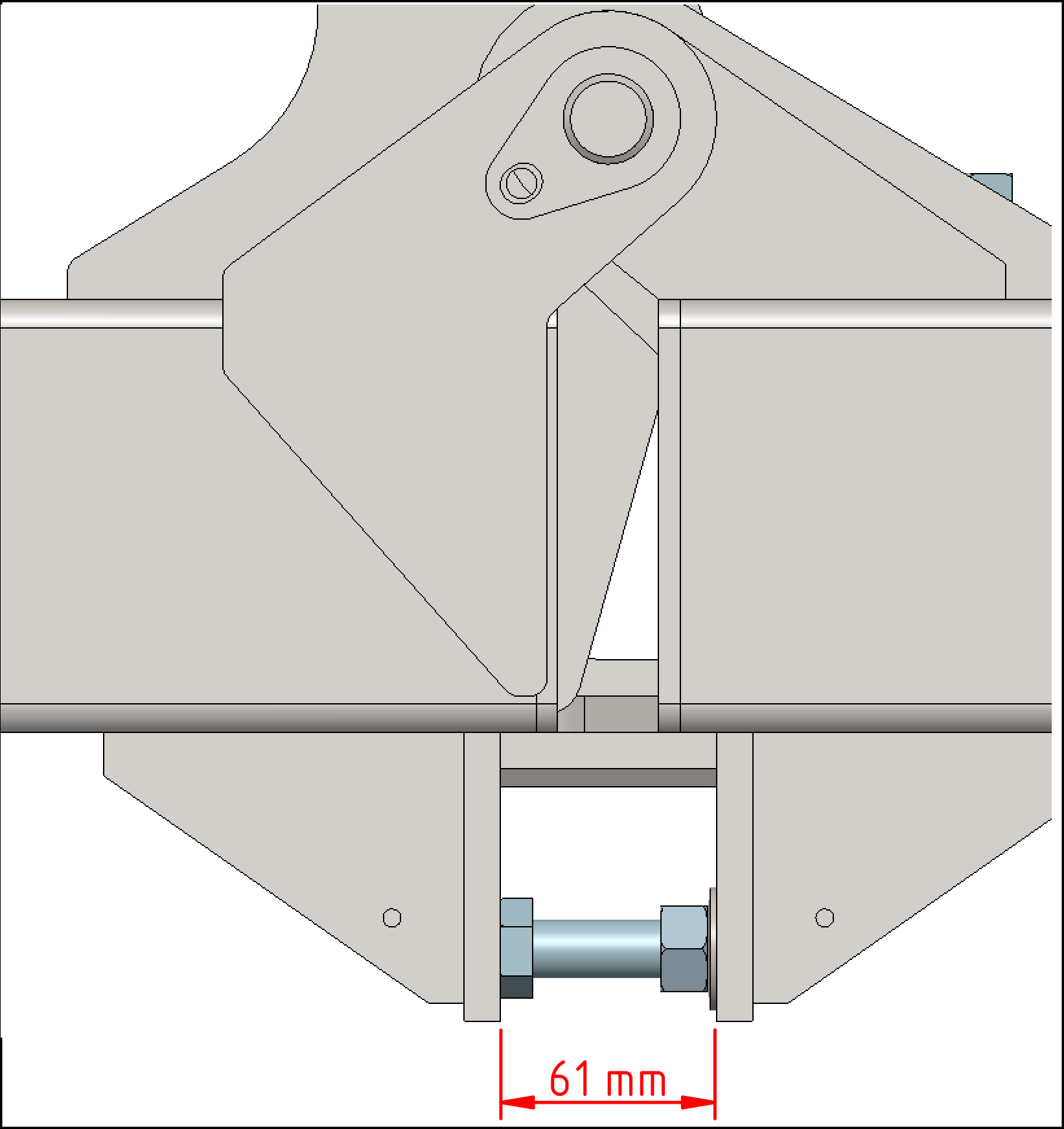

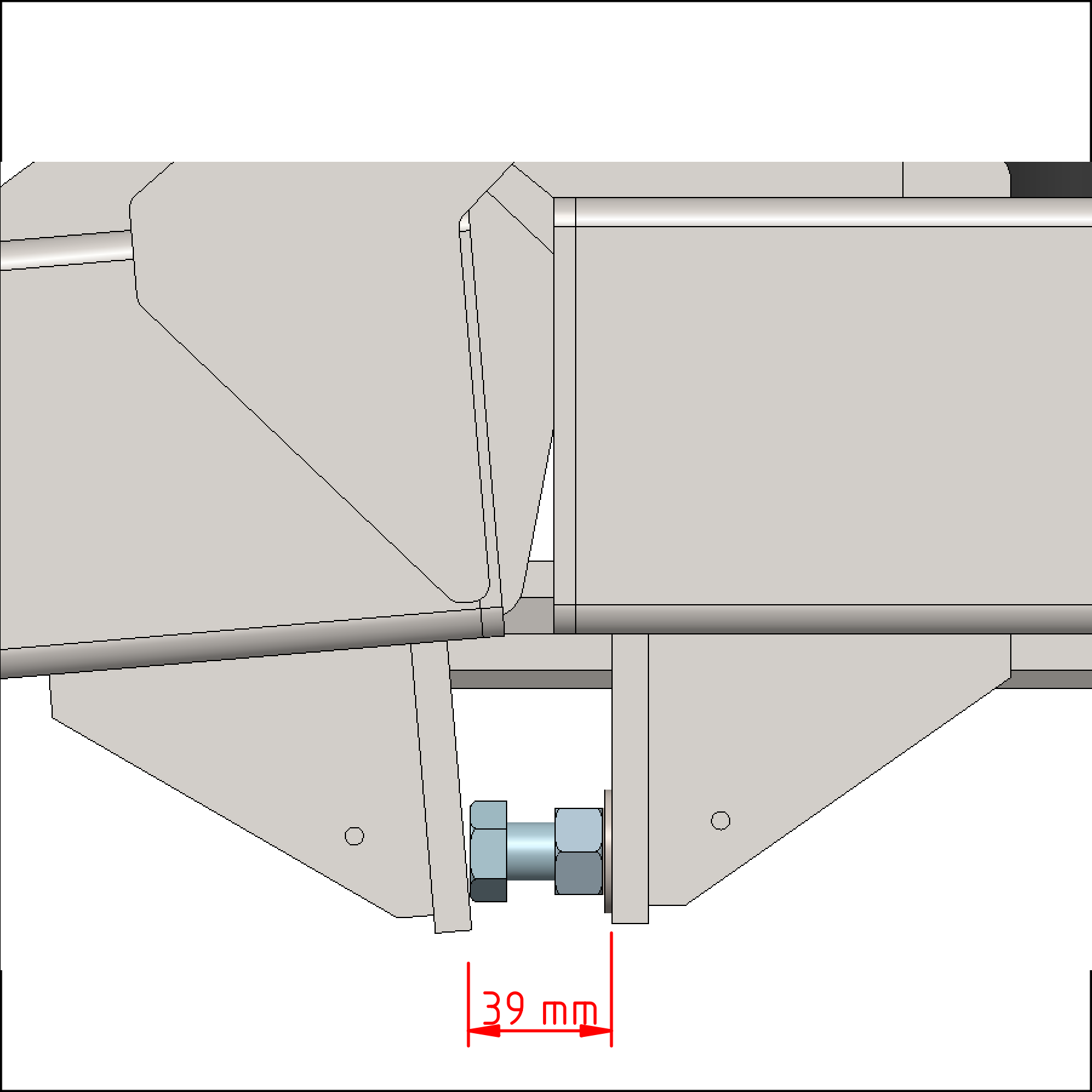

Οριζοντιότητα των μονάδων

Εάν οι μονάδες πρέπει να είναι οριζόντιες χωρίς να αγγίζουν το έδαφος, οι κοχλίες στήριξης πρέπει να ρυθμιστούν ώστε να προεξέχουν 61 mm | 2.4 in. Υπάρχουν 6 κοχλίες προς ρύθμιση.
