Výměna oleje a membránok hydraulického čerpadla

INFORMACE

Tuto operaci smí provádět pouze kvalifikovaný a zkušený personál. Kontaktujte vašeho prodejce Ecorobotix.

INFORMACE

Nesmíte nikdy vypouštět použitý olej do kanalizace nebo do životního prostředí. Recyklujte použitý olej v souladu s místními předpisy.

Tento postup je certifikován společností Ecorobotix a může se lišit od postupu výrobce hydraulického čerpadla. Doporučuje se konzultovat oficiální postup v uživatelské příručce výrobce. Společnost Ecorobotix není odpovědná za žádné selhání vyplývající z manipulace.

Výměna oleje hydraulického čerpadla:

1. Ujistěte se, že čerpadlo je zastaveno. Nechte chladit po dobu 60 minut před manipulací.

2. Odpojte hadice. Odšroubujte a odpojte všechny hadice z hydraulického čerpadla.

3. Vyjměte čerpadlo z duálního tanku modulu. Odšroubujte 4 podpůrné šrouby, poté opatrně vyjměte čerpadlo a jeho podpěru z duálního tanku modulu.

4. Vyjměte hydraulické čerpadlo z držáku. Odšroubujte 2 šrouby držící čerpadlo a držák dohromady, poté umístěte čerpadlo na rovný a stabilní pracovní povrch.

5. Umístěte odkapávací nádobu blízko čerpadla. Nádoba musí být dostatečně velká, aby pojala 700 ml | 23,6 fl oz oleje.

6. Vypusťte použitý olej. Odstraňte uzavírací víčko, poté naklopte čerpadlo tak, aby se všechen olej vylil do odkapávací nádoby.

7. Odstraňte hlavu čerpadla. Odšroubujte šrouby upevňující hlavu čerpadla a odstraňte je jeden po druhém.

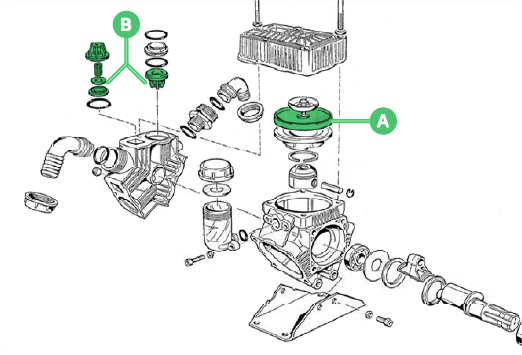

8. Odstraňte membrány. Odšroubujte a odstraňte upevňovací šroub a desku membrány. Poté opatrně odstraňte použitou membránu.

9. Vypusťte zbývající olej. Vypusťte zbývající použitý olej do odkapávací nádoby.

10. Instalujte nové membrány. Namažte membránu novým olejem, poté jí prostrčte pístem a umístěte ji ke dnu. Vyměňte desku membrány a šroub a utáhněte. Viz utahovací moment podle velikosti šroubu: M6x1: 5 Nm / M8x1,25: 12 Nm / M10x1,25: 25 Nm.

11. Vyměňte ventily. Odstraňte starý ventil a vyměňte jej za nový.

12. Znovu nasaďte hlavy čerpadla. Umístěte hlavy čerpadla do polohy a zajistěte je utažením příslušných upevňovacích šroubů. Dodržujte výše uvedené hodnoty utahovacího momentu.

13. Naplňte novým olejem. Otevřete uzavírací víčko a naplňte systém novým olejem až na minimální úroveň označenou na nádrži.
    Používejte výhradně olej SAE 30.

14. Znovu sestavte čerpadlo. Sestavte čerpadlo na jeho podpěru utažením 2 upevňovacích šroubů. Vyměňte a zajistěte čerpadlo na modulu duální nádrže utažením 4 upevňovacích šroubů, poté připojte dříve odpojené hadice.

15. Monitorujte hladinu oleje. Pravidelně kontrolujte hladinu a barvu oleje. Vyměňte olej podle tabulky periodicity.
