Periodické inspekce

Identifikační štítky

Přítomnost a umístění výrobčích štítků:

• Štítek modulu postřikování

• Štítek duálního modulu nádrže

• Štítek čerpadla

Předběžné kontroly

• Vizuálně zkontrolujte, zda je stroj čistý. Je-li to třeba, vyčistěte stroj podle postupu uvedeného v kapitole Čištění po ošetření.

• Vizuálně zkontrolujte stroj na přítomnost stop herbicidů, fungicidů, insekticidů nebo hnojiv.

• Zkontrolujte, zda je tlak v pneumatikách 2,0 bar | 29 psi.

• Zkontrolujte, zda jsou přítomny všechny součásti uvedené na modulu postřikování a duálním modulu nádrže a zda jsou vizuálně v dobrém stavu.

• Zkontrolujte, zda je vybavení související s bezpečností přítomno, jak je popsáno v kapitole Bezpečnostní zařízení a požadavky na pozemní komunikace (Zařízení a požadavky bezpečnosti v silničním provozu).

• Zkontrolujte hřídel pohonu.

• Proveďte obecnou kontrolu provozu.

Závěs

• Stroj musí být zavěšen v souladu s kapitolami Závěs postřikovače a Závěs systému nádrží (Závěs postřikovače & Závěs systému nádrží)

• Připojte PTO (vývodový hřídel) jak je uvedeno v kapitole Bezpečnostní pokyny (Bezpečnostní pokyny).

Netěsnosti v systému tekutin

Nesmí docházet k žádným netěsnostem v systému tekutin postřikovače. Vizuálně zkontrolujte systém tekutin na netěsnosti.

Rám a podpůrné díly

Vizuálně zkontrolujte, že všechny podpůrné díly a rám jsou v dobrém stavu bez anomálií, extrémní koroze nebo jiných vad, které by mohly ovlivnit provoz stroje.

Zajištění skládacích/složitelných dílů

Podle kapitoly Manipulace s bočními moduly:

• Před zvedáním nebo spouštěním modulů zkontrolujte, že bezpečnostní háky a ovládací lana jsou přítomné a funkční.

• Zkontrolujte, že boční moduly lze ovládat.

Požadavky na stroj

Netěsnosti (s vypnutým čerpadlem)

1. Naplňte obě nádrže vodou do poloviny jejich kapacity.

2. Udržujte čerpadlo v klidu.

3. Vizuálně zkontrolujte, že z žádné části stroje neuniká kapalina.

4. Vizuálně zkontrolujte nádrže na praskliny, otvory nebo jiná místa, kterými by mohla kapalina unikat.

Úniky (s běžícím čerpadlem a bez postřikování)

1. Naplňte obě nádrže vodou do poloviny jejich kapacity.

2. Ujistěte se, že tlak je 4,0 bar | 58 psi.

3. Vizuálně zkontrolujte stroj na úniky.

Úniky (s běžícím čerpadlem a s postřikováním)

1. Naplňte obě nádrže vodou do poloviny jejich kapacity.

2. Otevřete trysky, jak je popsáno v kapitole Kontrola trysek.

3. Vizuálně zkontrolujte stroj na úniky.

Postřikování na postřikovači

Tento test zajišťuje, že stroj se nepostřikuje sám na sebe.

1. Naplňte obě nádrže vodou do poloviny jejich kapacity.

2. Vizuálně zkontrolujte, že se na žádnou část postřikovače nebo na žádné ochranné prvky nepostřikuje kapalina.

Čerpadlo

Pro měření na čerpadle jsou rozměry spojky BSP 1 1/4″.

Výtok čerpací jednotky

1. Otevřete odtokový okruh na úrovni čerpadla.

2. Připojte průtokoměr a systém na sběr kapaliny.

3. Zapněte čerpadlo.

4. Proveďte měření průtoku. Průtok musí být 60 l/min | 16 US gpm.

Pulzace tlaku postřikovače

1. Amplitudy pulzací čerpadla jsou kontrolovány.

2. Spuštění řídicího systému postřikovače

3. Zkontrolujte, že tlak na tabletu je 3 bar | 44 psi.

Míchače

Zkontrolujte, že je míchání viditelné.

Viz kapitola Míchání (Míchání).

Nádrž postřikovací kapaliny

Víka

Vizuálně zkontrolujte, zda jsou víka obou nádrží přítomna a v dobrém stavu.

Plnící otvor

Vizuálně zkontrolujte, zda jsou otvory obou nádrží přítomny a nejsou ucpány.

Kompenzace tlaku

Vizuální kontrola přítomnosti a funkčnosti regulace přetlaku na fytosanitární nádrži a také regulačního ventilu tlaku na stroji.

Indikátor hladiny

Vizuálně zkontrolujte, že indikátor hladiny v nádrži postřikovací kapaliny nebo v celé sestav nádrží je dostatečně viditelný a čitelný z místa řidiče a z místa plnění stroje.

Vyprazdňování nádrže postřikovací kapaliny

Otestujte oba ventily vypouštění nádrže. (Vypouštění vody (33) a Vypouštění postřikovací kapaliny (34) na schématu tekutin (Fluidický diagram).

Měřící, kontrolní a regulační systémy

Stav a provoz

1. Všechny přístroje a ovládací prvky na stroji, které jsou požadovány pro měření, regulaci a kontrolu postřikovače, musí fungovat správně.

2. Ověřte, že lze stroj zapnout pomocí tlačítka ON/OFF na HMI.

3. Ověřte, že tablet funguje.

4. Ověřte, že se tablet může připojit na Wi-Fi jednotky.

5. Ověřte, že se čerpadlo spustí zapnutím předního hydraulického zařízení traktoru.

   Obecný ventil musí být umístěn svisle.

6. Ověřte, že se čerpadlo zastaví a spustí umístěním obecného ventilu horizontálně a následně svisle.

Spusťte oběh kapaliny v systému.

1. Ověřte, že tlakoměr na dávkovacím systému indikuje tlak.

2. Ověřte, že tablet indikuje tlak.

3. Na tabletu otevřete a zavřete všechny trysky.

Přístupnost

1. Z kabiny traktoru:

   1. Zkontrolujte, zda je indikátor hladiny čitelný po celé výšce.

   2. Zkontrolujte, zda je tlakoměr distribučního systému čitelný.

   3. Zkontrolujte, zda je tablet funkční.

2. Na modulu duálních nádrží:

   1. Zkontrolujte funkčnost tlakového regulátoru mírnou změnou tlaku a odečtením hodnoty zobrazené na tlakoměru.

Provoz sekcí nájezdů

1. Uvedte fluidní okruh pod tlak.

2. V aplikaci aktivujte režim Flushing (Proplach).

3. Postupně testujte postřikovací rámy jeden za druhým aktivováním a deaktivováním jednotlivých dvoumetrových sekcí v uživatelském rozhraní na tabletu.

4. Zkontrolujte, zda ramena postřikují.

Provoz sekcí nájezdů

Kontrola rychlosti

1. V uživatelském rozhraní vytvořte misi a spusťte ji.

2. Vezměte stroj konstantní rychlostí po přímé vzdálenosti.

3. Zkontrolujte, zda rychlost zobrazená na tabletu odpovídá rychlosti uvedené v počítadle traktoru (odchylky kolem ± 0,5 km/h | 0,31 mph jsou normální).

Kontrola tlakoměru

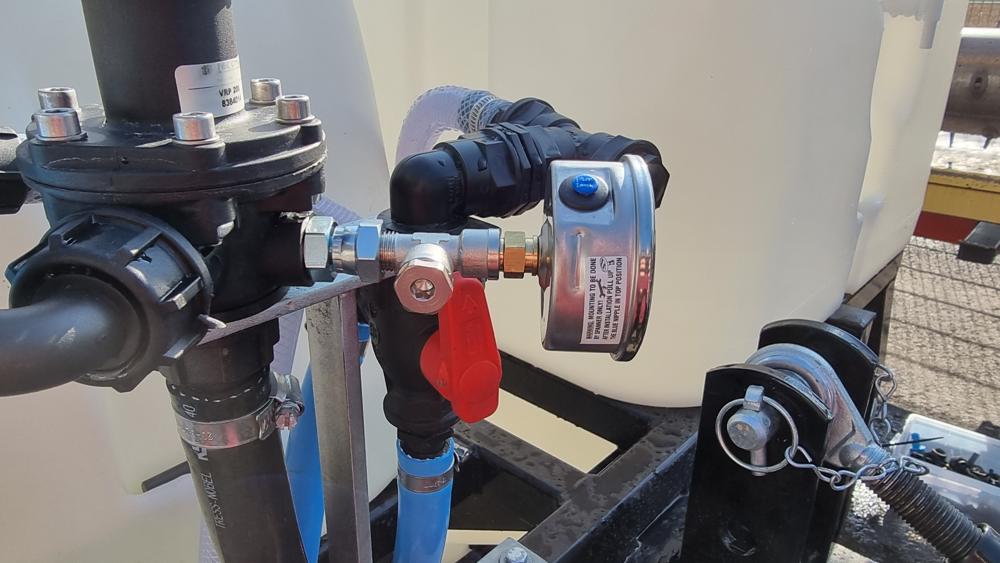

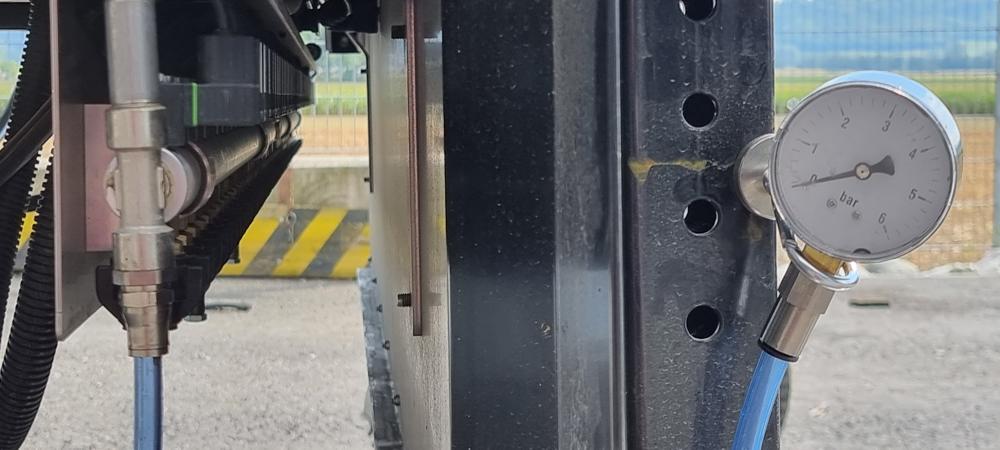

1. Namontujte referenční tlakoměr na T-kus tlakoměru. Velikost závitu: G1/4″.

2. Zapněte čerpadlo.

3. Porovnejte hodnoty tlakoměru stroje a referenčního tlakoměru.

Kontrola snímače tlaku na levém postřikovacím rámu

1. Spusťte levý boční modul.

2. Namontujte referenční tlakoměr na T-kus ramene.

3. Zapněte čerpadlo.

4. Porovnejte hodnoty tlaku zobrazené na tabletu a referenčního manometru.

Kontrola průtoku postřikovacích trysek

1. Spusťte boční moduly.

2. Zapněte oběh kapaliny.

3. Vypusťte systém (Odvětrání vzduchu z obvodu).

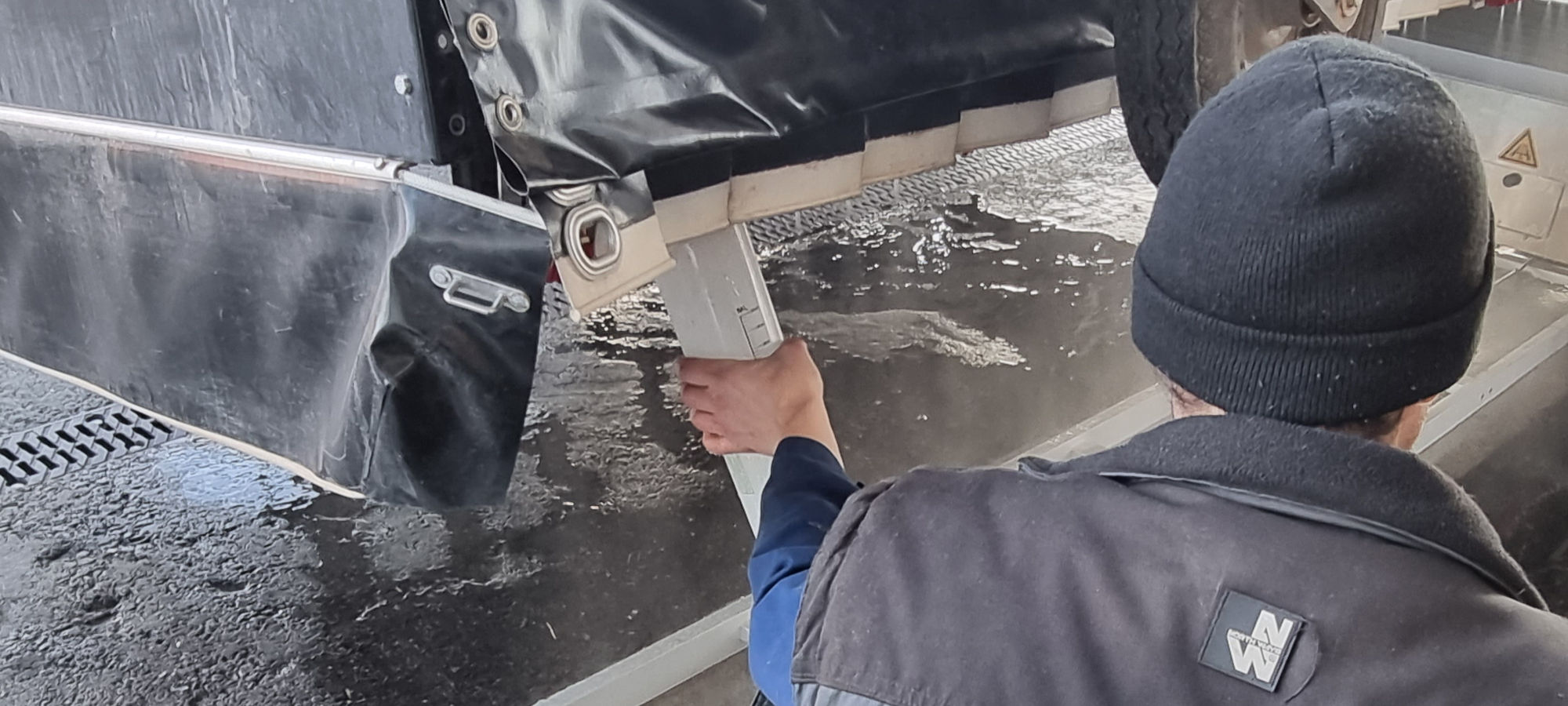

4. Umístěte odměrný válec pod trysku.

5. Otevřete trysku na jednu minutu.

6. Zkontrolujte shromážděný objem.

Regulátor tlaku

1. Spusťte boční moduly.

2. Zapněte oběh kapaliny.

3. Vypusťte systém (Odvětrání vzduchu z obvodu).

4. Přečtěte hodnotu tlaku na tabletu.

5. Otevřete celé rameno.

6. Přečtěte hodnotu tlaku na tabletu a porovnejte s předchozí hodnotou.

Tlakoměr

Přítomnost

1. Vizuálně zkontrolujte přítomnost tlakoměru distribučního systému.

2. Zkontrolujte na tabletu, zda snímač tlaku levého ramene vrací hodnotu.

Průměr analogového tlakoměru

Zkontrolujte, že průměr tlakoměru distribučního systému je 63 mm | 2,48 in nebo větší.

Měřítko

1. Zkontrolujte, že tlakoměr má rozsah 6 bar | 87 psi.

2. Zkontrolujte, že manometr má dělení 1 bar | 14,5 psi.

Čitelnost

Zkontrolujte, že tlakoměr na dispenzačním systému lze číst z kabiny traktoru.

Hadice a trubky

Stav hadic a trubek

• Vizuálně zkontrolujte správnost připojení.

• Zkontrolujte maximální ohyby. (Minimální poloměr ohybu trubek).

• Vizuálně zkontrolujte, že neunikají.

• Vizuálně zkontrolujte, že jsou v dobrém stavu a nejsou napumpované.

Filtry

Seznam filtrů

Viz schéma tekutin (Fluidický diagram) pro názvosloví.

• Filtrační koš nádržě na vodu (30).

• Filtrační koš nádržě na postřikovou kapalinu (29).

• Sací filtr (4).

• Sekční filtr (18).

Testy

Pro všechny výše uvedené filtry:

• Vizuálně zkontrolujte přítomnost filtrů.

• Vizuálně zkontrolujte jejich stav.

• Vizuálně zkontrolujte, zda jsou velikosti ok vhodné (Filtry).

• Zkontrolujte, zda lze filtry v případě potřeby vyměnit za nové.

Postřikovací rám a připojení trysek

Stabilita postřikovacího rámu ve směru vodorovném

1. Spusťte boční moduly.

2. Pro každý ze 3 rámů:

   1. Snižte nájezdy na minimum pomocí poskytnutých přepínačů.

   2. Vizuálně zkontrolujte, zda jsou postřikovací rámy vodorovné.

   3. Zvedněte nájezdy na maximum pomocí poskytnutých přepínačů.

   4. Vizuálně zkontrolujte, že nájezdy nemají nadměrnou vůli, když jsou zvednuty.

Konstrukční vady

1. Spusťte boční moduly.

2. Pro každý ze 3 rámů:

   1. Zkontrolujte, zda není nadměrná vůle při tahu nebo tlaku rukou.

Rozestup trysek

1. Spusťte boční moduly.

2. Pro každé ze 3 ramen

   1. Spusťte nájezdy na minimum pomocí poskytnutých vypínačů.

   2. Zkontrolujte, že vzdálenost mezi každou tryskou je 4 cm | 1,57 in.

Orientace trysek

1. Spusťte boční moduly.

2. Upravte výšku ramen tak, aby spodní konce trysek byly 20 cm | 7,87 in nad zemí.

3. Na tabletu klikněte na tlačítko Priming.

4. Vizuálně zkontrolujte, že paprsky jsou vertikální.

Rozdíl výšky (vertikální mezera)

1. Spusťte boční moduly.

2. Upravte výšku ramen tak, aby spodní konce trysek byly 20 cm | 7,87 in nad zemí.

3. Zkontrolujte, že vzdálenost k zemi je stejná pro všechny trysky.

Odchylky v horizontální rovině

1. Spusťte boční moduly.

2. Pro každý ze 3 rámů:

   1. Snižte nájezdy na minimum pomocí poskytnutých přepínačů.

   2. Vizuálně zkontrolujte, že nájezdy nejsou ohnuty v horizontální rovině.

Nastavení výšky

1. Zkontrolujte, zda přepínače nastavení výšky na nájezdech jsou funkční.

2. Vizuálně zkontrolujte, zda nájezdy zůstávají stabilní po změně nastavení výšky.

Tlumení, korekce vyváženosti a stabilizace ve svislé rovině

Vizuálně zkontrolujte, zda nájezdy jezdí nahoru a dolů plynule.

Kompenzovaný návrat tlaku

• Pokud je stroj vybaven systémem regulace tlaku, měřeno na tlakoměru postřikování 10 sekund po zavření postřikovacího rámu, nesmí změna tlaku překročit ± 10 %, jsou-li sekce zavírány postupně jedna za druhou.

• Funkční test s plným postřikovacím rámem: zavřete postřikovací rámy postupně jeden za druhým a odečtěte tlak postřikování zobrazený na tabletu. Viz kapitola Začátek pole.

Trysky

Ekvivalence

Vizuálně zkontrolujte, zda jsou všechny trysky stejného typu.

Kapka za kapkou

5 sekund poté, co byl tlak postřikování vypnut, nesmí z trysek vytéct více než 2 ml | 0,07 fl oz.

1. Aktivujte režim Priming (Plnění / odvzdušnění).

2. Vypněte režim Priming (Plnění / odvzdušnění).

3. Umístěte odměrný válec pod trysku.

4. Čekejte 5 sekund.

Vodorovná poloha jednotek

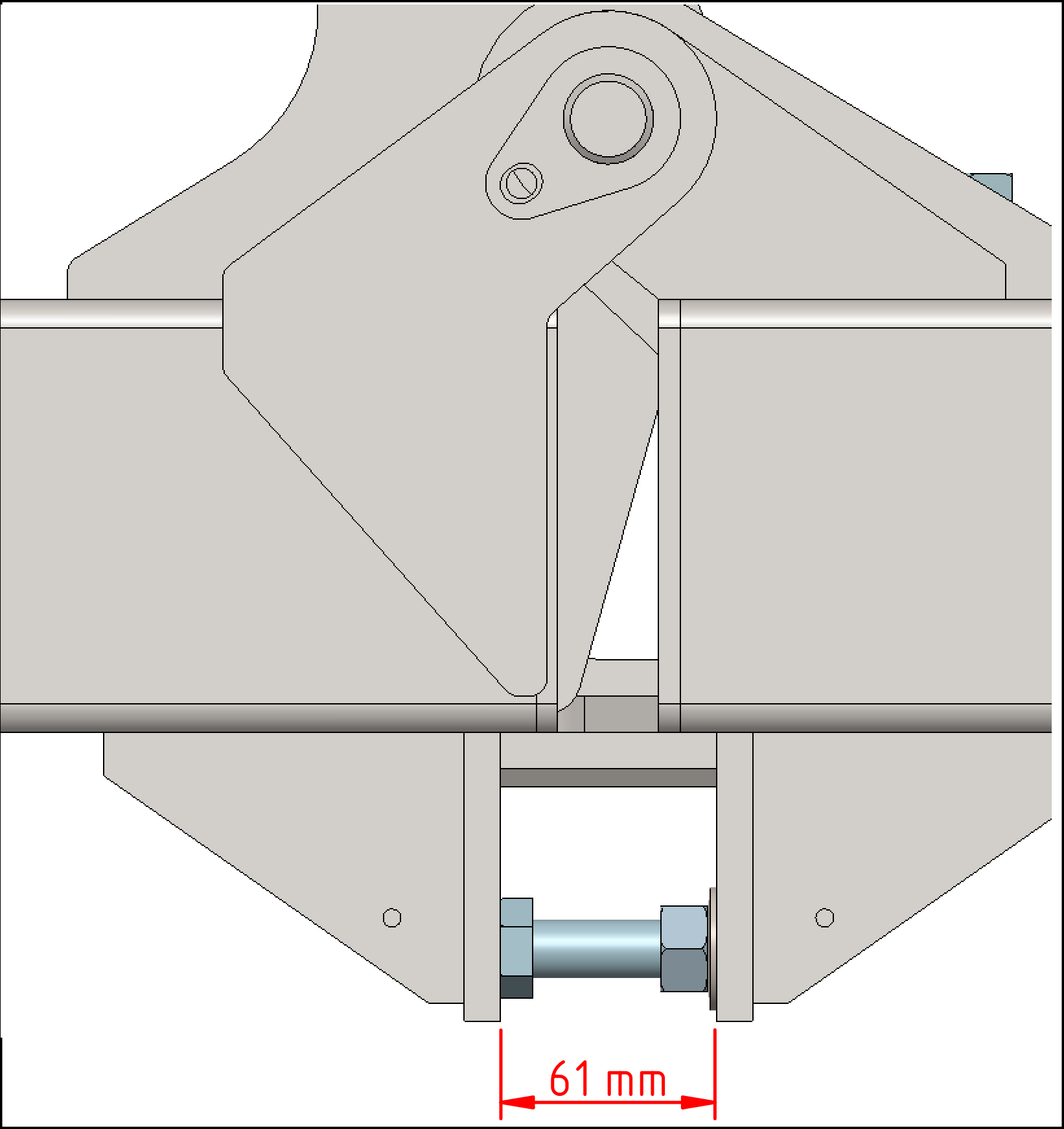

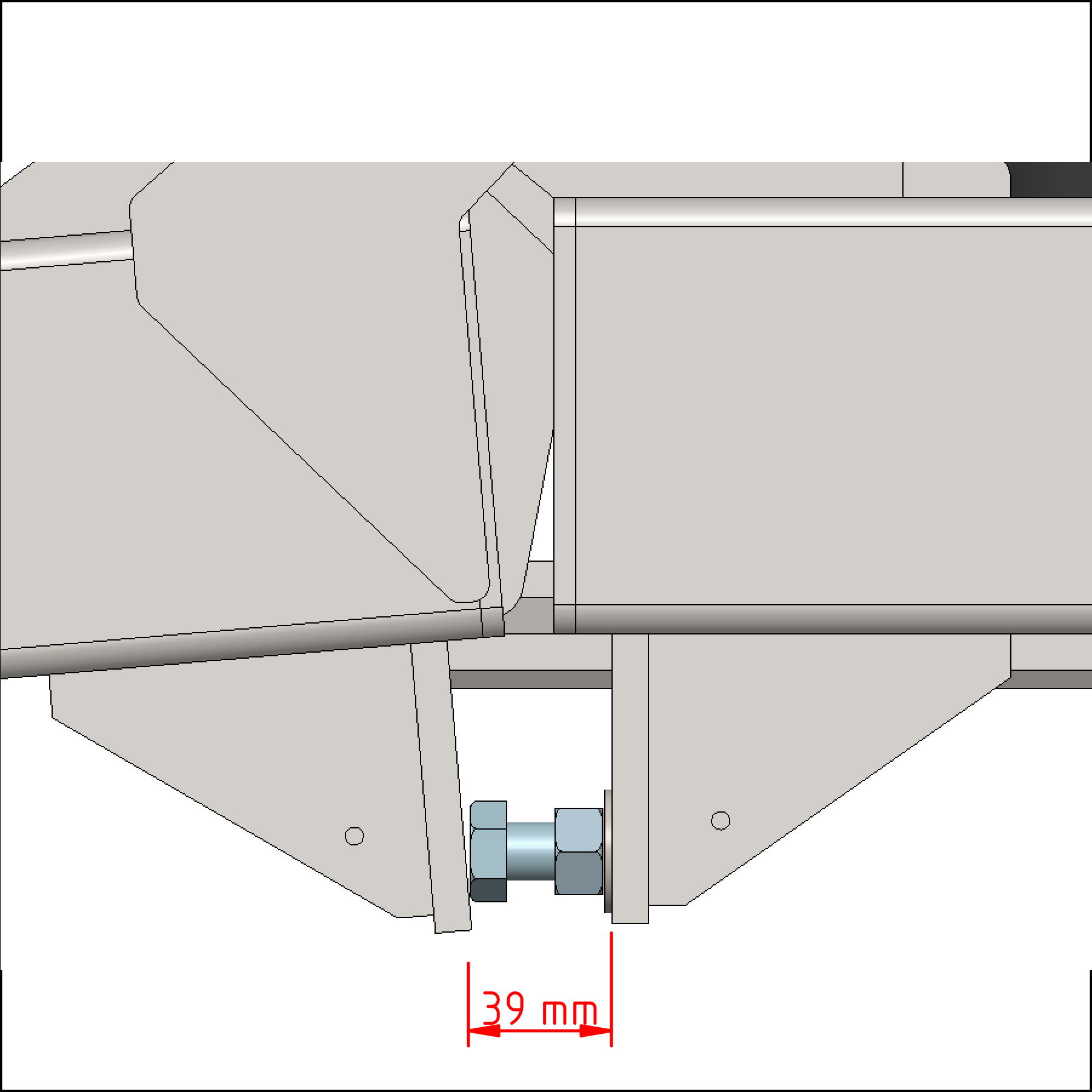

Pokud musí být jednotky v horizontální poloze bez dotyku se zemí, musí být zarážecí šrouby upraveny tak, aby vyčnívaly 61 mm | 2.4 in. Lze upravit 6 šroubů.
