Периодични проверки

Идентификационни табели

Наличност и разположение на производителевите табели:

• Табела на модула за пръскане

• Табела на модула с двойна резервоар

• Табела на помпата

Предварителни проверки

• Визуално проверете дали машината е чиста. Ако е необходимо, почистете машината според процедурата от раздел Почистване след обработка.

• Визуално проверете машината за наличие на следи от хербициди, фунгициди, инсектициди или торове.

• Проверете дали налягането на гумата е 2,0 бар | 29 psi.

• Проверете дали всички компоненти, посочени на модула за пръскане и модула с двойна резервоар, са налични и визуално в добро състояние.

• Проверете дали оборудването, свързано с безопасността, е налично, както е описано в раздел Устройства за безопасност на пътя и изисквания (Устройства за безопасност на пътя и изисквания).

• Проверете захранването с вал.

• Извършете обща проверка на работата.

Теглич

• Машината трябва да бъде прикрепена в съответствие с глави „Теглич на пръскачка" и „Теглич на система от резервоари" (Закачане на пръскачка & Теглич на система от резервоари)

• Свържете ВОМ (вземане на мощност) както е показано в глава „Указания за безопасност" (Инструкции за безопасност).

Течове в хидравличната система

Не трябва да има течове от хидравличната система на пръскачката. Визуално проверете хидравличната система за течове.

Рама и опорни части

Визуално проверете, че всички опорни части и рамата са в добро състояние, без аномалии, крайна корозия или други дефекти, които могат да повлияят на работата на машината.

Заключване на сгъваеми части

Според указанията за манипулиране на страничните модули:

• Проверете, че предохранителните куки и активиращите шнурове са налични и функционални преди повдигане или спускане на модулите.

• Проверете, че страничните модули могат да се управляват.

Изисквания за машината

Течове (при спирана помпа)

1. Напълнете двата резервоара до половината от техния капацитет с вода.

2. Держите помпата спирана.

3. Визуално проверете, че не течи течност от никоя част на машината.

4. Визуално проверете резервоарите за пукнатини, дупки или други отвори, през които може да течи течност.

Течове (при работеща помпа и без пръскане)

1. Напълнете двата резервоара с вода до половината от техния капацитет.

2. Уверете се, че налягането е 4.0 bar | 58 psi.

3. Визуално проверете машината за течове.

Течове (при работеща помпа и пръскане)

1. Напълнете двата резервоара до половината от техния капацитет с вода.

2. Отворете дюзите, както е описано в глава „Проверка на дюзите".

3. Визуално проверете машината за течове.

Пръскане върху пръскачката

Този тест гарантира, че машината не пръска върху себе си.

1. Напълнете двата резервоара до половината от техния капацитет с вода.

2. Визуално проверете, че никоя течност не се пръска върху никоя част на пръскачката или върху никакви защити.

Помпа

За измервания на помпата размерите на свързването са BSP 1 1/4″.

Производителност на пръскащата помпа

1. Отворете изходния контур на ниво помпа.

2. Свържете измервател на поток и система за събиране на течност.

3. Включете помпата.

4. Направете измерването на потока. Дебитът трябва да бъде 60 l/min | 16 US gpm.

Импулси на налягането при пръскане

1. Проверяват се амплитудите на импулсите на помпата.

2. Стартиране на системата за управление на пръскачката.

3. Проверете, че налягането е 3 bar | 44 psi на таблета.

Агитатори

Проверете, че агитацията е видима.

Вижте глава „Агитация" (Агитация (разбъркване)).

Резервоар за работен разтвор

Капаци

Визуално проверете дали капаците на двата резервоара присъстват и са в добро състояние.

Отвор за пълнене

Визуално проверете дали отворите на двата резервоара присъстват и не са запушени.

Компенсация на налягането

Визуален контрол на присъствието и функционирането на регулирането на свръхналягането на фитосанитарния резервоар, както и на клапана за регулиране на налягането на машината.

Индикатор на нивото

Визуално проверете дали индикаторът на нивото на течност в резервоара за работен разтвор или в целия резервоарен узел е достатъчно видим и четлив от седалката на водача и от място, където машината се пълни.

Изпускане на резервоара за работен разтвор

Тестирайте двата клапана за сливане на резервоара. (Сливане на вода (33) и Сливане на работен разтвор (34) на хидравличната схема (Диаграма на флуидната система).

Системи за измерване, контрол и регулиране

Състояние и работа

1. Всички инструменти и управления на машината, които са необходими за измерване, регулиране и контролиране на пръскачката, да функционират правилно.

2. Проверете дали машината може да бъде включена чрез бутон ON/OFF на управляващия панел.

3. Проверете дали таблетът работи.

4. Проверете дали таблетът може да се свърже към Wi-Fi мрежата на устройството.

5. Проверете дали помпата се пуска при активиране на преден хидравличен блок на трактора.

   Главният клапан трябва да бъде позиционирана вертикално.

6. Проверете дали помпата спира и тръгва при позициониране на главния клапан хоризонтално, последвано от вертикално положение.

Стартирайте циркулацията на течност в системата.

1. Проверете дали манометърът на системата за дозиране показва налягане.

2. Проверете дали таблетът показва налягане.

3. На таблета отворете и затворете всички дюзи.

Достъпност

1. От кабината на тръгача:

   1. Проверете дали показателят на нивото е разборчив по цялата височина.

   2. Проверете дали манометърът на системата за разпределение е четлив.

   3. Проверете дали таблетът е функционален.

2. На модула с двойна цистерна:

   1. Проверете дали регулаторът на налягането работи правилно, като леко промените налягането и прочетете стойността, показана от манометъра.

Функциониране на участъците на щангата

1. Поставете хидравличната верига под налягане.

2. В приложението активирайте режим Изплакване (Flushing mode).

3. Последователно тестирайте пръскащите щанги една по една, като активирате и деактивирате различните 2-метрови участъци в потребителския интерфейс на таблета.

4. Проверете дали щангите пръскат.

Функциониране на участъците на щангата

Проверка на скоростта

1. В потребителския интерфейс създайте мисия и я стартирайте.

2. Управлявайте машината с постоянна скорост по права дистанция.

3. Проверете дали скоростта, посочена на таблета, съответства на скоростта, показана на брояча на тръгача (отклонения около ± 0,5 км/ч | 0,31 мили/ч са нормални).

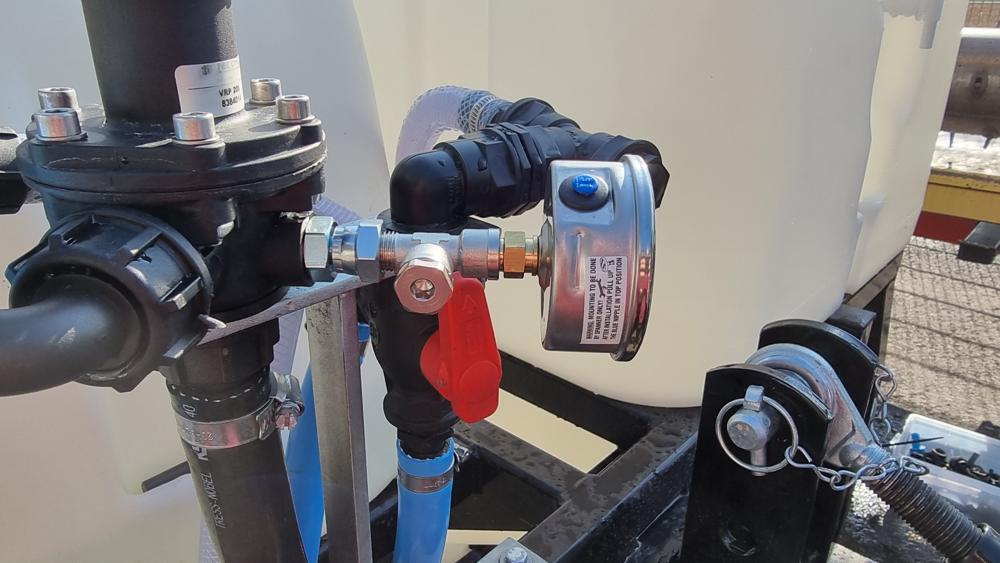

Проверка на манометъра

1. Монтирайте еталонен манометър на Т-разклонението на манометъра. Размер на резбата: G1/4″.

2. Включете помпата.

3. Сравнете показанията на манометъра на машината с референтния манометър.

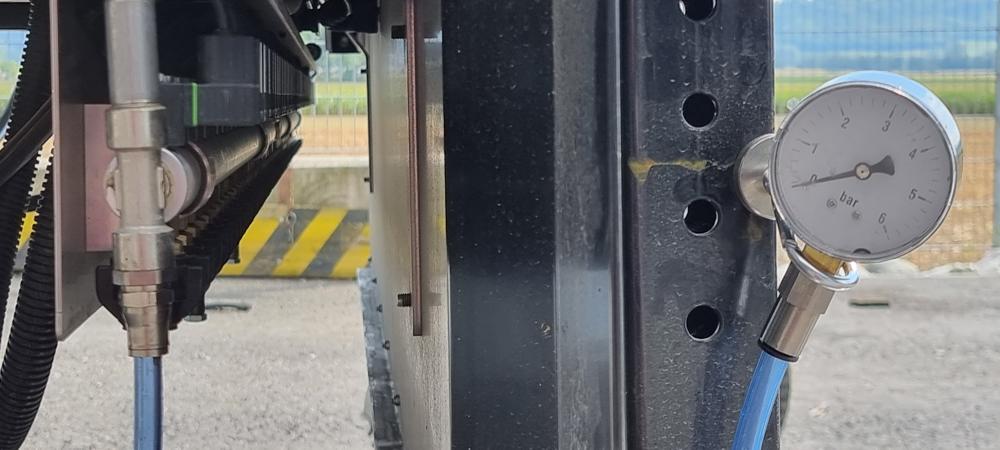

Проверка на сензора за налягане на лявата щанга

1. Спуснете левия странични модул.

2. Монтирайте референтен манометър на Т-образното съединение на щангата.

3. Включете помпата.

4. Сравнете показанията на налягането, визуализирано на таблета, с референтния манометър.

Контрол на проток на дюза

1. Спуснете странични модули.

2. Включете циркулацията на течност.

3. Отпразнете системата (Отстранете въздух от веригата).

4. Поставете градуиран цилиндър под дюза.

5. Отворете дюзата за една минута.

6. Проверете събралия се обем.

Контролер на налягане

1. Спуснете странични модули.

2. Включете циркулацията на течност.

3. Отпразнете системата (Отстранете въздух от веригата).

4. Прочетете показанието на налягането на таблета.

5. Отворете цяла щанга.

6. Прочетете показанието на налягането на таблета и сравнете го с предишното показание.

Манометър

Наличност

1. Визуално проверете наличието на манометър на системата за разпределение.

2. Проверете на таблета дали сензорът за налягане на лявата щанга връща стойност.

Диаметър на аналоговия манометър

Проверете, че диаметърът на манометъра на системата за разпределение е 63 mm | 2.48 in или по-голям.

Скала

1. Проверете, че манометърът има пълна скала от 6 bar | 87 psi.

2. Проверете, че манометърът има деления от 1 bar | 14.5 psi.

Четливост

Проверете, че манометърът на системата за дозиране може да се чете от кабината на трактора.

Маркучи и тръби

Състояние на маркучите и тръбите

• Визуално проверете, че съединенията са правилни.

• Проверете максималните огъвания. (Минимален радиус на огъване на тръбите).

• Визуално проверете, че не теча.

• Визуално проверете, че са в добро състояние и че не са издути.

Филтри

Списък на филтрите

Обратитесь към хидравличната схема (Диаграма на флуидната система) за номенклатура.

• Филтърна кошница на резервоара за вода (30).

• Филтърна кошница на резервоара за работен разтвор (29).

• Всмукващ филтър (4).

• Филтър на секцията (18).

Проверки

За всички филтри, дефинирани по-горе:

• Визуално проверете присъствието на филтрите.

• Визуално проверете тяхното състояние.

• Визуално проверете дали размерите на мрежата са подходящи (Филтри).

• Проверете дали филтрите могат да бъдат заменени с нови, ако е необходимо.

Щанга за пръскане и закрепване на дюзи

Стабилност на щангата за пръскане в хоризонтална посока

1. Спуснете странични модули.

2. За всяка от 3-те щанги:

   1. Спуснете рампите до минимум, използвайки предоставените превключватели.

   2. Визуално проверете дали щангите са хоризонтални.

   3. Повдигнете рампите до максимум, използвайки предоставените превключватели.

   4. Визуално проверете, че рампите нямат излишна люфтост при издигане.

Конструкционни дефекти

1. Спуснете странични модули.

2. За всяка от 3-те щанги:

   1. Проверете за всякаква излишна разхлабеност при теглене или натискане с ръка.

Разстояние между дюзите

1. Спуснете странични модули.

2. За всяка от трите щанги

   1. Спуснете рампите до минимално ниво, използвайки предоставените превключватели.

   2. Проверете, че разстоянието между всяка дюза е 4 см | 1,57 инча.

Ориентация на дюзите

1. Спуснете странични модули.

2. Регулирайте височината на щангите, така че долните краища на дюзите да са на 20 см | 7,87 инча от земята.

3. На таблета кликнете върху бутона „Зареждане".

4. Визуално проверете, че струите са вертикални.

Височинна разлика (вертикален интервал)

1. Спуснете странични модули.

2. Регулирайте височината на щангите, така че долните краища на дюзите да са на 20 см | 7,87 инча от земята.

3. Проверете, че разстоянието до земята е еднакво за всички дюзи.

Отклонения в хоризонталната равнина

1. Спуснете странични модули.

2. За всяка от 3-те щанги:

   1. Спуснете рампите до минимум, използвайки предоставените превключватели.

   2. Визуално проверете, че рампите не са огънати в хоризонталната равнина.

Регулиране на височината

1. Проверете дали превключватели за регулиране на височината на рампите функционират правилно.

2. Визуално проверете дали рампите остават стабилни след промяна в регулирането на височината.

Амортизиране, коригиране на баланса и стабилизиране във вертикална равнина

Визуално проверете дали рампите се издигат и спускат плавно.

Връщане с компенсиране по налягане

• Ако машината е оборудвана със система за регулиране на налягането, измерено на манометъра за пръскане 10 секунди след затваряне на щанга, варирането на налягането не превишава ± 10% при последователно затваряне на секциите.

• Функционален тест с пълна пръскаща щанга: затворете щангите една по една и прочетете налягането за пръскане, показано на таблета. Вижте глава „Начало на полето".

Дюзи

Еквивалентност

Визуално проверете дали всички дюзи са от един и същи тип.

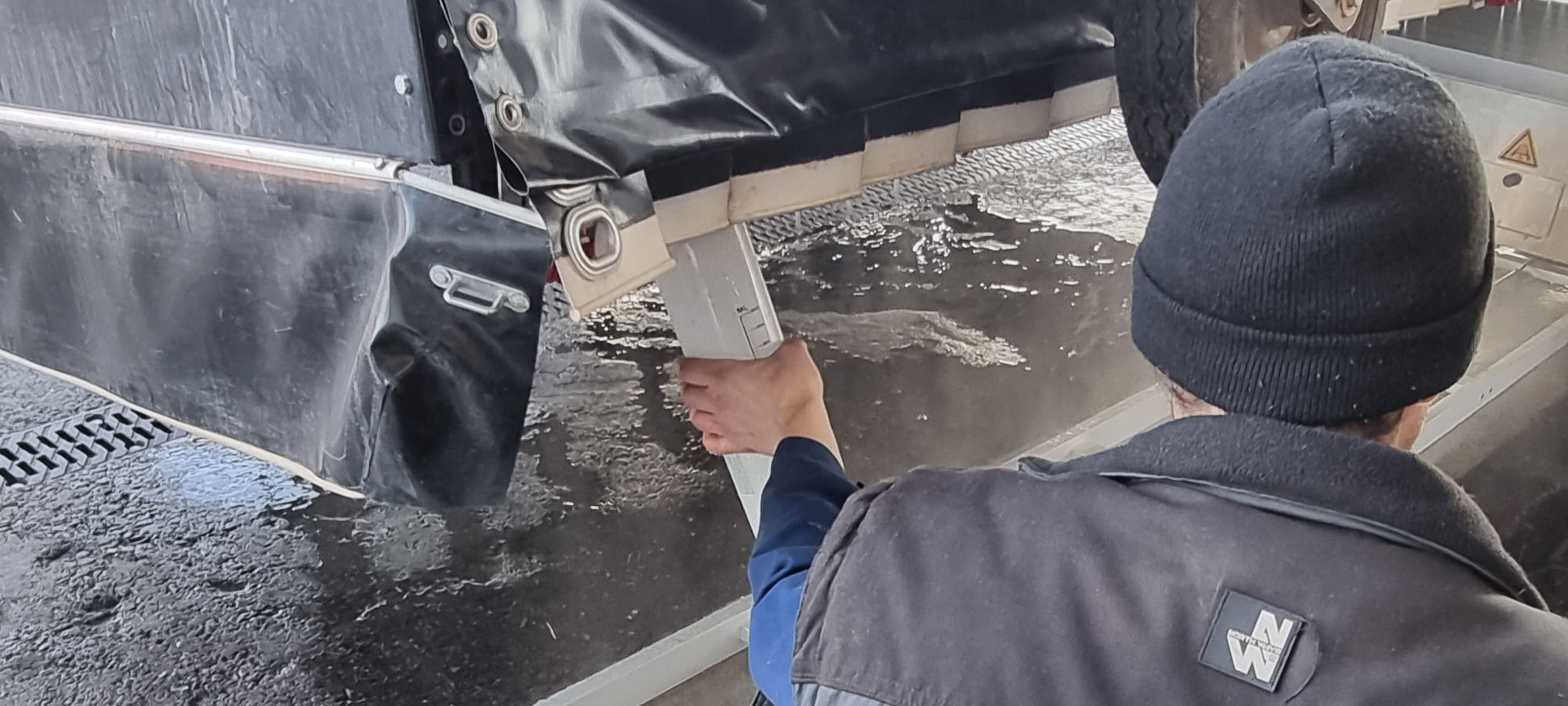

Капка по капка

5 секунди след отключване на налягането за пръскане от дюзите няма да изтече повече от 2 ml | 0,07 fl oz.

1. Активирайте режим Priming (Обезвъздушаване / първоначално пълнене).

2. Деактивирайте режима Priming (обезвъздушаване/първоначално пълнене).

3. Поставете градуиран цилиндър под дюза.

4. Изчакайте 5 секунди.

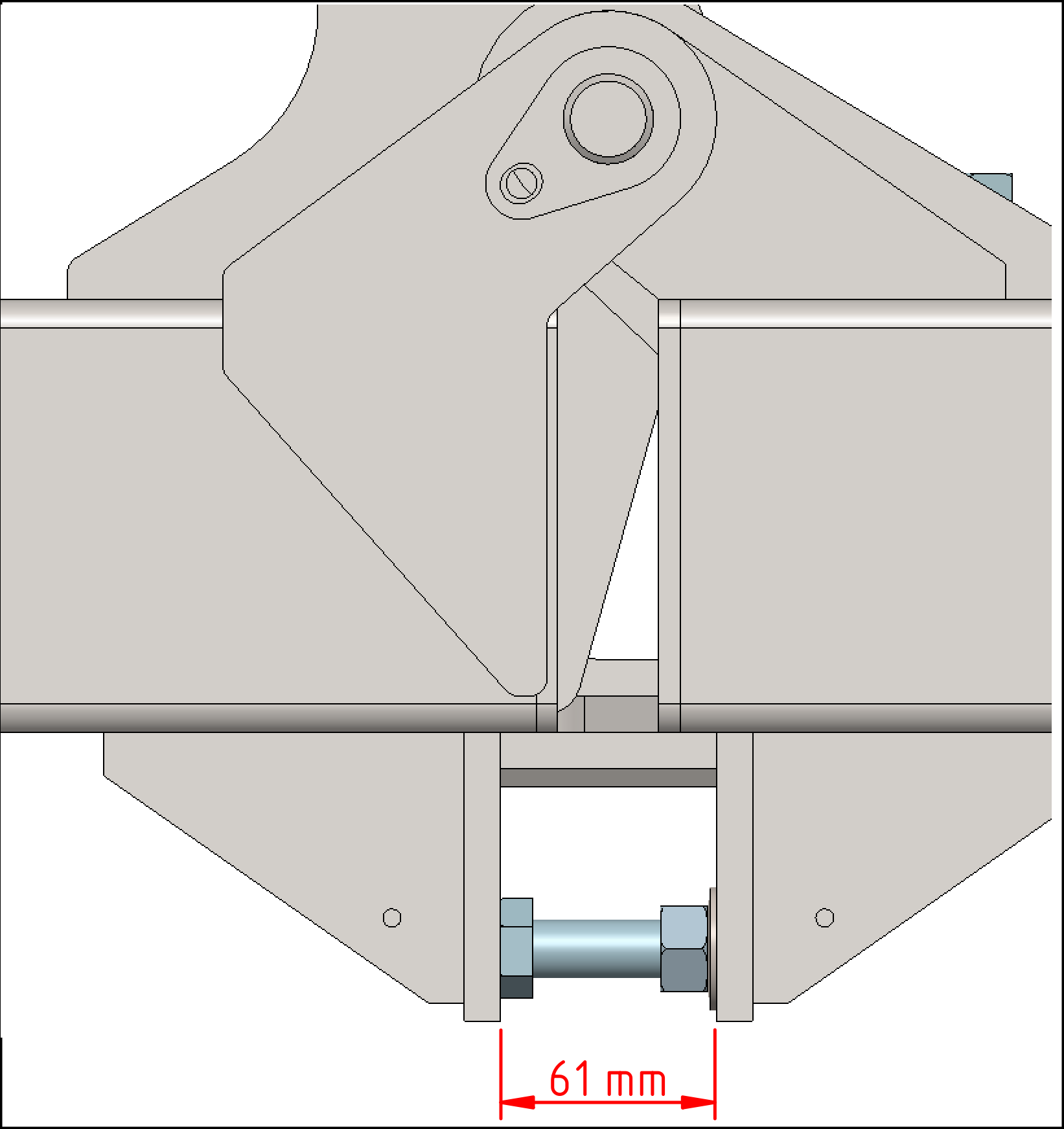

Хоризонталност на съставките

Ако съставките трябва да бъдат хоризонтални без да докосват земята, стопните винтове трябва да се регулират така, че да излизат 61 mm | 2.4 in. Има 6 винта за регулиране.
