Подмяна

Подмяна на хидравличното масло на помпата и диафрагмите

ИНФОРМАЦИЯ

Само квалифициран и опитен персонал трябва да извършва тази операция. Свържете се с вашия дилър на Ecorobotix.

ИНФОРМАЦИЯ

Никога не изхвърляйте използваното масло в канализацията или в околната среда. Рециклирайте използваното масло в съответствие с местните разпоредби.

Тази процедура е сертифицирана от Ecorobotix и може да се различава от процедурата на производителя на хидравличната помпа. Препоръчва се да консултирате официалната процедура в ръководството на производителя. Ecorobotix не може да носи отговорност за какъвто и да е отказ в следствие на намеса.

За подмяна на хидравличното масло на помпата:

1. Уверете се, че помпата е спрена. Оставете да охладне в продължение на 60 минути преди манипулиране.

2. Разкачете маркучите. Развийте и разкачете всички маркучи от хидравличната помпа.

3. Извадете помпата от двойния танк модул. Развийте 4-те опорни болта, след това внимателно извадете помпата и нейната опора от двойния танк модул.

4. Извадете хидравличната помпа от скобата. Развийте 2-та болта, които държат помпата и скобата заедно, след това поставете помпата на равна, стабилна работна повърхност.

5. Поставете поддон за събиране на течност близо до помпата. Поддонът трябва да бъде достатъчно голям, за да вмести 700 ml | 23.6 fl oz масло.

6. Сливане на използваното масло. Отстранете капака за пълнене, след което наклонете помпата, за да сливате цялото масло в поддона.

7. Отстранете главите на помпата. Отвийте болтовете, които закрепват главите на помпата, и ги отстранете един по един.

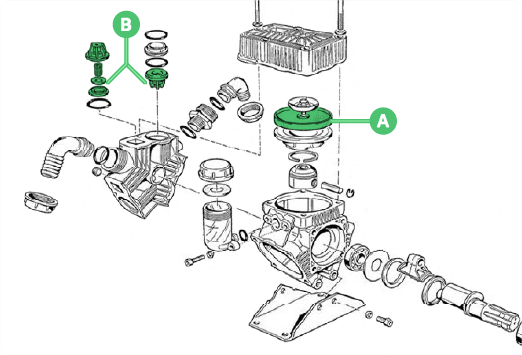

8. Отстранете диафрагмите. Отвийте и отстранете закрепващия болт и плочата на диафрагмата. След това внимателно отстранете използваната диафрагма.

9. Сливане на остатъчното масло. Сливате остатъчното използвано масло в поддона.

10. Инсталиране на нови диафрагми. Намажете диафрагмата с ново масло, след което подайте диафрагмата през буталото и поставете я в дъното. Заменете плочата на диафрагмата и болта, затегнете ги. Обърнете се към момента на затягане според размера на болта: M6x1: 5 Nm / M8x1.25: 12 Nm / M10x1.25: 25 Nm.

11. Подменете клапаните. Отстранете стария клапан и го подменете с нов.

12. Преустановете главите на помпата. Поставете главите на помпата в позиция и закрепете, като затегнете съответните монтажни болтове. Спазвайте горепосочените въртящи моменти при затягане.

13. Пълнете с ново масло. Отворете капака за пълнене и пълнете с ново масло до минималното ниво, което е указано.
    Използвайте само масло SAE 30.

14. Преустановете помпата. Монтирайте помпата на нейната опора, като затегнете 2 монтажни болта. Подменете и закрепете помпата на модула с двойна цистерна, като затегнете 4 монтажни болта, след което свържете предварително разединените маркучи.

15. Контролирайте нивото на маслото. Проверявайте редовно нивото и цвета на маслото. Подменете маслото според периодичната таблица.
