Curățare după tratament (4.2)

Curățare într-o zonă etanșă

AVERTIZARE

  • Respectați toate cerințele locale, estaduale/provinciale și federale/naționale aplicabile eliminării deșeurilor din orice reziduuri de lichid de stropit sau produse fitosanitare rămase.

  • Respectați toate legile locale de circulație atunci când transportați sau deplasați mașini agricole pe drumurile publice.

INFORMAȚIE

  • Zona etanșă trebuie să fie conectată la un rezervor de nămol activ sau la un sistem de tratare.

  • Utilizați containere adecvate pentru colectarea reziduurilor de lichid de stropit.


Înainte de deplasarea la o zonă etanșă

  1. Asigurați-vă că pompa este oprită.

  1. Reglați valvele pe modul poziție Cleaning Tank System: 3. Cleaning Mixture Tank (Sistem curățare rezervoare: 3. Curățarea rezervorului de soluție).

Presiune ideală: 3 până la 5 bar. Presiune maximă: 7 bar. Nu depășiți 7 bar în timpul acestei operațiuni, deoarece presiunile mai mari vor compromite modelul de pulverizare al duzelor de clătire și rezervorul pentru soluția de stropit ar putea să nu fie clătit corespunzător.

INFORMAȚIE

Nu utilizați această ilustrație 3D ca referință. Consultați tabelul modurilor de poziție ale valvelor.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Porniți pompa și lăsați-o să funcționeze pentru 2 minute.

  2. Opriți pompa.

  3. Reglați valvele pe modul poziție Spraying (Stropire).

  4. Porniți pompa și lăsați-o să funcționeze pentru 1 minut.

  5. Opriți pompa.

  6. Reglați valvele pe modul poziție Cleaning Sprayer (Curățarea pulverizatorului).

  7. Activați pompa.

  1. În aplicație, activați modul Flushing (Clătire) și stropiți o zonă fără cultură timp de 2 minute.


  1. Înainte de deplasarea la un amplasament ermetic, urmați procedura Verificări înainte de transport rutier (Verificări înainte de transportul pe drumuri publice).


Pe un amplasament ermetic

  1. Asigurați-vă că pompa este oprită.


  1. Goliți rezervorul pentru soluția de stropit conectându-l la sistemul de colectare prin conexiunea de scurgere situată sub rezervor.


  1. Deschideți valva de drenaj și evacuați orice soluție de stropit rămasă.

  2. Închideți valva de drenaj atunci când rezervorul de soluție de stropit este gol.


  1. Poziționați valvele pe modul poziție Cleaning Tank System: 1. Cleaning Mixer (Sistem curățare rezervoare: 1. Curățarea mixerului).

Images_Panneau de commandes V4.2.png

  1. Deschideți pârghia L1 a amestecătorului.

  2. Porniți pompa și circulați 20 de litri | 5,2 galoane SUA de apă.

  3. Opriți pompa.

  4. Reglați valvele pe modul poziție Cleaning Tank System: 2. Cleaning Agitation System (Sistem curățare rezervoare: 2. Curățarea sistemului de agitare).

  5. Porniți pompa și clătiți sistemul de agitare cu 10 litri | 2,6 galoane SUA de apă per zonă.

  6. Opriți pompa.

  7. Reglați valvele pe modul poziție Cleaning Tank System: 3. Cleaning Mixture Tank (Sistem curățare rezervoare: 3. Curățarea rezervorului de soluție).

  8. Porniți pompa și umpleți Rezervorul de soluție de stropit cu 30 de litri | 7,9 galoane SUA suplimentari de apă. info Se poate adăuga detergent pentru curățarea circuitului de fluid. Respectați dozajele recomandate de producător.

  9. Opriți pompa.

  10. Reglați valvele pe modul poziție Spraying (Stropire).

  1. În aplicație, activați modul Flushing (Clătire) și stropiți până când pompa este desamorsată.


  1. Reporniți la punctul 8 cu 40 de litri | 10 galoane SUA de apă și apoi 30 de litri | 8 galoane SUA de apă.


  1. Îndepărtați și curățați filtrul de aspirație și filtrul de secțiune (Curățare | of filters).

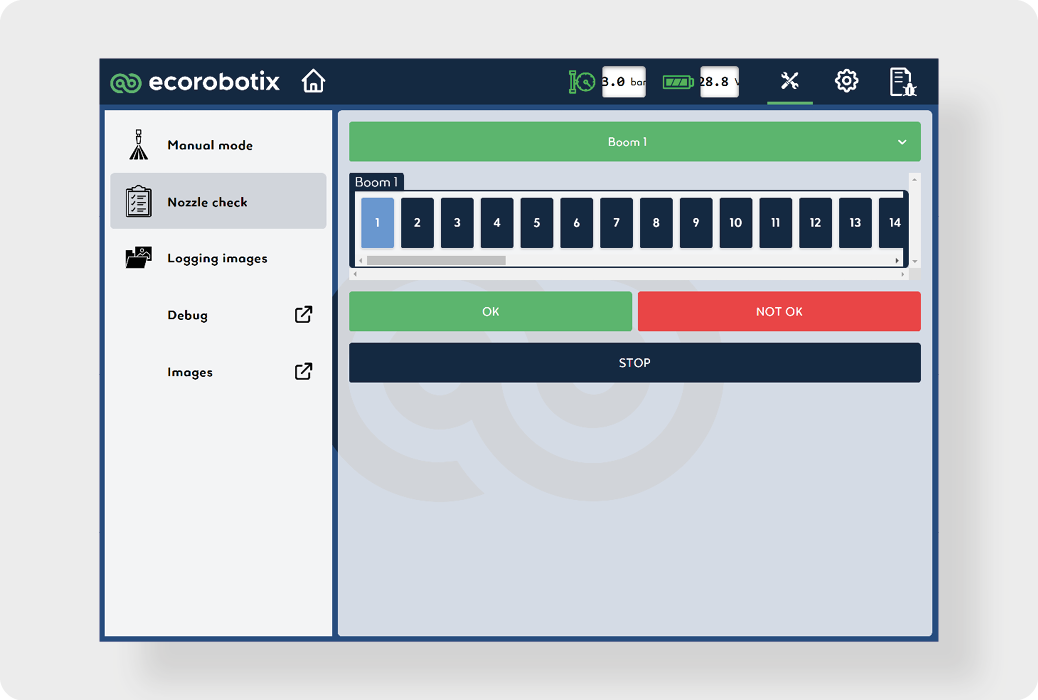

  1. Verificați duze (Verificarea duzelelor).


Curățare pe teren

INFORMAȚIE

Vă sfătuim cu tărie împotriva curățării mașinii pe teren. Această procedură necesită un timp considerabil și o cantitate mare de apă. Se recomandă curățarea mașinii într-o zonă etanșă.

Mașina se curață în 4 diluții, cu următoarele volume de apă de rinsat:

  1. Calculați volumul rezidual:

    1. Vres = volum mort (12,5 litri | 3,3 gal SUA) + volum fund rezervor

    2. Volumul apei de rinsat 1 = Vwater_1 = Vres × 5

    3. Volumul apei de rinsat 2 = Vwater_2 = Vres × 4 (+ detergent)

    4. Volumul apei de rinsat 3 = Vwater_3 = Vres × 3

    5. Volumul apei de rinsat 4 = Vwater_4 = Vres × 3

  2. Asigurați-vă că pompa este oprită.

  1. Poziționați valvele pe Curățarea sistemului de rezervoare: 1. Modul poziție Curățarea amestecătorului.

Images_Panneau de commandes V4.2.png

  1. Deschideți pârghia L1 a amestecătorului.

  2. Porniți pompa.

  3. Umpleți Rezervorul de soluție de stropit cu 10% din Vwater_1.

  4. Opriți pompa.

  5. Setați valvele la Curățarea sistemului de rezervoare: 2. Mod poziție Curățarea sistemului de agitare.

  6. Porniți pompa și umpleți rezervorul cu 10% din Vwater_1, alternând între zona 1 și zona 2 ale sistemului de agitare.

  7. Opriți pompa.

  8. Setați valvele la Curățarea sistemului de rezervoare: poziția 3. Modul de poziție pentru Curățarea rezervorului de soluție de stropit.

  9. Porniți pompa și umpleți Rezervorul de soluție de stropit cu volumul rămas Vwater_1.

  10. Opriți pompa.

  11. Poziționați valvele în modul poziție Spraying (Stropire).

  12. Porniți pompa.

  13. Lăsați-o să funcționeze pentru 10 minute.

  14. Pe aplicație, activați modul Flushing (Clătire) și stropiți produsul diluat în timp ce conduceți cu o viteză de cel puțin 8 km/h peste o zonă netratată până când presiunea scade.

  15. Dezactivați modul Flushing (Clătire).

  16. Repetați operațiile 2 până la 16 cu Vwater_2, adăugând detergent.

Respectați dozajele recomandate de producător.

  1. Repetați operațiile 2 până la 16 cu Vwater_3.

  2. Repetați operațiile 2 până la 16 cu Vwater_4.

  3. Opriți pompa.

  1. Curățați filtrele (Curățare | of filters).


  1. Verificați duze (Verificarea duzelelor).
