Zaczepianie opryskiwacza

NIEBEZPIECZEŃSTWO

Wał odbioru mocy (WOM) jest niebezpieczny i może spowodować poważne urazy. Zawsze zatrzymaj silnik przed podłączeniem lub odłączeniem i upewnij się, że wszystkie osłony bezpieczeństwa są prawidłowo zamontowane.


  1. Sprawdź, czy dolne ramiona zarówno tylnego, jak i przedniego trójpunktowego systemu zaczepu ciągnika są ustawione na tej samej wysokości.


  1. Podłącz opryskiwacz do tylnego trójpunktowego zaczepu w pozycji transportowej. Użyj okrągłego otworu mocującego w górnym trójpunktowym ramieniu lub szczeliny z zatrzaskiem bezpieczeństwa.

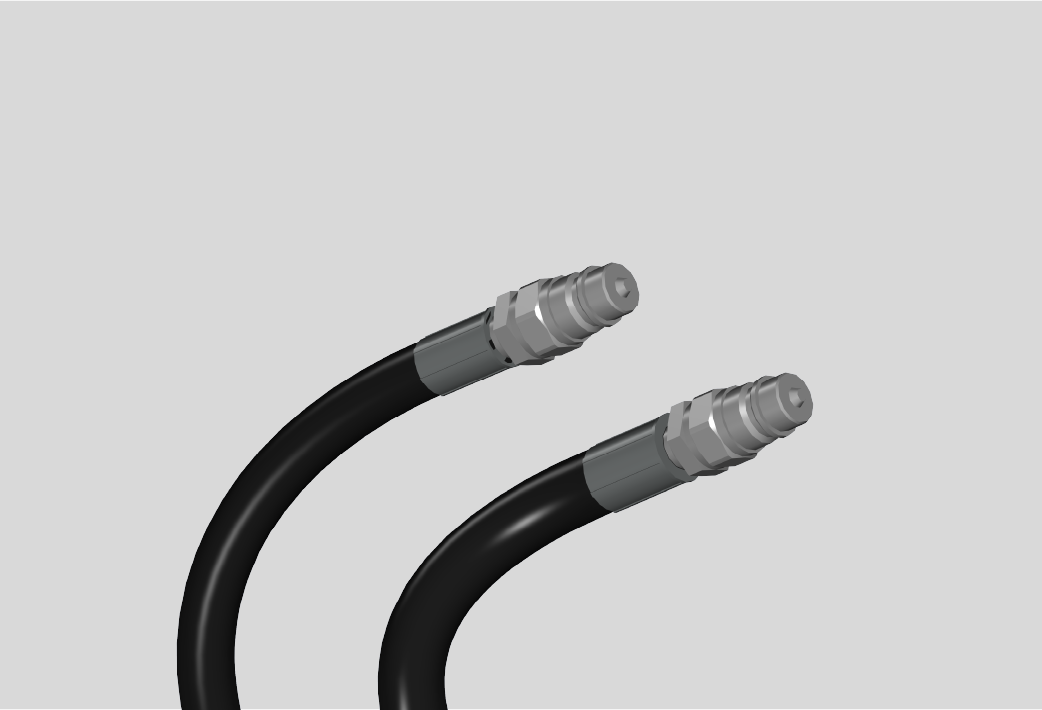

  1. Podłącz lewy i prawy cylinder podnoszący do urządzenia hydraulicznego.
    info Urządzenie to musi posiadać pozycję zmiennoprzepływową (pozycję neutralną).

    1. Ustaw dźwignię sterowania na zawórze sterującym ciągnika w pozycji zmiennoprzepływowej.

    2. Oczyść końce węży hydraulicznych przed podłączeniem ich do ciągnika.

    3. Podłącz węże hydrauliczne do jednostek sterujących ciągnika.

  2. Zwiększ ciśnienie w rozdzielaczu.

  3. Podnieś tylny trójpunktowy system zaczepu.

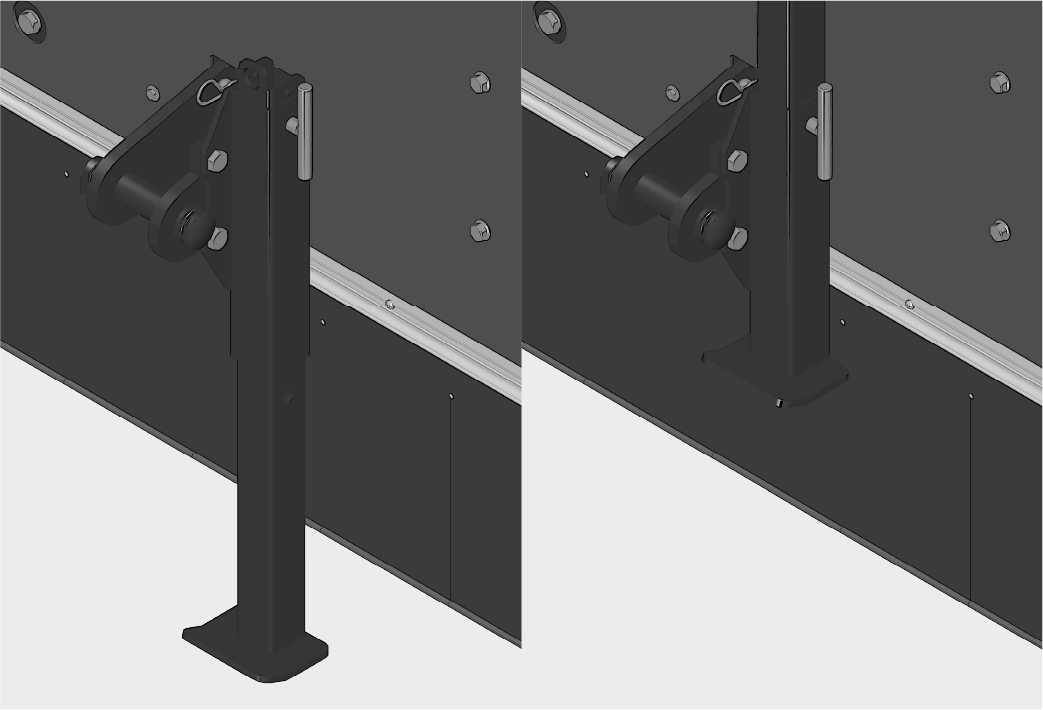

  1. Podnieś oba podpory parkingowe.

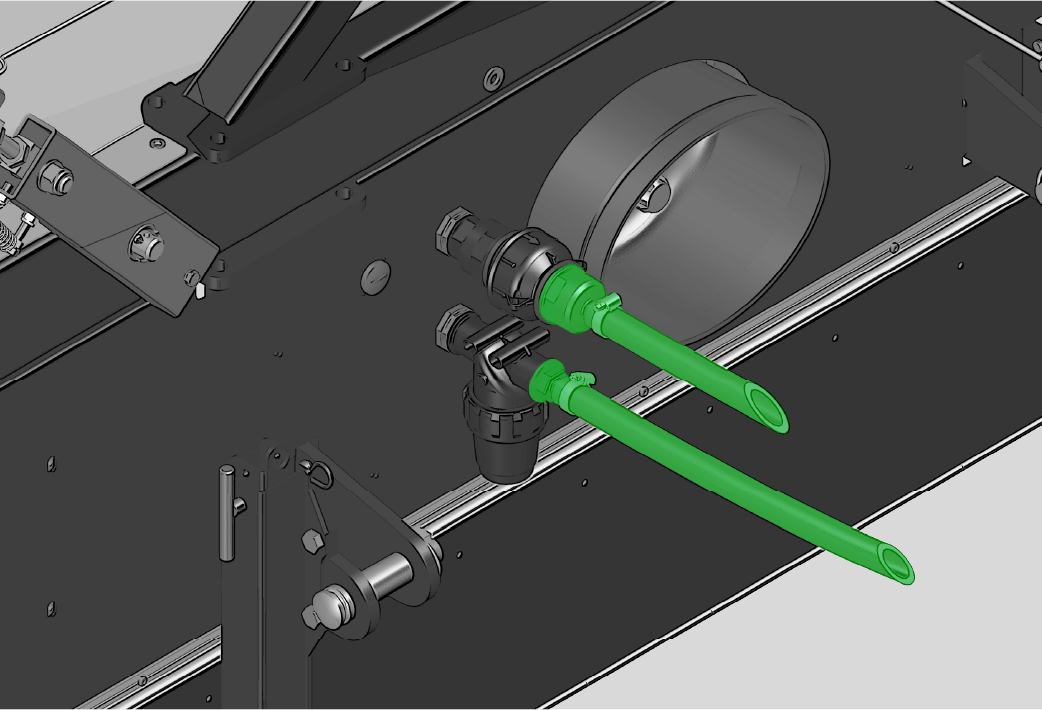

  1. Podłącz węże rozprowadzające ciecz roboczą. Połączenia wlotowe i wylotowe posiadają kluczowanie.

INFORMACJA

Upewnij się, że przewody mają wystarczającą luz dla wszystkich pozycji trójpunktowego systemu zaczepu.

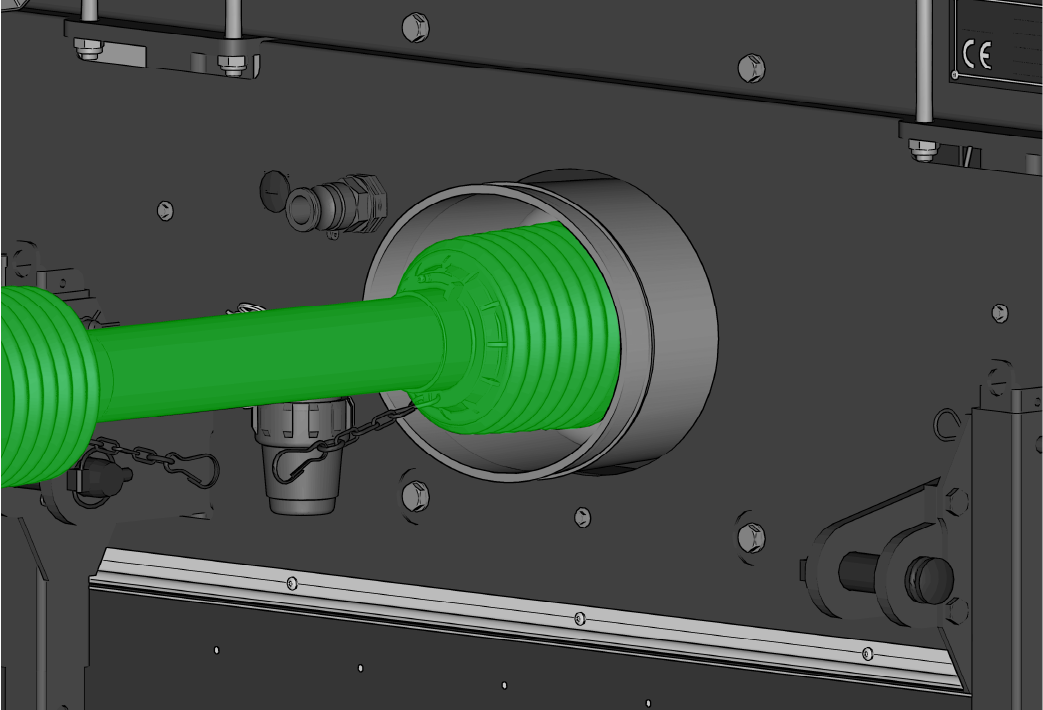

  1. Podłącz wał odbioru mocy (WOM).

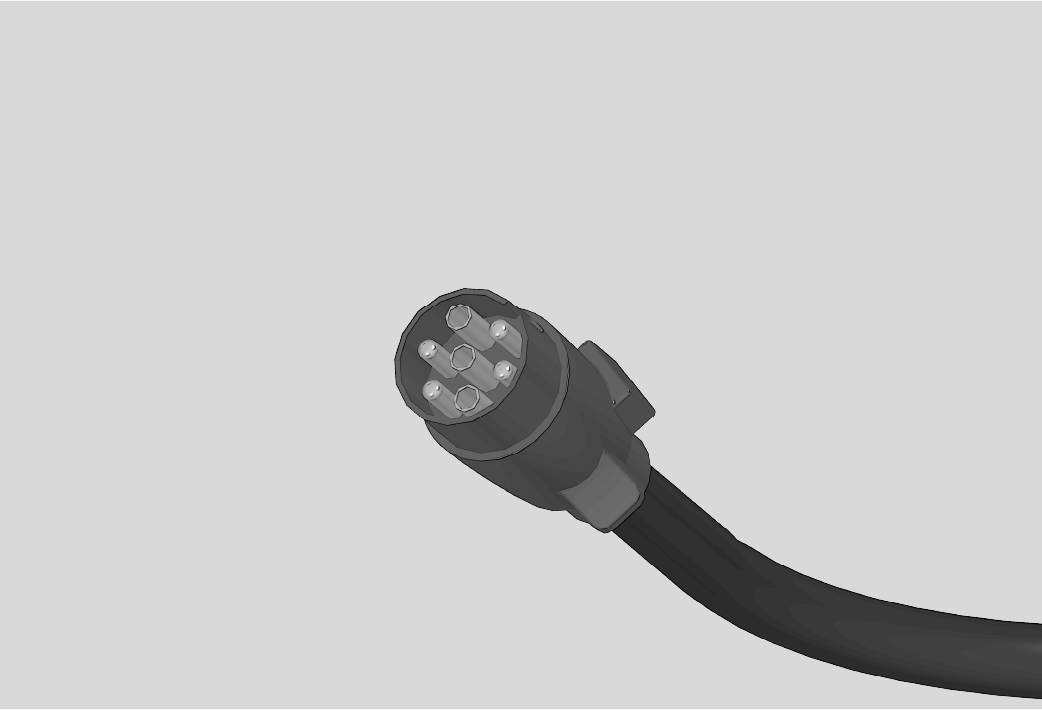

  1. Podłącz wtyczkę 7-stykową świateł tylnych do ciągnika. Kabel biegnie w tym samym miejscu co przewody hydrauliczne.


  1. Zablokuj skręt kół wariatorowych, wstawiając zawleczki w pozycję 2.
