Czyszczenie po zabiegu (4.2)

Czyszczenie w obszarze szczelnym

OSTRZEŻENIE

  • Zastosuj się do wszystkich lokalnych, wojewódzkich i krajowych wymogów dotyczących utylizacji odpadów ze zbiorników opryskiwaczy lub pozostałych środków ochrony roślin.

  • Zastosuj się do wszystkich lokalnych przepisów drogowych podczas transportu lub przesuwania maszyn rolniczych po drogach publicznych.

INFORMACJA

  • Obszar szczelny musi być podłączony do aktywnego zbiornika gnojowicy lub systemu oczyszczającego.

  • Używaj odpowiednich pojemników do zbierania pozostałości cieczy roboczej.


Przed przejściem na miejsce szczelne

  1. Upewnij się, że pompa jest wyłączona.

  1. Ustawić zawory w trybie pozycji Cleaning Tank System: 3. Cleaning Mixture Tank (System czyszczenia zbiorników: 3. Czyszczenie zbiornika cieczy roboczej).

Ciśnienie idealne: 3 do 5 bar. Maksymalne ciśnienie: 7 bar. Nie przekraczać 7 bar podczas tej operacji, ponieważ wyższe ciśnienie pogorszy obraz rozpylania dysz płuczących, a zbiornik cieczy roboczej może nie zostać prawidłowo wypłukany.

INFORMACJA

Nie używaj tej ilustracji 3D jako odniesienia. Zapoznaj się z tabelą trybów pozycji zaworów.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Uruchom pompę i pracuj przez 2 minuty.

  2. Wyłącz pompę.

  3. Ustawić zawory w trybie pozycji Spraying (Oprysk).

  4. Uruchom pompę i pracuj przez 1 minutę.

  5. Wyłącz pompę.

  6. Ustawić zawory w trybie pozycji Cleaning Sprayer (Czyszczenie opryskiwacza).

  7. Włącz pompę.

  1. W aplikacji aktywować tryb Flushing (Płukanie) i opryskiwać obszar bez upraw przez 2 minuty.


  1. Przed wyjazdem na miejsce, postępuj zgodnie z procedurą Kontrola przed transportem drogowym (Kontrole przed transportem drogowym).


Na obiekcie szczelnym

  1. Upewnij się, że pompa jest wyłączona.


  1. Opróżnić zbiornik cieczy roboczej, podłączając go do systemu zbierającego poprzez złącze spustowe znajdujące się pod zbiornikiem.


  1. Otwórz zawór spustowy i opróżnij pozostałą cieczą roboczą.

  2. Zamknij zawór spustowy, gdy zbiornik cieczy roboczej jest pusty.


  1. Ustawić zawory w trybie pozycji Cleaning Tank System: 1. Cleaning Mixer (System czyszczenia zbiorników: 1. Czyszczenie mieszalnika).

Images_Panneau de commandes V4.2.png

  1. Otwórz dźwignię L1 mieszacza.

  2. Uruchom pompę i cyrkuluj 20 litrów | 5.2 US gal wody.

  3. Wyłącz pompę.

  4. Ustawić zawory w trybie pozycji Cleaning Tank System: 2. Cleaning Agitation System (System czyszczenia zbiorników: 2. Czyszczenie systemu mieszania).

  5. Uruchom pompę i przepłucz system mieszania 10 litrami | 2.6 US gal wody na strefę.

  6. Wyłącz pompę.

  7. Ustawić zawory w trybie pozycji Cleaning Tank System: 3. Cleaning Mixture Tank (System czyszczenia zbiorników: 3. Czyszczenie zbiornika cieczy roboczej).

  8. Uruchom pompę i napełnij zbiornik cieczy roboczej dodatkową ilością 30 litrów | 7.9 US gal wody. info Można dodać detergent do czyszczenia obwodu hydraulicznego. Stosuj dawki zalecane przez producenta.

  9. Wyłącz pompę.

  10. Ustawić zawory w trybie pozycji Spraying (Oprysk).

  1. W aplikacji aktywować tryb Flushing (Płukanie) i opryskiwać, aż pompa zostanie odpowietrzona.


  1. Wznów od punktu 8 z ilością 40 litrów | 10 US gal wody, a następnie 30 litrów | 8 US gal wody.


  1. Wyjąć i oczyścić filtr ssący i filtr sekcyjny (Czyszczenie | of filters).


  1. Sprawdź dysze (Kontrola dysz).


Czyszczenie w terenie

INFORMACJA

Stanowczo odradzamy czyszczenie maszyny w terenie. Ta procedura wymaga znacznej ilości czasu i wody. Zaleca się czyszczenie maszyny w szczelnie zamkniętym pomieszczeniu.

Maszyna jest czyszczona w 4 etapach rozcieńczenia przy następujących objętościach wody płuczącej:

  1. Oblicz objętość rezydualną:

    1. Vres = objętość martwa (12,5 litrów | 3,3 US gal) + objętość dna zbiornika

    2. Objętość wody płuczącej 1 = Vwater_1 = Vres × 5

    3. Objętość wody płuczącej 2 = Vwater_2 = Vres × 4 (+ detergent)

    4. Objętość wody płuczącej 3 = Vwater_3 = Vres × 3

    5. Objętość wody płuczącej 4 = Vwater_4 = Vres × 3

  2. Upewnij się, że pompa jest wyłączona.

  1. Ustaw zawory w Systemie zbiorników czyszczących: 1. Tryb pozycji Czyszczenie mieszacza.

Images_Panneau de commandes V4.2.png

  1. Otwórz dźwignię L1 mieszacza.

  2. Uruchomić pompę.

  3. Napełnij zbiornik cieczy roboczej 10% objętości Vwater_1.

  4. Wyłącz pompę.

  5. Ustaw zawory na System zbiorników czyszczących: 2. Tryb pozycji Systemu mieszania czyszczącego.

  6. Uruchom pompę i napełnij zbiornik 10% Vwater_1, alternując między strefą 1 i strefą 2 systemu mieszania.

  7. Wyłącz pompę.

  8. Ustaw zawory na System zbiorników czyszczących: 3. Pozycja Zbiornika do czyszczenia cieczy roboczej.

  9. Uruchom Pompę i napełnij Zbiornik cieczy roboczej pozostałą ilością Vwater_1.

  10. Wyłącz pompę.

  11. Ustaw zawory w tryb pozycji Oprysk.

  12. Włącz Pompę.

  13. Pozwól jej pracować przez 10 minut.

  14. W aplikacji aktywuj tryb Flushing (Płukanie) i rozpylaj rozcieńczony produkt podczas jazdy z prędkością co najmniej 8 km/h na niezabiegu terenie, aż do spadku ciśnienia.

  15. Dezaktywuj tryb Flushing (Płukanie).

  16. Powtórz operacje od 2 do 16 z Vwater_2, dodając detergent.

Stosuj dawki zalecane przez producenta.

  1. Powtórz operacje od 2 do 16 z Vwater_3.

  2. Powtórz operacje od 2 do 16 z Vwater_4.

  3. Wyłącz pompę.

  1. Oczyść filtry (Czyszczenie | of filters).

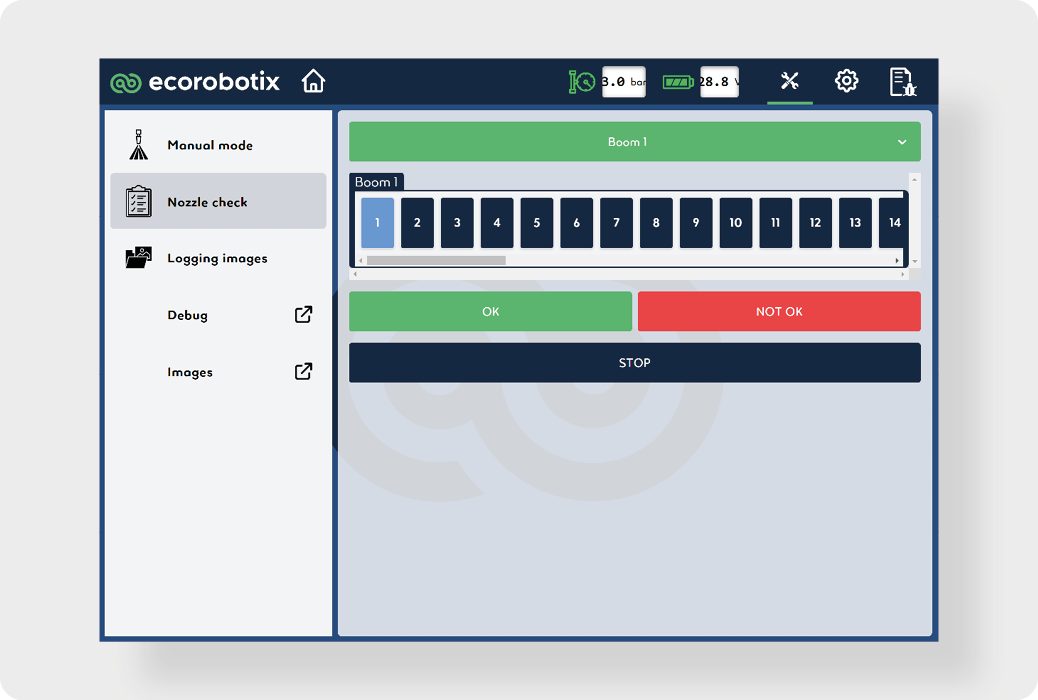

  1. Sprawdź dysze (Kontrola dysz).
