Pulizia in un'area a tenuta stagna
AVVERTENZA
-
Rispettare tutti i requisiti locali, statali/provinciali e federali/nazionali applicabili allo smaltimento dei residui di liquido spray o dei prodotti fitosanitari residui.
-
Rispettare tutte le norme stradali locali durante il trasporto o lo spostamento di macchine agricole su strade pubbliche.
INFORMAZIONI
-
L'area a tenuta stagna deve essere collegata a un sistema di serbatoi attivo o a un impianto di trattamento.
-
Utilizzare contenitori idonei per raccogliere i residui di liquido spray.
Prima di trasferirsi in un'area a tenuta stagna
-
Assicurarsi che la pompa sia spenta.
-
Impostare le valvole sulla modalità di posizione Cleaning Tank System: 3. Cleaning Mixture Tank (Sistema pulizia serbatoi: 3. Pulizia del serbatoio miscela).
Pressione ideale: da 3 a 5 bar. Pressione massima: 7 bar. Non superare i 7 bar durante questa operazione, poiché pressioni più elevate comprometteranno il getto degli ugelli di risciacquo e il serbatoio della miscela potrebbe non essere risciacquato correttamente.
INFORMAZIONI
Non utilizzare questa illustrazione 3D come riferimento. Consultare la tabella dei modi di posizione della valvola.
-
Avviare la pompa e farla funzionare per 2 minuti.
-
Spegnere la pompa.
-
Impostare le valvole sulla modalità di posizione Spraying (Irrorazione).
-
Avviare la pompa e farla funzionare per 1 minuto.
-
Spegnere la pompa.
-
Impostare le valvole sulla modalità di posizione Cleaning Sprayer (Pulizia dell'irroratrice).
-
Avviare la pompa.
-
Nell'app, attivare la modalità Flushing (Risciacquo) e irrorare un'area priva di colture per 2 minuti.
-
Prima di spostarsi in un'area a tenuta stagna, seguire la procedura Controlli prima del trasporto su strada (Controlli prima del trasporto su strada).
In un'area a tenuta stagna
-
Assicurarsi che la pompa sia spenta.
-
Svuotare il serbatoio della miscela collegandolo al sistema di raccolta tramite il collegamento di scarico situato sotto il serbatoio.
-
Aprire la valvola di scarico e scaricare la miscela residua.
-
Chiudere la valvola di scarico quando il serbatoio della miscela è vuoto.
-
Posizionare le valvole sulla modalità di posizione Cleaning Tank System: 1. Cleaning Mixer (Sistema pulizia serbatoi: 1. Pulizia del miscelatore).
-
Aprire la leva L1 del miscelatore.
-
Avviare la pompa e far circolare 20 litri | 5,2 galloni USA di acqua.
-
Spegnere la pompa.
-
Impostare le valvole sulla modalità di posizione Cleaning Tank System: 2. Cleaning Agitation System (Sistema pulizia serbatoi: 2. Pulizia del sistema di agitazione).
-
Avviare la pompa e risciacquare il sistema di agitazione con 10 litri | 2,6 galloni USA di acqua per zona.
-
Spegnere la pompa.
-
Impostare le valvole sulla modalità di posizione Cleaning Tank System: 3. Cleaning Mixture Tank (Sistema pulizia serbatoi: 3. Pulizia del serbatoio miscela).
-
Avviare la pompa e riempire il serbatoio della miscela con ulteriori 30 litri | 7,9 galloni USA di acqua.
-
Spegnere la pompa.
-
Impostare le valvole sulla modalità di posizione Spraying (Irrorazione).
-
Nell'applicazione, attivare la modalità Flushing (Risciacquo) e irrorare finché la pompa non è disadescata.
-
Ricominciare dal punto 8 con 40 litri | 10 galloni USA di acqua e quindi 30 litri | 8 galloni USA di acqua.
-
Rimuovere e pulire il filtro di aspirazione e il filtro di sezione (Pulizia | of filters).
-

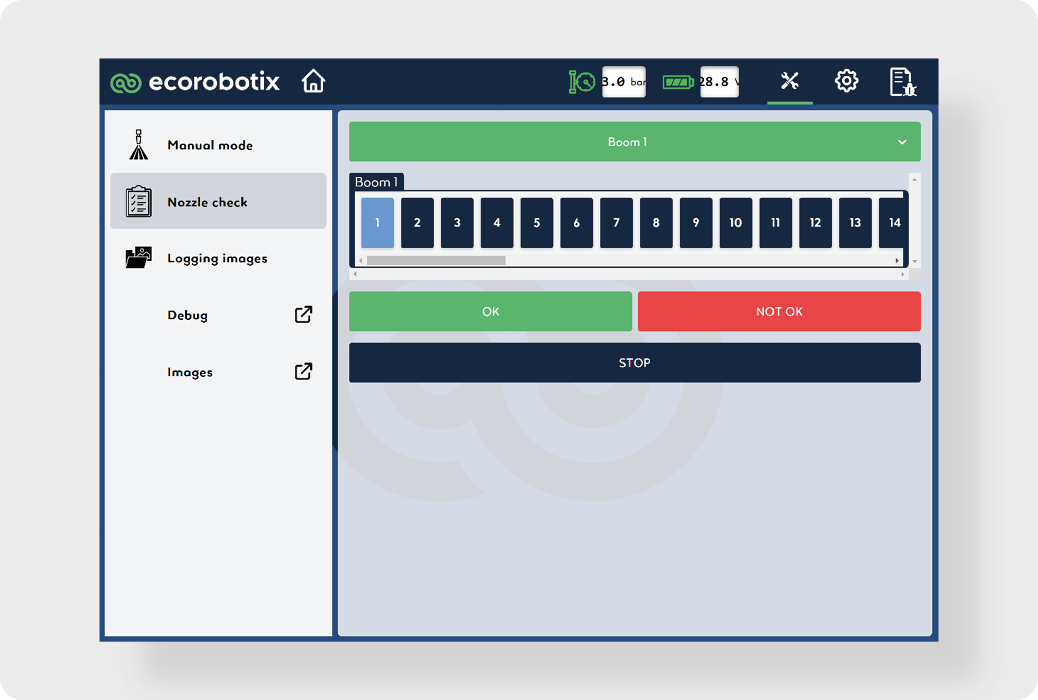

Controllare gli ugelli (Controllo degli ugelli).
Pulizia in campo
INFORMAZIONI
Sconsigliamo fortemente la pulizia della macchina in campo. Questa procedura richiede una quantità considerevole di tempo e acqua. È consigliabile pulire la macchina in un'area a tenuta stagna.
La macchina viene pulita in 4 diluizioni, con i seguenti volumi di acqua di risciacquo:
-
Calcolare il volume residuo:
-
Vres = volume morto (12,5 litri | 3,3 US gal) + volume del fondo del serbatoio
-
Volume acqua di risciacquo 1 = Vwater_1 = Vres × 5
-
Volume acqua di risciacquo 2 = Vwater_2 = Vres × 4 (+ detergente)
-
Volume acqua di risciacquo 3 = Vwater_3 = Vres × 3
-
Volume acqua di risciacquo 4 = Vwater_4 = Vres × 3
-
-
Assicurarsi che la pompa sia spenta.
-
Posizionare le valvole sul Sistema di serbatoi per la pulizia: 1. Modalità di posizione Pulizia del miscelatore.
-
Aprire la leva L1 del miscelatore.
-
Avviare la pompa.
-
Riempire il serbatoio della miscela con il 10% di Vwater_1.
-
Spegnere la pompa.
-
Impostare le valvole su Sistema di serbatoi per la pulizia: 2. Posizione modalità Sistema di agitazione per la pulizia.
-
Avviare la pompa e riempire il serbatoio con il 10% di Vwater_1, alternando tra la zona 1 e la zona 2 del sistema di agitazione.
-
Spegnere la pompa.
-
Impostare le valvole su Sistema di serbatoi per la pulizia: posizione 3. Posizione del Serbatoio della miscela di pulizia.
-
Avviare la pompa e riempire il serbatoio della miscela con il restante Vwater_1.
-
Spegnere la pompa.
-
Impostare le valvole sulla modalità di posizione Irrorazione.
-
Accendere la pompa.
-
Lasciarla funzionare per 10 minuti.
-
Sull'applicazione, attivare la modalità Flushing (Risciacquo) e nebulizzare il prodotto diluito durante la marcia a una velocità di almeno 8 km/h su un'area non trattata fino al calo della pressione.
-
Disattivare la modalità Flushing (Risciacquo).
-
Ripetere le operazioni da 2 a 16 con Vwater_2, aggiungendo detergente.
Seguire i dosaggi consigliati dal costruttore.
-
Ripetere le operazioni da 2 a 16 con Vwater_3.
-
Ripetere le operazioni da 2 a 16 con Vwater_4.
-
Spegnere la pompa.
-
Pulire i filtri (Pulizia | of filters).
-
Controllare gli ugelli (Controllo degli ugelli).
