Nettoyage dans une zone étanche
AVERTISSEMENT
-
Respecter tous les règlements locaux, régionaux/provinciaux et fédéraux/nationaux applicables à l'élimination des résidus de liquide de pulvérisation ou des produits phytosanitaires restants.
-
Respecter tous les règlements routiers locaux lors du transport ou du déplacement de machines agricoles sur les voies publiques.
INFORMATION
-
La zone étanche doit être connectée à une cuve de lisier active ou à un système de traitement.
-
Utiliser des contenants appropriés pour recueillir les résidus de liquide de pulvérisation.
Avant de se déplacer vers un site étanche
-
S'assurer que la pompe est éteinte.
-
Régler les vannes sur le mode de position Cleaning Tank System: 3. Cleaning Mixture Tank (Nettoyage système de cuves : 3. Nettoyage de la cuve de bouillie).
Pression idéale : 3 à 5 bar. Pression maximale : 7 bar. Ne pas dépasser 7 bar lors de cette opération, car des pressions supérieures compromettront le jet de pulvérisation des buses de rinçage et la cuve de bouillie risque de ne pas être rincée correctement.
INFORMATION
Ne pas utiliser cette illustration 3D comme référence. Veuillez vous référer au tableau des modes de positions des vannes.
-
Démarrer la pompe et la faire tourner pendant 2 minutes.
-
Arrêter la pompe.
-
Régler les vannes sur le mode de position Spraying (Pulvérisation).
-
Démarrer la pompe et la faire tourner pendant 1 minute.
-
Arrêter la pompe.
-
Régler les vannes sur le mode de position Cleaning Sprayer (Nettoyage du pulvérisateur).
-
Enclencher la pompe.
-
Sur l'application, activer le mode Flushing (Rinçage) et pulvériser une zone sans culture pendant 2 minutes.
-
Avant de déplacer la machine vers un site étanche, suivez la procédure Vérifications avant le transport routier (Vérifications avant transport routier).
Sur un site étanche
-
S'assurer que la pompe est éteinte.
-
Vidanger la cuve de bouillie en la raccordant au système de collecte via le raccord de vidange situé sous la cuve.
-
Ouvrir la vanne de vidange et évacuer tout résidu de bouillie.
-
Fermer la vanne de vidange lorsque la cuve de bouillie est vide.
-
Positionner les vannes sur le mode de position Cleaning Tank System: 1. Cleaning Mixer (Nettoyage système de cuves : 1. Nettoyage de l'incorporateur).
-
Ouvrir le levier L1 du mélangeur.
-
Démarrer la pompe et faire circuler 20 litres | 5,2 gal US d'eau.
-
Arrêter la pompe.
-
Régler les vannes sur le mode de position Cleaning Tank System: 2. Cleaning Agitation System (Nettoyage système de cuves : 2. Nettoyage du système d'agitation).
-
Démarrer la pompe et rincer le système d'agitation avec 10 litres | 2,6 gal US d'eau par zone.
-
Arrêter la pompe.
-
Régler les vannes sur le mode de position Cleaning Tank System: 3. Cleaning Mixture Tank (Nettoyage système de cuves : 3. Nettoyage de la cuve de bouillie).
-
Démarrer la pompe et remplir la cuve de bouillie avec 30 litres | 7,9 gal US d'eau supplémentaires.
-
Arrêter la pompe.
-
Régler les vannes sur le mode de position Spraying (Pulvérisation).
-
Sur l'application, activer le mode Flushing (Rinçage) et pulvériser jusqu'à ce que la pompe soit désamorcée.
-
Redémarrer au point 8 avec 40 litres | 10 gal US d'eau, puis 30 litres | 8 gal US d'eau.
-
Retirer et nettoyer le filtre d'aspiration et le filtre de section (Nettoyage | of filters).
-

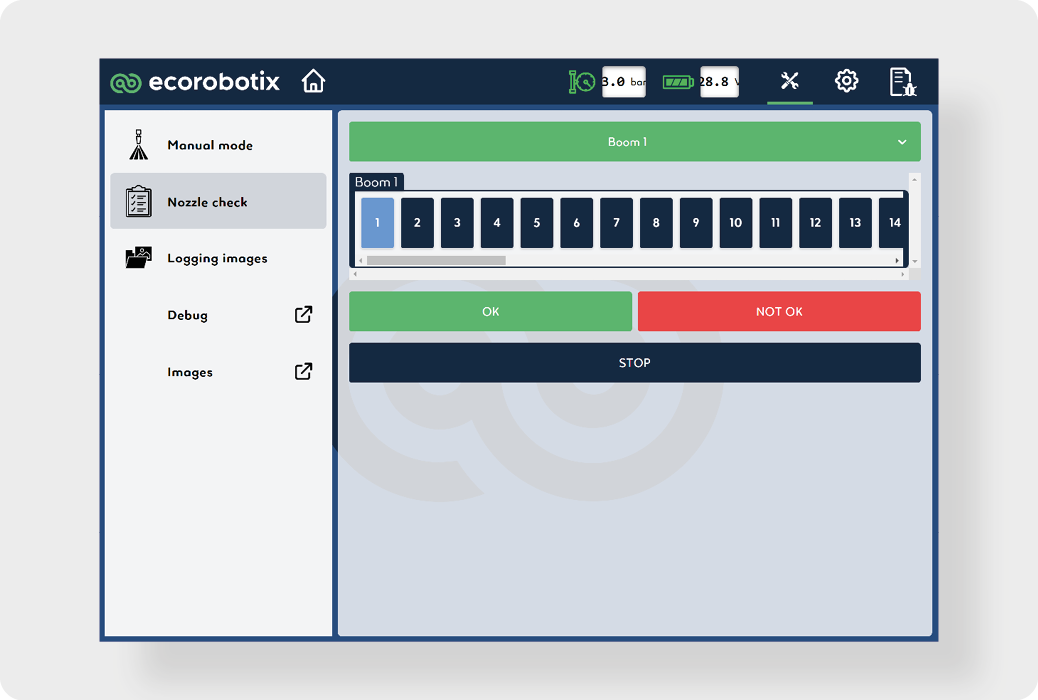

Vérifier les buses (Vérification des buses).
Nettoyage sur le terrain
INFORMATION
Nous déconseillons fortement de nettoyer la machine sur le terrain. Cette procédure exige une quantité importante de temps et d'eau. Il est recommandé de nettoyer l'équipement dans une zone isolée.
L'appareil est nettoyé en 4 dilutions, avec les volumes d'eau de rinçage suivants :
-
Calculer le volume résiduel :
-
Vres = volume mort (12,5 litres | 3,3 gallons US) + volume du fond du réservoir
-
Volume d'eau de rinçage 1 = Vwater_1 = Vres × 5
-
Volume d'eau de rinçage 2 = Vwater_2 = Vres × 4 (+ détergent)
-
Volume d'eau de rinçage 3 = Vwater_3 = Vres × 3
-
Volume d'eau de rinçage 4 = Vwater_4 = Vres × 3
-
-
S'assurer que la pompe est éteinte.
-
Positionnez les vannes sur le mode de position Cleaning Tank System: 1. Cleaning Mixer (Nettoyage système de cuves : 1. Nettoyage de l’incorporateur).
-
Ouvrir le levier L1 du mélangeur.
-
Démarrer la pompe.
-
Remplir le réservoir de bouillie avec 10 % de Vwater_1 .
-
Arrêter la pompe.
-
Réglez les vannes sur le mode de position Cleaning Tank System: 2. Cleaning Agitation System (Nettoyage système de cuves : 2. Nettoyage du système d’agitation).
-
Mettre en marche la pompe et remplir le réservoir avec 10 % de Vwater_1 , en alternant entre la zone 1 et la zone 2 du système d'agitation.
-
Arrêter la pompe.
-
Réglez les vannes sur le mode de position Cleaning Tank System: 3. Cleaning Mixture Tank (Nettoyage système de cuves : 3. Nettoyage de la cuve de bouillie).
-
Démarrer la pompe et remplir le réservoir de bouillie avec le volume restant de Vwater_1 .
-
Arrêter la pompe.
-
Régler les vannes en mode de pulvérisation.
-
Mettre la pompe en marche.
-
La laisser fonctionner pendant 10 minutes.
-
Sur l’application, activez le mode Flushing (Rinçage) et pulvérisez le produit dilué en roulant à au moins 8 km/h sur une zone non traitée jusqu’à ce que la pression diminue.
-
Désactiver le mode de rinçage.
-
Répéter les opérations 2 à 16 avec Vwater_2, en ajoutant du détergent.
Suivre les dosages recommandés par le fabricant.
-
Répéter les opérations 2 à 16 avec Vwater_3.
-
Répéter les opérations 2 à 16 avec Vwater_4.
-
Arrêter la pompe.
-
Nettoyer les filtres (Nettoyage | of filters).
-
Vérifier les buses (Vérification des buses).
