INFORMACIÓN
Dependiendo de la etiqueta del producto aplicable y de la legislación local, el tanque podrá prelavarse dentro de la zona tratada y autorizada antes de desplazarse a la zona de lavado, o desplazarse directamente a una zona de llenado y lavado homologada y conforme. Para productos no selectivos, podrá utilizarse una zona sin cultivo para el prelavado con el fin de evitar daños al cultivo, siempre que dicha zona forme parte de la zona tratada y autorizada.
Limpieza en una zona estanca
ADVERTENCIA
-
Cumplir con todos los requisitos locales, autonómicos y nacionales aplicables a la eliminación de residuos de líquidos de pulverización o productos fitosanitarios sobrantes.
-
Cumplir con todas las normas locales de circulación al transportar o desplazar maquinaria agrícola por vías públicas.
INFORMACIÓN
-
La zona estanca debe estar conectada a un tanque de purines activo o a un sistema de tratamiento.
-
Utilizar contenedores adecuados para recoger los residuos del líquido de pulverización.
Antes de desplazarse a una zona estanca
-
Asegúrese de que la bomba esté apagada.
-
Ajustar las válvulas al modo de posición Cleaning Tank System: 3. Cleaning Mixture Tank (Sistema de limpieza de depósitos: 3. Limpieza del depósito de caldo).
Presión ideal: 3 a 5 bar. Presión máxima: 7 bar. No exceder los 7 bar durante esta operación, ya que presiones superiores comprometerán el patrón de pulverización de las boquillas de enjuague y el depósito de caldo podría no enjuagarse correctamente.
INFORMACIÓN
No utilizar esta ilustración 3D como referencia. Consulte la tabla de modos de posición de válvulas.
-
Inicie la bomba y hágala funcionar durante 2 minutos.
-
Apague la bomba.
-
Ajustar las válvulas al modo de posición Spraying (Pulverización).
-
Inicie la bomba y hágala funcionar durante 1 minuto.
-
Apague la bomba.
-
Ajustar las válvulas al modo de posición Cleaning Sprayer (Limpieza del pulverizador).
-
Active la bomba.
-
En la aplicación, activar el modo Flushing (Enjuague) y pulverizar un área sin cultivo durante 2 minutos.
-
Antes de desplazarse a un emplazamiento estanco, siga el procedimiento de Comprobaciones antes del transporte por carretera (Verificaciones antes del transporte por carretera).
En un emplazamiento estanco
-
Asegúrese de que la bomba esté apagada.
-
Vaciar el depósito de caldo conectándolo al sistema de recogida a través de la conexión de drenaje situada debajo del depósito.
-
Abra la válvula de drenaje y evacúe cualquier resto de caldo.
-
Cierre la válvula de drenaje cuando el depósito de mezcla esté vacío.
-
Posicionar las válvulas en el modo de posición Cleaning Tank System: 1. Cleaning Mixer (Sistema de limpieza de depósitos: 1. Limpieza del incorporador).
-
Abra la palanca L1 del mezclador.
-
Inicie la bomba y haga circular 20 litros | 5,2 galones EE.UU. de agua.
-
Apague la bomba.
-
Ajustar las válvulas al modo de posición Cleaning Tank System: 2. Cleaning Agitation System (Sistema de limpieza de depósitos: 2. Limpieza del sistema de agitación).
-
Inicie la bomba y enjuague el sistema de agitación con 10 litros | 2,6 galones EE.UU. de agua por zona.
-
Apague la bomba.
-
Ajustar las válvulas al modo de posición Cleaning Tank System: 3. Cleaning Mixture Tank (Sistema de limpieza de depósitos: 3. Limpieza del depósito de caldo).
-
Inicie la bomba y llene el depósito de caldo con 30 litros adicionales | 7,9 galones EE.UU. de agua.
Se puede añadir detergente para limpiar el circuito de fluido. Siga las dosis recomendadas por el fabricante.
-
Apague la bomba.
-
Ajustar las válvulas al modo de posición Spraying (Pulverización).
-
En la aplicación, activar el modo Flushing (Enjuague) y pulverizar hasta que la bomba esté descebada.
-
Reinicie en el punto 8 con 40 litros | 10 galones EE.UU. de agua y luego 30 litros | 8 galones EE.UU. de agua.
-
Retirar y limpiar el filtro de aspiración y el filtro de sección (Limpieza).
-
Compruebe las boquillas (Verificación de boquillas).
Unknown Attachment
Limpieza en campo
INFORMACIÓN
Desaconsejamos enérgicamente la limpieza de la máquina en el campo. Este procedimiento requiere una cantidad considerable de tiempo y agua. Se recomienda limpiar la máquina en un área completamente aislada.
La máquina se limpia en 4 diluciones, con los siguientes volúmenes de agua de enjuague:
-
Calcular el volumen residual:
-
Vres = volumen muerto (12,5 litros | 3,3 gal EE.UU.) + volumen del fondo del depósito
-
Volumen de agua de enjuague 1 = Vwater_1 = Vres × 5
-
Volumen de agua de enjuague 2 = Vwater_2 = Vres × 4 (+ detergente)
-
Volumen de agua de enjuague 3 = Vwater_3 = Vres × 3
-
Volumen de agua de enjuague 4 = Vwater_4 = Vres × 3
-
-
Asegúrese de que la bomba esté apagada.
-
Posicione las válvulas en Sistema de Depósitos para Limpieza: 1. Modo de posición de Limpieza del Mezclador.
-
Abra la palanca L1 del mezclador.
-
Arrancar la bomba.
-
Llenar el depósito de caldo con el 10 % de Vwater_1.
-
Detener la bomba.
-
Configure las válvulas en Sistema de Depósitos para Limpieza: 2. Modo de posición de Limpieza del Sistema de Agitación.
-
Poner en marcha la bomba y llenar el depósito con el 10% de Vwater_1, alternando entre la zona 1 y la zona 2 del sistema de agitación.
-
Detener la bomba.
-
Configurar las válvulas en Sistema de Depósitos para Limpieza: 3. Modo de posición del tanque de caldo de limpieza.
-
Inicie la bomba y llene el tanque de caldo con el agua restante Vwater_1.
-
Detener la bomba.
-
Sitúe las válvulas en modo de posición de Pulverización.
-
Encienda la bomba.
-
Déjela funcionar durante 10 minutos.
-
En la aplicación, active el modo Flushing (Enjuague) y pulverice el producto diluido mientras conduce a al menos 8 km/h sobre un área no tratada hasta que la presión descienda.
-
Desactive el modo Flushing (Enjuague).
-
Repita las operaciones 2 a 16 con Vwater_2, añadiendo detergente.
Siga las dosis recomendadas por el fabricante.
-
Repita las operaciones 2 a 16 con Vwater_3.
-
Repita las operaciones 2 a 16 con Vwater_4.
-
Detener la bomba.
-
Limpie los filtros (Limpieza).
-

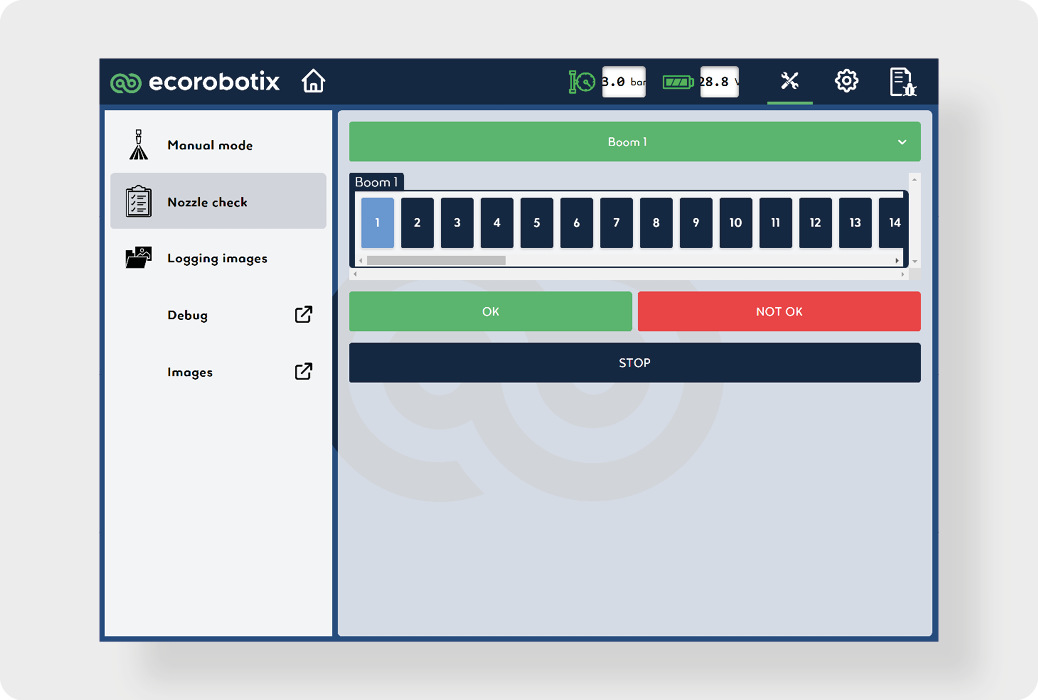

Compruebe las boquillas (Verificación de boquillas).
