Breadcrumbs

Spritze

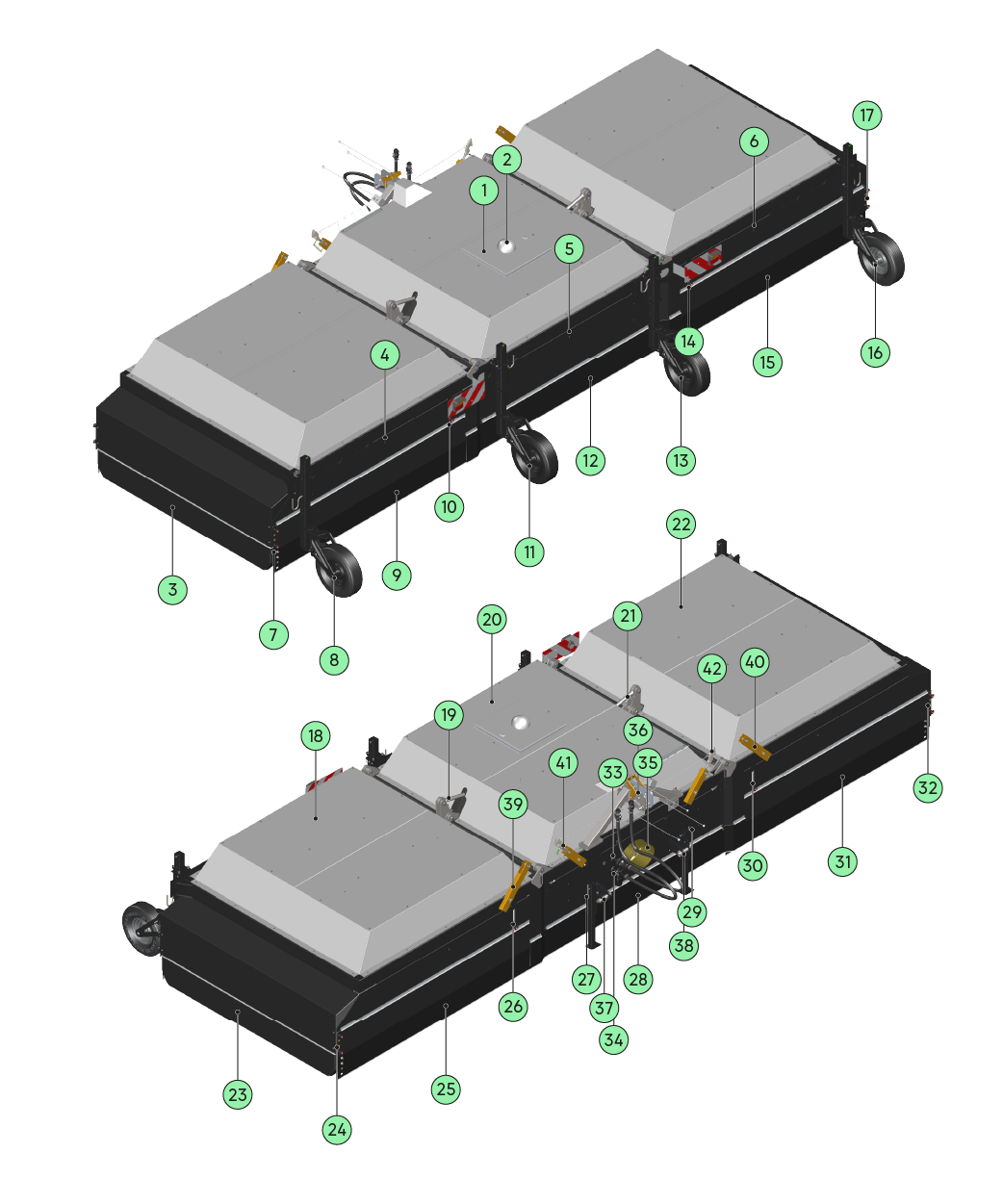

Images_Caractéristiques - Pulvérisateur Gen2.png

  1. Außenelektrischerschrank

  2. Wi-Fi und 4G Antenne

  3. Linke Einheit feste Plane

  4. Linke Einheit Rampen-Hebeknopf

  5. Zentrale Einheit Rampen-Hebeknopf

  6. Rechte Einheit Rampen-Hebeknopf

  7. Linke Einheit hintere mobile Planen Heberiemen

  8. Linkes Laufrad

  9. Linke Einheit hintere mobile Plane

  10. Linke Einheit hintere mobile Planen Heberiemen

  11. Linkes zentrales Laufrad

  12. Zentrale Einheit hintere feste Plane

  13. Rechtes zentrales Laufrad

  14. Rechte Einheit hintere mobile Planen Heberiemen

  15. Rechte Einheit hintere mobile Plane

  16. Rechtes Laufrad

  17. Rechte Einheit hintere mobile Planen Heberiemen

  18. Rechte Einheit

  19. Rechte Einheit Hebe-Kugelgelenk

  20. Zentrale Einheit

  21. Linke Einheit Hebe-Kugelgelenk

  22. Linke Einheit

  23. Rechte Einheit feste Plane

  1. Rechte Einheit vordere mobile Planen Heberiemen

  2. Rechte Einheit vordere mobile Planen

  3. Rechte Einheit vordere mobile Planen Heberiemen

  4. Rechtes Parkgestell-Bein Heberiemen

  5. Zentrale Einheit feste Plane

  6. Linkes Parkgestell-Bein Heberiemen

  7. Linke Einheit vordere mobile Planen Heberiemen

  8. Linke Einheit vordere mobile Planen

  9. Linke Einheit vordere mobile Planen Heberiemen

  10. Hydraulische Schnellkupplung

  11. Hydraulische Schnellkupplung

  12. Kraftentnahme

  13. Oberer Arm der Dreipunkt-Kopplung

  14. Unterer rechter Arm der Dreipunkt-Kopplung

  15. Unterer linker Arm der Dreipunkt-Kopplung

  16. Rechte Einheit Hakenverschluss

  17. Einheit-Hakenverschluss links

  18. Einheit-Haken rechts

  19. Einheit-Haken links

Ansicht von unten

Système électrique_gen2.png

Modul rechte Seite

Modul Mitte

Modul linke Seite



  1. 12-V-Batterien

  2. Lichtmaschine 28 V

  3. Kraftentnahme

  4. EIN/AUS-Steuerkasten (Fernbedienung)

  5. Vision Box 1

  6. Vision Box 2

  7. Vision Box 3

  8. Vision Box 4

  9. Vision box 5

  10. Vision box 6

  11. Hauptelektrokasten

  12. Wi-Fi und 4G Antenne

  1. Werkzeugkasten (×3)

  2. Sprühgestänge (×3)

  3. Schalter zum Heben und Senken der Gestänge (×3)
