Limpeza após tratamento (4.2)

Limpeza em área estanque

AVISO

  • Cumpra todos os requisitos locais, estaduais/provinciais e federais/nacionais aplicáveis à eliminação de resíduos de calda pulverizada ou produtos fitofarmacêuticos remanescentes.

  • Cumpra todas as leis de trânsito locais durante o transporte ou movimentação de máquinas agrícolas em estradas públicas.

INFORMAÇÃO

  • A área estanque deve estar ligada a um depósito de lamas ativo ou a um sistema de tratamento.

  • Utilize contentores apropriados para recolher os resíduos de calda pulverizada.


Antes de se deslocar para um local estanque

  1. Certifique-se de que a bomba está desligada.

  1. Ajustar as válvulas para o modo de posição Cleaning Tank System: 3. Cleaning Mixture Tank (Sistema de limpeza dos depósitos: 3. Limpeza do depósito de calda).

Pressão ideal: 3 a 5 bar. Pressão máxima: 7 bar. Não exceder 7 bar durante esta operação, pois pressões mais elevadas comprometerão o padrão de pulverização dos bicos de enxaguamento e o depósito de calda poderá não ser enxaguado corretamente.

INFORMAÇÃO

Não utilize esta ilustração 3D como referência. Consulte a tabela de modos de posição da válvula.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Inicie a bomba e faça funcionar durante 2 minutos.

  2. Desligue a bomba.

  3. Ajustar as válvulas para o modo de posição Spraying (Pulverização).

  4. Inicie a bomba e faça funcionar durante 1 minuto.

  5. Desligue a bomba.

  6. Ajustar as válvulas para o modo de posição Cleaning Sprayer (Limpeza do pulverizador).

  7. Acione a bomba.

  1. Na aplicação, ativar o modo Flushing (Enxaguamento) e pulverizar uma área sem cultura durante 2 minutos.


  1. Antes de deslocar-se para um local à prova de vazamentos, siga o procedimento Verificações antes do transporte na estrada (Verificações antes do transporte rodoviário).


Num local à prova de vazamentos

  1. Certifique-se de que a bomba está desligada.


  1. Drenar o depósito de calda conectando-o ao sistema de recolha através da ligação de drenagem localizada sob o depósito.


  1. Abra a válvula de drenagem e esvazie qualquer calda residual.

  2. Feche a válvula de drenagem quando o depósito de calda estiver vazio.


  1. Posicionar as válvulas no modo de posição Cleaning Tank System: 1. Cleaning Mixer (Sistema de limpeza dos depósitos: 1. Limpeza do misturador).

Images_Panneau de commandes V4.2.png

  1. Abra a alavanca L1 do misturador.

  2. Inicie a bomba e circule 20 litros | 5,2 galões US de água.

  3. Desligue a bomba.

  4. Ajustar as válvulas para o modo de posição Cleaning Tank System: 2. Cleaning Agitation System (Sistema de limpeza dos depósitos: 2. Limpeza do sistema de agitação).

  5. Inicie a bomba e enxague o sistema de agitação com 10 litros | 2,6 galões US de água por zona.

  6. Desligue a bomba.

  7. Ajustar as válvulas para o modo de posição Cleaning Tank System: 3. Cleaning Mixture Tank (Sistema de limpeza dos depósitos: 3. Limpeza do depósito de calda).

  8. Inicie a bomba e encha o depósito de calda com um adicional de 30 litros | 7,9 galões US de água. info Pode ser adicionado detergente para limpeza do circuito de fluido. Siga as dosagens recomendadas pelo fabricante.

  9. Desligue a bomba.

  10. Ajustar as válvulas para o modo de posição Spraying (Pulverização).

  1. Na aplicação, ativar o modo Flushing (Enxaguamento) e pulverizar até que a bomba esteja descebada.


  1. Reinicie no ponto 8 com 40 litros | 10 galões US de água e depois 30 litros | 8 galões US de água.


  1. Remover e limpar o filtro de aspiração e o filtro de secção (Limpeza | of filters).


  1. Verifique os bicos (Verificação de bicos).


Limpeza no campo

INFORMAÇÃO

Desaconselhamos fortemente a limpeza da máquina no campo. Este procedimento requer uma quantidade considerável de tempo e água. Aconselha-se limpar a máquina numa área selada.

A máquina é limpa em 4 diluições, com os seguintes volumes de água de enxaguamento:

  1. Calcule o volume residual:

    1. Vres = volume morto (12,5 litros | 3,3 galões US) + volume do fundo do depósito

    2. Volume de água de enxaguamento 1 = Vwater_1 = Vres × 5

    3. Volume de água de enxaguamento 2 = Vwater_2 = Vres × 4 (+ detergente)

    4. Volume de água de enxaguamento 3 = Vwater_3 = Vres × 3

    5. Volume de água de enxaguamento 4 = Vwater_4 = Vres × 3

  2. Certifique-se de que a bomba está desligada.

  1. Coloque as válvulas no Sistema de Depósitos de Limpeza: 1. Modo de posição Limpeza do misturador.

Images_Panneau de commandes V4.2.png

  1. Abra a alavanca L1 do misturador.

  2. Arrancar a bomba.

  3. Encha o depósito de calda com 10% de Vwater_1.

  4. Desligue a bomba.

  5. Defina as válvulas para Sistema de Depósitos de Limpeza: 2. Posição do modo Sistema de Limpeza de Agitação.

  6. Inicie a bomba e encha o depósito com 10% de Vwater_1, alternando entre a zona 1 e a zona 2 do sistema de agitação.

  7. Desligue a bomba.

  8. Defina as válvulas para Sistema de Depósitos de Limpeza: 3. Modo de posição do Depósito de Calda de Limpeza.

  9. Inicie a bomba e encha o depósito de calda com o volume restante Vwater_1.

  10. Desligue a bomba.

  11. Coloque as válvulas no modo de posição Pulverização.

  12. Ligue a bomba.

  13. Deixe funcionar durante 10 minutos.

  14. Na aplicação, ative o modo Flushing (Enxaguamento) e pulverize o produto diluído enquanto conduz a uma velocidade mínima de 8 km/h sobre uma área não tratada até que a pressão desça.

  15. Desative o modo Flushing (Enxaguamento).

  16. Repita as operações 2 a 16 com Vwater_2, adicionando detergente.

Siga as dosagens recomendadas pelo fabricante.

  1. Repita as operações 2 a 16 com Vwater_3.

  2. Repita as operações 2 a 16 com Vwater_4.

  3. Desligue a bomba.

  1. Limpe os filtros (Limpeza | of filters).

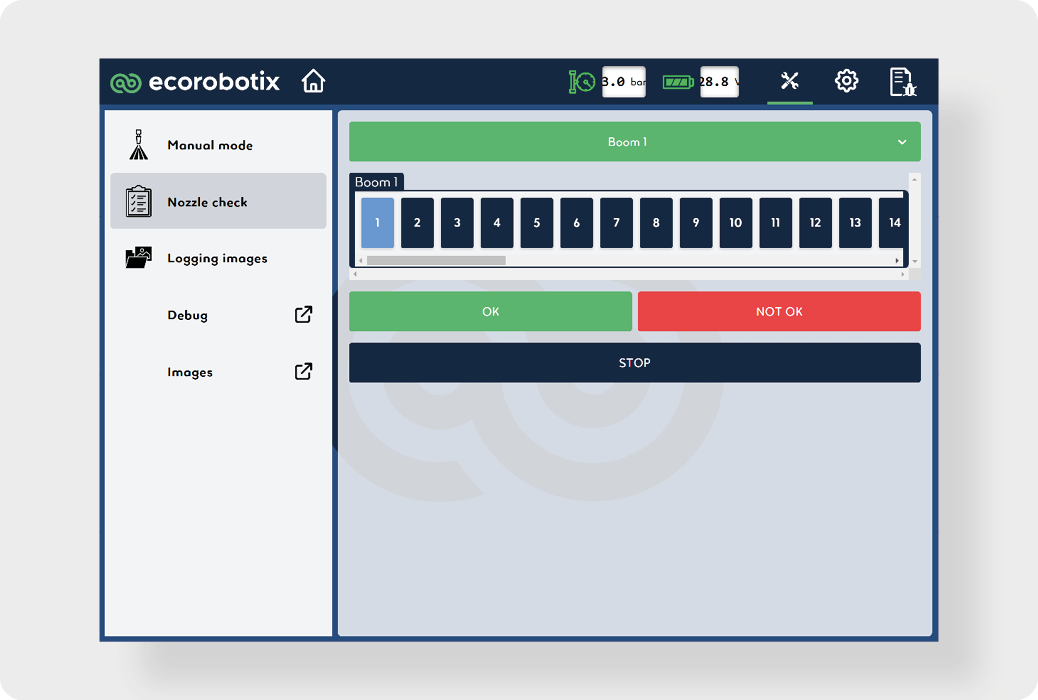

  1. Verifique os bicos (Verificação de bicos).
