Reiniging na de behandeling (4.2)

Reiniging in een lekvrije ruimte

WAARSCHUWING

  • Voldoe aan alle lokale, provinciale en nationale voorschriften met betrekking tot de afvalverwerking van spuitvloeistof residuen of restanten van gewasbeschermingsmiddelen.

  • Voldoe aan alle lokale verkeersregels bij het vervoeren of verplaatsen van landbouwmachines op openbare wegen.

INFORMATIE

  • De lekvrije ruimte moet zijn aangesloten op een actief gierkelder- of zuiveringssysteem.

  • Gebruik geschikte containers voor het opvangen van spuitvloeistof residuen.


Voordat u naar een lekvrije locatie gaat

  1. Zorg ervoor dat de pomp is uitgeschakeld.

  1. Stel de kleppen in op positiemodus Cleaning Tank System: 3. Cleaning Mixture Tank (Reinigingssysteem: 3. Reiniging van de spuittank).

Ideale druk: 3 tot 5 bar. Maximale druk: 7 bar. Overschrijd tijdens deze bewerking geen 7 bar, omdat hogere drukken het sproeipatroon van de spoelmondstukken aantasten en de spuittank mogelijk niet goed gespoeld wordt.

INFORMATIE

Gebruik deze 3D-illustratie niet als referentie. Raadpleeg de tabel met klepstandmodi.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Start de pomp en laat deze 2 minuten lopen.

  2. Zet de pomp uit.

  3. Stel de kleppen in op positiemodus Spraying (Spuiten).

  4. Start de pomp en laat deze 1 minuut lopen.

  5. Zet de pomp uit.

  6. Stel de kleppen in op positiemodus Cleaning Sprayer (Reiniging van de spuitmachine).

  7. Activeer de pomp.

  1. Activeer in de app de modus Flushing (Spoelen) en spuit 2 minuten lang op een teeltvrij gebied.


  1. Volg voordat u naar een lekvrije ruimte beweegt de procedure Controles vóór wegtransport ("Controles voor wegtransport).


Op een lekvrije ruimte

  1. Zorg ervoor dat de pomp is uitgeschakeld.


  1. Tap de spuittank af door deze via de afvoerverbinding onder de tank met het opvangsysteem te verbinden.


  1. Open de aftappingsklep en voer eventuele resterende spuitvloeistof af.

  2. Sluit de aftappingsklep wanneer de spuitvloeistof tank leeg is.


  1. Positioneer de kleppen op positiemodus Cleaning Tank System: 1. Cleaning Mixer (Reinigingssysteem: 1. Reiniging van de menger).

Images_Panneau de commandes V4.2.png

  1. Open de L1 hendel van de mixer.

  2. Start de pomp en circuleer 20 liters | 5.2 US gal water.

  3. Zet de pomp uit.

  4. Stel de kleppen in op positiemodus Cleaning Tank System: 2. Cleaning Agitation System (Reinigingssysteem: 2. Reiniging van het agitatiesysteem).

  5. Start de pomp en spoel het agitatie systeem met 10 liters | 2.6 US gal water per zone.

  6. Zet de pomp uit.

  7. Stel de kleppen in op positiemodus Cleaning Tank System: 3. Cleaning Mixture Tank (Reinigingssysteem: 3. Reiniging van de spuittank).

  8. Start de pomp en vul de spuitvloeistof tank met aanvullend 30 liters | 7.9 US gal water. info Reinigingsmiddel kan worden toegevoegd voor reiniging van het vloeistofcircuit. Volg de door de fabrikant aanbevolen doseringen.

  9. Zet de pomp uit.

  10. Stel de kleppen in op positiemodus Spraying (Spuiten).

  1. Activeer in de applicatie de modus Flushing (Spoelen) en spuit totdat de pomp niet meer aangezogen is.


  1. Herstart bij punt 8 met 40 liters | 10 US gal water en vervolgens 30 liters | 8 US gal water.


  1. Verwijder en reinig het aanzuigfilter en het sectiefilter (Reiniging | of filters).

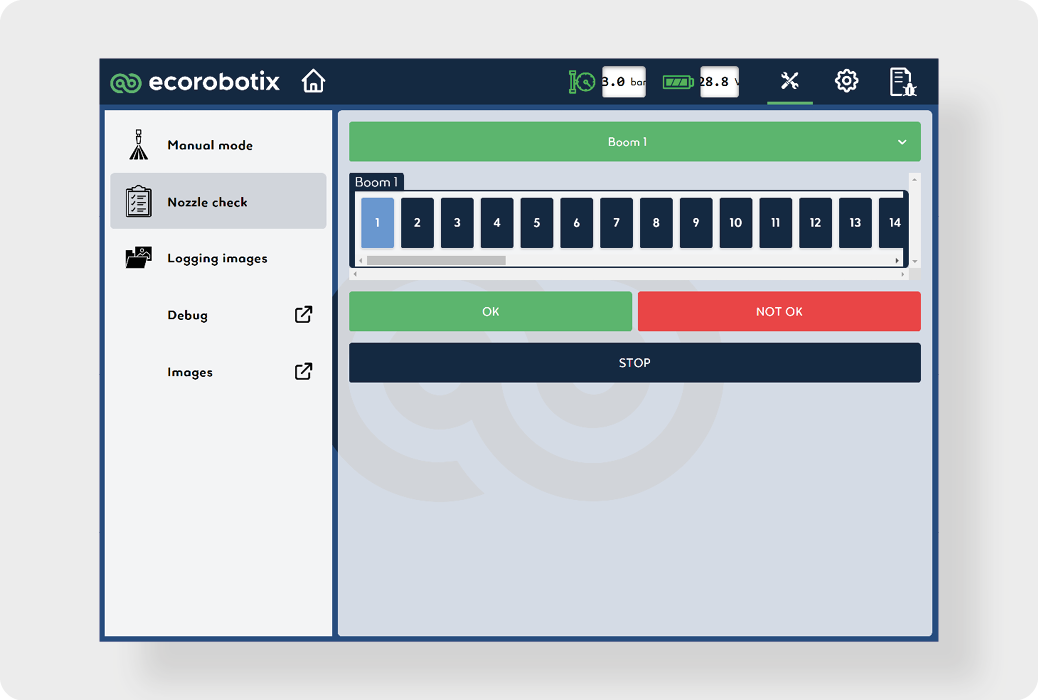

  1. Controle van de mondstukken (Bussencontrole).


Reiniging in het veld

INFORMATIE

Wij raden u ten zeerste af om de machine in het veld schoon te maken. Deze procedure vereist een aanzienlijke hoeveelheid tijd en water. Het is raadzaam de machine in een lekvrije ruimte schoon te maken.

De machine wordt in 4 verdunningen gereinigd, met de volgende hoeveelheden spoelwater:

  1. Bereken residuaal volume:

    1. Vres = dood volume (12,5 liter | 3,3 US gal) + tankbodemvolume

    2. Spoelwatervolume 1 = Vwater_1 = Vres × 5

    3. Spoelwatervolume 2 = Vwater_2 = Vres × 4 (+ reinigingsmiddel)

    4. Spoelwatervolume 3 = Vwater_3 = Vres × 3

    5. Spoelwatervolume 4 = Vwater_4 = Vres × 3

  2. Zorg ervoor dat de pomp is uitgeschakeld.

  1. Positioneer de kleppen op Reiniging tanksysteem: 1. Positiemodus Reiniging mixer.

Images_Panneau de commandes V4.2.png

  1. Open de L1 hendel van de mixer.

  2. Start de pomp.

  3. Vul de spuitvloeistof tank met 10 % van Vwater_1.

  4. Zet de pomp uit.

  5. Stel de kleppen in op Reiniging tanksysteem: 2. Modus Reiniging agitatie systeem.

  6. Start de pomp en vul de tank met 10 % van Vwater_1, afwisselend tussen zone 1 en zone 2 van het agitatie systeem.

  7. Zet de pomp uit.

  8. Stel de kleppen in op Reiniging tanksysteem: 3. Reiniging spuitvloeistof tank positiemodus.

  9. Start de pomp en vul de spuitvloeistof tank met het resterende Vwater_1.

  10. Zet de pomp uit.

  11. Stel de kleppen in op positiemodus Spraying (Spuiten).

  12. Zet de pomp aan.

  13. Laat deze 10 minuten lang draaien.

  14. Activeer in de applicatie de modus Flushing (Spoelen) en spuit het verdunde product terwijl u minstens 8 km/h rijdt over een onbehandeld gebied totdat de druk daalt.

  15. Deactiveer de modus Flushing (Spoelen).

  16. Herhaal stappen 2 tot 16 met Vwater_2, waarbij u reinigingsmiddel toevoegt.

Volg de door de fabrikant aanbevolen doseringen.

  1. Herhaal stappen 2 tot 16 met Vwater_3.

  2. Herhaal stappen 2 tot 16 met Vwater_4.

  3. Zet de pomp uit.

  1. Reiniging van de filters (Reiniging | of filters).


  1. Controle van de mondstukken (Bussencontrole).
