Reinigung in einem abgedichteten Bereich
WARNUNG
-
Beachten Sie alle lokalen, regionalen und nationalen Vorschriften zur Entsorgung von Spritzflüssigkeitsrückständen oder Chemikalienresten.
-
Halten Sie sich an alle lokalen Straßenverkehrsvorschriften beim Transport landwirtschaftlicher Maschinen auf öffentlichen Straßen.
INFORMATION
-
Der wasserdichte Bereich muss mit einem aktiven Gülletank oder Behandlungssystem verbunden sein.
-
Verwenden Sie geeignete Behälter zum Sammeln der Spritzflüssigkeitsrückstände.
Vor dem Wechsel auf einen wasserdichten Standort
-
Stellen Sie sicher, dass die Pumpe ausgeschaltet ist.
-
Die Ventile auf Stellungsmodus Cleaning Tank System: 3. Cleaning Mixture Tank (Tankreinigung: 3. Brühetank reinigen) stellen.
Idealer Druck: 3 bis 5 bar. Maximaler Druck: 7 bar. Während dieses Vorgangs 7 bar nicht überschreiten, da höhere Drücke das Sprühbild der Spüldüsen beeinträchtigen und der Spritztank möglicherweise nicht ordnungsgemäß gespült wird.
INFORMATION
Verwenden Sie diese 3D-Darstellung nicht als Referenz. Bitte konsultieren Sie die Tabelle der Ventilpositionsmodi.
-
Starten Sie die Pumpe und lassen Sie sie 2 Minuten laufen.
-
Schalten Sie die Pumpe aus.
-
Die Ventile auf Stellungsmodus Spraying (Sprühen) stellen.
-
Starten Sie die Pumpe und lassen Sie sie 1 Minute laufen.
-
Schalten Sie die Pumpe aus.
-
Die Ventile auf Stellungsmodus Cleaning Sprayer (Spritze reinigen) stellen.
-
Aktivieren Sie die Pumpe.
-
In der App den Modus Flushing (Spülen) aktivieren und 2 Minuten lang auf eine erntefreie Fläche sprühen.
-
Bevor Sie die Maschine zu einem wasserdichten Standort bringen, führen Sie die Prozedur Kontrollen vor dem Straßentransport durch (Prüfungen vor Straßentransport).
An einem wasserdichten Standort
-
Stellen Sie sicher, dass die Pumpe ausgeschaltet ist.
-
Den Spritztank entleeren, indem er über den unter dem Tank befindlichen Ablaufanschluss mit dem Sammelsystem verbunden wird.
-
Öffnen Sie das Ablassventil und leeren Sie die Restspritzbrühe ab.
-
Schließen Sie das Ablassventil, wenn der Spritzbrühentank leer ist.
-
Die Ventile auf Stellungsmodus Cleaning Tank System: 1. Cleaning Mixer (Tankreinigung: 1. Einspülbehälter reinigen) positionieren.
-
Öffnen Sie den L1-Hebel des Mischers.
-
Starten Sie die Pumpe und zirkulieren Sie 20 Liter | 5,2 US-Gallonen Wasser.
-
Schalten Sie die Pumpe aus.
-
Die Ventile auf Stellungsmodus Cleaning Tank System: 2. Cleaning Agitation System (Tankreinigung: 2. Rührwerk reinigen) stellen.
-
Starten Sie die Pumpe und spülen Sie das Rührwerk mit 10 Litern | 2,6 US-Gallonen Wasser pro Zone.
-
Schalten Sie die Pumpe aus.
-
Die Ventile auf Stellungsmodus Cleaning Tank System: 3. Cleaning Mixture Tank (Tankreinigung: 3. Brühetank reinigen) stellen.
-
Starten Sie die Pumpe und füllen Sie den Spritzbrühetank mit zusätzlichen 30 Litern | 7,9 US-Gallonen Wasser.
-
Schalten Sie die Pumpe aus.
-
Die Ventile auf Stellungsmodus Spraying (Sprühen) stellen.
-
In der App den Modus Flushing (Spülen) aktivieren und sprühen, bis die Pumpe entleert ist.
-
Beginnen Sie erneut bei Punkt 8 mit 40 Litern | 10 US-Gallonen Wasser und dann 30 Litern | 8 US-Gallonen Wasser.
-
Entfernen und reinigen Sie den Ansaugfilter und den Sektionsfilter (Reinigung | of filters).
-
Prüfen Sie die Düsen (Düsenkontrolle).
Reinigung auf dem Feld
INFORMATION
Wir raten dringend davon ab, die Maschine auf dem Feld zu reinigen. Dieses Verfahren erfordert eine erhebliche Menge an Zeit und Wasser. Es wird empfohlen, die Maschine in einem geschlossenen Bereich zu reinigen.
Die Maschine wird in 4 Verdünnungen gereinigt, mit folgenden Spülwasservolumina:
-
Restvolumen berechnen:
-
Vres = Totvolumen (12,5 Liter | 3,3 US-Gallonen) + Tankbodenvolumen
-
Spülwasservolumen 1 = Vwater_1 = Vres × 5
-
Spülwasservolumen 2 = Vwater_2 = Vres × 4 (+ Reinigungsmittel)
-
Spülwasservolumen 3 = Vwater_3 = Vres × 3
-
Spülwasservolumen 4 = Vwater_4 = Vres × 3
-
-
Stellen Sie sicher, dass die Pumpe ausgeschaltet ist.
-
Stellen Sie die Ventile auf den Stellungsmodus Cleaning Tank System: 1. Cleaning Mixer (Tankreinigung: 1. Einspülbehälter reinigen).
-
Öffnen Sie den L1-Hebel des Mischers.
-
Die Pumpe starten.
-
Spritzbrühetank mit 10 % von Vwater_1 befüllen.
-
Pumpe ausschalten.
-
Stellen Sie die Ventile auf den Stellungsmodus Cleaning Tank System: 2. Cleaning Agitation System (Tankreinigung: 2. Rührwerk reinigen).
-
Pumpe starten und Tank mit 10 % V_water_1 abwechselnd zwischen Zone 1 und Zone 2 des Rührwerks befüllen.
-
Pumpe ausschalten.
-
Stellen Sie die Ventile auf den Stellungsmodus Cleaning Tank System: 3. Cleaning Mixture Tank (Tankreinigung: 3. Brühetank reinigen).
-
Starten Sie die Pumpe und füllen Sie den Tank mit dem verbleibenden Vwater_1.
-
Pumpe ausschalten.
-
Stellen Sie die Ventile in den Spraying-Stellungsmodus.
-
Schalten Sie die Pumpe ein.
-
Lassen Sie sie 10 Minuten laufen.
-
In der App aktivieren Sie den Modus Flushing (Spülen) und sprühen Sie das verdünnte Produkt bei einer Geschwindigkeit von mindestens 8 km/h über eine unbehandelte Fläche, bis der Druck abfällt.
-
Deaktivieren Sie den Spülmodus.
-
Wiederholen Sie die Arbeitsschritte 2 bis 16 mit Vwater_2 unter Zugabe von Reinigungsmittel.
Befolgen Sie die vom Hersteller empfohlenen Dosierungen.
-
Wiederholen Sie die Arbeitsschritte 2 bis 16 mit Vwater_3.
-
Wiederholen Sie die Arbeitsschritte 2 bis 16 mit Vwater_4.
-
Pumpe ausschalten.
-
Reinigen Sie die Filter (Reinigung | of filters).
-

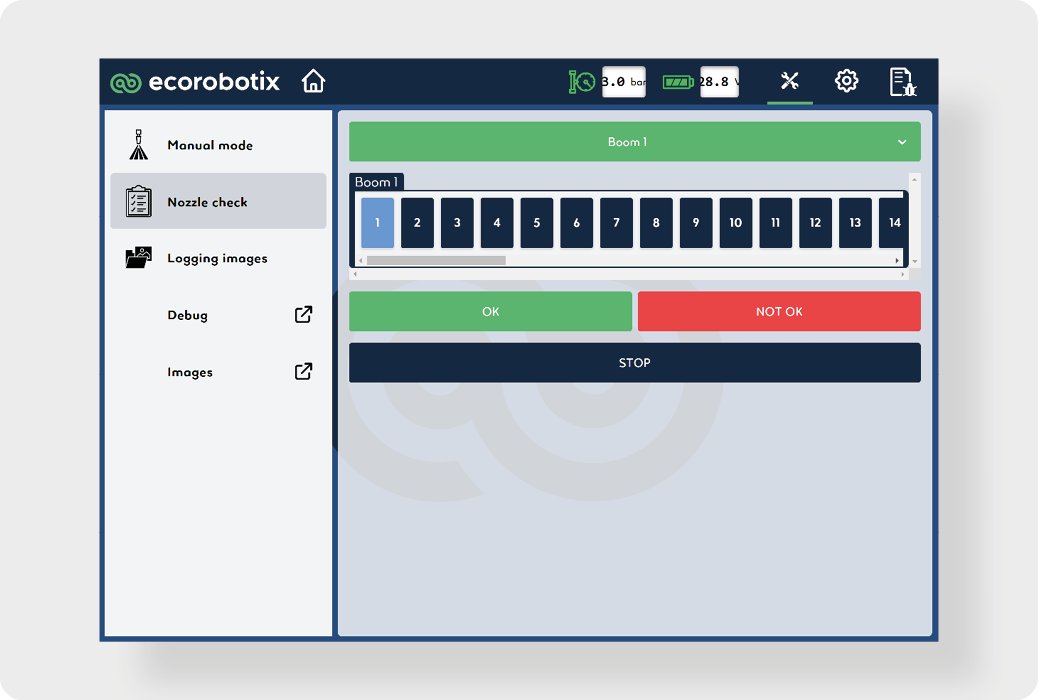

Prüfen Sie die Düsen (Düsenkontrolle).
