Rengøring efter behandling (4.2)

Rengøring på vandtæt område

ADVARSEL

  • Overhold alle lokale, statslige/provinsielle og føderale/nationale krav vedrørende bortskaffelse af sprøjtevæskerester eller resterende plantebeskyttelsesmidler.

  • Overhold alle lokale vejregler ved transport eller flytning af landbrugsmaskiner på offentlige veje.

INFORMATION

  • Det vandtætte område skal være tilsluttet et aktivt gylletank- eller behandlingssystem.

  • Benyt passende beholdere til opsamling af sprøjtevæskerester.


Før flytning til vandtæt område

  1. Sikr, at pumpen er slukket.

  1. Indstil ventilerne til positionstilstand Cleaning Tank System: 3. Cleaning Mixture Tank (Tanksystemrengøring: 3. Rengøring af sprøjtetanken).

Ideelt tryk: 3 til 5 bar. Maksimalt tryk: 7 bar. Overskrid ikke 7 bar under denne operation, da højere tryk vil forringe sprøjtebilledet fra skylledyserne, og sprøjtetanken muligvis ikke skylles korrekt.

INFORMATION

Brug ikke denne 3D-illustration som reference. Se venligst tabellen over ventilpositionstilstande.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Start pumpen og lad den køre i 2 minutter.

  2. Sluk for pumpen.

  3. Indstil ventilerne til positionstilstand Spraying (Sprøjtning).

  4. Start pumpen og lad den køre i 1 minut.

  5. Sluk for pumpen.

  6. Indstil ventilerne til positionstilstand Cleaning Sprayer (Rengøring af sprøjten).

  7. Aktivér pumpen.

  1. Aktivér Flushing-tilstand (Skylning) i appen og sprøjt et afgrødefrit område i 2 minutter.


  1. Før transport til et område med vandtæt underlag skal du følge proceduren Kontroller før vejkørsel (Kontrol før vejkørsel).


På et område med vandtæt underlag

  1. Sikr, at pumpen er slukket.


  1. Tøm sprøjtetanken ved at forbinde den til opsamlingssystemet via dræntilslutningen under tanken.


  1. Åbn drænageventilet og tøm eventuel resterende sprøjtevæske.

  2. Luk drænageventilet, når sprøjtevæsketanken er tom.


  1. Positionér ventilerne på positionstilstand Cleaning Tank System: 1. Cleaning Mixer (Tanksystemrengøring: 1. Rengøring af mixer).

Images_Panneau de commandes V4.2.png

  1. Åbn L1-håndtaget på mikseren.

  2. Start pumpen og cirkuler 20 liter | 5,2 US gal vand.

  3. Sluk for pumpen.

  4. Indstil ventilerne til positionstilstand Cleaning Tank System: 2. Cleaning Agitation System (Tanksystemrengøring: 2. Rengøring af omrøringssystemet).

  5. Start pumpen og skyl omrøringssystemet med 10 liter | 2,6 US gal vand pr. zone.

  6. Sluk for pumpen.

  7. Indstil ventilerne til positionstilstand Cleaning Tank System: 3. Cleaning Mixture Tank (Tanksystemrengøring: 3. Rengøring af sprøjtetanken).

  8. Start pumpen og fyld sprøjtevæsketanken med yderligere 30 liter | 7,9 US gal vand. info Rensemiddel kan tilsættes til rengøring af væskekredsen. Følg producentens anbefalede dosering.

  9. Sluk for pumpen.

  10. Indstil ventilerne til positionstilstand Spraying (Sprøjtning).

  1. Aktivér Flushing-tilstand (Skylning) i applikationen og sprøjt, indtil pumpen er afprimet.


  1. Genstart ved punkt 8 med 40 liter | 10 US gal vand og derefter 30 liter | 8 US gal vand.


  1. Fjern og rengør sugefilter og sektionsfilter (Rengøring | of filters).


  1. Kontrollér dyser (Dysecheck).


Rengøring på marken

INFORMATION

Vi anbefaler på det kraftigste at undlade at rengøre maskinen på marken. Denne procedure kræver betydelig tid og vand. Det er tilrådeligt at rengøre maskinen på et lukket område.

Maskinen rengøres i 4 fortyndinger med følgende mængder skyllevand:

  1. Beregn restvolumen:

    1. Vres = dødvolumen (12,5 liter | 3,3 US gal) + sprøjtevæsketankens bundvolumen

    2. Skyllevandsmængde 1 = Vwater_1 = Vres × 5

    3. Skyllevandsmængde 2 = Vwater_2 = Vres × 4 (+ rengøringsmiddel)

    4. Skyllevandsmængde 3 = Vwater_3 = Vres × 3

    5. Skyllevandsmængde 4 = Vwater_4 = Vres × 3

  2. Sikr, at pumpen er slukket.

  1. Indstil ventilerne på Rengøringtanksystem: 1. Positionstilstand Rengøring af mikser.

Images_Panneau de commandes V4.2.png

  1. Åbn L1-håndtaget på mikseren.

  2. Start pumpen.

  3. Fyld sprøjtevæsketanken med 10 % af Vwater_1.

  4. Sluk pumpen.

  5. Indstil ventilerne til Rengøringtanksystem: 2. Rengøringstilstand for omrøringssystem.

  6. Start pumpen og fyld tanken med 10 % af Vwater_1, skiftevis mellem zone 1 og zone 2 af omrøringssystemet.

  7. Sluk pumpen.

  8. Indstil ventilerne til Rengøringtanksystem: 3. Rengøringstank-positionstilstand.

  9. Start pumpen og fyld sprøjtevæsketanken med den resterende Vwater_1.

  10. Sluk pumpen.

  11. Indstil ventilerne til positionstilstand Sprøjtning.

  12. Tænd for pumpen.

  13. Lad den køre i 10 minutter.

  14. Aktivér Flushing-tilstand (Skylning) i applikationen og sprøjt det fortynd produkt mens du kører mindst 8 km/h over et ubehandlet område, indtil trykket falder.

  15. Deaktivér Flushing-tilstand (Skylning).

  16. Gentag operationerne 2 til 16 med Vwater_2 og tilsæt rengøringsmiddel.

Følg producentens anbefalede dosering.

  1. Gentag operationerne 2 til 16 med Vwater_3.

  2. Gentag operationerne 2 til 16 med Vwater_4.

  3. Sluk pumpen.

  1. Rengør filtrene (Rengøring | of filters).

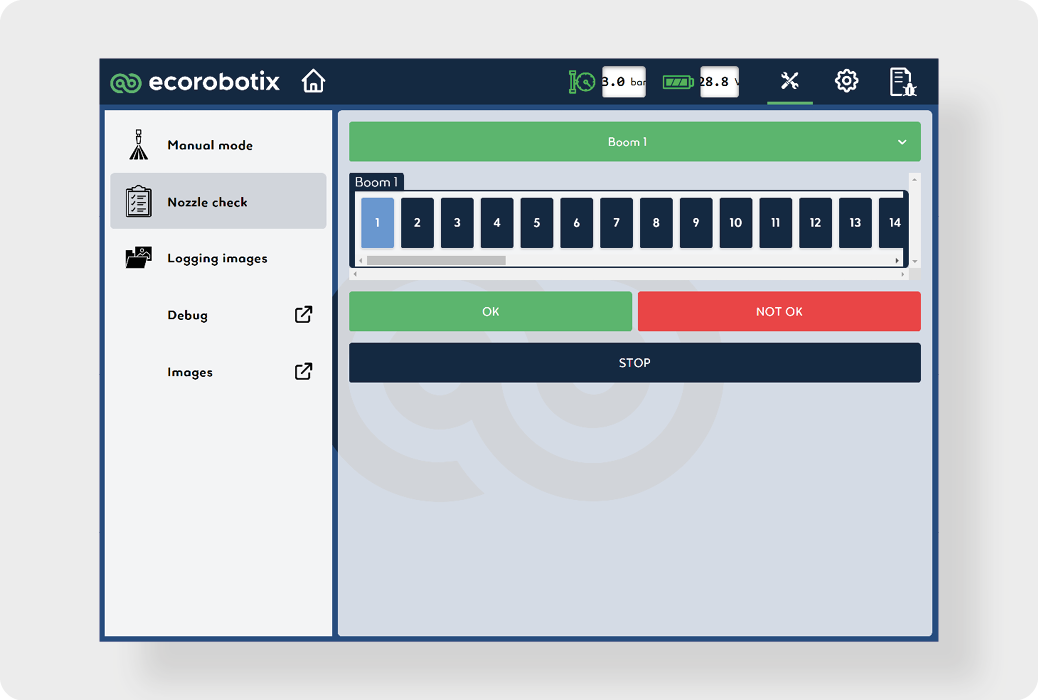

  1. Kontrollér dyser (Dysecheck).
