Čištění po ošetření (4.2)

Čištění v těsné oblasti

VAROVÁNÍ

  • Dodržujte všechny místní, státní/provincijní a federální/národní požadavky na likvidaci odpadní postřikovací kapaliny nebo zbývajících přípravků na ochranu rostlin.

  • Dodržujte všechny místní silniční předpisy při přepravě nebo přesunu zemědělských strojů na veřejných silnicích.

INFORMACE

  • Těsná oblast musí být připojena k aktivní nádrži na kejdu nebo čisticímu systému.

  • Použijte vhodné nádoby ke sběru zbytků postřikovací kapaliny.


Před přesunem na těsnou lokalitu

  1. Ujistěte se, že je čerpadlo vypnuté.

  1. Nastavte ventily do režimu polohy Cleaning Tank System: 3. Cleaning Mixture Tank (Čisticí systém nádrží: 3. Čištění nádrže na směs).

Ideální tlak: 3 až 5 bar. Maximální tlak: 7 bar. Během této operace nepřekračujte 7 bar, protože vyšší tlaky ohrozí rozstřik oplachovacích trysek a nádrž na postřikovou kapalinu nemusí být řádně opláchnuta.

INFORMACE

Nepoužívejte tuto 3D ilustraci jako referenci. Viz tabulka poloh ventilů.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Spusťte čerpadlo a nechte běžet 2 minuty.

  2. Vypněte čerpadlo.

  3. Nastavte ventily do režimu polohy Spraying (Postřikování).

  4. Spusťte čerpadlo a nechte běžet 1 minutu.

  5. Vypněte čerpadlo.

  6. Nastavte ventily do režimu polohy Cleaning Sprayer (Čištění postřikovače).

  7. Zapněte čerpadlo.

  1. V aplikaci aktivujte režim Flushing (Proplach) a postřikujte oblast bez plodin po dobu 2 minut.


  1. Před přesunem na vodotěsné místo postupujte podle procedury Kontroly před cestou po silnici (Kontroly před silničním transportem).


Na vodotěsném místě

  1. Ujistěte se, že je čerpadlo vypnuté.


  1. Vypusťte nádrž na postřikovou kapalinu připojením ke sběrnému systému prostřednictvím vypouštěcího připojení umístěného pod nádrží.


  1. Otevřete vypouštěcí ventil a vypusťte veškerou zbývající postřikovou kapalinu.

  2. Zavřete vypouštěcí ventil, když je nádrž na postřikovou kapalinu prázdná.


  1. Nastavte ventily do režimu polohy Cleaning Tank System: 1. Cleaning Mixer (Čisticí systém nádrží: 1. Čištění míchadla).

Images_Panneau de commandes V4.2.png

  1. Otevřete páku L1 míchače.

  2. Spusťte čerpadlo a cirkulujte 20 litrů | 5,2 US gal vody.

  3. Vypněte čerpadlo.

  4. Nastavte ventily do režimu polohy Cleaning Tank System: 2. Cleaning Agitation System (Čisticí systém nádrží: 2. Čištění míchacího systému).

  5. Spusťte čerpadlo a proplachujte systém míchání 10 litry | 2,6 US gal vody na zónu.

  6. Vypněte čerpadlo.

  7. Nastavte ventily do režimu polohy Cleaning Tank System: 3. Cleaning Mixture Tank (Čisticí systém nádrží: 3. Čištění nádrže na směs).

  8. Spusťte čerpadlo a naplňte nádrž na postřikovou kapalinu dalších 30 litrů | 7,9 US gal vody. info Prostředek lze přidat pro čištění okruhu kapaliny. Dodržujte doporučené dávky výrobce.

  9. Vypněte čerpadlo.

  10. Nastavte ventily do režimu polohy Spraying (Postřikování).

  1. V aplikaci aktivujte režim Flushing (Proplach) a postřikujte, dokud nebude čerpadlo odvzdušněno.


  1. Restartujte v bodě 8 se 40 litry | 10 US gal vody a následně 30 litry | 8 US gal vody.


  1. Vyjměte a vyčistěte sací filtr a sekční filtr (Čištění | of filters).

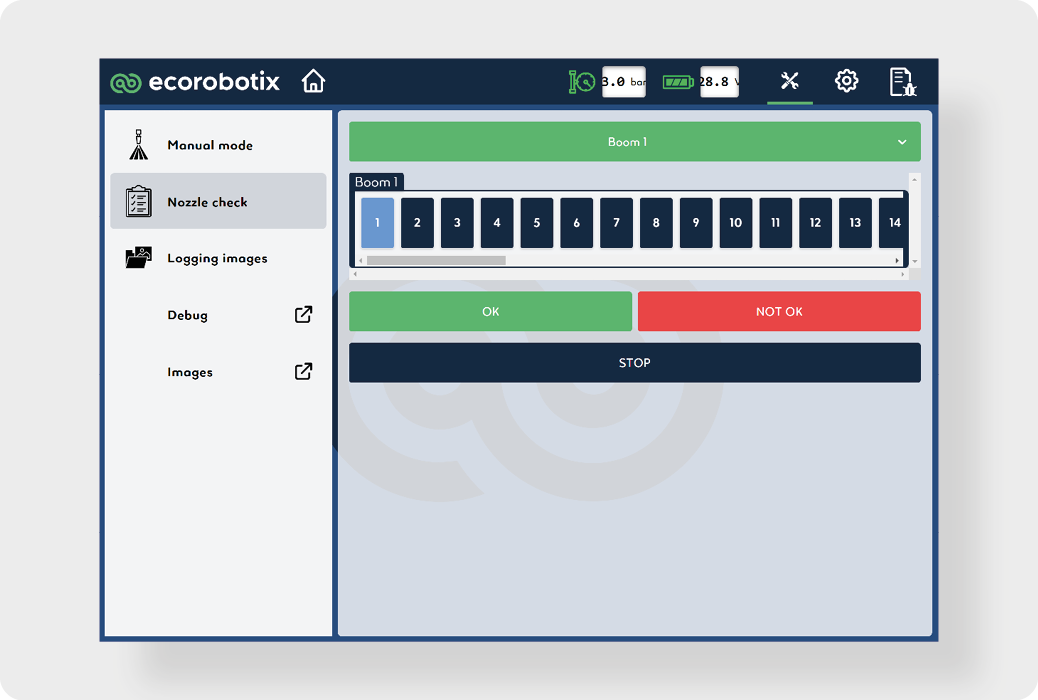

  1. Zkontrolujte trysky (Kontrola trysek).


Čištění na poli

INFORMACE

Důrazně doporučujeme, aby se stroj na poli nečistil. Tento postup vyžaduje značné množství času a vody. Je vhodné čistit stroj v uzavřené oblasti.

Stroj se čistí ve 4 ředěních s následujícími objemy oplachové vody:

  1. Vypočítejte zbytkový objem:

    1. Vres = mrtvý objem (12,5 litrů | 3,3 US gal) + objem dna nádrže

    2. Objem oplachové vody 1 = Vwater_1 = Vres × 5

    3. Objem oplachové vody 2 = Vwater_2 = Vres × 4 (+ mycí prostředek)

    4. Objem oplachové vody 3 = Vwater_3 = Vres × 3

    5. Objem oplachové vody 4 = Vwater_4 = Vres × 3

  2. Ujistěte se, že je čerpadlo vypnuté.

  1. Umístěte ventily do systému Čištění nádrží: 1. Režim polohy Čištění míchače.

Images_Panneau de commandes V4.2.png

  1. Otevřete páku L1 míchače.

  2. Spusťte čerpadlo.

  3. Naplňte nádrž na postřikovou kapalinu 10 % z Vwater_1.

  4. Vypněte čerpadlo.

  5. Nastavte ventily na Systém nádrží na čištění: 2. Režim polohy Systému čištění s mícháním.

  6. Spusťte čerpadlo a naplňte nádrž 10 % z Vwater_1, střídavě mezi zónou 1 a zónou 2 systému míchání.

  7. Vypněte čerpadlo.

  8. Nastavte ventily na Systém nádrží na čištění: 3. Poloha Nádrž na postřikovou kapalinu pro čištění.

  9. Spusťte čerpadlo a naplňte nádrž na postřikovou kapalinu zbývajícím objemem Vwater_1.

  10. Vypněte čerpadlo.

  11. Nastavte ventily do režimu polohy Postřikování.

  12. Zapněte čerpadlo.

  13. Nechte jej běžet 10 minut.

  14. V aplikaci aktivujte režim Flushing (Proplach) a postřikujte zředěný přípravek při jízdě minimálně 8 km/h přes neošetřenou plochu, dokud tlak neklesne.

  15. Deaktivujte režim Flushing (Proplach).

  16. Opakujte operace 2 až 16 s objemem Vwater_2 a přidejte čistící prostředek.

Dodržujte doporučené dávky výrobce.

  1. Opakujte operace 2 až 16 s objemem Vwater_3.

  2. Opakujte operace 2 až 16 s objemem Vwater_4.

  3. Vypněte čerpadlo.

  1. Čistěte filtry (Čištění | of filters).


  1. Zkontrolujte trysky (Kontrola trysek).
