Tisztítás kezelés után (4.2)

Tisztítás szivárgásmentes területen

FIGYELMEZTETÉS

  • Tartsa be az összes helyi, állami/tartományi és szövetségi/nemzeti követelményt, amely a permetlé maradékok vagy felhasználatlan növényvédőszerek hulladékkezelésére vonatkozik.

  • Tartsa be az összes helyi közúti szabályt a mezőgazdasági gépek közúton történő szállításakor vagy mozgatásakor.

INFORMÁCIÓ

  • A szivárgásmentes területet egy aktív szennyvíztartályhoz vagy tisztítórendszerhez kell csatlakoztatni.

  • Használjon megfelelő tárolóedényeket a permetlé maradékok gyűjtésére.


A szivárgásmentes terület felé történő mozgatás előtt

  1. Győződjön meg arról, hogy a pumpa ki van kapcsolva.

  1. Állítsa a szelepeket Cleaning Tank System: 3. Cleaning Mixture Tank pozíció mód (Tartálytisztító rendszer: 3. Permetlétartály tisztítása) állásba.

Ideális nyomás: 3-5 bar. Maximális nyomás: 7 bar. Ne lépje túl a 7 bar nyomást a művelet során, mivel a magasabb nyomás rontja az öblítő fúvókák permetképét, és a permetlétartály nem biztos, hogy megfelelően ki lesz öblítve.

INFORMÁCIÓ

Ne használja ezt a 3D illusztrációt referenciaként. Kérjük, hivatkozzon a szelepállás üzemmódok táblázatára.

100106 OK.png


Images_Panneau de commandes V4.2.png

  1. Indítsa be a pumpát és működtesse 2 percig.

  2. Kapcsolja ki a pumpát.

  3. Állítsa a szelepeket Spraying pozíció mód (Permetezés) állásba.

  4. Indítsa be a pumpát és működtesse 1 percig.

  5. Kapcsolja ki a pumpát.

  6. Állítsa a szelepeket Cleaning Sprayer pozíció mód (Permetező tisztítása) állásba.

  7. Működtesse a pumpát.

  1. Az alkalmazásban aktiválja a Flushing mód (Öblítés) funkciót, és permetezzen egy terménymentes területet 2 percig.


  1. Mielőtt szivárgásmentes területre költözne, kövesse az Útszállítás előtti ellenőrzések eljárást (Ellenőrzések az úti szállítás előtt).


Szivárgásmentes területen

  1. Győződjön meg arról, hogy a pumpa ki van kapcsolva.


  1. Ürítse le a permetlétartályt úgy, hogy a tartály alatt található leeresztő csatlakozón keresztül csatlakoztassa a gyűjtőrendszerhez.


  1. Nyissa meg a lecsapolási szelepet és ereszsze le a maradék permetlét.

  2. Zárja be a lecsapolási szelepet, amikor a permetlé tartály üres.


  1. Pozícionálja a szelepeket Cleaning Tank System: 1. Cleaning Mixer pozíció mód (Tartálytisztító rendszer: 1. Keverő tisztítása) állásba.

Images_Panneau de commandes V4.2.png

  1. Nyissa meg a keverő L1 karját.

  2. Indítsa el a pumpát és keringessen 20 liter | 5,2 US gallon vizet.

  3. Kapcsolja ki a pumpát.

  4. Állítsa a szelepeket Cleaning Tank System: 2. Cleaning Agitation System pozíció mód (Tartálytisztító rendszer: 2. Keverőrendszer tisztítása) állásba.

  5. Indítsa el a pumpát és öblítse a keverési rendszert 10 liter | 2,6 US gallon vízzel zónánként.

  6. Kapcsolja ki a pumpát.

  7. Állítsa a szelepeket Cleaning Tank System: 3. Cleaning Mixture Tank pozíció mód (Tartálytisztító rendszer: 3. Permetlétartály tisztítása) állásba.

  8. Indítsa el a pumpát és töltse fel a permetlé tartályt további 30 liter | 7,9 US gallon vízzel. info Tisztítószer adható a folyadékrendszer tisztításához. Kövesse a gyártó által ajánlott adagolási utasításait.

  9. Kapcsolja ki a pumpát.

  10. Állítsa a szelepeket Spraying pozíció mód (Permetezés) állásba.

  1. Az alkalmazásban aktiválja a Flushing mód (Öblítés) funkciót, és permetezzen, amíg a szivattyú légtelenítve lesz.


  1. Indítsa újra a 8. pontból 40 liter | 10 US gallon, majd 30 liter | 8 US gallon vízzel.


  1. Távolítsa el és tisztítsa meg a szívó szűrőt és a szekció szűrőt (Tisztítás | of filters).

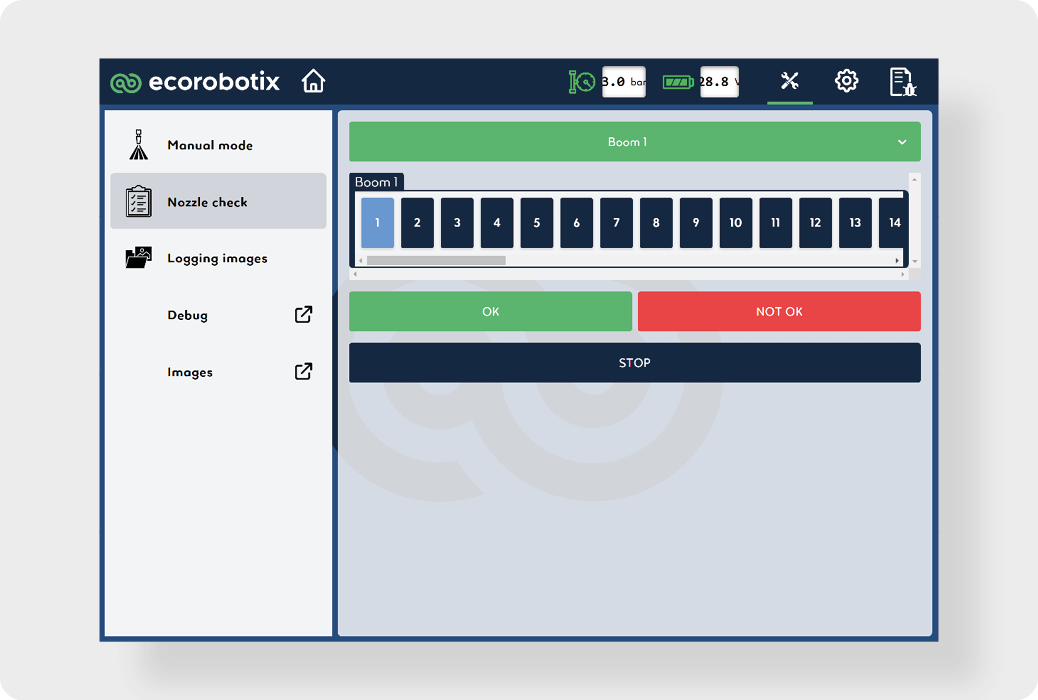

  1. Ellenőrizze a fúvókákat (Fúvóka-ellenőrzés).


Tisztítás a tarlón

INFORMÁCIÓ

Erősen ellenjavalljuk a gép terepen történő tisztítását. Ez az eljárás jelentős mennyiségű időt és vizet igényel. Javasolt a gépet zárt területen tisztítani.

A gépet 4 öblítéssel tisztítják, a következő öblítővíz-mennyiségekkel:

  1. Maradék térfogat kiszámítása:

    1. Vres = holt térfogat (12,5 liter | 3,3 US gallon) + permetlé tartály alján található térfogat

    2. Öblítővíz mennyisége 1 = Vwater_1 = Vres × 5

    3. Öblítővíz mennyisége 2 = Vwater_2 = Vres × 4 (+ mosószer)

    4. Öblítővíz mennyisége 3 = Vwater_3 = Vres × 3

    5. Öblítővíz mennyisége 4 = Vwater_4 = Vres × 3

  2. Győződjön meg arról, hogy a pumpa ki van kapcsolva.

  1. Állítsa a szelepeket a Tisztító tartályrendszerre: 1. Keverő tisztítása pozíció mód

Images_Panneau de commandes V4.2.png

  1. Nyissa meg a keverő L1 karját.

  2. Indítsa el a szivattyút.

  3. Töltse fel a permetlé tartályt a Vwater_1 10%-ával.

  4. Állítsa le a pumpát.

  5. Állítsa a szelepeket Tisztító tartályrendszerre: 2. Tisztító keverési rendszer – pozíciómód.

  6. Indítsa el a pumpát és töltse fel a tartályt a Vwater_1 10%-ával, váltogatva a keverésrendszer 1. és 2. zónája között.

  7. Állítsa le a pumpát.

  8. Állítsa a szelepeket a Tisztító tartályrendszerre: 3. pozícióba. Tisztító permetlé tartály pozícióüzemmód.

  9. Indítsa el a pumpát és töltse fel a permetlé tartályt a megmaradt Vwater_1 mennyiséggel.

  10. Állítsa le a pumpát.

  11. Állítsa a szelepeket Permetezés pozíció módra.

  12. Kapcsolja be a pumpát.

  13. Hagyja, hogy 10 percig fusson.

  14. Az alkalmazáson aktiválja a Flushing módot (Öblítés) és permetezze a hígított terméket legalább 8 km/h sebességgel hajtva kezelt területen túl, amíg a nyomás le nem csökken.

  15. Deaktiválja a Flushing módot (Öblítés).

  16. Ismételje meg a 2–16. műveleteket V_water_2 mennyiséggel, mosószer hozzáadásával.

Kövesse a gyártó által ajánlott adagolási utasításait.

  1. Ismételje meg a 2–16. műveleteket V_water_3 mennyiséggel.

  2. Ismételje meg a 2–16. műveleteket V_water_4 mennyiséggel.

  3. Állítsa le a pumpát.

  1. Tisztítsa meg a szűrőket (Tisztítás | of filters).


  1. Ellenőrizze a fúvókákat (Fúvóka-ellenőrzés).
